　　在机加工现场的工序间尺寸抽检、夹具装夹后的工件形位公差校核、自动化产线的在线位移监测环节，这类数显千分表是一线质检与设备调试人员接触频率极高的测量器具。不同于传统指针式千分表需要人工对位读数、存在视差误差的问题，数显结构直接将测杆的直线位移量通过内置传感模块转换为数字信号输出，显示分辨率可达0.001mm，能有效降低长时间读数带来的视觉疲劳，也避免了不同人员读数时的判断偏差。

　　从实际使用场景来看，这类千分表常配合磁性表座安装在机床床身、工装夹具支架上，用于检测车床卡盘装夹后的工件径向跳动、磨床进给过程中的磨削余量变化、装配线工位上零件的配合间隙是否在公差带范围内；也可集成在定制化的检具中，作为批量零件尺寸快速筛查的测量单元，配合数据传输模块可直接将测量数据导入质量管控系统，实现检测数据的自动记录与追溯，省去人工抄录的环节。

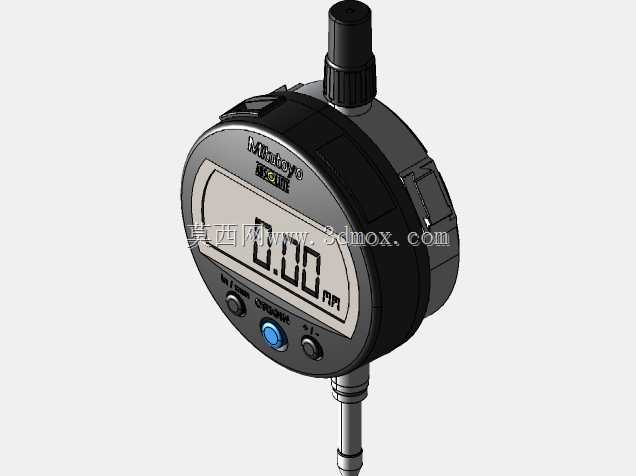

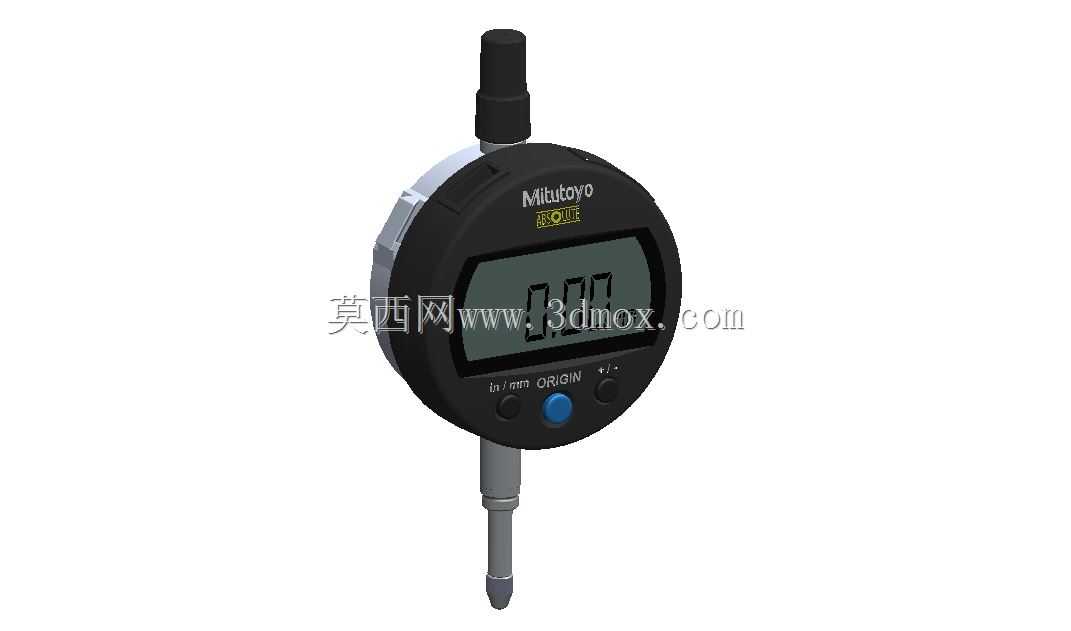

　　该模型完整还原了千分表的实际结构特征：主体为圆形表壳，正面搭载液晶显示区域，屏幕下方设置功能操作按键，可实现公英制单位切换、测量原点设置、公差值预设等常用功能，测头部分采用可伸缩的硬质合金测杆，测杆与表壳衔接处设置防尘密封结构，避免车间内的切削液、金属碎屑进入表体内部损坏传感元件，表体顶部设置数据传输接口的安装位，可适配不同规格的数据线连接采集设备。

　　从设计建模的角度来看，构建该模型时首先需要明确各部件的装配边界：表壳外径、测杆的伸出行程范围、表体背部的安装耳尺寸是选型适配时的核心参数，实际安装时需要保证测杆的移动方向与被测位移方向完全同轴，否则会带来余弦误差，影响测量精度。模型中对按键的凸起高度、屏幕的凹陷深度、测杆端部的测头圆弧半径都做了等比例还原，可直接用于虚拟装配场景中检具方案的干涉检查，提前验证千分表在检具支架上的安装位置是否合理，测杆伸缩过程中是否会与周边工装结构发生碰撞。

　　不同于普通机械式千分表依赖齿轮齿条传动结构将直线位移转换为指针转动，数显千分表内部无复杂的机械传动链，长期使用不会出现齿轮磨损带来的回程误差，测量稳定性更优。模型还原的表体侧面防滑纹理、底部测杆的导向套结构，都对应实际产品的工艺细节：防滑纹理方便操作人员手持调整位置，导向套采用耐磨铜合金材质，可保证测杆长期往复移动后仍保持稳定的直线度，不会出现侧向晃动导致测量值漂移。在设备改造项目中，设计人员可直接调用该模型完成测量工位的布局设计，根据千分表的外形尺寸预留安装空间，确认测头与被测工件表面的接触位置是否在有效行程范围内，避免现场安装时出现空间不足、测量行程不够的问题。

　　日常使用中这类千分表的测量行程通常在12.7mm以内，可满足绝大多数精密检测场景的位移测量需求，表体的防护等级可适配车间多切削液、多粉尘的工作环境，模型中还原的密封结构细节，也能帮助刚接触量具选型的设计人员理解数显量具的防护设计逻辑，在后续定制检具时做好对应的密封防护设计，延长量具的使用寿命。
