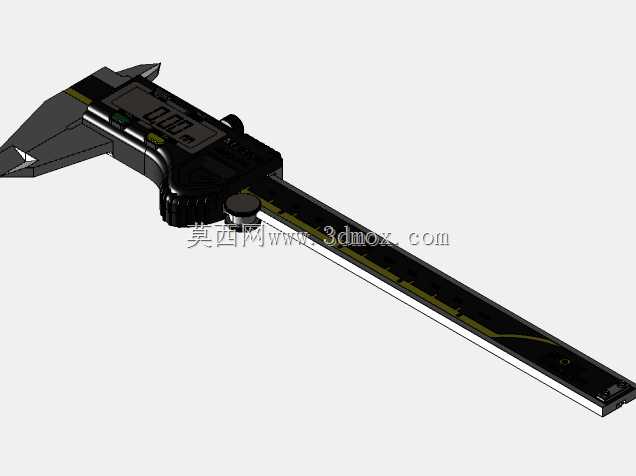

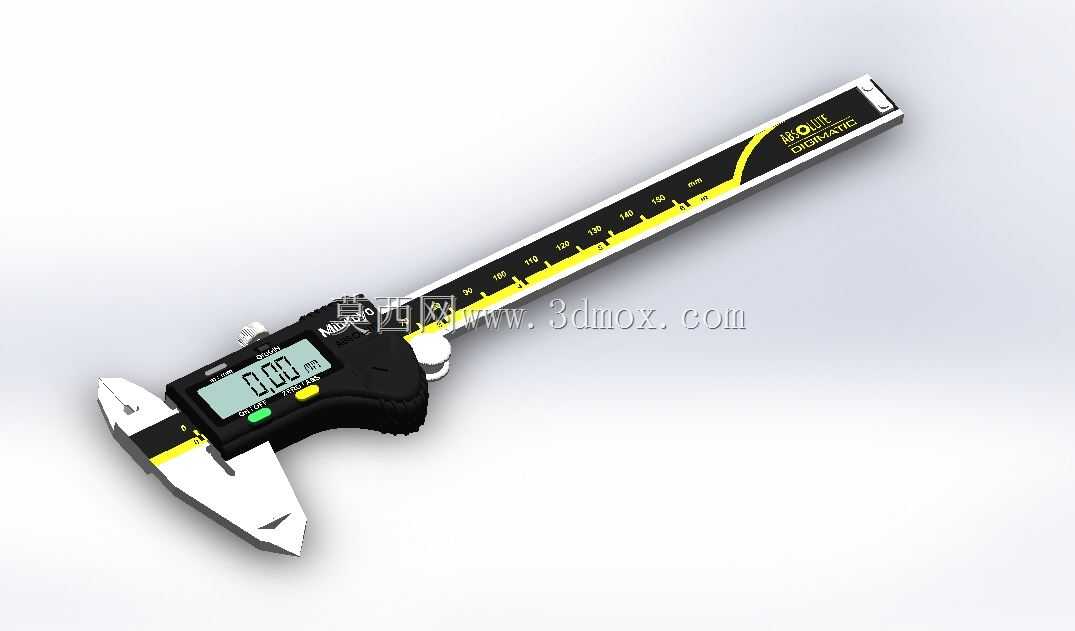

三丰150mm量程数显游标卡尺结构模型

　　这款150mm量程数显游标卡尺的三维结构，完全还原了量产款手持测量工具的实际装配逻辑，从尺身导轨的滑动配合间隙，到数显模块的安装定位，再到测量爪的形位公差预留，都按照实物的工程要求做了结构还原。在机加工车间的日常巡检、工件首件检测环节，这类卡尺是一线操作工人和质检人员最常接触的量具，相比传统带表卡尺或纯机械游标卡尺，数显结构能直接读取测量数值，避免人工读刻度产生的视差，在小批量零件加工的快速尺寸核验场景下，测量效率能提升40%以上。尺身主体采用的是不锈钢基材的结构设计，主尺刻度区域做了哑光镀铬的表层处理建模还原，避免车间强光下读数反光，滑动尺框的配合面预留了0.01-0.03mm的间隙，对应实物中铜质导向条的磨损补偿空间，

　　长期使用后可以通过调节侧边的锁紧螺丝调整滑动阻尼，不会出现卡滞或者晃动超差的问题。测量端的结构分为内外两组测量爪，外侧下爪用于测量工件的外径、长度、端面间距等尺寸，内侧上爪用于测量内孔直径、槽宽等内尺寸，尺身顶端的深度测量杆可以直接探入盲孔、台阶孔内部测量深度尺寸，三个测量功能的基准面都做了共面设计，保证不同测量模式下的基准统一，不会出现基准偏移带来的系统误差。数显模块的位置做了人体工学的偏移设计，手持测量时拇指刚好可以搭在尺框的滚轮推进位置，手指自然弯曲时视线可以垂直对准数显屏幕，不需要刻意歪头调整视角，屏幕下方的三个功能按键分别对应单位切换、数值置零、数据保持功能，置零键可以在任意测量位置设置相对零点，方便做差值测量、比较测量，

　　比如测量工件的形位公差跳动时，可以先在基准面置零，再滑动尺框直接读取偏差值，不需要额外做数值计算。尺身的总长度控制在230mm左右，尺框滑动的最大行程刚好对应150mm的测量量程，尾部深度杆的伸出长度和尺身行程完全同步，不会出现超程脱开的问题，电池仓的位置设计在数显模块的侧面，更换纽扣电池时不需要拆解尺身结构，日常维护非常方便。锁紧装置的位置在尺框的上方，扳动锁紧拨杆可以随时固定尺框的位置，方便在狭小空间内测量后取出卡尺读数，避免移动过程中尺框滑动导致数值变化。在建模过程中，所有配合面的倒角、圆角都按照实物的工艺要求做了还原，比如测量爪的尖端做了0.1mm的圆角处理，避免尖锐边角划伤工件表面，同时也能减少日常使用中的磕碰崩边问题，

　　尺身的边角都做了R0.5的倒钝处理，手持操作时不会割手。这类数显卡尺除了常规的机加工场景，在五金装配、模具修配、3D打印件后处理检测、教学实训场景中也有广泛应用，因为其读数直观、操作门槛低，不需要操作人员掌握游标刻度的读数技巧，新入职的质检人员经过简单培训就能上手使用。模型中还原的防滑橡胶握把位置，对应实物中包胶的区域，手持测量时可以增加摩擦力，手上沾有切削液或者油污的时候也不会打滑，保证测量时的施力稳定，避免因为施力不均导致测量爪倾斜带来的测量误差。从结构设计的角度来看，这款卡尺的整体布局非常紧凑，没有多余的结构件，所有零部件都服务于测量精度和操作便利性，数显模块的防护等级对应的结构密封也做了细节还原，屏幕周边的密封胶圈结构可以阻挡切削液、金属碎屑进入模块内部，延长电子元件的使用寿命。
