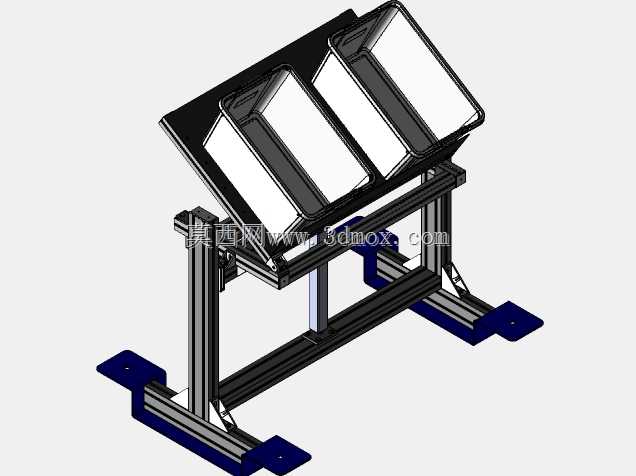

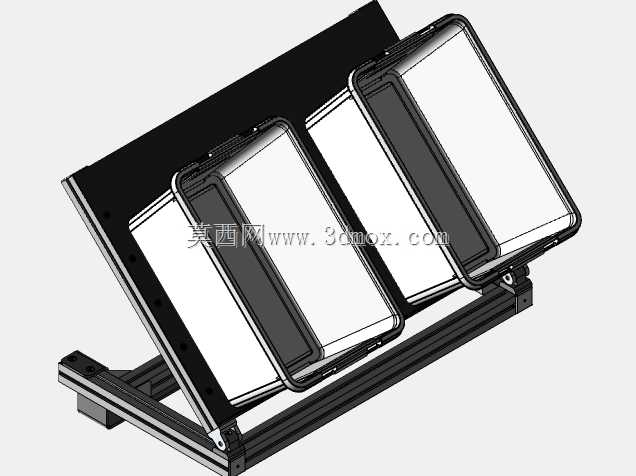

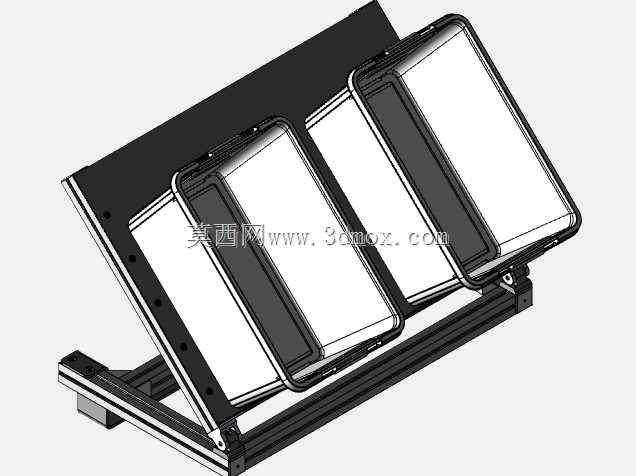

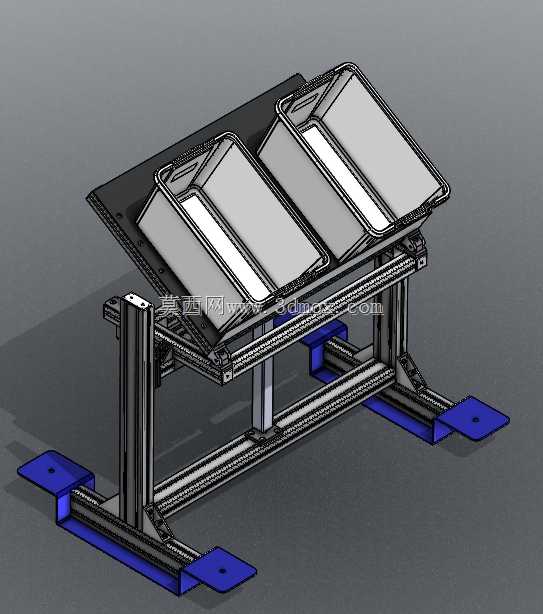

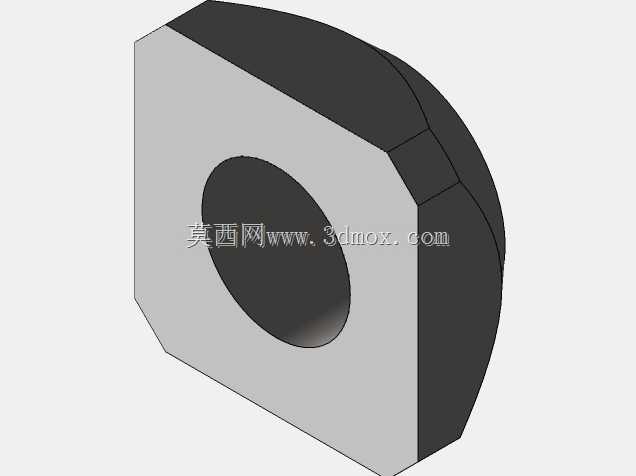

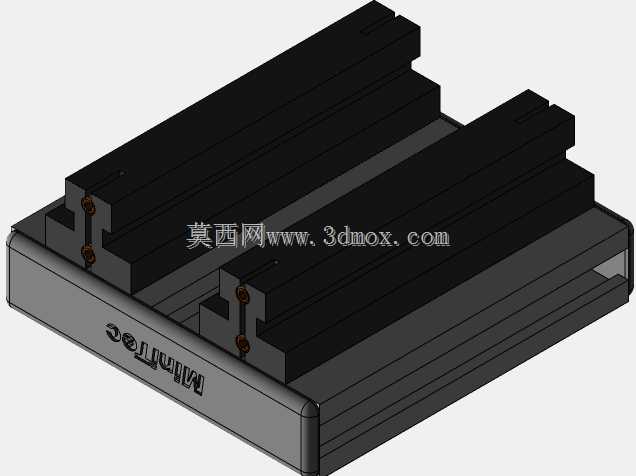

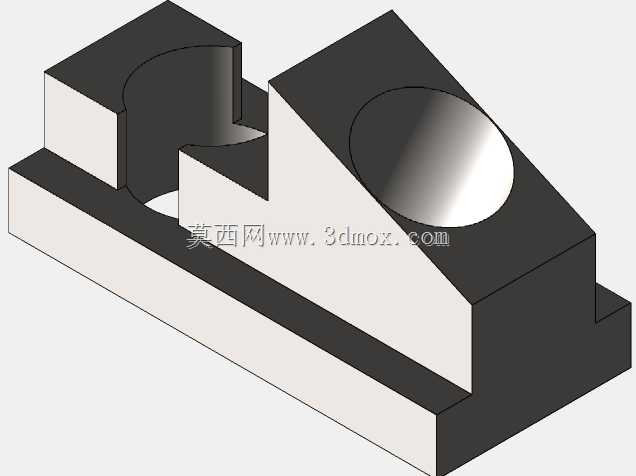

适配多工位的可调式纸盒支撑结构

　　在离散制造的装配产线场景中，不同工位操作人员的身高差异、作业姿态习惯差异，长期以来都是被忽略的人机工程痛点。传统固定式纸盒支架多采用焊接或定尺寸螺栓连接，安装后支撑高度固定，身高较高的操作人员需要长期俯身取放纸盒内的紧固件、小规格装配件，腰椎持续处于非自然弯曲状态，而身高较矮的操作人员则需要抬臂够取物料，肩颈肌肉长期紧绷，单班次作业后肢体疲劳度会直接影响装配精度与作业效率，甚至会增加小零件掉落、错装的概率。这款可调式支撑结构的设计初衷，就是从产线实际作业的人机适配需求出发，替代传统固定式支撑件，解决不同作业场景下的高度适配问题。

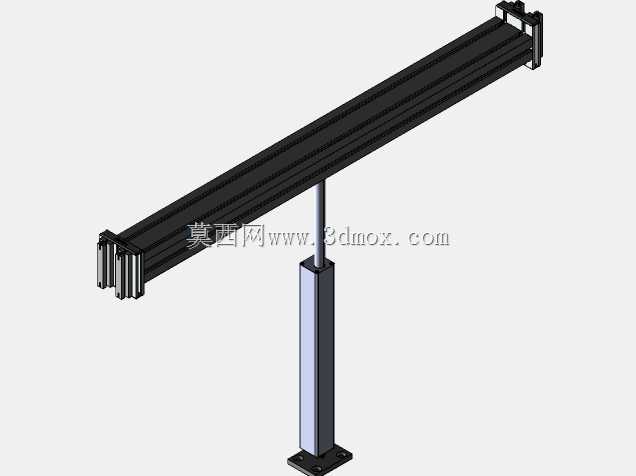

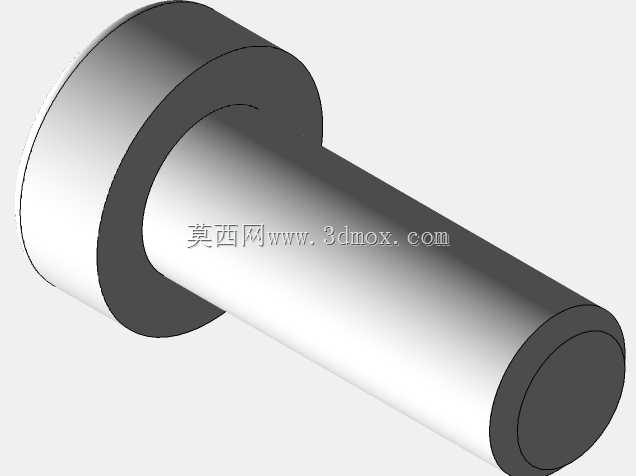

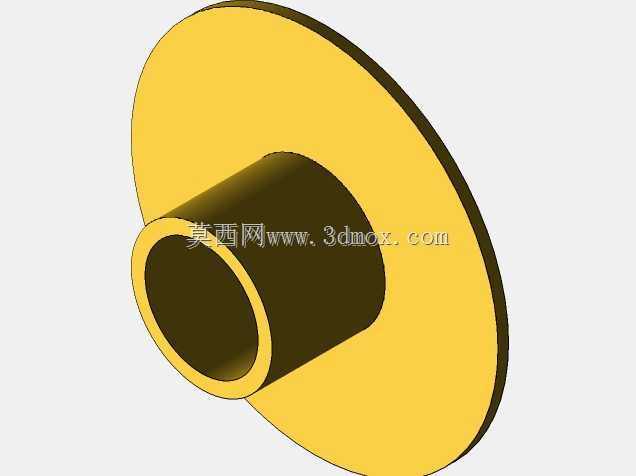

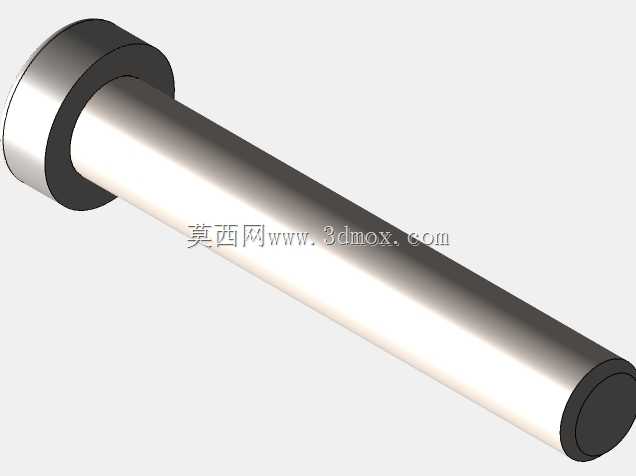

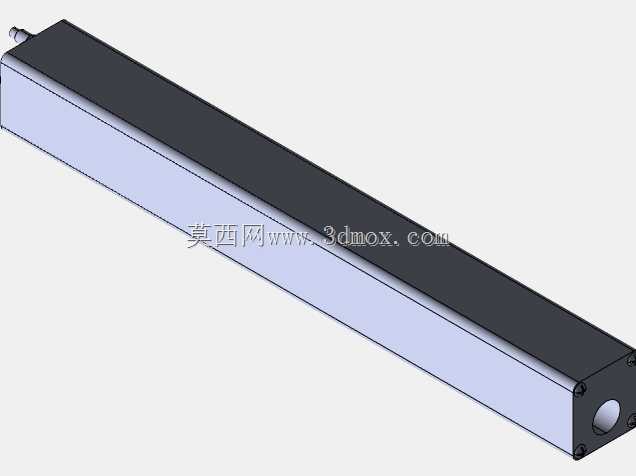

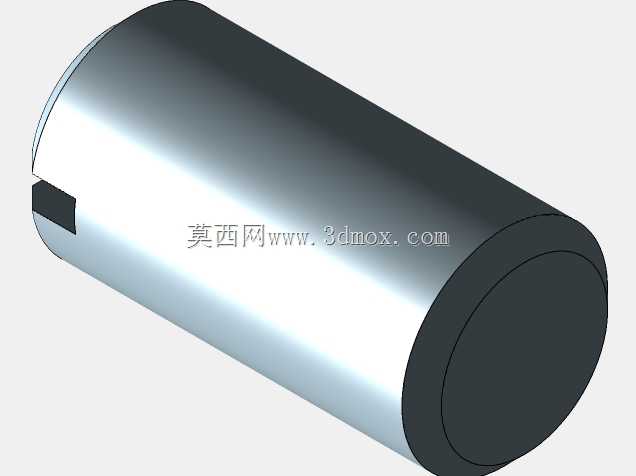

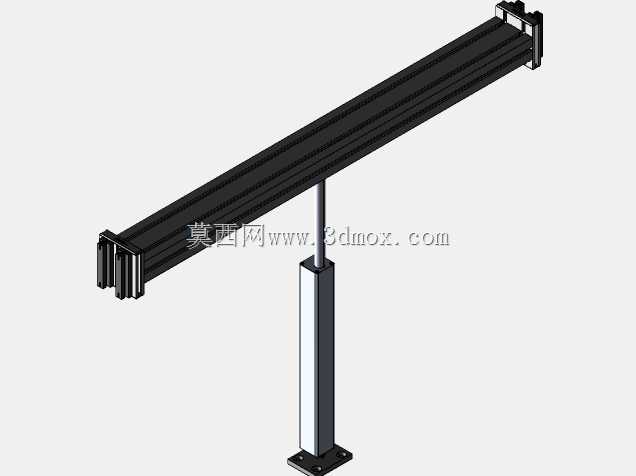

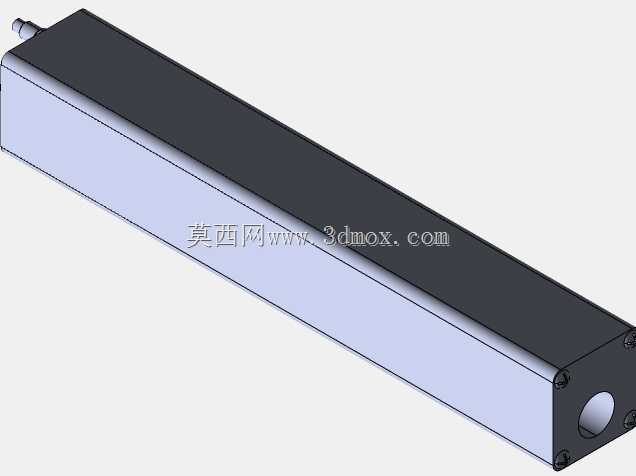

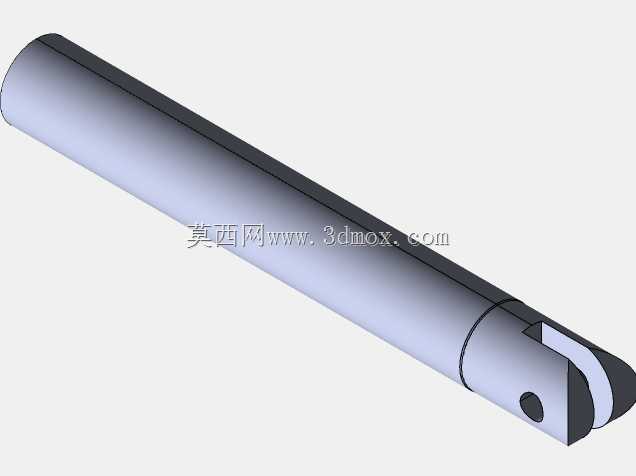

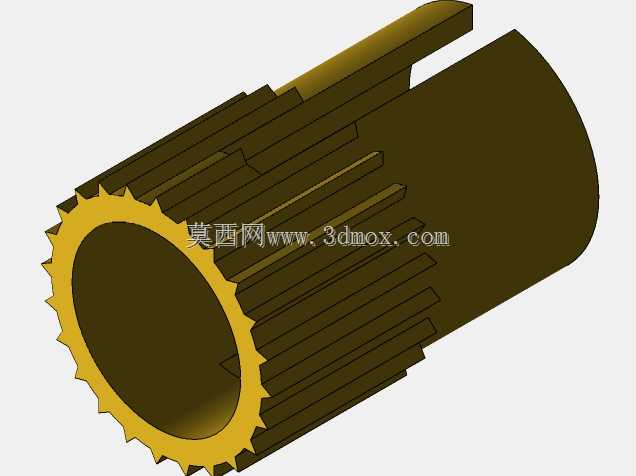

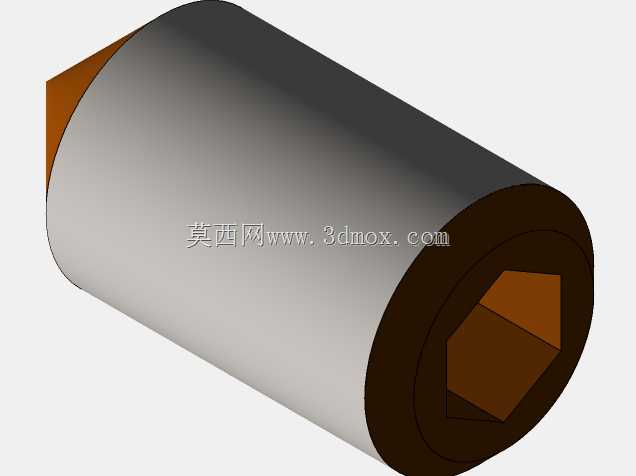

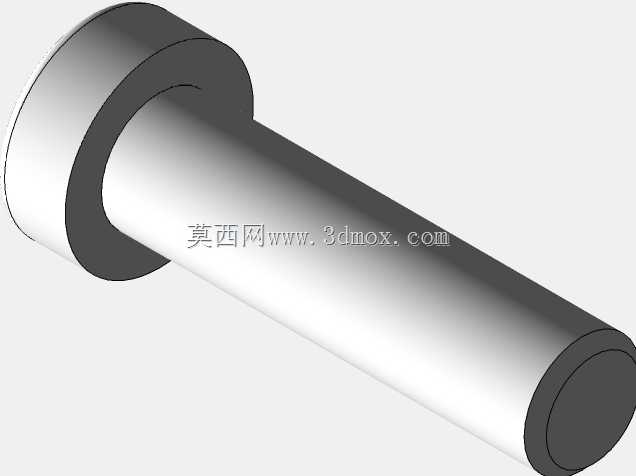

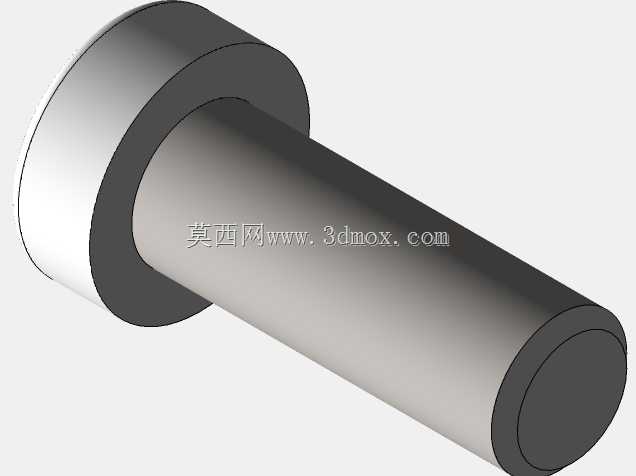

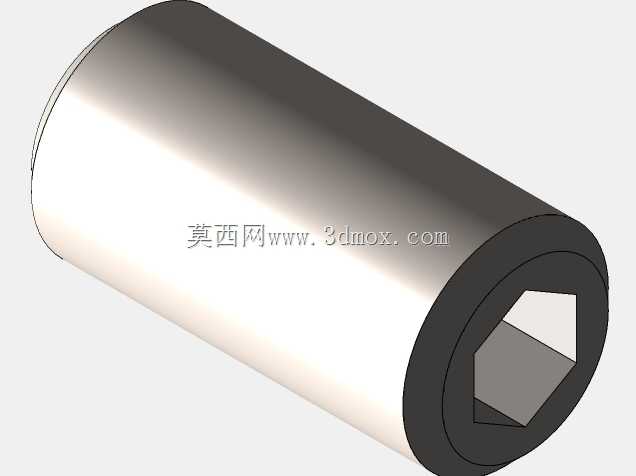

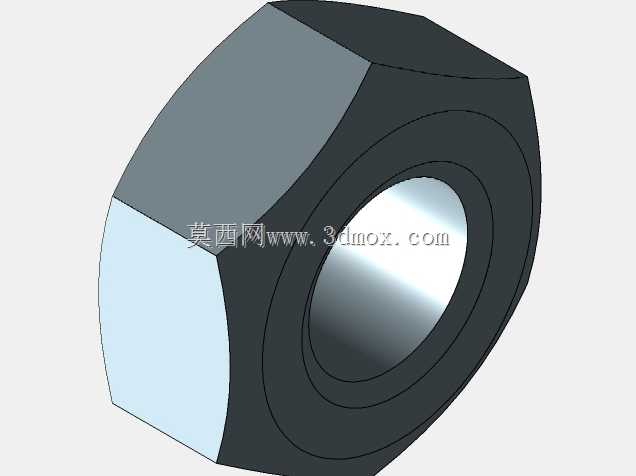

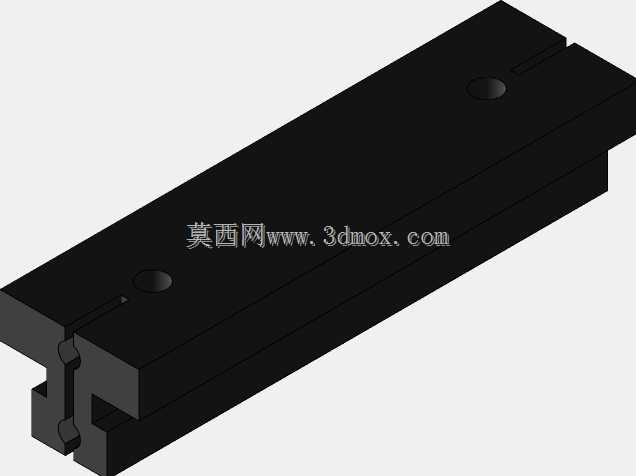

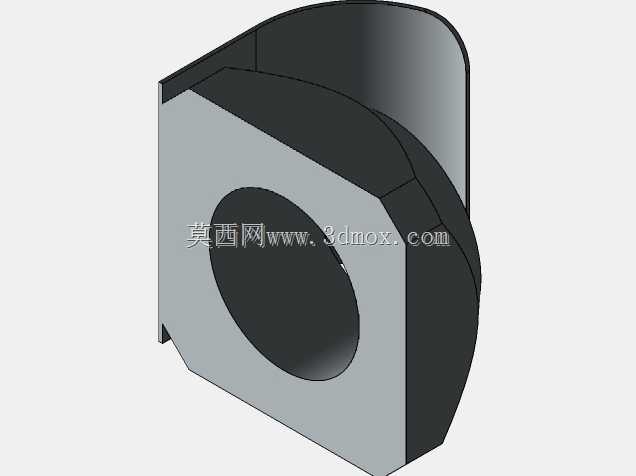

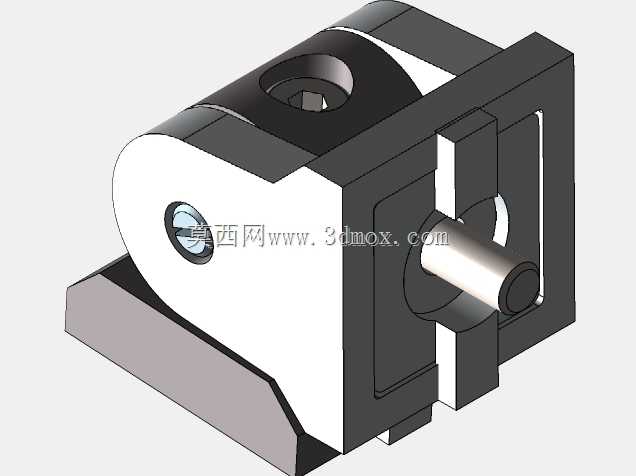

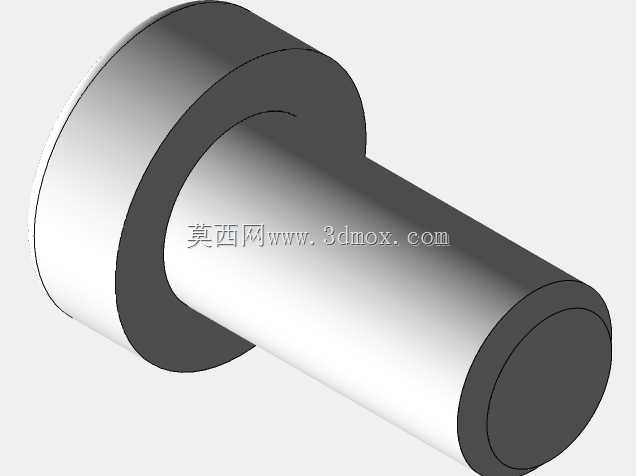

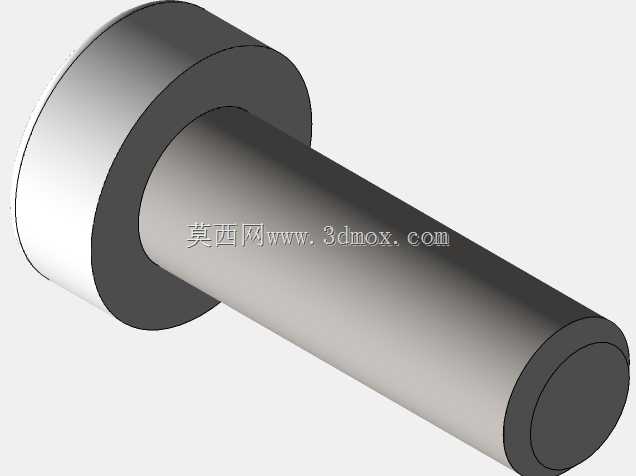

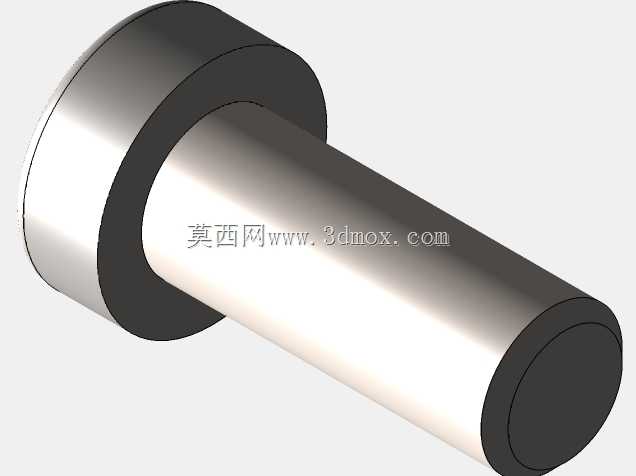

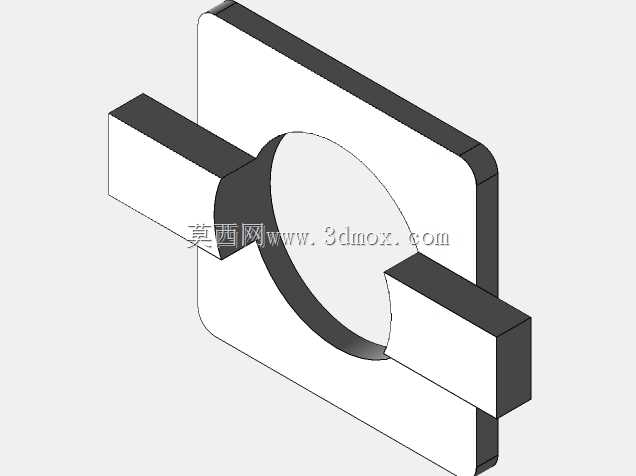

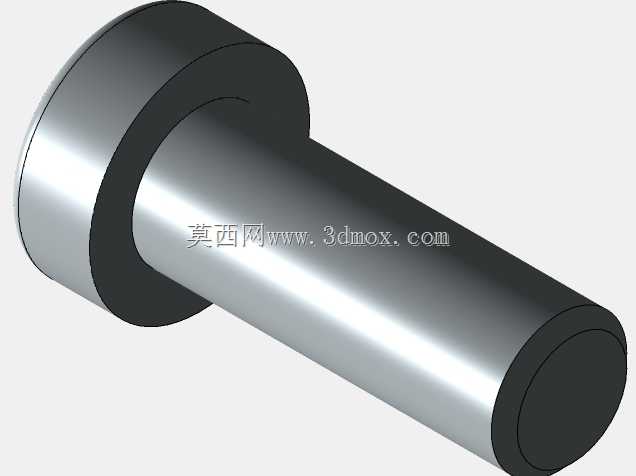

　　结构核心采用双线性致动器作为高度调节的执行单元，区别于单轴调节容易出现的偏载卡滞问题，双驱动单元对称布置在支撑主体的两侧受力点，调节过程中支撑台面始终保持水平状态，不会出现单侧倾斜导致纸盒滑落、物料倾洒的问题。支撑主体的导向段采用精加工圆柱面配合导向套，配合间隙控制在0.02mm以内，调节过程中无径向窜动，即使支撑台面放置满装小零件的纸盒，总负载达到15kg时，调节过程依然顺畅无卡顿，不会出现负载状态下锁止失效的问题。锁止结构集成在致动器的末端，调节到目标高度后可自动锁止，无需额外操作锁紧手柄，减少操作人员的调节步骤，单工位高度调整全程耗时不超过10秒，不会打断正常的装配作业节奏。

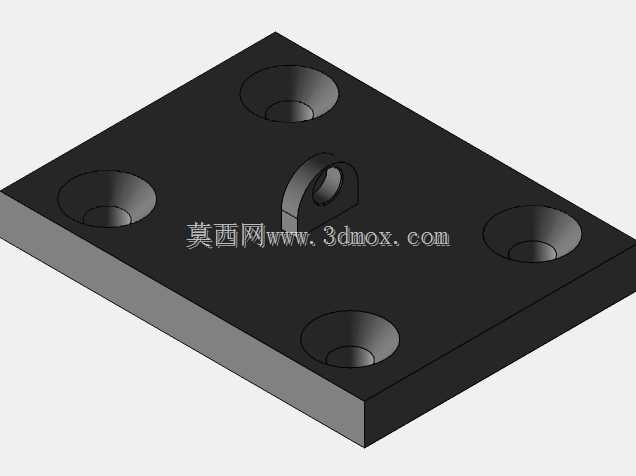

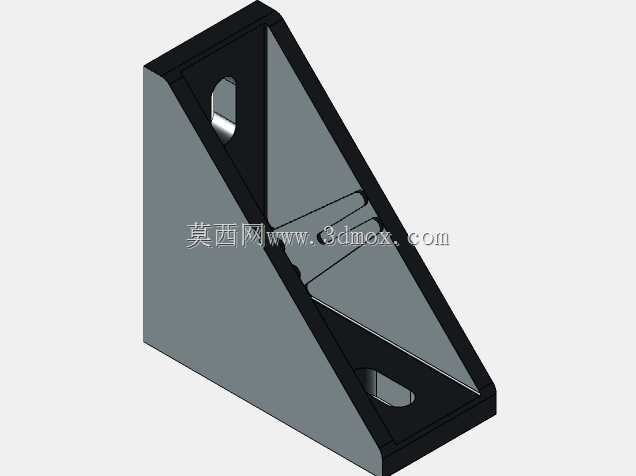

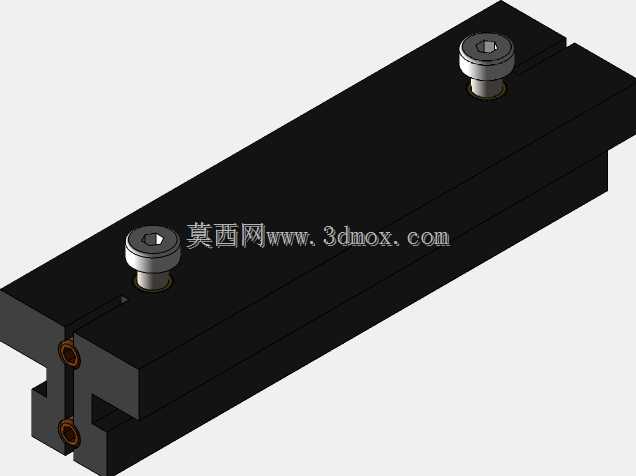

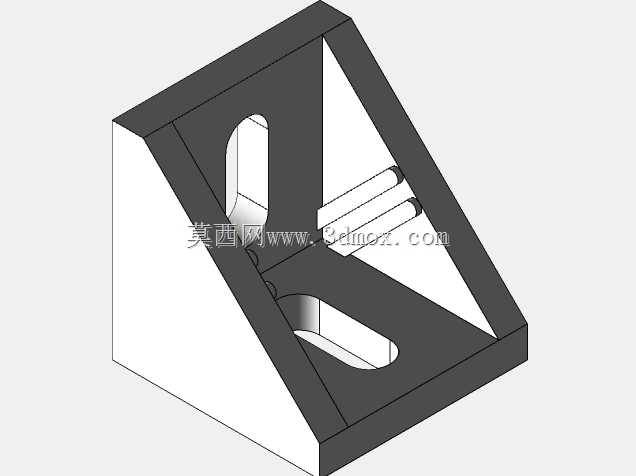

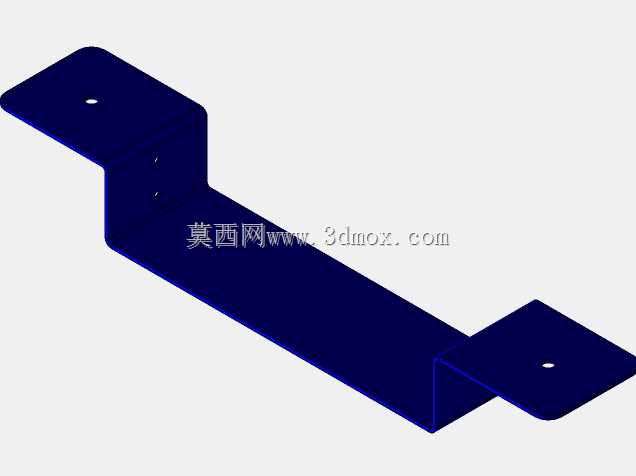

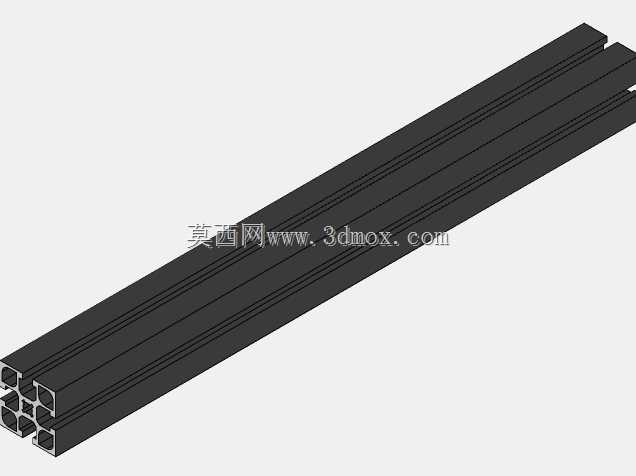

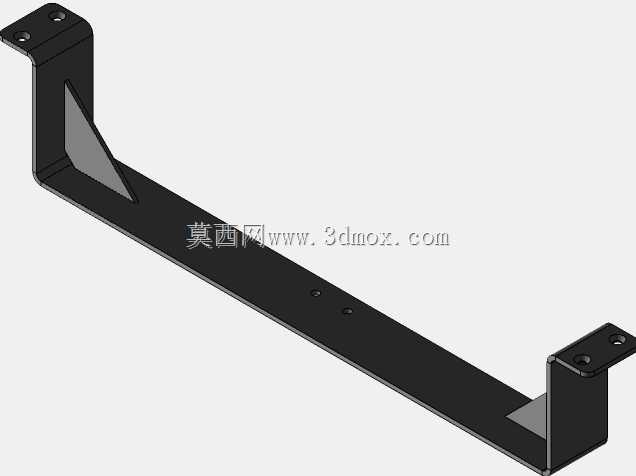

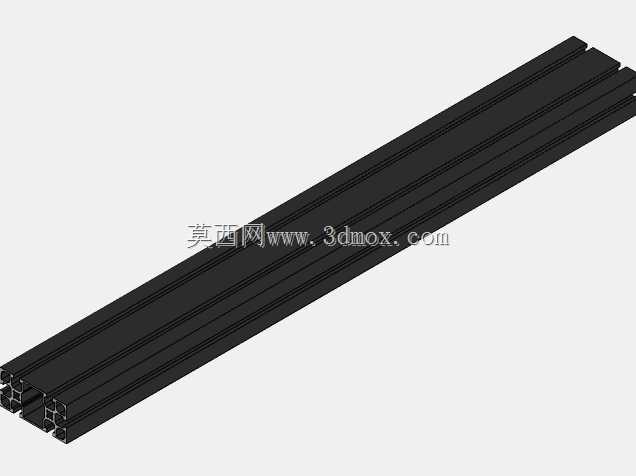

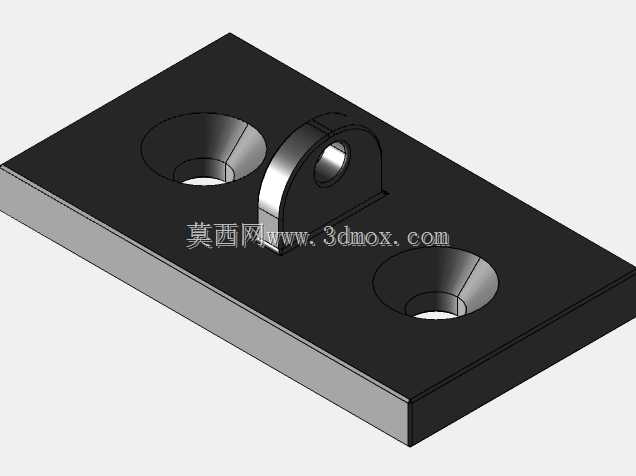

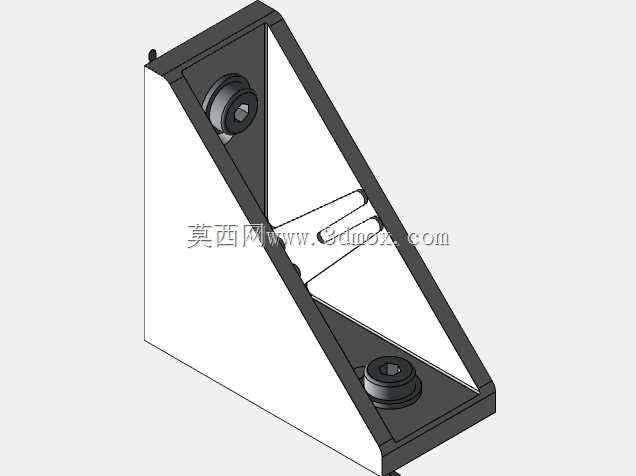

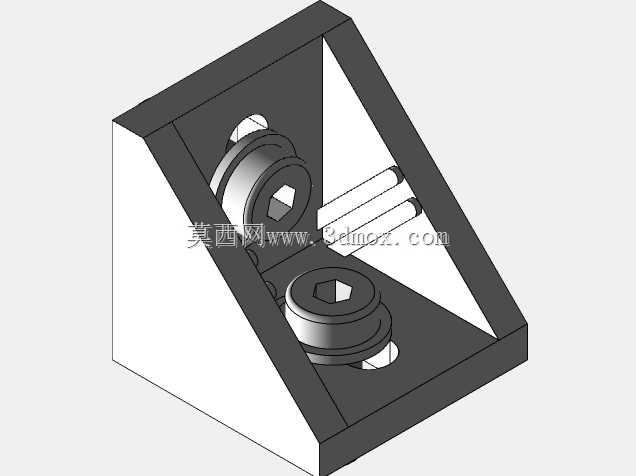

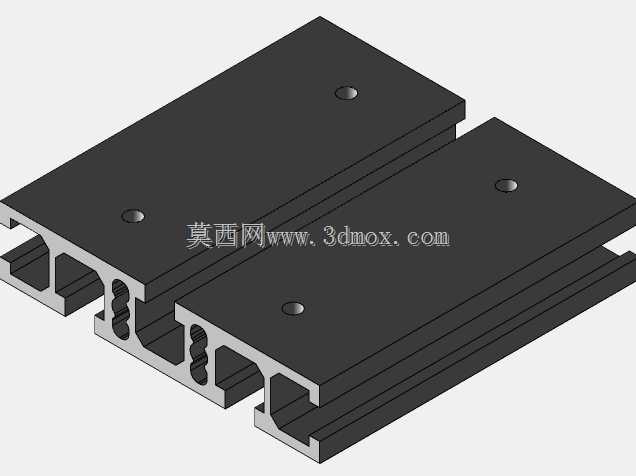

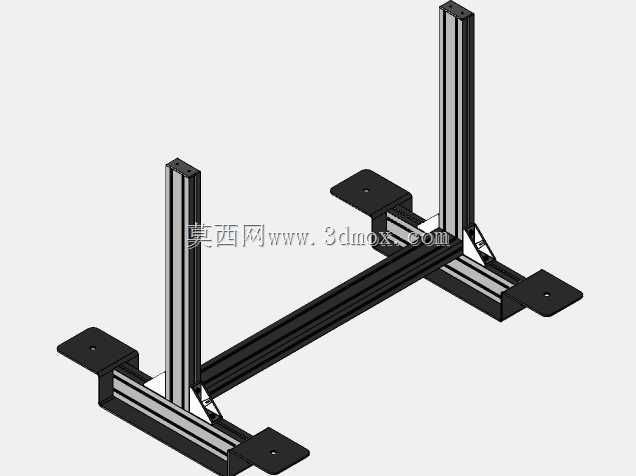

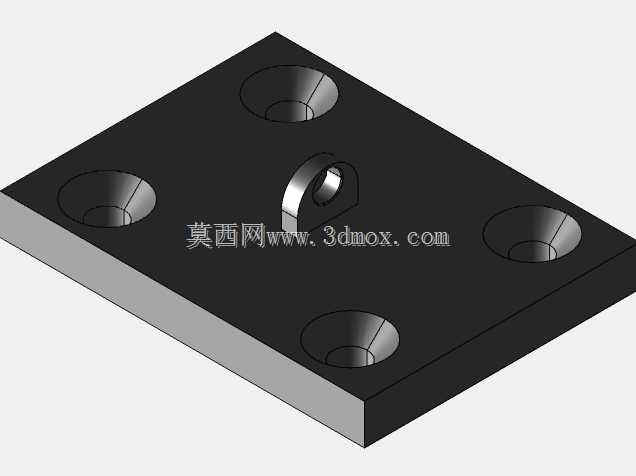

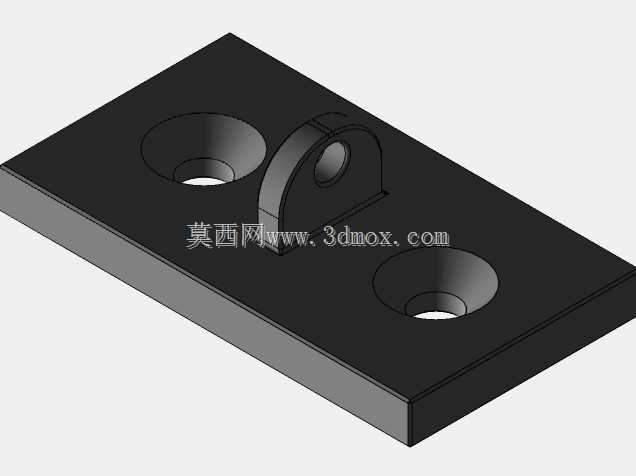

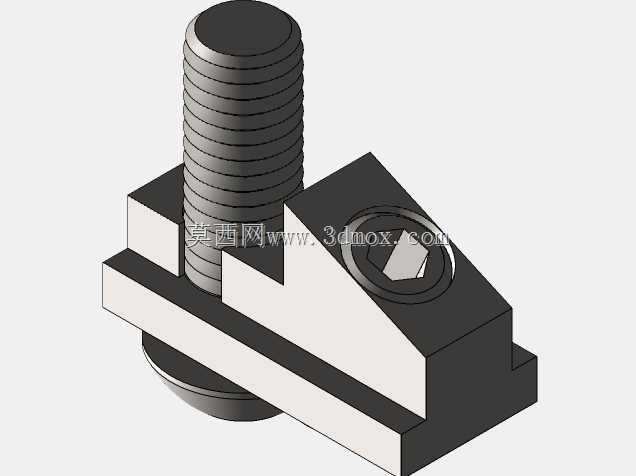

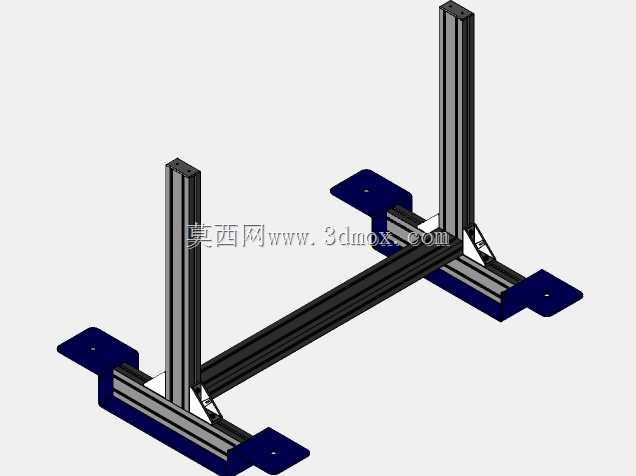

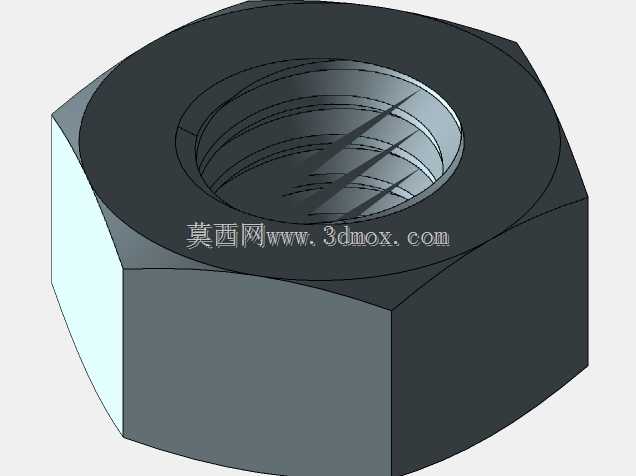

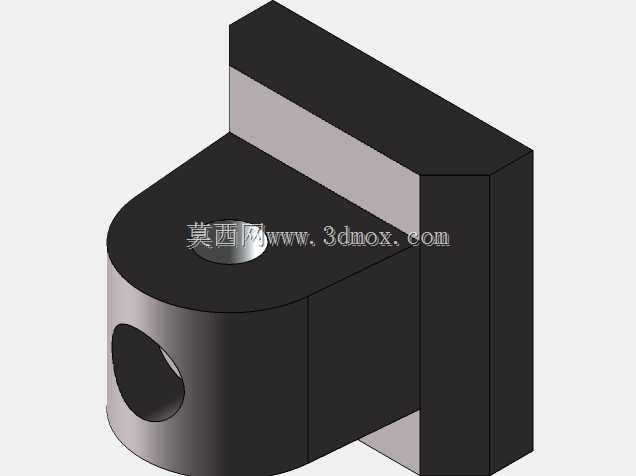

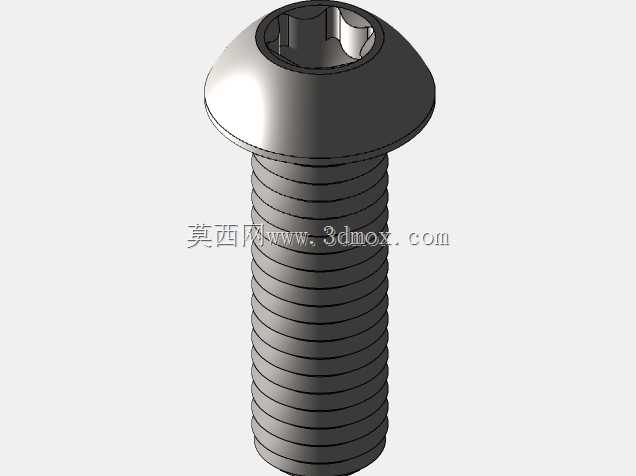

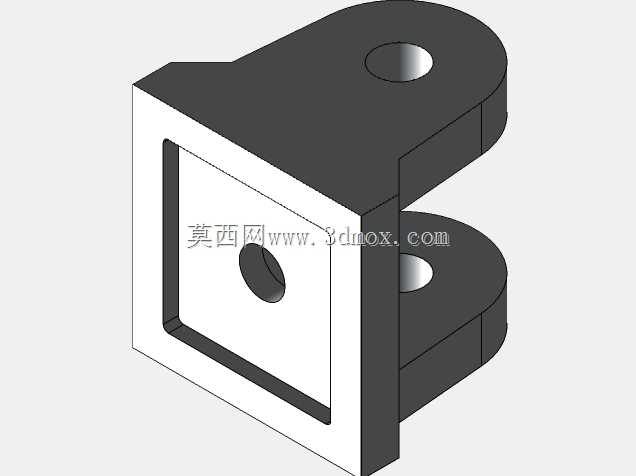

　　从安装边界来看，该支撑结构的底座采用标准法兰式安装接口，安装孔位间距适配市面上多数装配工作台的T型槽间距，既可以直接通过T型螺栓固定在现有工作台台面，也可以通过转接支架固定在产线线边的铝型材框架上，不需要对现有产线做大规模改造，替换原有固定式支架的安装成本极低。支撑主体的外伸长度经过多轮产线验证，控制在200mm，既保证支撑台面伸出后操作人员取料时手臂处于自然弯曲的舒适区间，又不会因为外伸过长导致整体结构刚性不足，满载状态下支撑端的静挠度控制在0.1mm以内，取放物料时不会出现明显晃动感。高度调节范围覆盖600mm到1100mm区间，适配150cm到190cm身高区间的操作人员站姿作业需求，同时也能满足部分坐姿作业工位的高度要求，不需要额外配置垫高块或者裁切支撑柱。

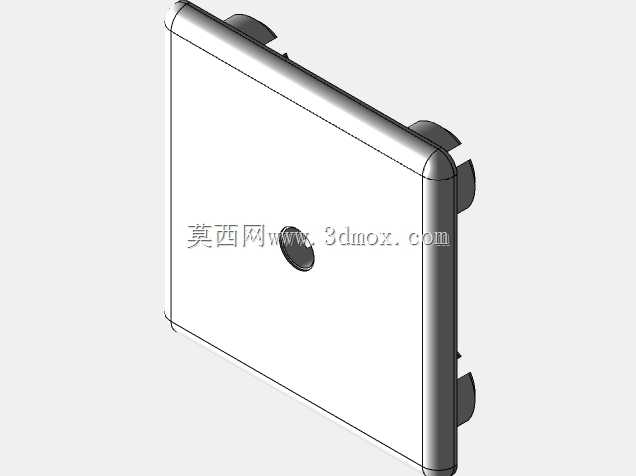

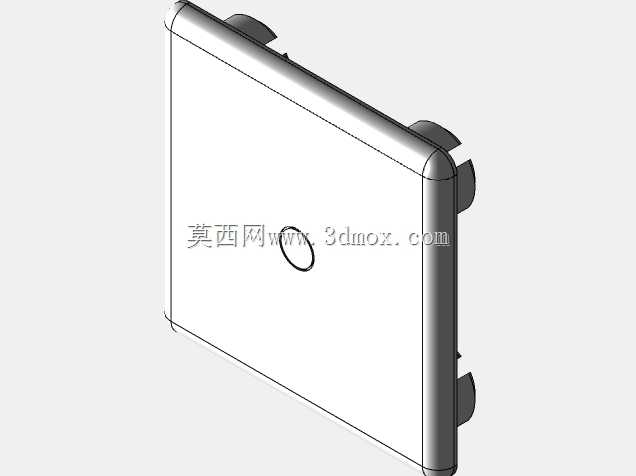

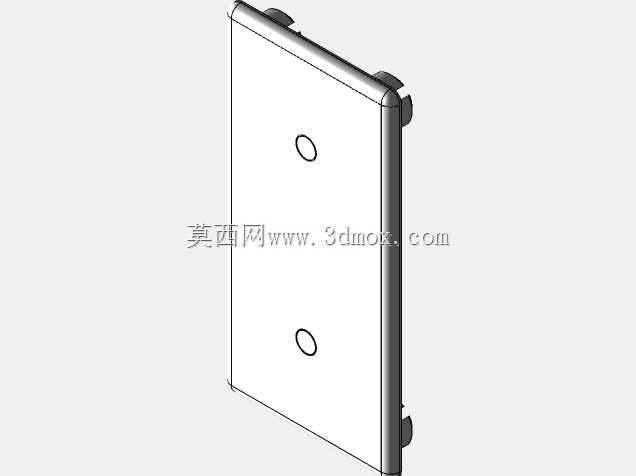

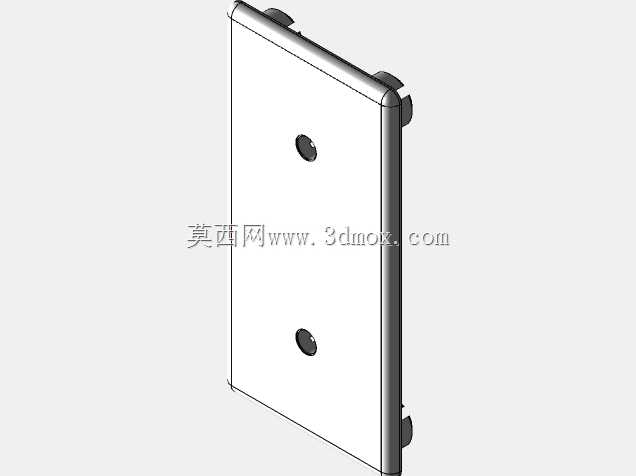

　　在实际产线应用中，这款支撑结构除了放置装配用零件纸盒之外，还可以适配作业指导书放置板、小型电动工具挂架、待检零件托盘等多种线边工装，只需要更换顶部的连接台面即可实现功能拓展，不需要更换整套支撑主体。结构的外露部件全部采用圆角过渡处理，没有尖锐的棱角，避免操作人员在调节高度或者取放物料时被刮蹭受伤，符合产线安全设计的基本要求。主体承力部件采用铝合金材质，在保证结构刚性的前提下整体重量控制在3.2kg，单人即可完成安装、移位和调节作业，不需要借助起重设备。导向面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期反复调节不会出现导向面磨损导致的间隙变大问题，日常维护只需要定期在导向面涂抹少量润滑脂即可，没有复杂的维护保养要求，适合在多品种小批量的柔性装配产线中推广使用，能够根据不同产品的装配工位需求快速调整支撑高度，适配不同批次产品的作业需求，减少线边工装的定制数量，降低产线的工装投入成本。
