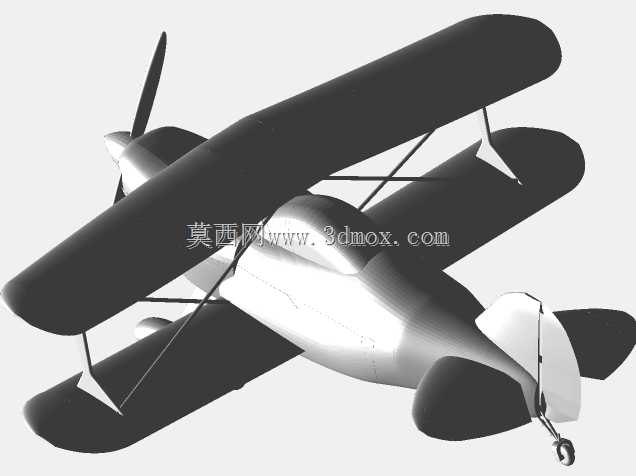

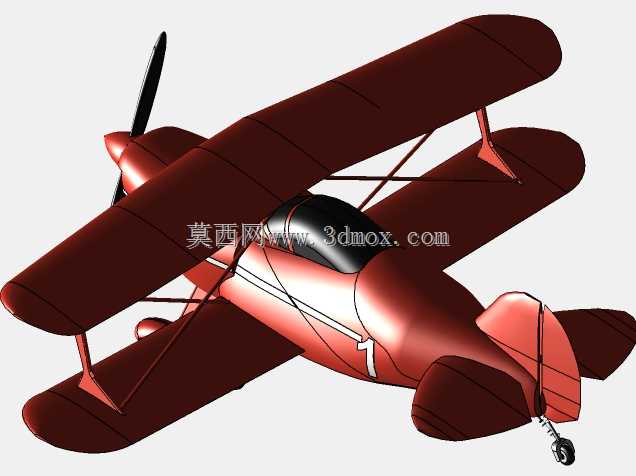

PittsS-1轻型特技双翼机三维结构设计

　　这款特技双翼机的三维建模，核心围绕特技飞行场景的实际使用需求展开，在结构设计阶段优先考虑了特技机动过程中的载荷传递路径，上下双翼的支撑结构采用张线与硬质撑杆组合的形式，能够在±12g的极限机动载荷下保持翼型的形位精度，避免大过载下机翼形变导致的气动效率损失。从实际应用场景来看，这类轻型特技机主要用于航空运动赛事的特技竞赛科目、航空运动表演的单机/编队特技动作展示，也可作为初级特技飞行训练的辅助教具，帮助飞行学员建立低速大机动工况下的飞行器姿态感知。

　　在功能特性设计上，整机采用单发前置螺旋桨的动力布局，螺旋桨桨叶的翼型经过低速大迎角工况优化，在飞机进入尾旋、横滚、斤斗等特技动作时，依然能够保持足够的拉力输出，不会因为迎角过大出现动力骤降的问题。起落架采用后三点式布局，主起落架的减震支柱行程经过匹配设计，能够承受特技着陆时的垂直冲击载荷，尾轮采用可转向结构，配合方向舵舵面联动，满足地面滑行阶段的小半径转向需求，适配通航机场的简易跑道起降条件。

　　设计思路上，整机的重心位置严格控制在机翼气动中心前方3%平均气动弦长的区间内，这个重心区间能够保证飞机在所有特技机动姿态下都具备合理的静稳定裕度，既不会因为静稳定度过高导致机动操作需要的杆力过大，也不会因为静稳定度过低出现姿态难以保持的问题。机身采用半硬壳式结构，纵向布置的桁条与环形隔框共同承担机动过程中的弯曲与扭转载荷，座舱位置布置在机翼前缘前方，能够给飞行员提供足够的下视视野，方便在特技动作中判断地面参照物位置，精准控制机动轨迹。

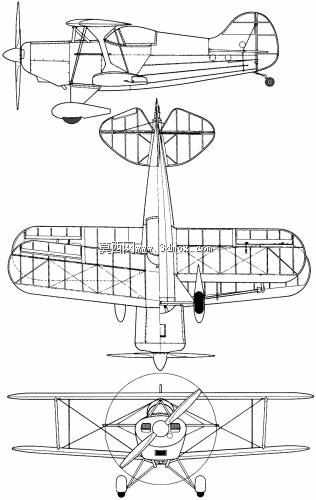

　　外形尺寸与安装边界方面，整机翼展控制在6米级区间，机身长度约5.7米，机高2.1米，这个尺寸参数能够保证飞机在标准通航机库内停放时，不需要拆解机翼即可完成进出，日常维护时的地面操作空间需求也与轻型通航飞机的通用保障条件匹配。上下机翼的安装角存在1.5度的差角，能够在低速飞行时延缓上翼的失速迎角，提升飞机在大迎角特技动作中的操控安全性，副翼采用左右差动设计，横滚操纵时的舵面偏转角度差经过匹配，能够减小横滚过程中的附加侧滑，降低特技动作中的飞行阻力。尾翼组的升降舵与方向舵舵面面积经过配重优化，舵面的转轴位置设置在舵面重心前方，能够避免高速飞行时出现舵面颤振问题，保证特技机动过程中的操纵可靠性。

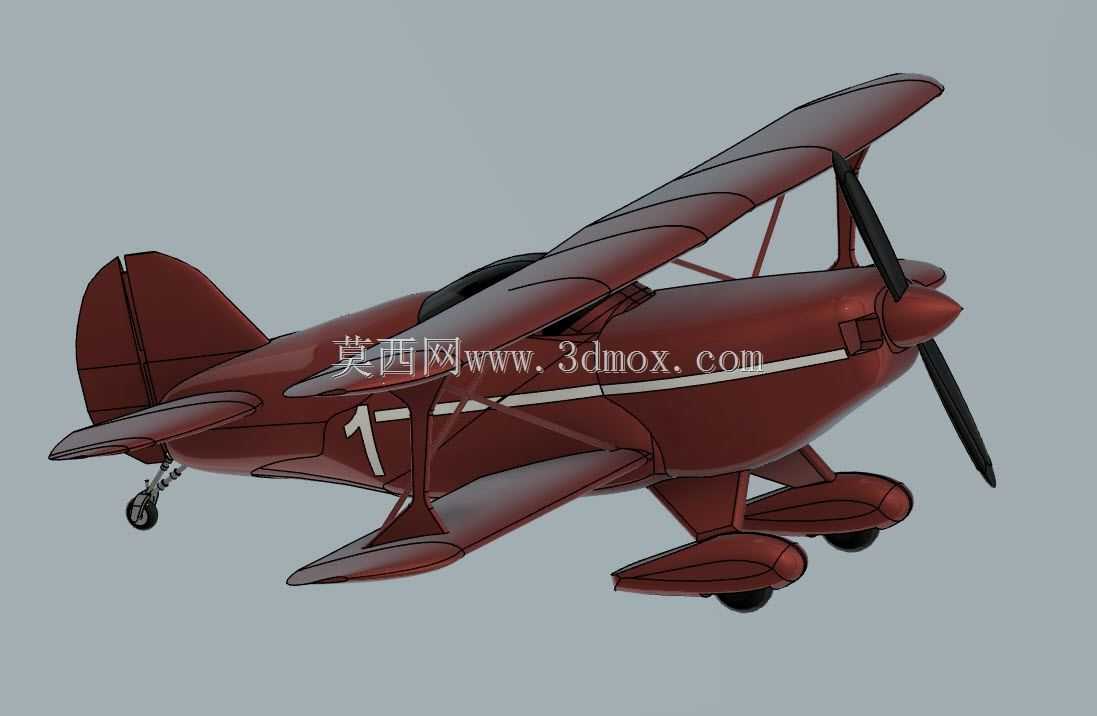

　　机身侧面的标识区域预留了标准化的粘贴位，可根据实际使用需求粘贴赛事编号、表演队标识等内容，发动机舱的整流罩采用快拆结构设计，日常维护时不需要专用工具即可快速打开，完成火花塞检查、油路排查等常规维护作业。机翼的翼肋采用等间距布置，翼型轮廓严格匹配特技机专用的对称翼型，在正飞与倒飞状态下能够提供基本一致的气动升力特性，支撑倒飞、横滚等连续特技动作的稳定完成，燃油箱布置在机身重心附近的位置，燃油消耗过程中整机重心的偏移量控制在允许范围内，不会因为燃油量变化导致飞机的操纵特性出现明显改变。
