GE喷气涡轮轻量化支架结构设计

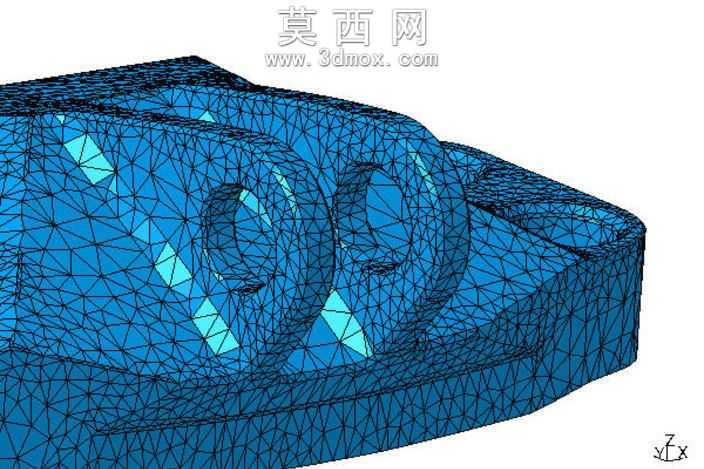

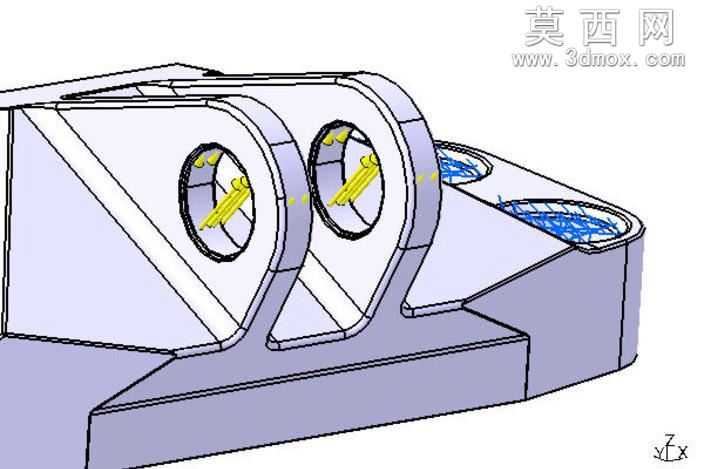

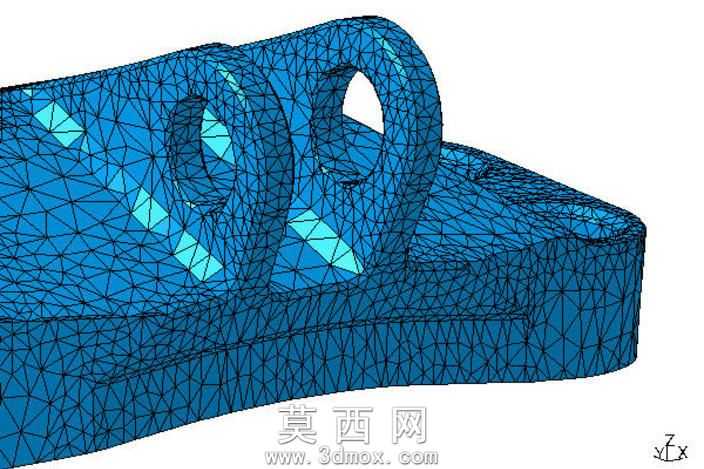

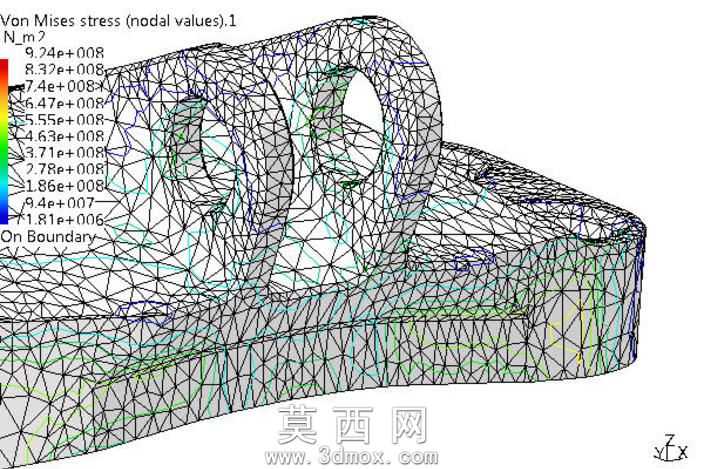

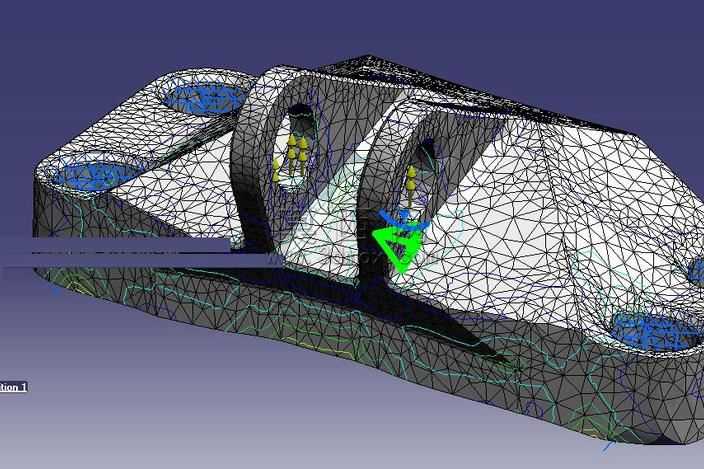

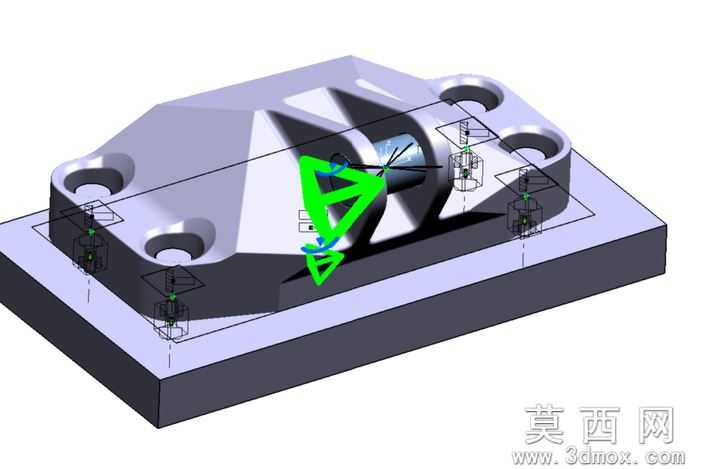

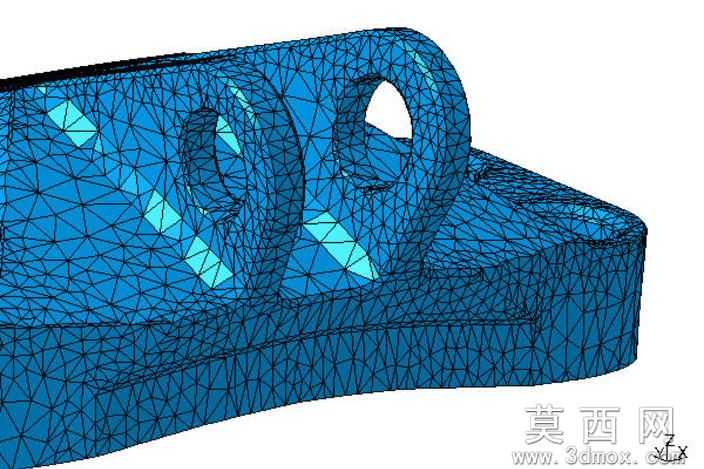

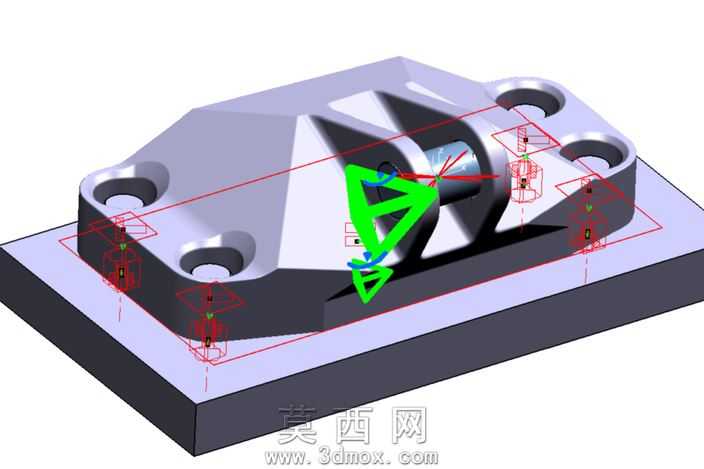

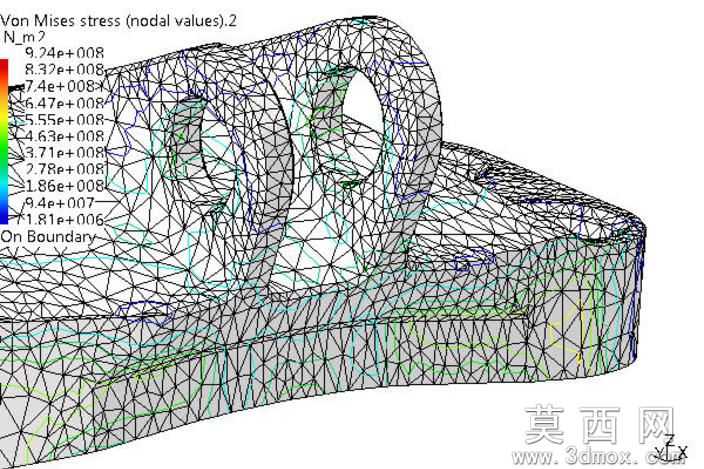

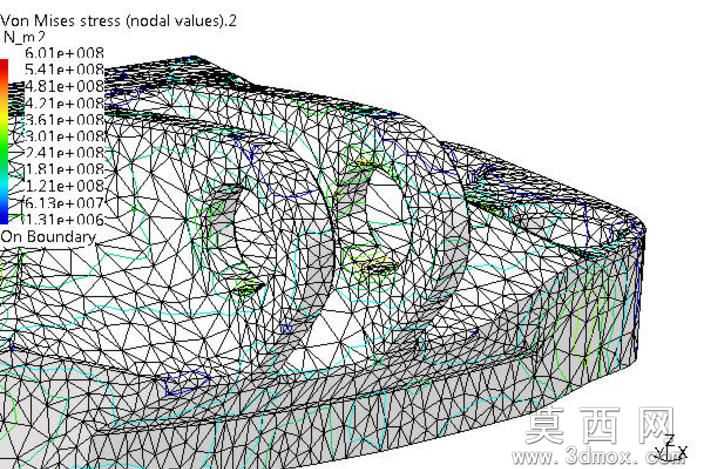

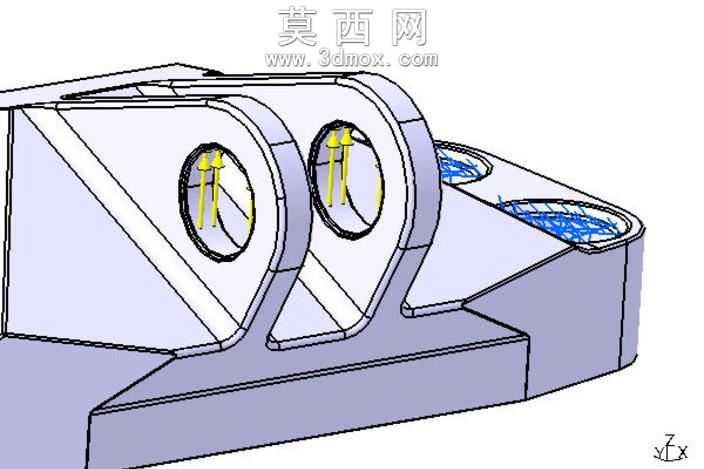

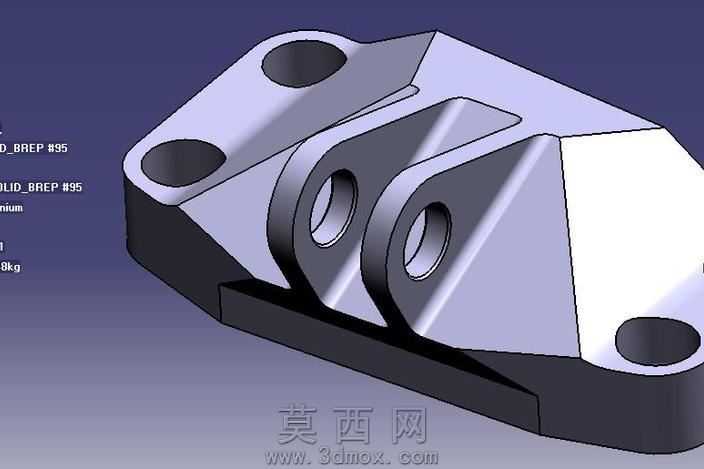

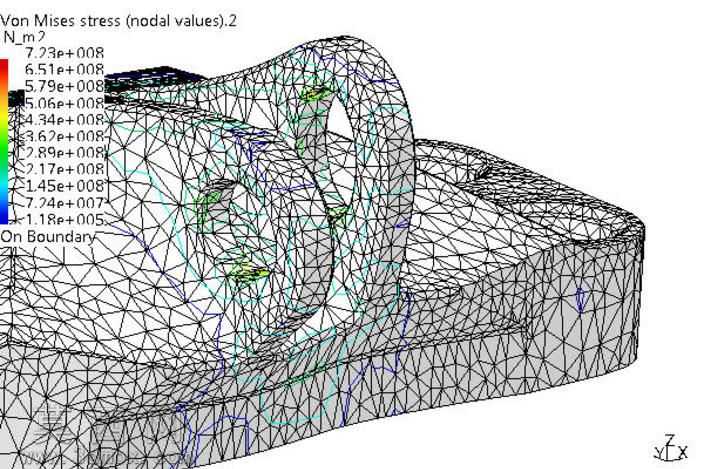

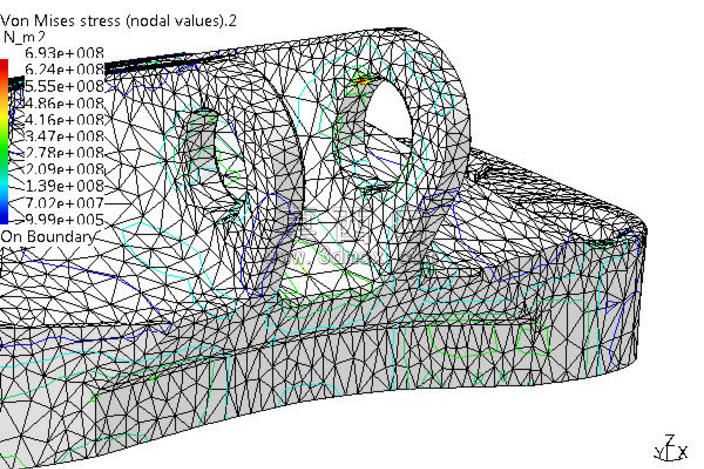

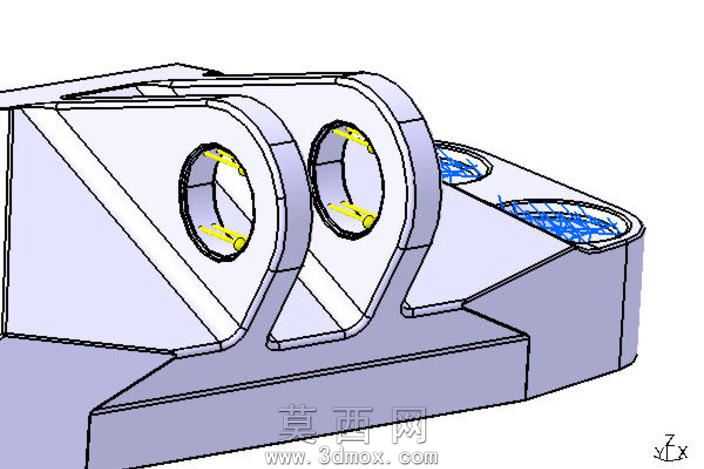

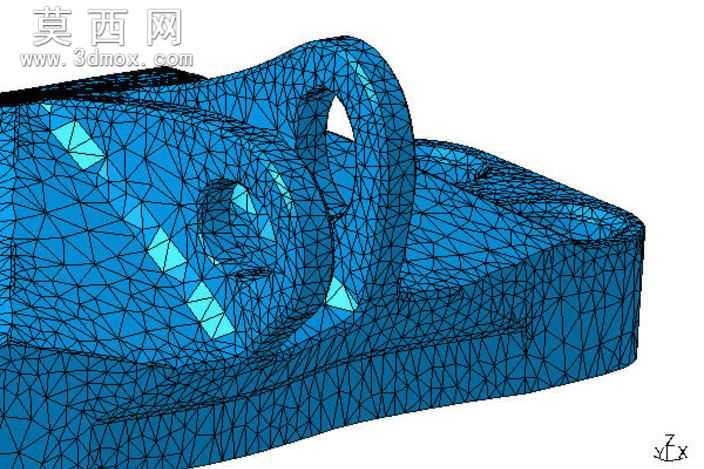

本作品为面向航空动力配套的GE喷气涡轮支架结构设计，采用三维参数化建模方式完成全流程构建，建模阶段以支架的安装定位、载荷承载核心功能为基础，首先完成底座安装基准面的特征搭建，精准匹配四个安装沉孔的位置度、孔径与沉头深度参数，保障支架与安装基体的装配贴合精度。建模过程中针对支架中部的涡轮轴铰接承载区域做了重点结构强化，通过对称式的加强筋布局分散轴孔承受的交变载荷，同时结合拓扑优化思路完成非承载区域的材料去除设计，在保证结构安全系数达8的前提下实现整体重量减少65%，优化后构件自重仅1.5366磅，可适配131ksi即9.03E8Pa的工作载荷工况。模型渲染阶段采用金属哑光材质模拟航空铝合金构件的真实质感，对安装孔、铰接轴孔、加强筋棱边做了倒角与圆角的细节处理，避免应力集中问题的同时提升构件的工艺可行性。结构设计上充分考虑了航空构件的工况需求，底座采用大平面贴合设计保障安装稳定性，中部铰接区域做了加厚处理并设置环形加强结构，两侧的斜向加强筋沿载荷传递路径布置，最大化材料的利用效率，整体结构无冗余设计特征，所有壁厚、过渡圆角参数均匹配精密铸造的工艺要求，可直接用于后续的工程验证与工艺开发。模型的特征树逻辑清晰，基准面、草图、特征参数完全可编辑，可根据不同型号的涡轮安装需求快速调整安装孔距、轴孔直径等核心参数，适配不同的装机场景。
