工业大厅轨道式起重作业辅助架结构

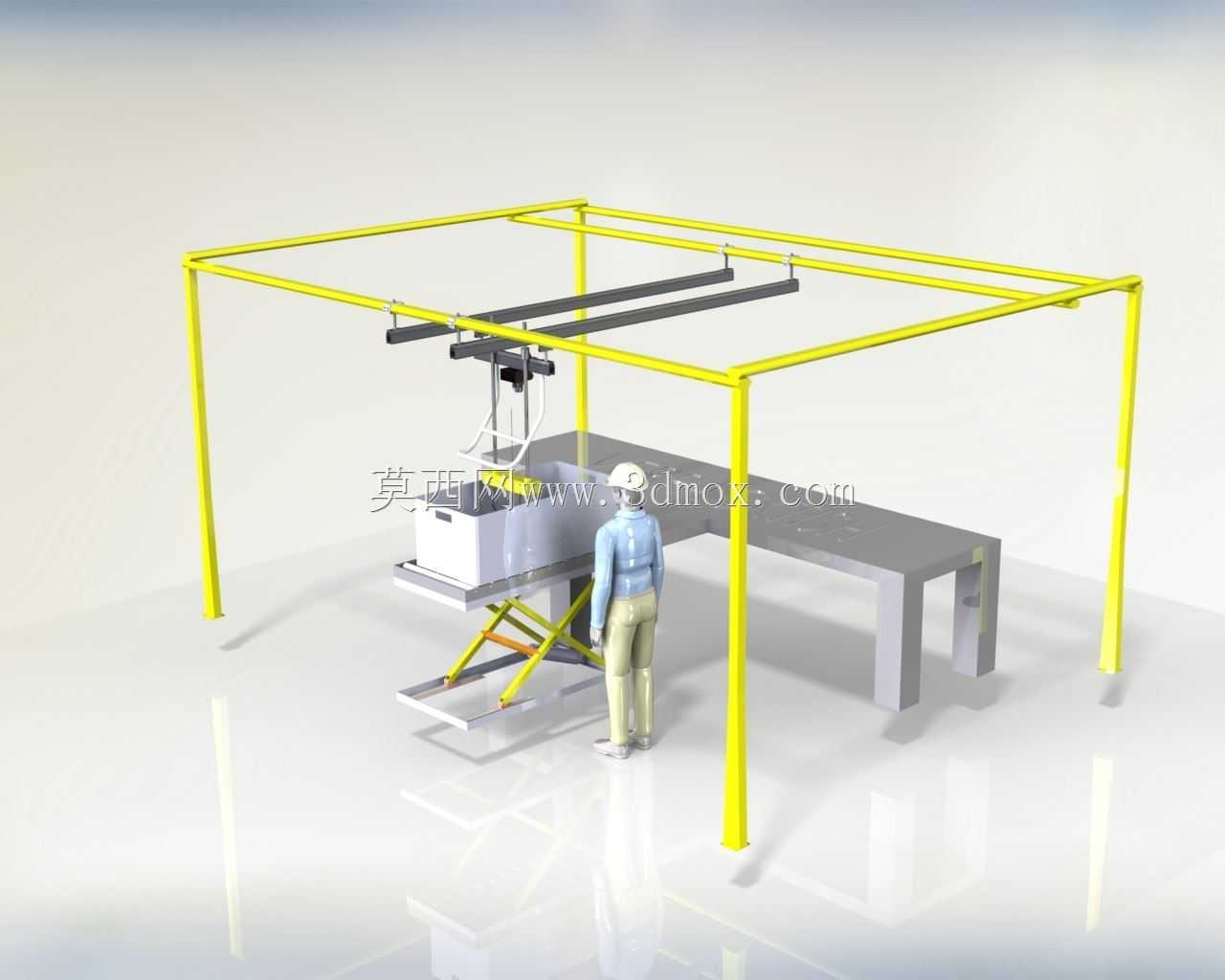

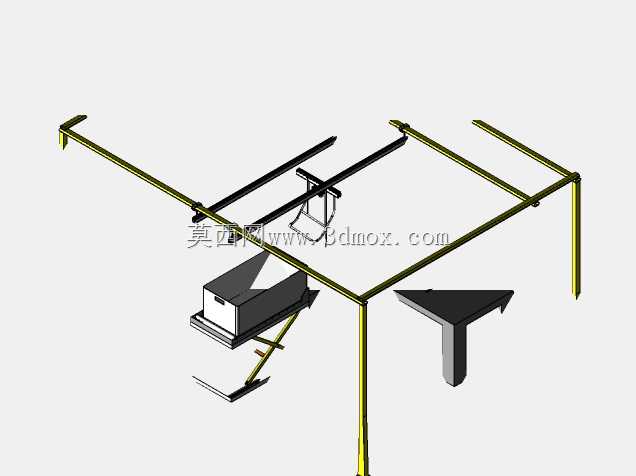

　　这套架体结构主要面向大跨度工业生产大厅的物料转运、工位辅助吊装场景设计，区别于传统落地式起重设备，其采用顶部轨道承载的布局逻辑，将吊装作业的受力点转移至大厅上部空间，完全释放地面作业区域的通行与操作空间，适配车间内跨工位的重型工件转运、设备检修吊装、装配工位辅助上下料等实际作业需求，尤其适合地面排布有长条形加工工作台、装配线的生产场景，不会对地面物流通道、人员走动路线造成遮挡或阻碍。整套设备的支撑框架采用矩形截面型材拼接而成，四根竖直支撑柱落地固定，顶部通过纵横布置的横梁形成稳定的门型承载结构，顶部平行铺设的两根纵向轨道作为起重滑车的行走路径，滑车可沿轨道全程顺畅移动，覆盖框架范围内的全部作业区域，搭配下方配套的剪叉式升降工作台，

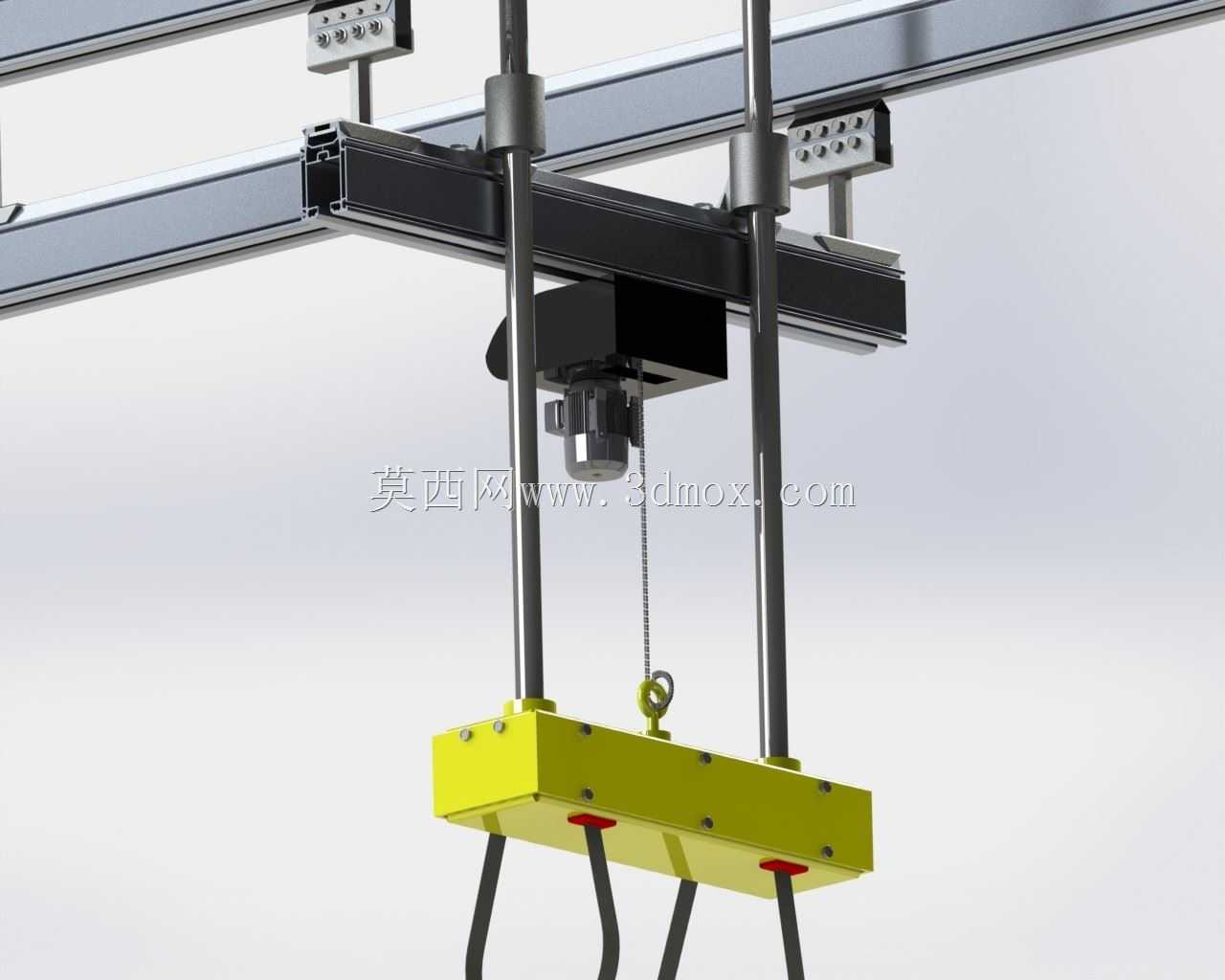

　　可实现吊装物料在高度方向、水平纵向、水平横向三个维度的位置调整，满足不同高度工位的物料对接需求。设计过程中优先考虑了安装边界的适配性，竖直支撑柱的布置位置避开地面现有工作台、设备的安装区域，柱脚采用膨胀螺栓与地面硬化层固定，无需对现有车间地面做大规模开挖或预埋处理，顶部横梁的连接节点采用标准紧固件拼接，可根据实际大厅的净高、作业覆盖范围需求调整型材长度，适配不同跨度、不同层高的工业大厅安装条件，框架整体的外轮廓尺寸可根据现场实际工况做模块化调整，单段型材长度控制在常规运输尺寸范围内，方便现场转运与组装。作业时，操作人员可手动推动起重滑车沿轨道移动，搭配起吊机构完成工件的吊起、横移、下放动作，下方的剪叉升降台可承接吊装下来的工件，

　　将工件调整至合适的装配或加工高度，减少操作人员弯腰、抬举重型工件的劳动强度，整套结构的受力路径清晰，竖直支撑柱承担顶部轨道与吊装载荷的全部重量，载荷通过柱脚直接传递至地面，不会对周边墙体、其他设备产生附加载荷。在结构细节设计上，顶部轨道的两端设置有限位挡块，防止滑车脱出轨道，支撑柱与横梁的连接位置设置有加强筋板，提升节点处的抗扭、抗弯承载能力，剪叉升降台的剪叉臂采用铰接结构，升降过程中运行平稳，不会出现侧偏或卡滞问题，整套设备无复杂的电控线路，手动操作即可完成全部作业动作，维护成本低，适合无专人值守的常规生产车间长期使用，可覆盖1至2吨级的轻型工件吊装转运需求，适配机械加工车间、装配车间、设备维修车间等多种工业场景的辅助作业需求，安装完成后不会占用过多地面空间，可与现有工作台、加工设备形成配套作业单元，优化车间内的物料流转效率，减少工件在不同工位之间转运的人力投入。
