起重机吊钩配套举升横梁结构设计

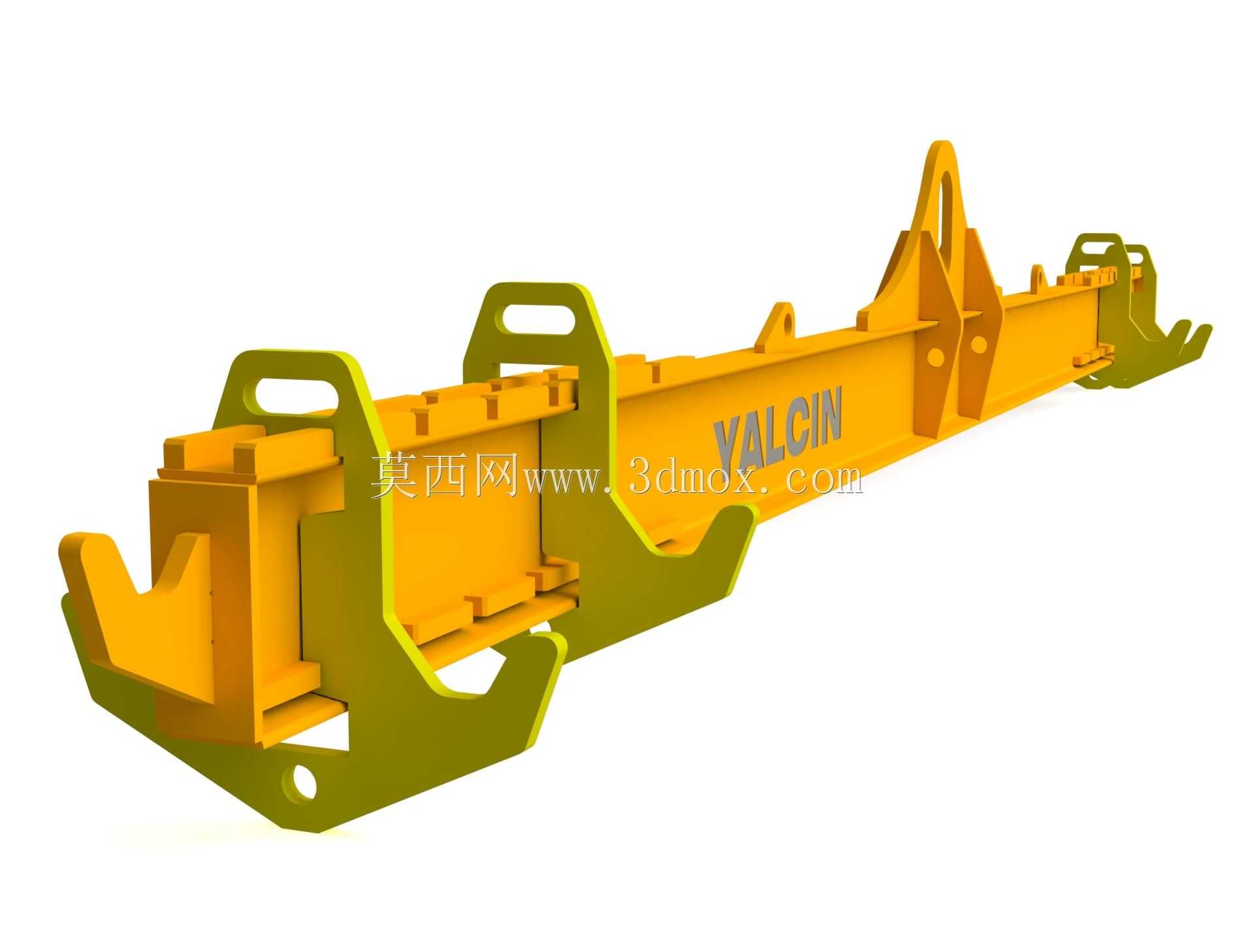

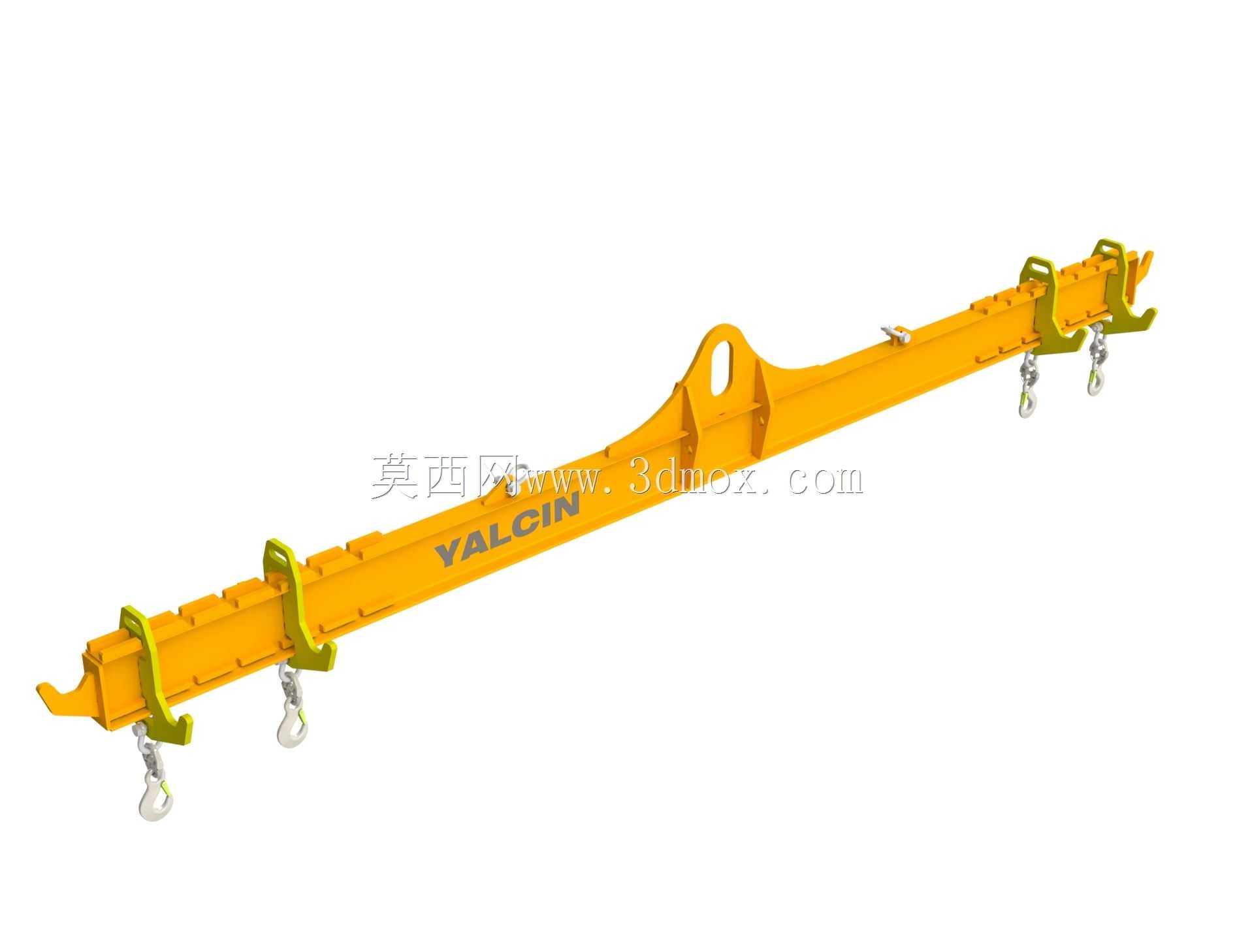

　　在港口散货装卸、重型车间工件转运、钢结构厂房构件吊装这类常规起重作业场景里，单一吊钩的吊点覆盖范围有限，面对长尺寸、大跨度的重型被吊物，很容易出现吊索夹角过大、被吊物局部受力变形、起吊过程中重心偏移侧滑的问题，这款配套起重机吊钩使用的举升横梁，就是为解决这类多吊点同步起吊需求设计的专用起重附件。从结构设计逻辑来看，整个横梁采用箱型截面的主受力梁体，相比同重量的工字梁结构，箱型截面的抗扭刚度提升40%以上，能承受起吊过程中因吊点受力不均产生的附加扭矩，避免梁体发生侧向失稳。梁体上分布的多组挂接支架，采用带圆弧过渡的弯折钢板焊接成型，每个挂接点的开孔位置都经过受力校核，挂点间距按照常见的20英尺标准货件、

　　6-12米长型钢构件的吊点位置做了适配，作业时可以根据被吊物的重心位置灵活选择挂接点，无需额外调整吊索长度就能保证被吊物起吊后保持水平状态，减少起吊前的调平时间。梁体两端的吊钩适配挂爪，采用向内收拢的钩型结构，挂接时能直接卡入起重机主吊钩的钩头横梁位置，挂接接触面做了铣平处理，保证接触面积不小于钩头横梁接触面积的70%，避免局部应力集中导致的挂爪变形，同时挂爪的开口尺寸按照主流10-25吨级桥式起重机、门式起重机的吊钩横梁尺寸做了适配，不需要额外加工转接件就能直接挂接使用。从安装边界来看，这款举升梁的总长度控制在2.8米，整体高度不超过0.45米，挂接后距离吊钩最低点的垂直距离不超过0.3米，在车间净空高度有限的作业场景里，

　　能最大程度保留有效起升高度，避免因为附加吊具占用过多起升空间导致被吊物无法提升到目标高度。梁体上的多个镂空减重孔，在不降低梁体整体强度的前提下，减少了吊具自身重量，相比同载荷等级的实心吊梁，自重降低22%左右，能减少起重机的无效载荷消耗，提升有效起重能力。在细节设计上，所有焊接位置都采用连续角焊缝，焊后做了去应力处理，避免长期受交变载荷作用出现焊缝开裂的问题；梁体表面的挂接标识采用冲压成型，不会因为长期磨损导致标识模糊，方便现场作业人员快速识别额定挂接点位置；每个挂接支架的边缘都做了R15的圆弧倒角，避免挂接吊索时割断吊索的编织层，降低吊索损耗速度。实际作业过程中，这款举升梁可以配合柔性吊装带、钢丝绳吊索、卸扣等多种吊具使用，

　　既可以用于成捆钢材、预制构件的水平吊装，也可以通过调整单侧吊索长度实现异形构件的倾斜吊装，适用场景覆盖了机械制造车间内的机床床身转运、钢结构安装现场的钢梁吊装、物流园区的集装箱辅助吊装等多种工况。相比传统的单点吊装加分配梁的临时方案，这款一体化设计的举升梁不需要现场拼接组装，挂接后即可使用，能大幅缩短吊装准备时间，同时整体结构经过受力仿真校核，每个受力点的安全系数都达到5倍以上，符合起重吊具的安全规范要求，能有效降低吊装作业中的安全风险。梁体上的多组加强筋板，分别布置在挂接点、主吊钩挂接位置的应力集中区域，筋板与主粱的焊接位置采用圆弧过渡，减少应力集中系数，即使在偶尔出现的冲击载荷作用下，也不会出现梁体局部变形的问题。
