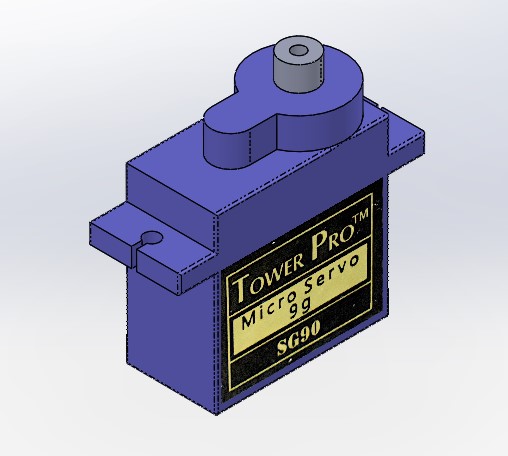

SG90微型伺服舵机结构三维建模

　　做小型自动化项目、创客类机械结构设计时，SG90这类9g微型伺服舵机是出镜率极高的执行部件，很多刚接触结构选型的工程师容易忽略它的安装边界与输出特性，导致装配阶段出现舵机卡滞、输出轴负载超限、安装孔位错位的问题。这款舵机的核心功能是接收PWM脉冲信号，将脉冲宽度对应的角度指令转化为输出轴的角位移，内部通过电位计实时反馈轴的实际位置，形成闭环控制，不需要额外加装位置传感器就能实现0-180度范围内的角度定位，定位精度基本能满足小型机构的动作需求。

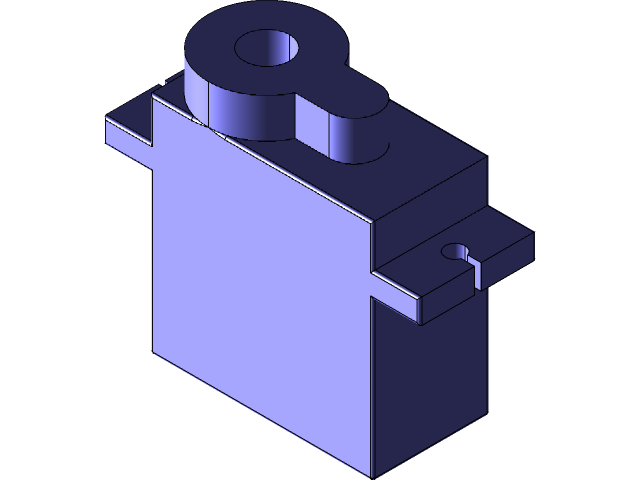

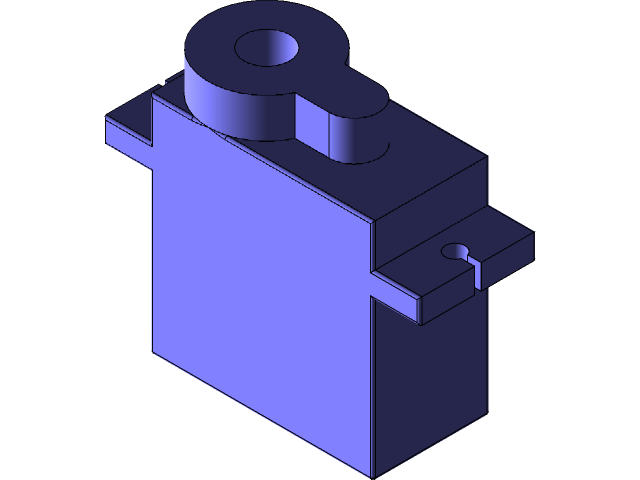

　　从结构设计层面看，这款舵机的主体外壳采用卡扣式拼接结构，上下壳体通过定位卡槽配合，不需要额外打胶就能实现内部齿轮组、控制电路板、驱动电机的封装，外壳两侧伸出的安装耳是最核心的安装定位基准，两个安装耳上的通孔中心距、孔径都有严格的尺寸公差，设计安装座时如果孔位偏差超过0.2mm，装配时就会出现壳体受挤压变形，挤压内部齿轮组导致转动阻力变大，甚至出现扫齿的故障。输出轴位于壳体上部的凸台中心，轴上带有标准的十字舵盘安装槽，配套的塑料舵盘通过螺钉锁紧在输出轴上，设计外接摆臂时要注意摆臂的回转半径不能超出舵机上部凸台的外轮廓边界，避免摆臂转动时与壳体上沿发生剐蹭。

　　实际应用场景里，这类微型舵机常被用在小型云台俯仰转向、3D打印机自动调平机构、小型机械夹爪开合驱动、航模舵面控制、智能小车转向机构这些负载不大的场合，选型时要注意它的输出扭矩有限，垂直悬挂负载不能超过额定值，否则会出现丢步、定位不准的问题。建模过程中还原了内部齿轮组的传动比关系、电位计与输出轴的同轴连接结构，以及外壳上的标签定位槽细节，安装耳的避让缺口、输出轴的凸台高度都按照实物尺寸做了还原，能直接用于小型设备的装配干涉检查，不需要重新测绘尺寸。设计安装结构时还要注意舵机的出线方向，尾部的导线引出位置要预留足够的走线空间，避免导线被壳体与安装座挤压破损，造成舵机供电或信号中断。这类微型舵机的整体重量只有9g左右，在对重量有严格要求的航模、便携类设备结构设计中，这个重量参数也是选型时的核心考量点，过重的执行部件会直接影响整机的负载平衡与续航表现。
