可折叠便携三米悬臂式作业梯结构

　　在车间设备运维、仓储高位理货、生产线旁临时登高作业的场景里，这类带脚轮的悬臂式折叠梯是非常实用的辅助工装，区别于传统固定焊接的登高梯，它的设计核心围绕“随用随走、收放便捷、作业安全”三个核心需求展开，不需要额外的预埋安装、也不占用固定的工位空间，适配绝大多数离散制造车间的临时登高作业需求。

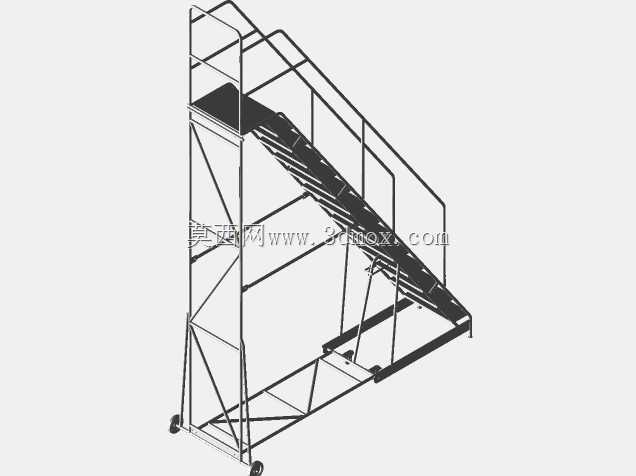

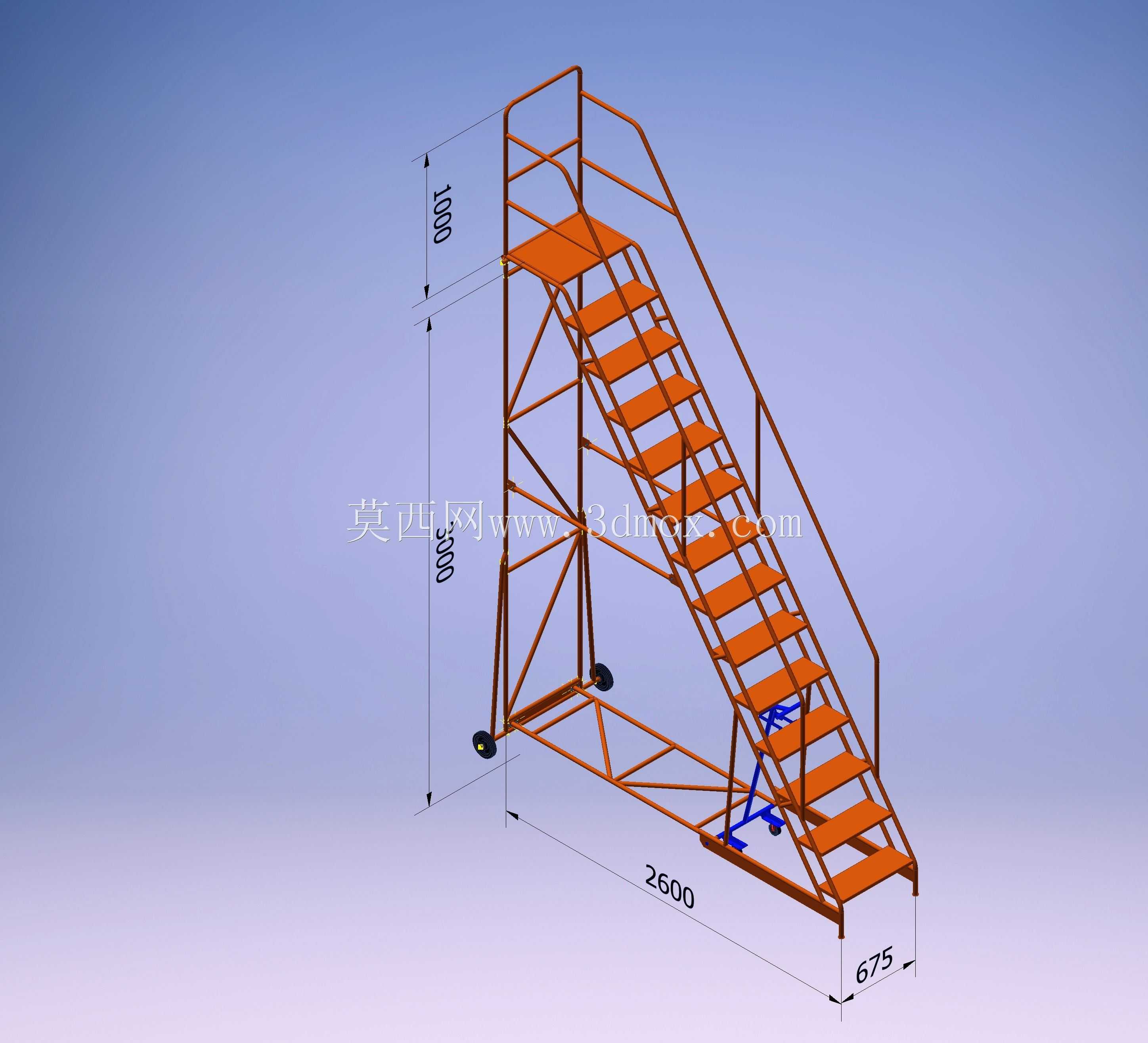

　　从结构设计逻辑来看，这款梯具总登高作业高度为3米，主体采用矩形钢管焊接成型的框架式结构，踏步采用防滑花纹钢板弯折成型，每级踏步的高度差控制在180-200mm区间，符合人体工程学的登高步幅，避免长时间上下梯带来的腿部疲劳；顶部作业平台尺寸预留了足够的站立操作空间，平台周边设置高度不低于1米的安全防护栏，护栏横杆间距符合安全规范要求，防止作业人员从平台侧方跌落。梯身底部配置四个带刹车的万向脚轮，推移时脚轮可自由转向，到位后踩下刹车即可锁定轮组，避免作业过程中梯身滑移；区别于普通直梯的倚靠式受力，这款悬臂梯采用自稳式框架结构，底部框架向踏步侧延伸出足够的支撑跨度，重心始终落在底部支撑框架的投影范围内，即使作业人员在平台上小幅探身操作，也不会出现梯身倾覆的风险。

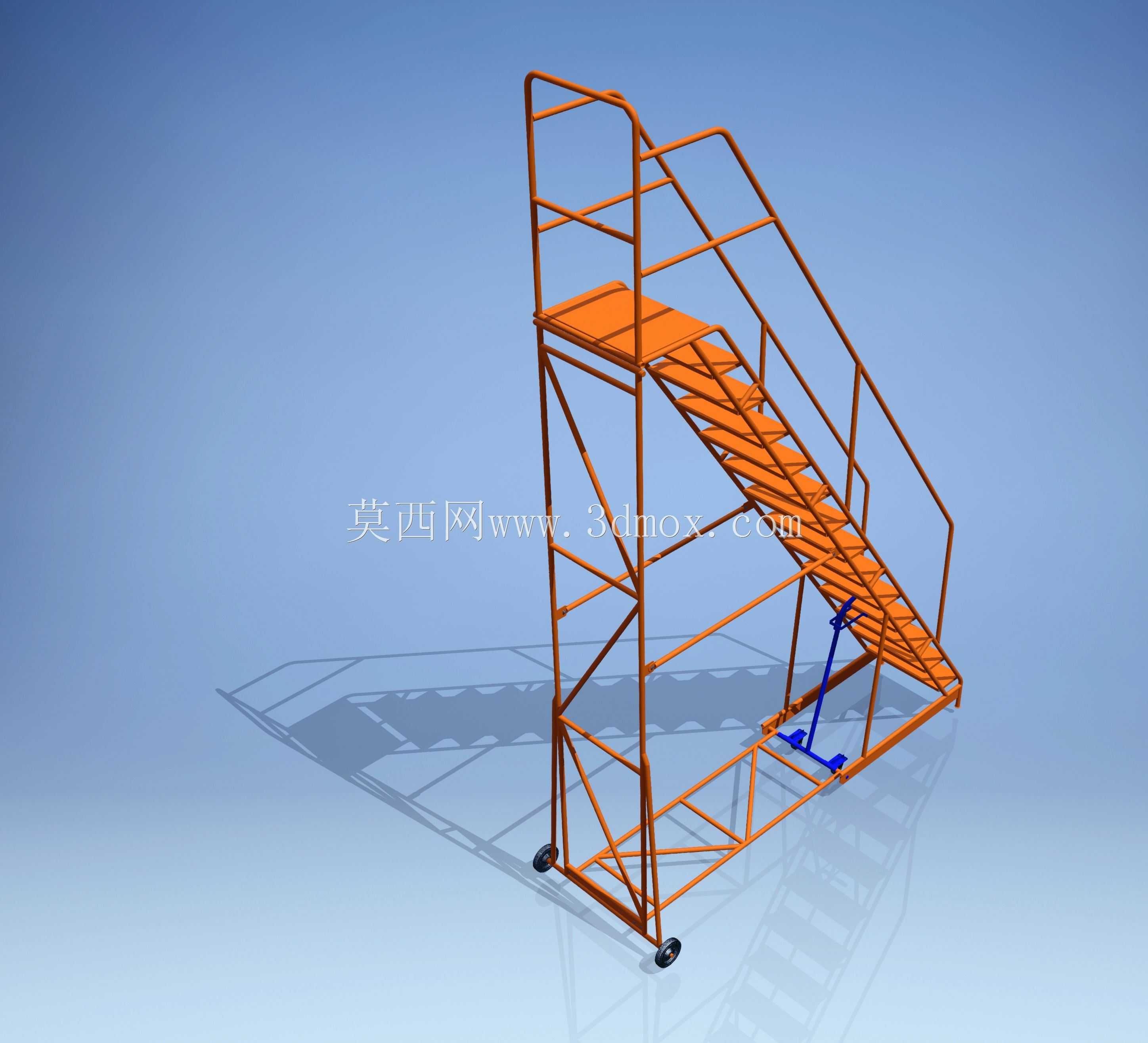

　　可折叠的结构设计是这款梯具的核心亮点，梯身侧面的斜向支撑采用带锁止铰链的连接结构，非使用状态下可以将踏步段连同护栏整体向主框架侧折叠收拢，收拢后的整体厚度仅为展开状态的三分之一，可直接推到车间墙角、设备间隙等闲置区域存放，不会占用生产通道的通行空间。梯身底部还设置了可伸缩的支撑顶杆，当梯具移动到位展开后，可将蓝色的支撑顶杆向下伸出抵紧地面，进一步分散梯身的承重载荷，在不平整的车间地面上也能通过调整顶杆伸出长度，让整个梯身保持水平稳定，避免出现踏步倾斜的安全隐患。

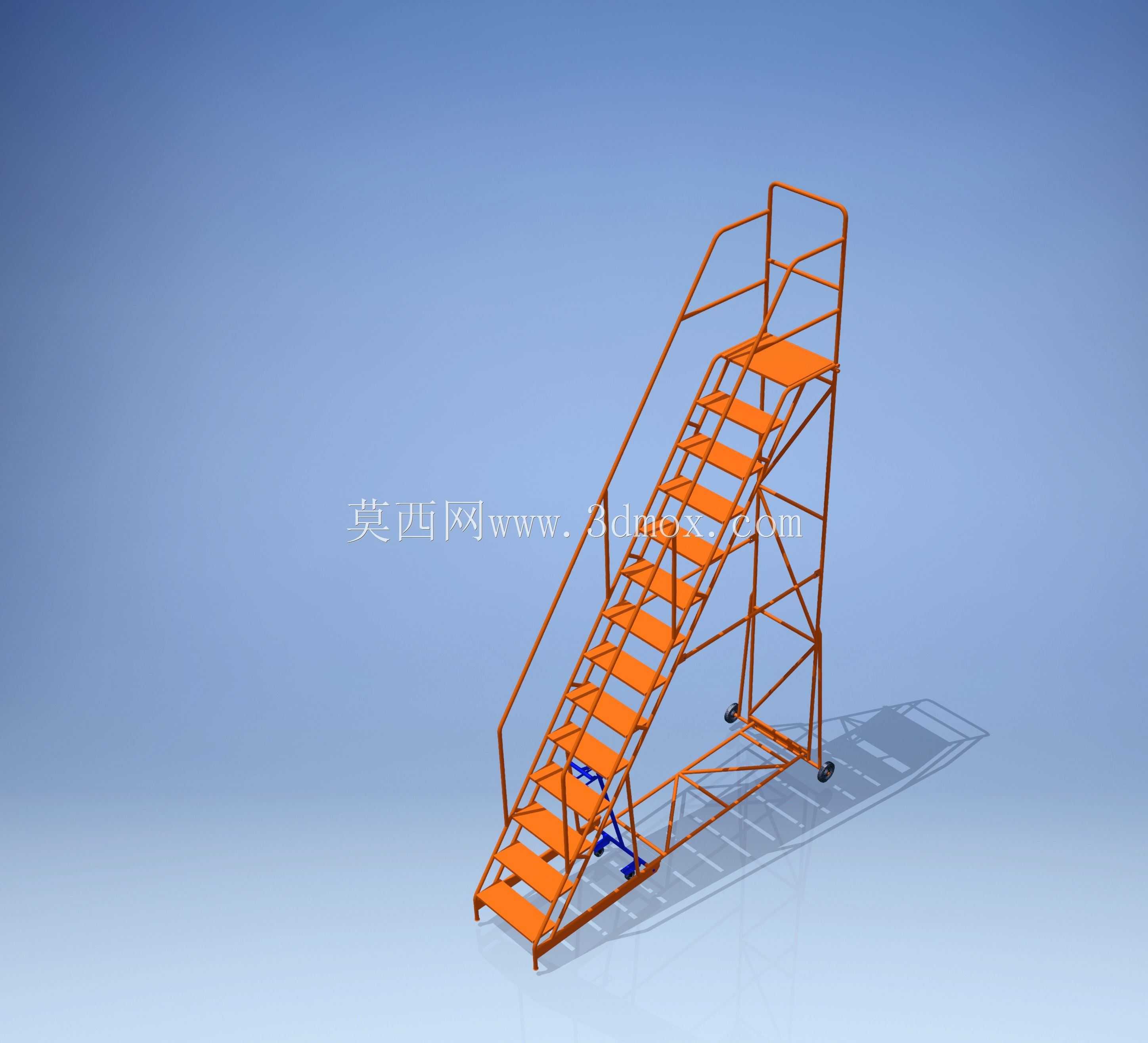

　　从实际使用的边界条件来看，这款梯具的额定承重按照单人作业加随身工具的总载荷设计，可满足常规设备检修、管线维护、物料取放等作业的承重需求；整体框架的焊接位置全部做了打磨去毛刺处理，表面喷涂橙色防锈漆，既可以在车间环境中起到醒目的安全警示作用，也能抵御车间内的油污、水汽侵蚀，延长梯具的使用寿命。设计过程中特意规避了外凸的尖锐棱角，所有管材端部都加装了塑料封盖，避免推移和使用过程中剐蹭周边设备或者划伤作业人员。

　　在选型适配层面，这类悬臂梯不需要依赖墙面或者设备作为支撑点，可独立放置在设备旁、货架间、管线下方等各类需要登高的位置，相比传统的人字梯，它的顶部平台可提供持续的站立作业面，作业人员不需要一直踩在踏步上维持平衡，可解放双手完成拆装、接线、清点等操作，大幅提升临时登高作业的效率和安全性。折叠结构的锁止机构采用弹簧插销设计，展开和收拢操作不需要额外工具，单人即可在半分钟内完成状态切换，脚轮的配置让单人也可轻松推移整梯，不需要多人搬运，非常适合多工位轮流使用的作业场景。

　　结构建模过程中，所有管材的拼接位置都预留了合理的焊接余量，铰链和锁止件的安装位都做了同轴度校验，避免加工装配后出现折叠卡滞、锁止不到位的问题；脚轮的安装座采用加厚钢板焊接在主框架底部，可承受反复推移带来的冲击载荷，支撑顶杆的端部配置橡胶防滑垫，抵紧地面时不会划伤车间环氧地坪，同时增大摩擦力进一步提升防滑性能。整体结构没有采用复杂的异形构件，全部采用常规标准管材和标准五金件加工，加工成本可控，后期维护更换配件也非常方便，即使出现脚轮损坏、插销磨损的情况，也可直接采购标准件快速更换，不需要整梯报废。
