垂直斗式杯料连续输送升降设备结构

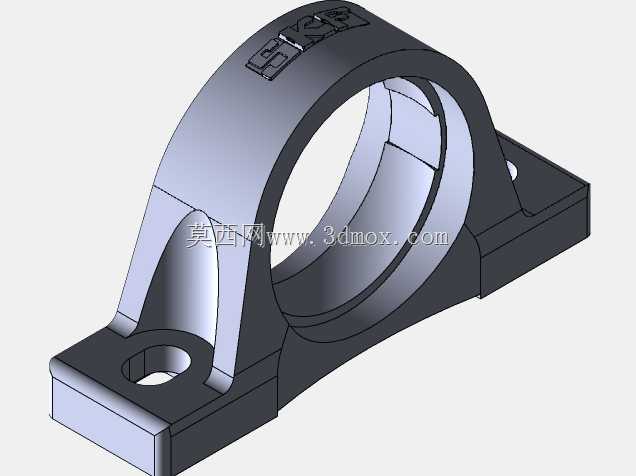

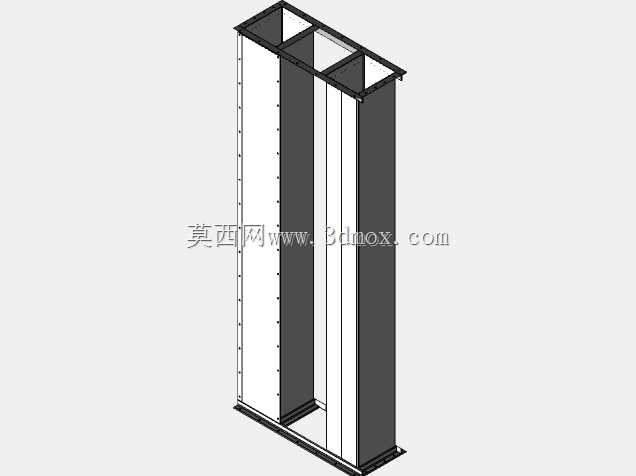

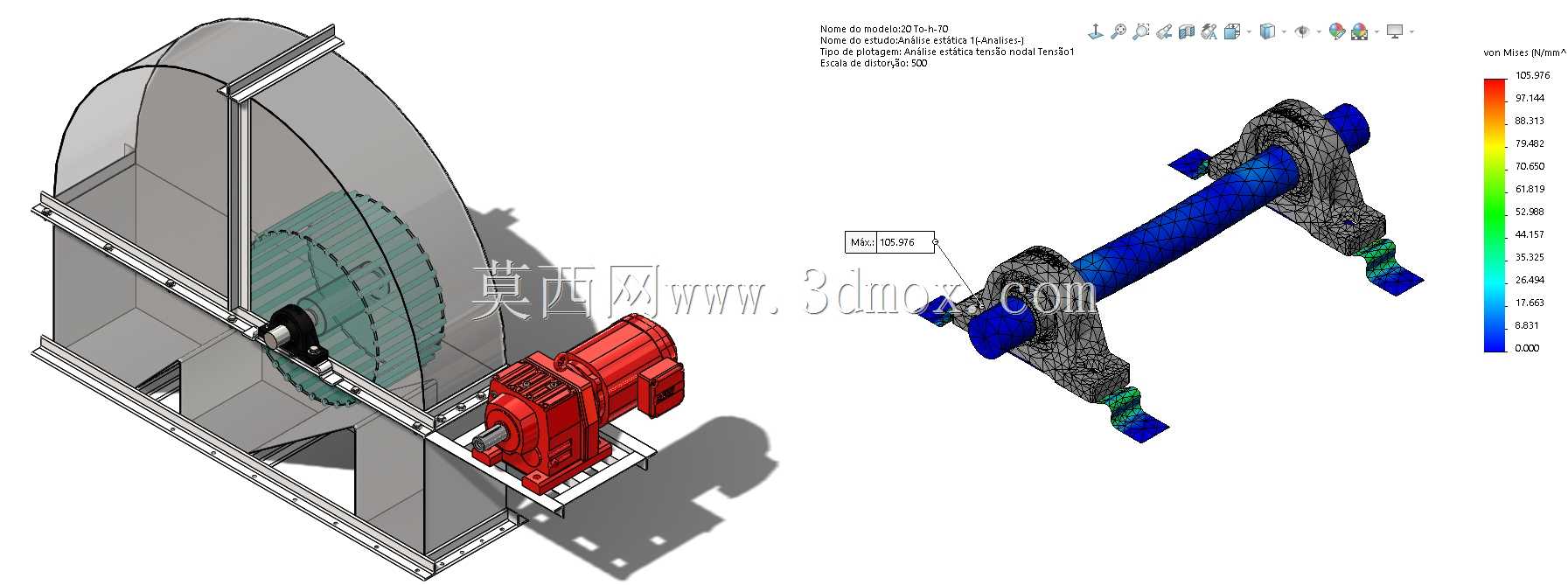

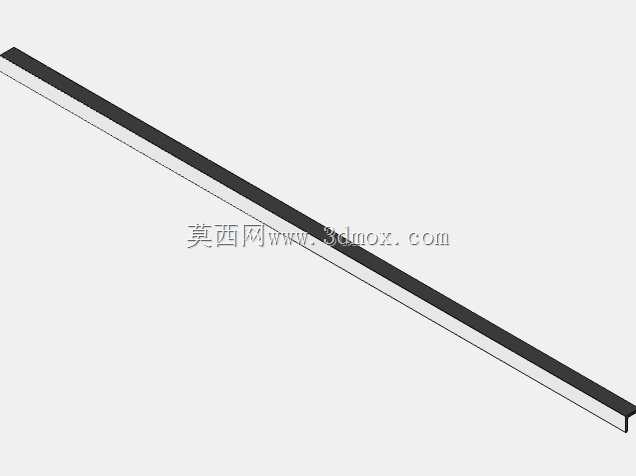

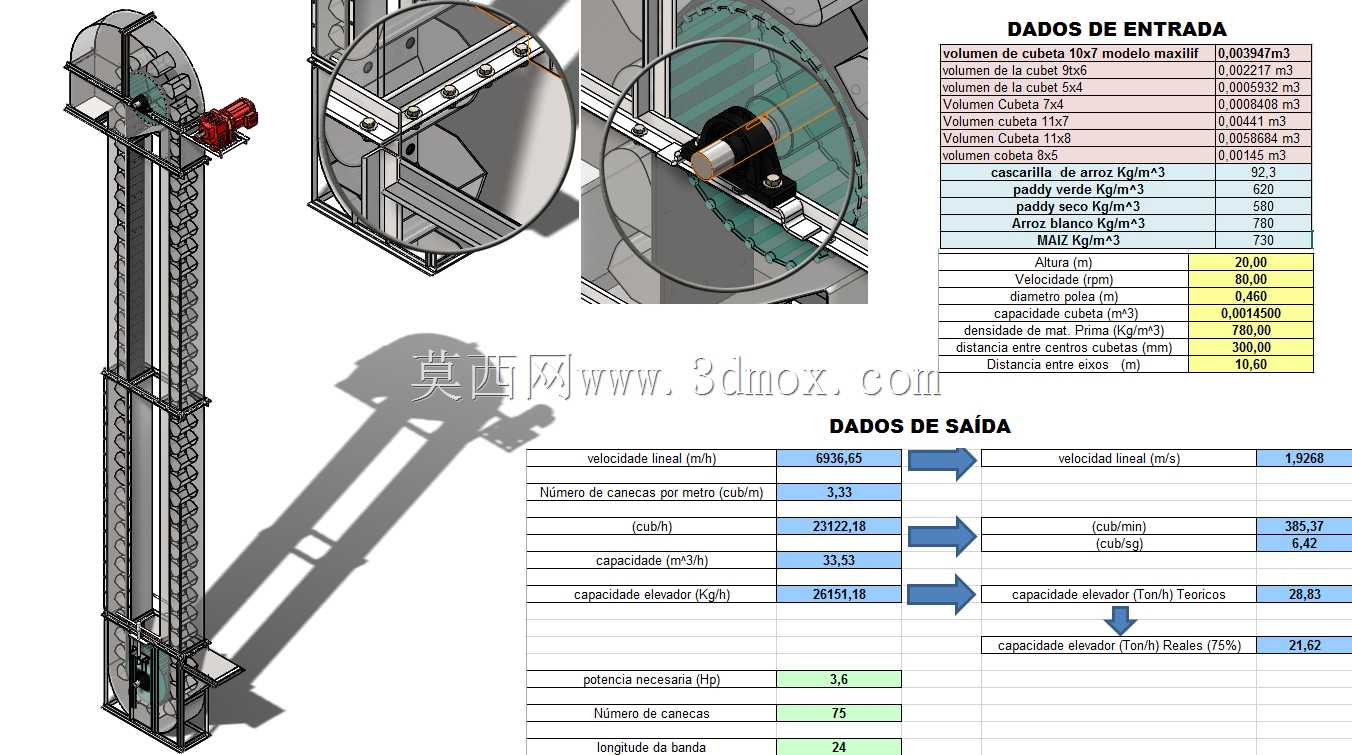

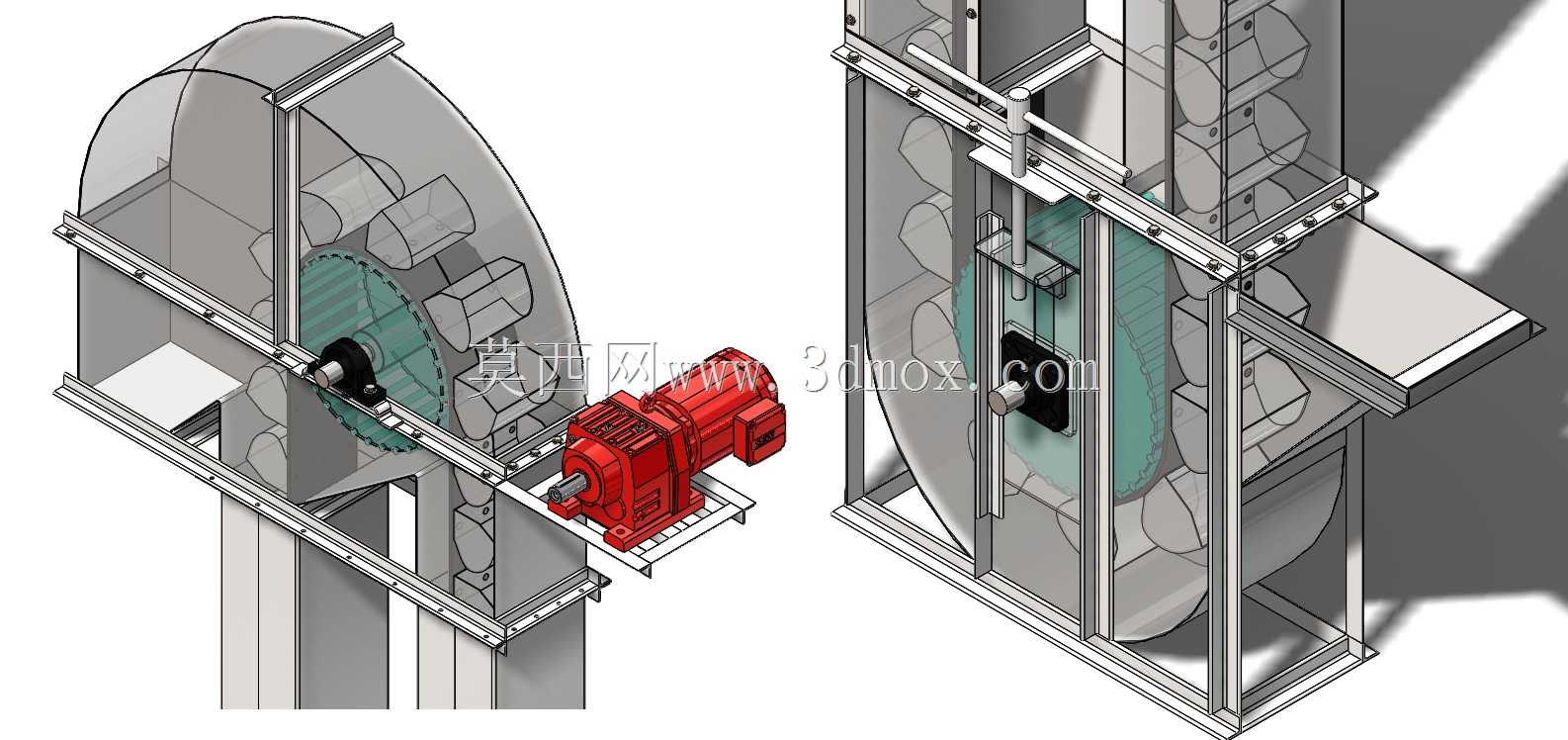

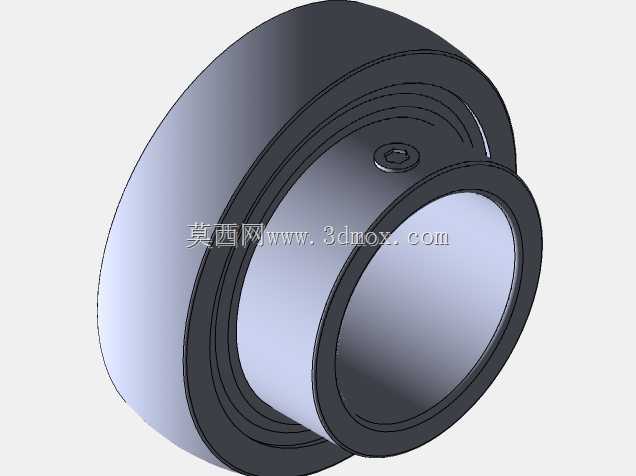

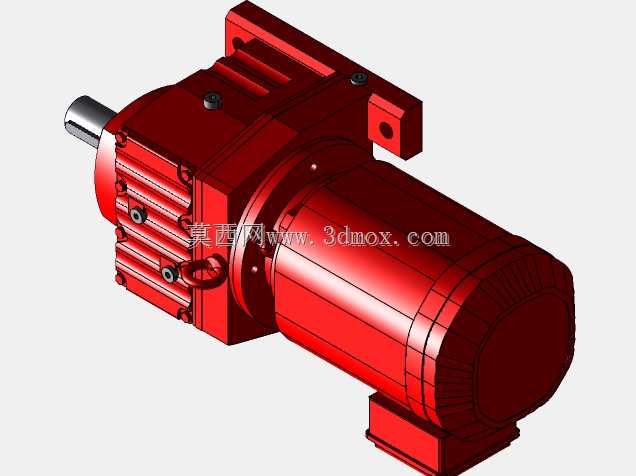

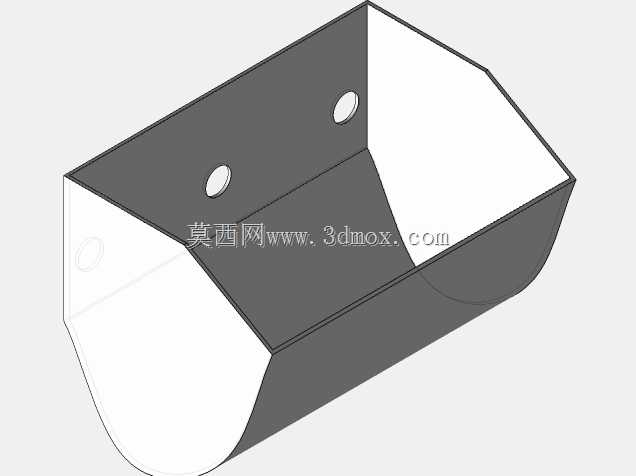

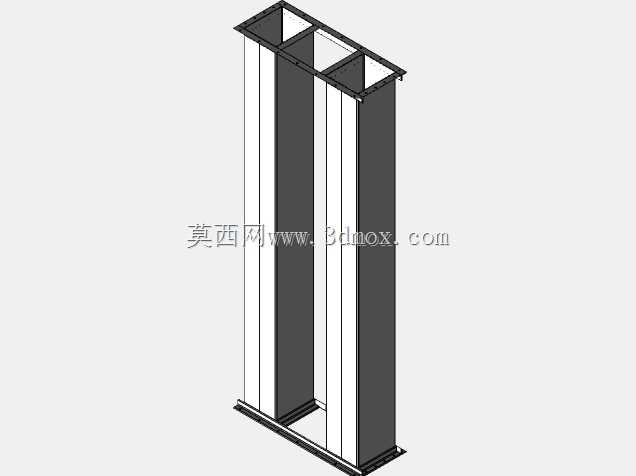

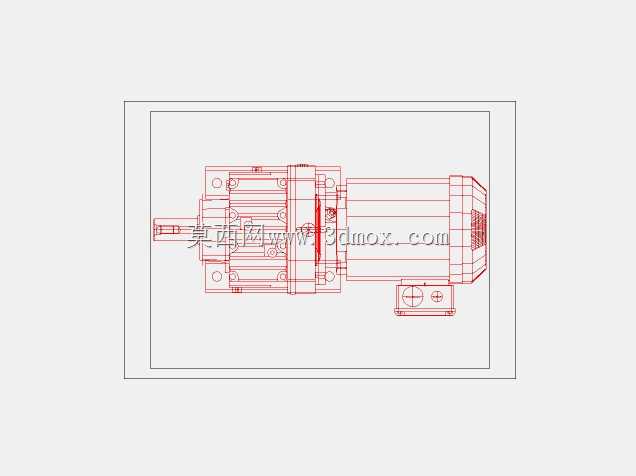

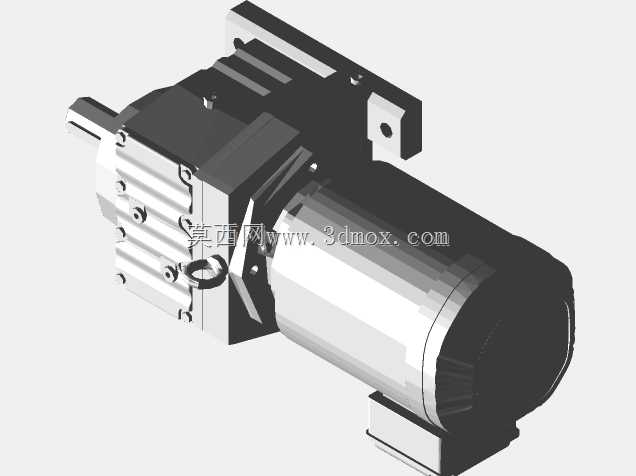

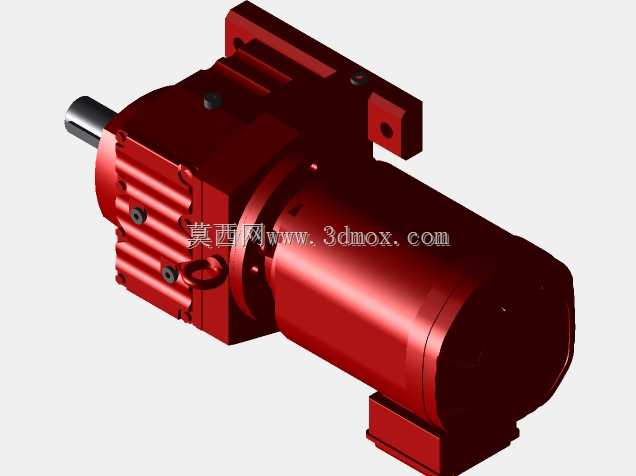

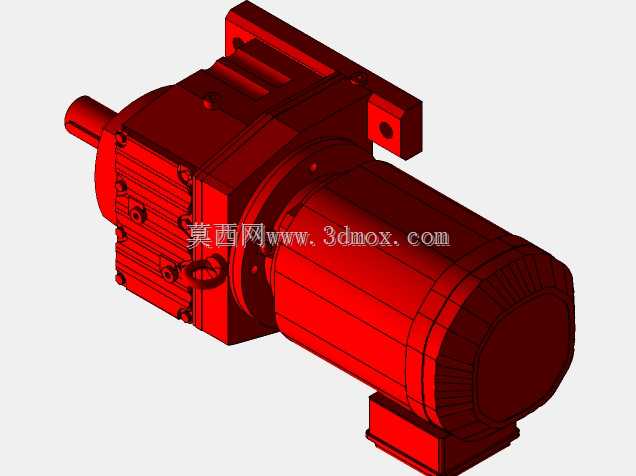

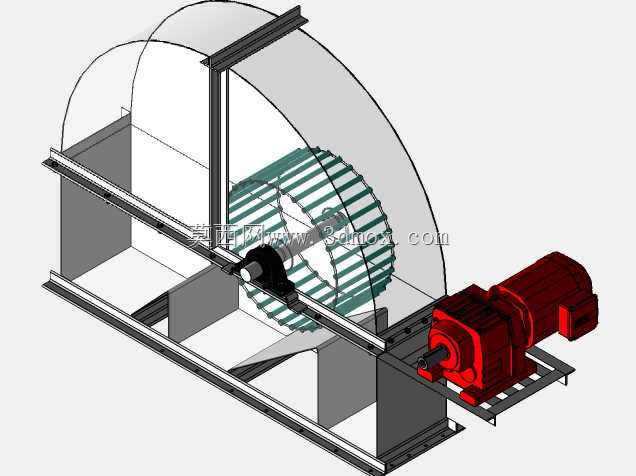

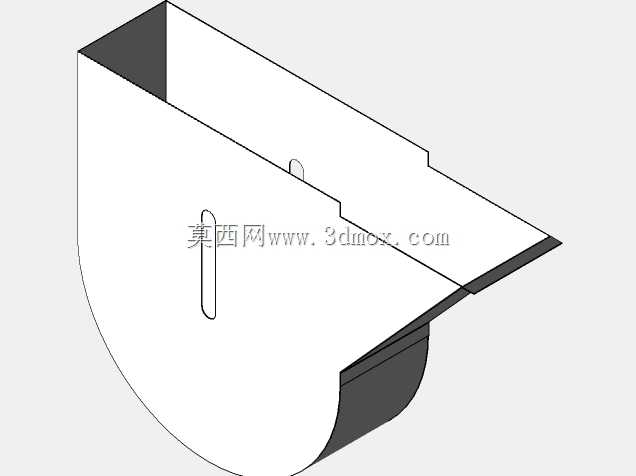

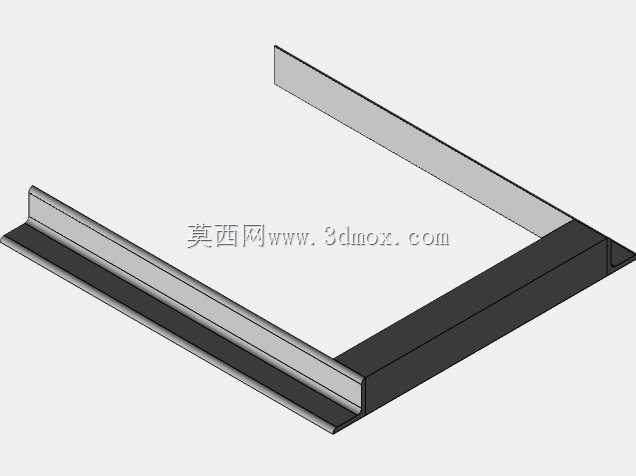

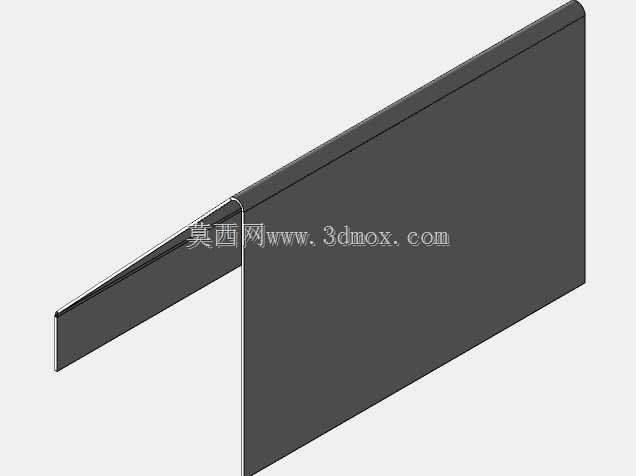

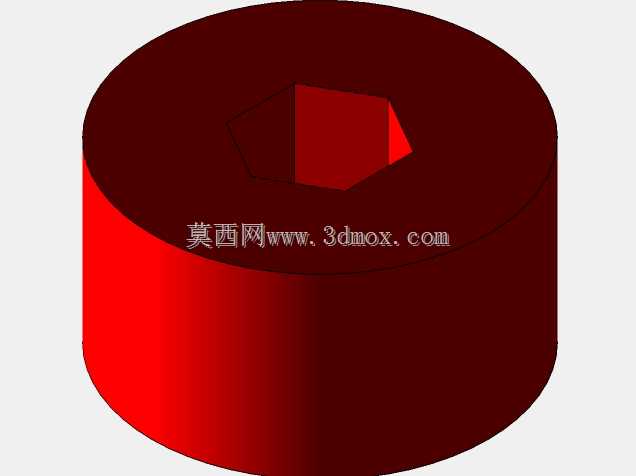

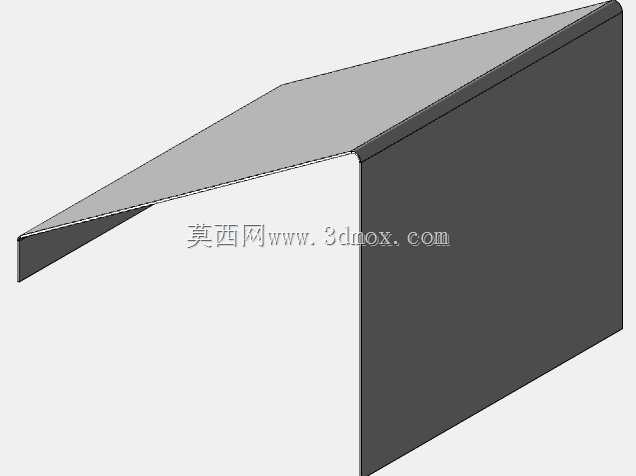

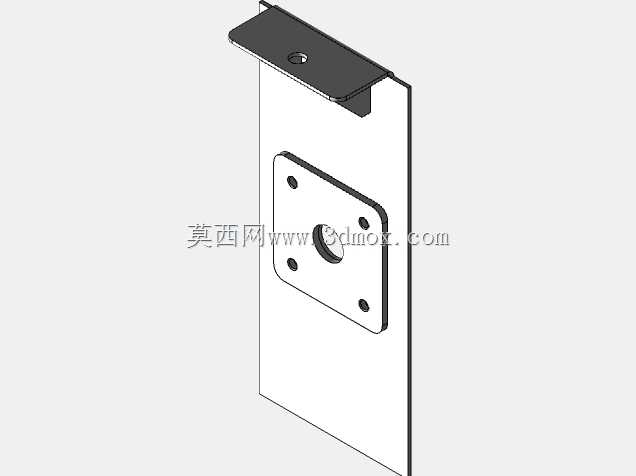

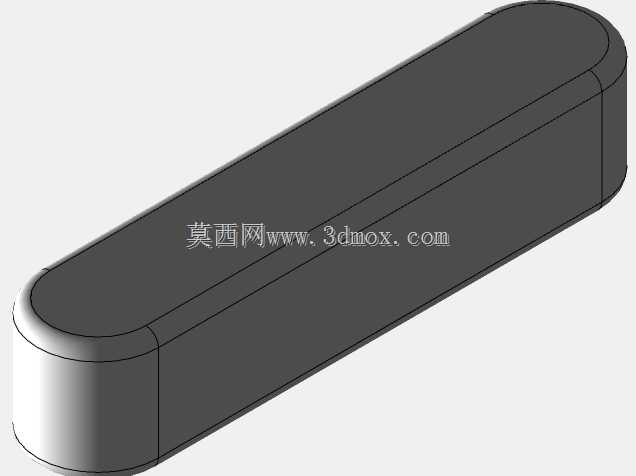

　　该垂直输送结构主要面向散状颗粒、小型杯装工件的连续高位输送场景，常见于粮食加工产线的原粮入仓工序、小型五金件加工产线的工序间工件转运、食品包装线的成品料高位补料环节，可在狭小的厂房竖向空间内完成物料从低位到高位的稳定输送，相比倾斜皮带输送结构，占地面积可压缩六成以上，适配层高有限、平面布置紧张的老旧车间改造项目。设备整体采用立式框架承载结构，主框架采用型钢焊接成型，框架两侧设置贯通式导轨槽，为料斗的运行提供全程导向约束，避免运行过程中料斗出现偏摆、卡滞问题。驱动单元布置在设备顶部侧方，采用链轮链条传动结构，驱动轴两端配套调心滚子轴承，可抵消长轴运行过程中的挠曲变形，传动链条上按固定间距挂载专用料斗，料斗采用深腔弧形设计，

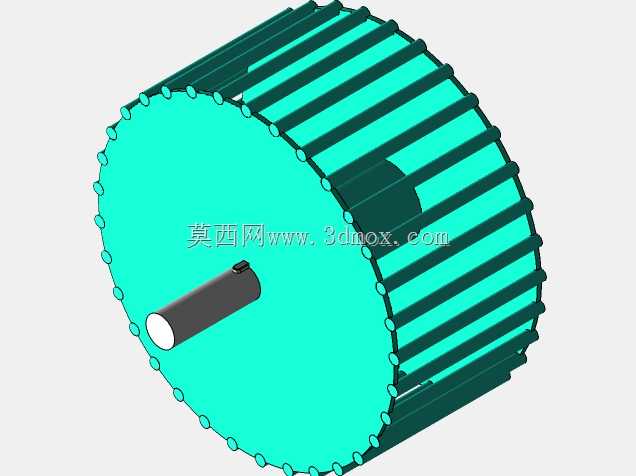

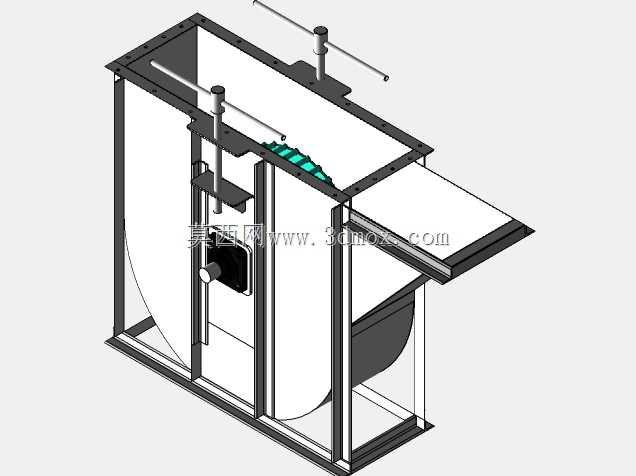

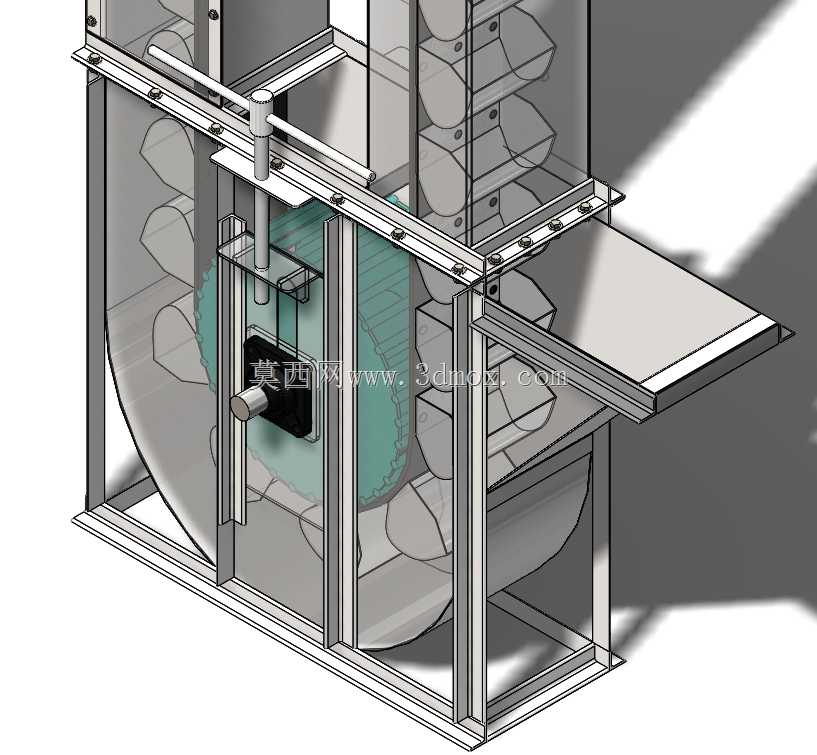

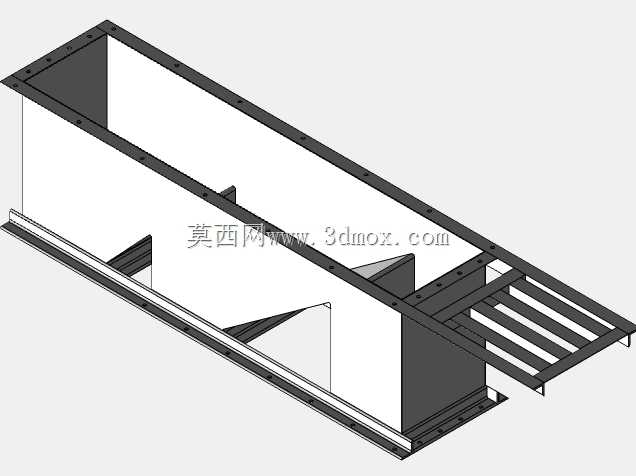

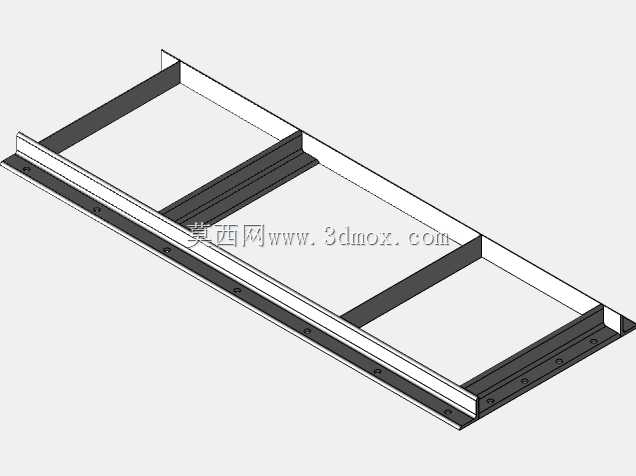

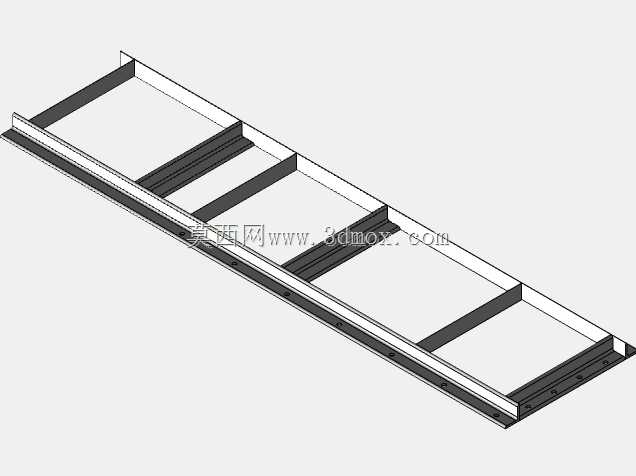

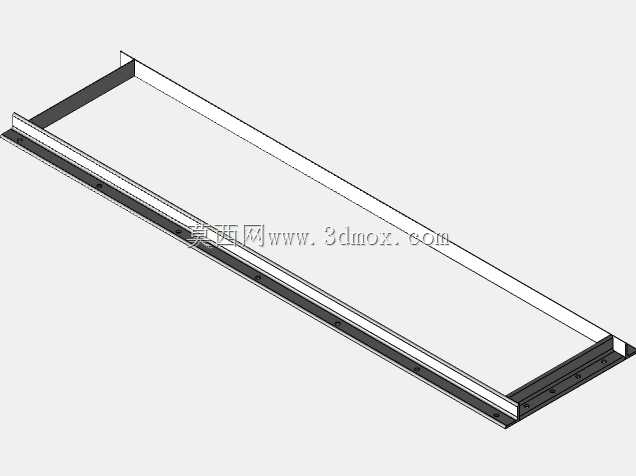

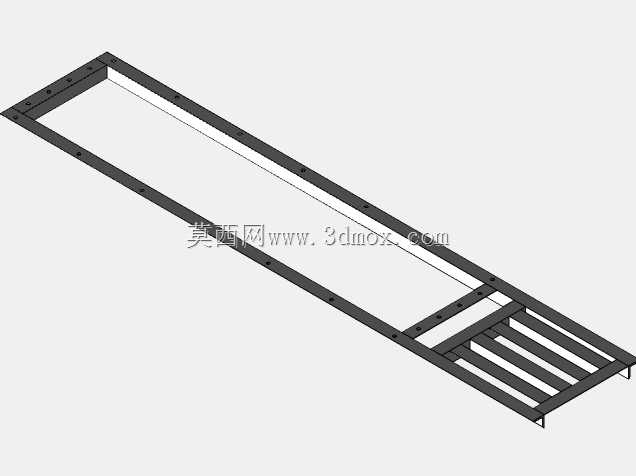

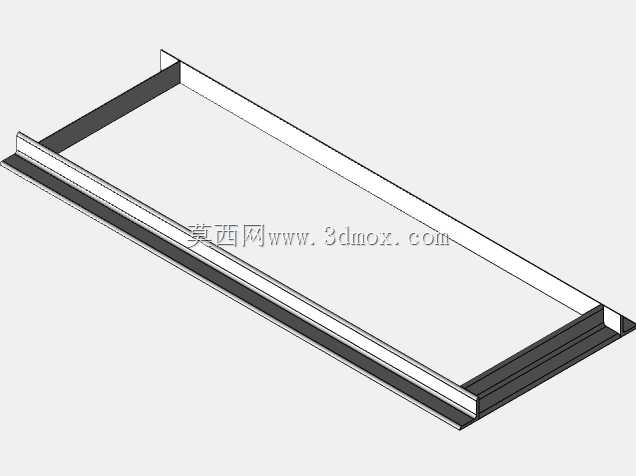

　　进料段位于设备底部低位区域，物料可直接从进料口落入回程至底部的料斗内，随着链条带动料斗向上运行，到达顶部卸料位置时，料斗沿导轨轨迹完成翻转动作，将内部承载的物料沿顶部出料口卸出，全程无多余中间转运环节，输送过程中物料撒漏量可控制在极低水平。设计过程中优先考虑了运行稳定性与维护便捷性的平衡，框架分段采用螺栓拼接结构，可根据现场实际输送高度需求调整段数，无需整体重新焊接制作，适配2米到12米区间内的不同提升高度需求；底部设置张紧调节机构，可通过调整底部从动轴的位置补偿链条运行磨损带来的伸长量，避免链条跳齿、打滑问题；导轨在进料、卸料两个关键位置做了仿形曲线设计，进料段导轨引导料斗保持水平接料姿态，避免进料时物料从料斗边缘洒落，

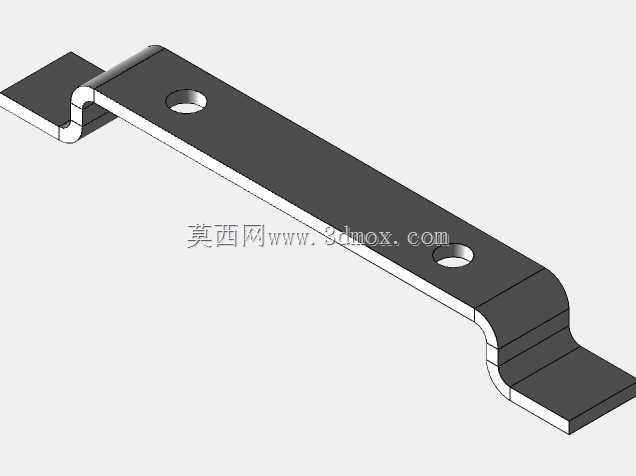

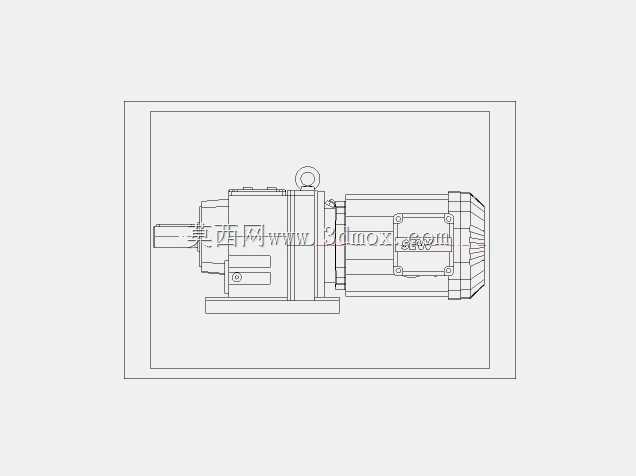

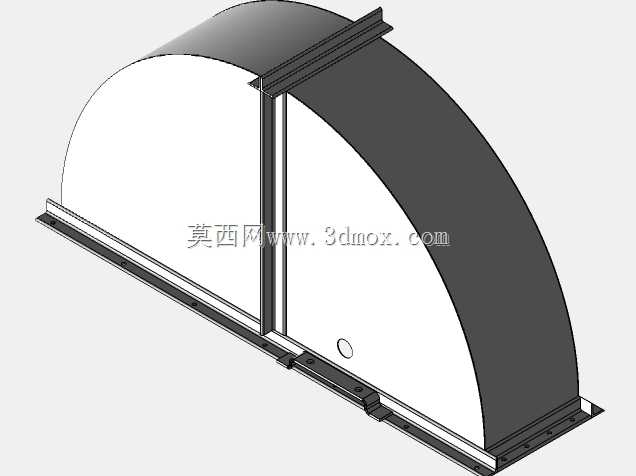

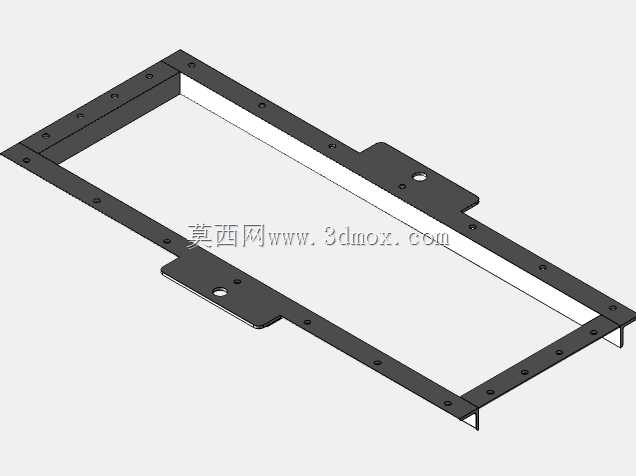

　　卸料段导轨引导料斗按固定角速度翻转，保证卸料轨迹精准落入出料溜槽，不会出现物料回带至回程段的问题。安装边界方面，设备底部需预留不小于1.2倍框架宽度的检修操作空间，用于日常张紧调整、底部积料清理作业；顶部驱动单元侧方需预留电机散热与检修拆卸空间，侧方进料口、顶部出料口的对接法兰采用标准矩形接口，可直接与上下游的进料溜槽、出料溜槽螺栓连接，无需额外做过渡转接结构；框架整体通过底部膨胀螺栓与地面基础固定，高位段可根据现场建筑结构设置侧向附墙支撑，当提升高度超过6米时，每间隔3米设置一组附墙连接件，抵消设备运行过程中的横向振动，保证运行过程中框架整体晃动量控制在允许范围内。料斗的挂载结构采用快拆式销轴连接，当单个料斗出现磨损、变形时，

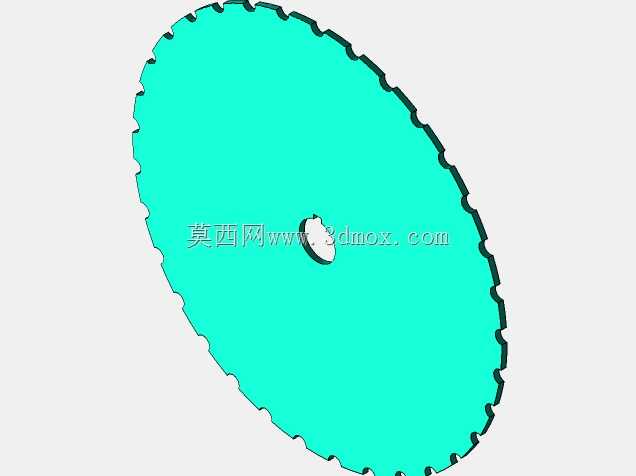

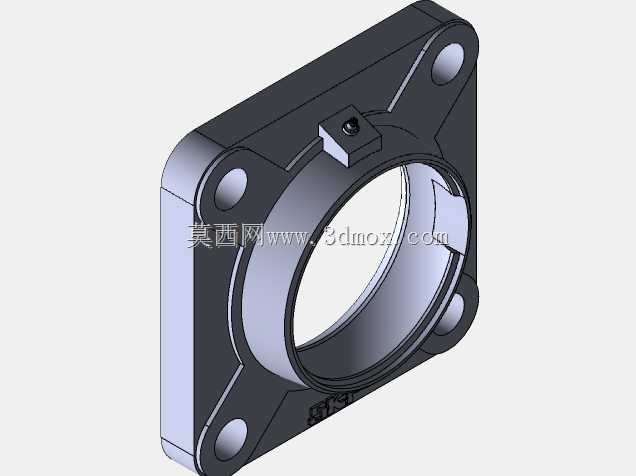

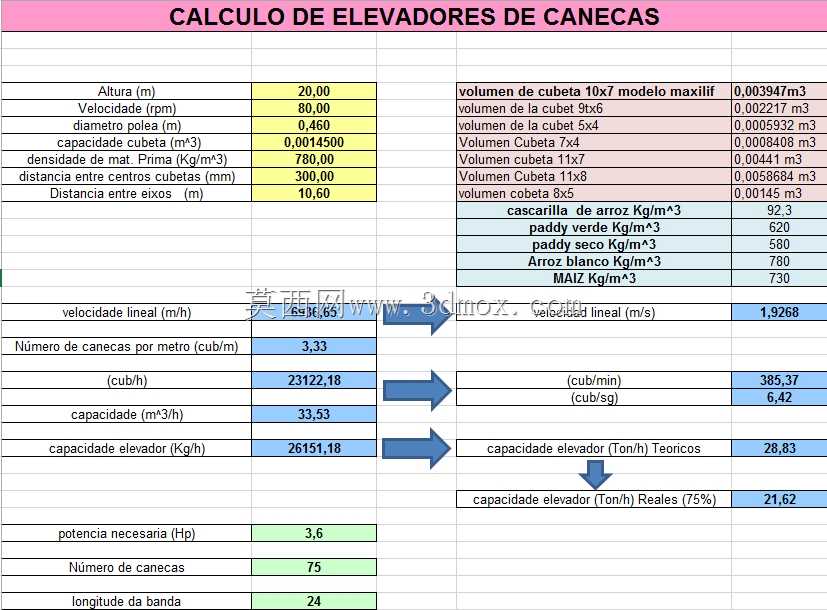

　　无需拆卸整根链条即可完成单个料斗的更换作业，大幅缩短日常维护的停机时间；传动链轮采用齿面淬火处理，耐磨性能满足长期连续运行的工况要求，轴承座配套密封端盖，可阻挡输送过程中的粉尘进入轴承内部，延长轴承的维护周期。针对不同物料的特性，料斗可调整挂载间距与运行速度，对于流动性较好的颗粒物料，可适当提高运行速度、加大料斗间距提升输送效率，对于易碎的杯装成品工件，可降低运行速度、加密料斗间距，避免工件在输送过程中出现磕碰损伤，设备的输送能力可通过调整驱动电机转速、更换不同容积的料斗实现灵活适配，无需对主体框架结构做大规模改动。
