DN80进DN65出卧式离心泵结构设计

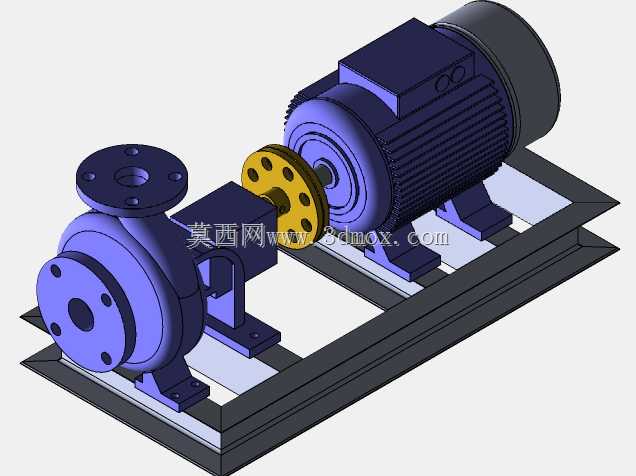

　　这款卧式离心泵采用电机与泵体直联共底座的结构设计，通过弹性联轴器实现动力传递，能有效抵消泵轴与电机轴的微小同轴度偏差，降低运行过程中的振动传递，延长两端轴承的使用寿命。从结构布局来看，泵体入口为DN80轴向进水结构，出口为DN65径向出水结构，这种流道设计适配多数工业循环系统的管路走向，入口大口径可降低进水侧流速，减少汽蚀发生概率，出口缩径设计可提升输出压力，满足中低扬程流体输送的工况需求。在实际工业场景中，这类泵组常应用于工厂循环冷却水系统、生产工艺流体输送、暖通空调水循环、中小型给排水管网等场景，可输送常温清水或物理化学性质与水相近的无固体颗粒介质，运行转速匹配常规四级异步电机的输出转速，运行平稳性较好，

　　日常维护仅需定期检查机械密封磨损情况、联轴器弹性块老化程度以及底座固定螺栓的预紧力即可。设计过程中，泵体与电机共用一体化焊接底座，底座预留了对应地脚螺栓的安装孔位，安装时只需将底座找平固定，再对接进出口管路即可完成就位，无需额外制作独立的泵体与电机安装支架，大幅缩短现场安装的调试周期。泵体的过流部件采用蜗壳式流道设计，叶轮为闭式结构，能在保证输送效率的同时，减少介质在流道内的湍流损失，联轴器外侧的黄色弹性块为易损件，更换时无需拆解泵体与电机，只需拆开联轴器护罩即可完成更换，降低后期运维的工作量。从安装边界来看，整机的重心落在底座中心区域，进出口法兰的端面位置、电机接线盒的朝向都预留了足够的操作空间，方便现场管路对接与电气接线作业，泵体的轴承座位置预留了润滑脂加注口，可在不停机的状态下完成日常润滑保养，适配连续运行的工业生产工况。
