离心泵剖视结构三维设计方案

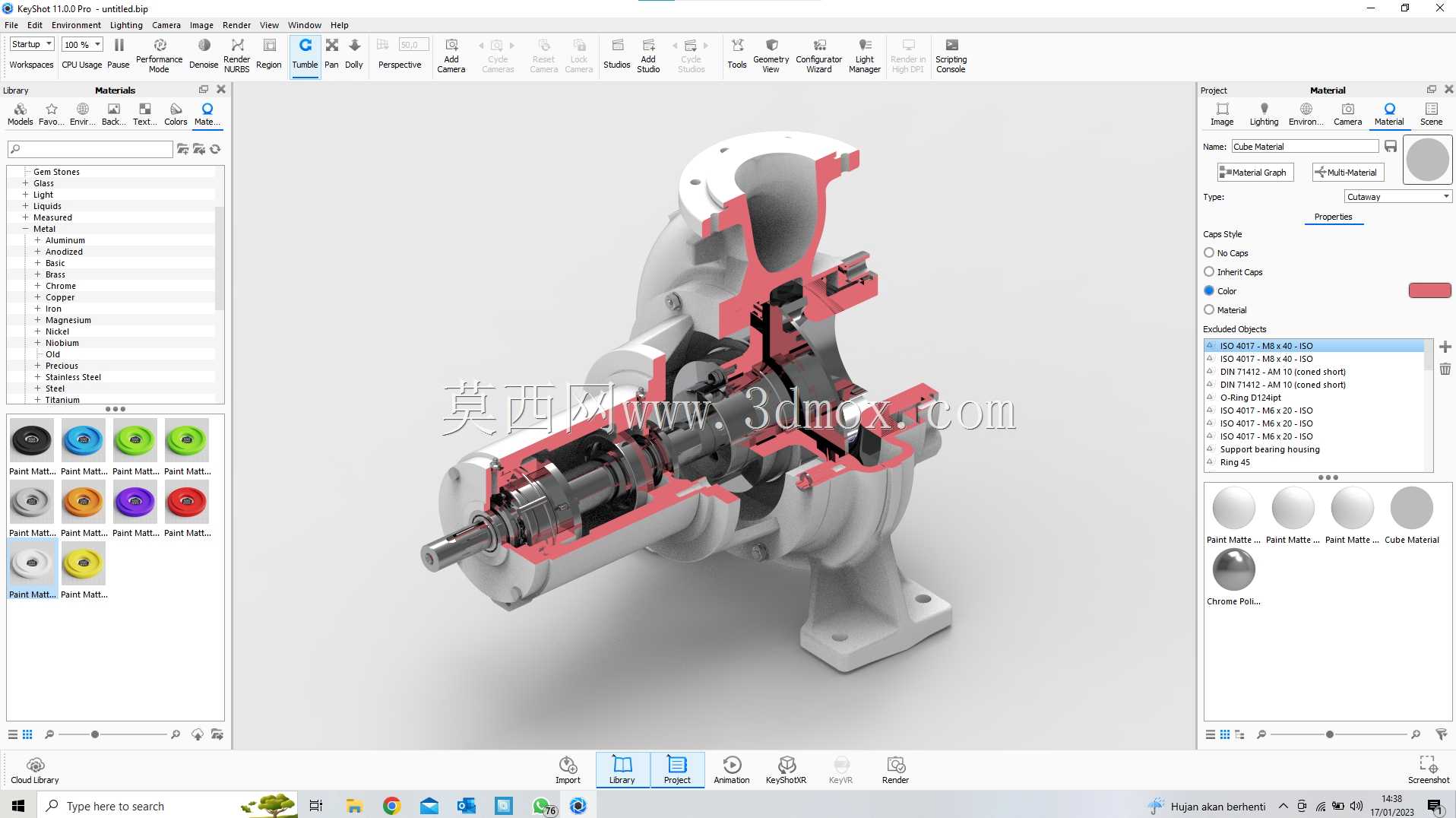

　　本次呈现的离心泵三维结构，采用全剖视的展示形式，将泵体内部的叶轮腔、密封腔、轴承支撑段、轴系传动结构完整呈现，可直接用于结构校核、装配干涉检查以及生产前的工艺评审环节。从实际应用场景来看，这类单级悬臂式离心泵广泛覆盖民用供水、工业循环水输送、化工介质增压、暖通系统水循环等工况，不同工况下仅需调整过流部件材质与密封形式，即可适配清水、弱腐蚀性液体、含少量颗粒的介质输送需求，是通用流体输送领域应用占比最高的泵型之一。

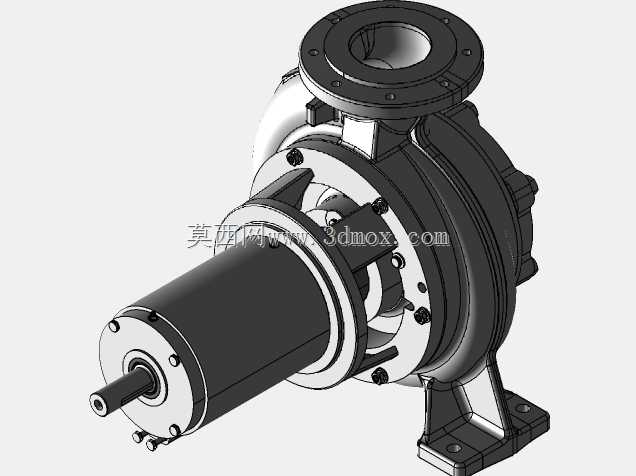

　　从功能特性来看，该结构采用后开门式设计，检修时无需拆卸泵体进出口管路与电机连接，即可抽出整个转子组件完成密封更换、叶轮检修等操作，大幅降低现场运维的工作量。泵脚与泵体采用一体化铸造结构，安装时通过地脚螺栓固定在混凝土基础或钢制机架上，进出口法兰采用标准径向密封结构，可直接对接同通径的工业管路，无需额外加工转接结构。轴系部分采用两端角接触球轴承加圆柱滚子轴承的组合支撑形式，靠近叶轮端的轴承主要承受径向载荷与轴向水推力，靠近联轴器端的轴承辅助定位轴系，抵消运行过程中的残余轴向力，保证叶轮在泵腔内的运行间隙稳定，避免叶轮与泵壳、密封环发生摩擦。

　　设计过程中首先确定的是泵的水力性能参数边界，根据额定流量、扬程反推叶轮的进出口直径、叶片出口安放角、蜗壳流道的截面变化规律，在保证水力效率的前提下，控制泵体的整体外形尺寸，避免流道过度扩张造成的水力损失。密封腔的尺寸设计预留了机械密封与填料密封两种安装空间，用户可根据输送介质的温度、腐蚀性、泄漏等级要求选择对应的密封形式，密封腔周围预留了冷却冲洗接口，可外接冲洗管路对密封端面进行降温冲洗，延长密封件的使用寿命。泵体上的排气孔、泄放孔位置均设置在不影响管路安装的侧面，开机前可通过排气孔排净泵腔内空气，避免气缚现象发生，停机检修时可通过泄放孔排净泵腔内残留介质。

　　安装边界方面，泵的轴中心高按照标准泵型尺寸设计，可直接匹配同功率等级的标准电机，通过联轴器直连传动，无需额外定制机架或调整安装高度。泵脚的安装孔间距、孔径均符合通用离心泵的安装尺寸规范，替换现有老旧泵型时无需重新浇筑基础或改动管路位置，可直接完成替换安装。叶轮与泵轴之间采用键连接加叶轮螺母锁紧的结构，螺母的旋向与泵轴旋转方向相反，运行过程中螺母会在介质阻力作用下自行锁紧，避免长时间运行出现螺母松动导致叶轮窜动的问题。泵体与泵盖之间的密封采用耐油橡胶石棉垫，密封面的加工粗糙度控制在Ra3.2以内，保证中低压工况下的静密封无泄漏。

　　从结构细节来看，叶轮的前后盖板处均设置了密封环，密封环采用可更换的耐磨铸铁材质，运行一段时间后密封环间隙磨损超标时，仅需更换密封环即可恢复泵的性能，无需更换整个叶轮或泵体，大幅降低备件成本。轴承箱内设置了挡油盘与油位观察孔，可实时监控润滑油位，润滑油采用飞溅润滑方式，无需额外配置强制润滑系统，结构简单可靠，适合长期连续运行的工况。联轴器端设置了安全防护罩安装位，现场安装完成后可加装防护罩，避免运行过程中旋转部件卷入杂物或造成人员伤害。整个结构的壁厚设计充分考虑了铸造工艺要求，不同壁厚之间采用圆角过渡，避免铸造过程中出现缩松、气孔等缺陷，同时保证泵体在额定工作压力下的强度余量，满足1.5倍额定压力的水压试验要求。
