洁净室物料检测输送工作站结构设计

　　这套设备主要面向电子元器件、精密光学组件、医用耗材等对生产环境洁净度有明确要求的生产场景，搭建在万级或千级洁净车间内部，承担来料入洁净区后的外观缺陷检测、工位间物料转运的核心工序，避免人工进出洁净室带来的微粒污染风险，同时替代人工完成高重复度的目检作业，降低长时间目视检测带来的漏检、错检概率。从整体布局来看，设备采用透明围护结构搭建独立的洁净操作小室，围护板材选用低发尘量的亚克力与阳极氧化铝型材框架拼接，所有拼接缝隙做密封压条处理，减少外部未过滤空气渗入操作区，小室顶部预留FFU风机过滤单元的安装位，可根据实际生产的洁净等级要求匹配对应过滤效率的滤芯，操作区内部地面采用防滑不锈钢铺板，所有边角做圆弧过渡处理，避免积尘难以清洁。

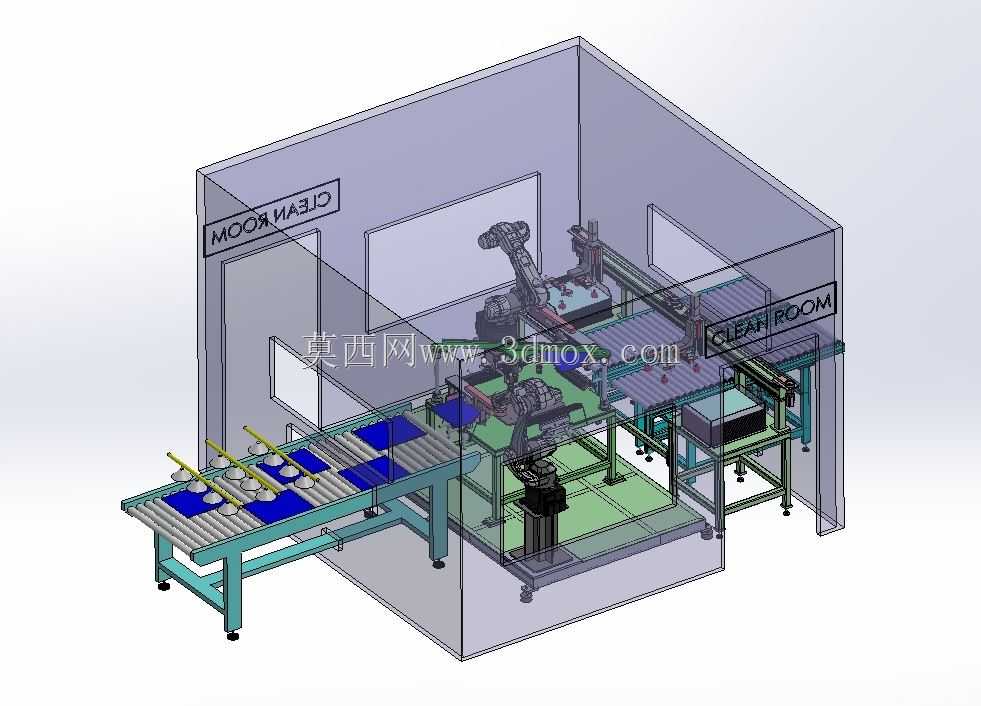

　　物料输送部分采用两段式皮带输送线布局，入料段设置在洁净小室外侧，操作人员仅需在低洁净等级区域将待检测工件整齐摆放在工装托盘上，输送线会自动将托盘送入洁净室内部，出料段同样延伸至小室外侧，检测完成的合格工件随托盘送出，不合格品由内部机构分拣至NG料道，全程无需人员进入洁净操作区，大幅减少洁净室的人员维护成本与微粒引入量。小室内部核心执行机构采用六轴工业机器人搭配末端真空吸具，可适配不同尺寸的片状、盘状精密工件抓取，机器人安装底座固定在小室内部的型钢焊接机架上，机架底部配置可调水平支撑脚与减震垫，抵消输送线运行带来的振动，保证机器人抓取与检测的定位精度。检测工位配置在机器人作业半径覆盖范围内，采用背光源与环形正光源组合的打光方案，

　　可根据工件的材质、表面反光特性调整光源亮度与照射角度，配合视觉相机完成工件表面划痕、压伤、脏污、尺寸超差等缺陷的识别，视觉系统的处理主机集成在小室侧部的密封电控柜内，电控柜做正压防尘处理，避免洁净室内部的循环气流携带的微量粉尘进入电气元件内部造成故障。从安装边界来看，整套设备的占地长度约4.2米，宽度约2.8米，洁净小室的内部净高度为2.2米，满足操作人员定期进入内部维护设备的空间需求，设备入料端与出料端的输送线高度统一设置为750mm，可直接对接车间现有生产线的输送高度，无需额外做高度转接。设计过程中针对洁净室的使用场景做了多处专项优化：所有运动部件的润滑均采用低挥发的洁净室专用润滑脂，避免油脂挥发污染车间环境；

　　输送线的皮带选用防静电PU材质，表面做低发尘处理，运行过程中不会产生皮带磨损碎屑；所有气管、线缆均采用无尘拖链包裹，拖链内部做分隔走线，避免线缆摩擦产生微粒；小室的观察窗采用透明防静电亚克力，既方便外部人员观察内部设备运行状态，也不会因静电吸附空气中的微粒影响观察视线。设备的安全防护方面，洁净小室的维护门配置安全联锁开关，一旦门被非正常打开，机器人与输送线会立即暂停运行，避免人员误入造成安全事故；入料端与出料段的输送线两侧配置光电安全传感器，当有人员肢体伸入输送线危险区域时，设备会触发降速或停机保护。在工位布局上，预留了功能扩展接口，后续可根据生产工艺需求，在机器人作业范围内增加等离子除尘、二维码打标、性能测试等工位，无需对整体机架结构做大规模改动，适配不同产品的生产工艺迭代需求。整套结构的受力框架均采用标准化铝型材与型钢焊接件组合，大部分零部件为行业通用标准件，后期维护更换配件的采购周期短，维护成本低，装配过程中所有连接位置均做定位标记，现场安装时可快速完成拼接调试，缩短设备上线的周期。
