发那科Delta机器人铝型材安装支架结构

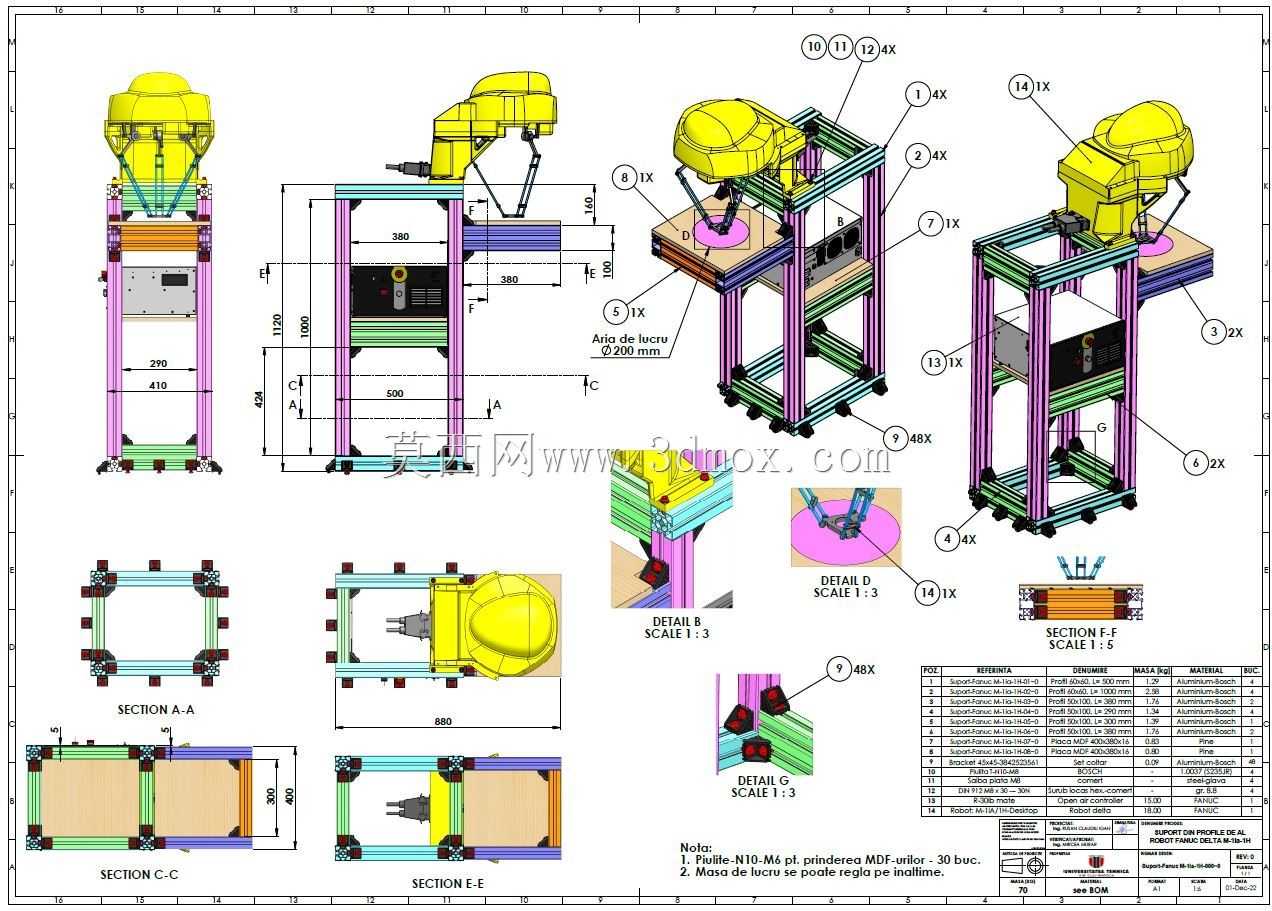

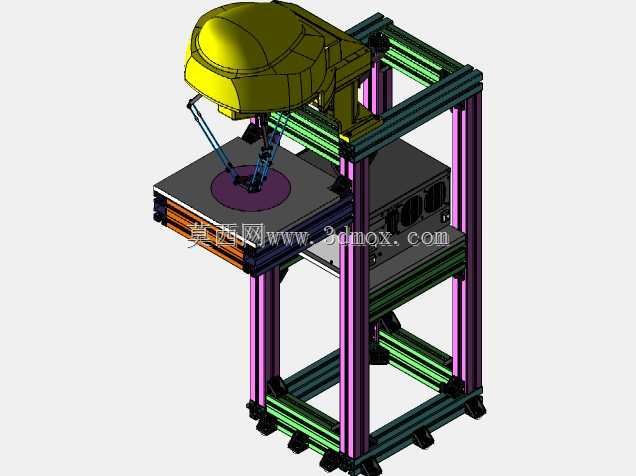

　　这套支架结构专为发那科M-1iA1H系列Delta并联机器人设计，采用博世标准工业铝型材搭建主体框架，核心应用场景覆盖3C电子小件分拣、食品医药高速装盒、精密零件快速摆盘等轻载高速作业工位，可直接集成在现有流水线旁作为独立机器人工作站载体，也可多台并排拼接组成整线分拣单元。从实际落地使用的角度看，这类铝型材支架相比传统焊接机架，最大的优势在于现场改造调整灵活，不需要动火作业就能根据产线布局变更修改安装位置，后期维护时拆装单个型材也不会破坏整体结构精度。设计过程中首先要匹配Delta机器人的安装基准，机器人本体安装板的平面度控制在0.1mm以内，安装孔位完全对应发那科原厂提供的底座安装尺寸，

　　避免后期安装时出现孔位错位需要二次扩孔的问题，同时安装板下方预留了足够的走线空间，机器人的动力线缆、编码器线缆、气路管线都可以从型材内部的槽道走线，避免高速运动时线缆剐蹭磨损。框架主体采用40系列和30系列铝型材搭配使用，主承重立柱用4080重型型材保证整体刚性，横梁部分根据受力位置选择4040或3030型材，在保证整体结构抗振性能的前提下尽可能控制整体重量，避免支架过重导致现场移位困难。从安装边界来看，支架整体高度控制在1200mm以内，底座 footprint 控制在600mm*600mm范围，适配大部分车间流水线的侧边安装空间，底座预留了脚轮和可调脚杯两种安装接口，需要频繁移位的场景可以安装福马轮，固定工位则安装可调脚杯调平，

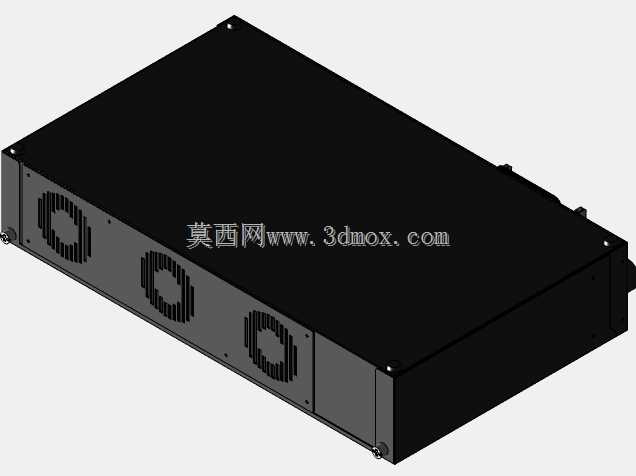

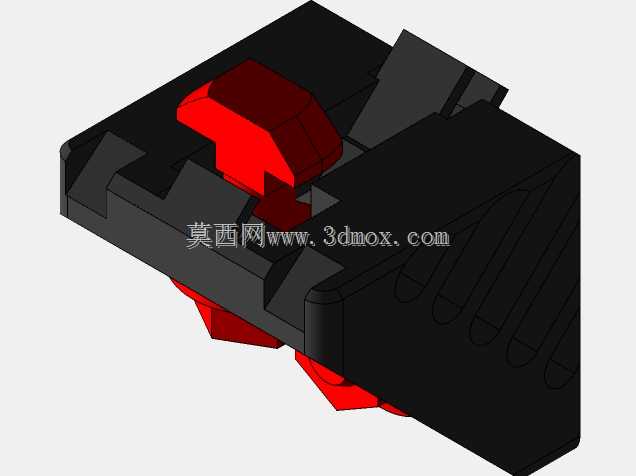

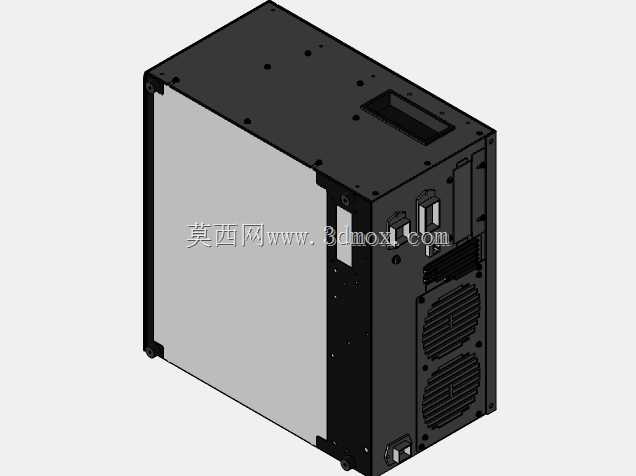

　　调平行程预留20mm，可适配地面不平整的车间环境。框架中部预留了电气控制箱的安装层，可直接放置机器人控制器、IO模块、气源处理三联件等配套组件，不需要额外在旁边布置独立电气柜，节省工位占用空间，电气安装板采用绝缘电木板制作，安装孔位预留了通用的导轨安装槽，可适配不同品牌的电气元件安装。上层机器人安装位周围预留了安全光栅的安装槽位，可直接在型材上加装安全防护装置，不需要额外焊接安装支架，同时支架四周预留了透明亚克力护板的安装槽，可根据现场安全要求加装防护围板，防止机器人高速运动时工件飞出造成安全隐患。细节设计上，所有型材的拼接位置都采用标准角件连接，配合端面攻丝安装的方式，相比单纯用角码连接的结构刚性提升30%以上，

　　在机器人高速往复运动时不会出现框架晃动的问题，支架底部的型材上预留了管线出口，所有线缆和气路都可以从底部统一引出连接到车间主电源和气源，走线整齐规范，方便后期维护排查。针对Delta机器人作业时需要搭配视觉系统的需求，支架顶部预留了视觉相机和光源的安装横梁，可直接安装在上层型材上，安装位置可根据视野要求前后左右调整，不需要额外设计视觉安装支架，减少现场安装调试的工作量。在实际选型使用时，需要注意根据现场机器人的负载和作业节拍确认支架的固定方式，如果节拍超过120次/分钟，建议将支架底部通过膨胀螺栓固定在地面上，进一步提升整体稳定性，避免高速运动时支架产生共振影响机器人定位精度。整个结构的所有连接部位都采用标准工业铝型材配件，没有定制的特殊机加工零件，现场组装只需要使用内六角扳手即可完成，不需要特殊的加工设备，后期如果需要调整支架高度或者更换更大规格的机器人，只需要更换对应长度的型材即可，不需要重新制作整个机架，大幅降低产线改造的成本和周期。
