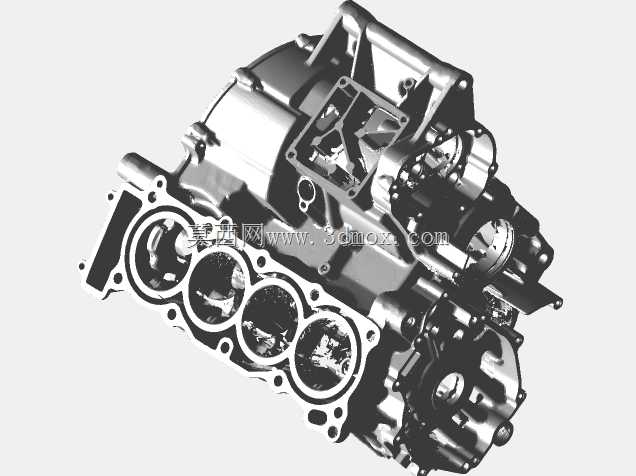

雅马哈R6系列摩托发动机缸体结构

　　这款四缸摩托发动机缸体是大排量运动摩托动力总成的核心承载构件，在实际整车装配场景中，它既要承担燃烧做功过程的全部机械载荷，还要整合冷却、润滑、配气机构的安装定位，是动力单元所有零部件的装配基准。从实际使用场景来看，这类直列四缸高转发动机的缸体，需要在持续高转速工况下保持足够的结构刚性，同时兼顾轻量化需求，适配运动摩托的整车配重要求。

　　从功能特性上看，该缸体集成了气缸筒、曲轴箱上半部分、正时链腔、冷却水道、润滑油道等多个功能结构，四个气缸呈直列排布，缸筒周围的水道采用环绕式布局，能够在高负荷运转时快速带走燃烧产生的热量，避免缸筒热变形导致的活塞卡滞、密封失效问题。缸体表面的加强筋并非随意布置，而是沿着螺栓紧固的应力路径、曲轴运转的冲击载荷方向分布，在不额外增加壁厚的前提下提升结构刚度，避免高转速下缸体产生共振，影响动力输出平顺性。

　　从设计思路层面分析，这类扫描逆向得到的缸体结构，完整保留了原厂设计的安装边界：缸体顶面与气缸盖接合的平面平面度要求控制在0.05mm以内，保证缸垫密封的可靠性，防止燃气、冷却液、润滑油互窜；缸体底面与曲轴箱下半部分接合的定位销孔位置精度直接决定曲轴同轴度，一旦偏差超过0.02mm就会导致曲轴运转阻力增大，甚至出现轴瓦异常磨损。四个气缸的中心距严格匹配原厂活塞连杆组件的安装尺寸，缸筒内壁的加工精度直接影响活塞环的密封效果，设计时预留了合适的珩磨余量，保证表面网纹能够储存适量润滑油，降低活塞往复运动的摩擦损耗。

　　安装边界方面，缸体侧面预留了发电机、起动机、水泵、机油滤清器的安装凸台，每个凸台的螺栓孔位置、接合面平面度都经过匹配设计，不需要额外加工就可以直接装配对应附件；缸体前端的正时链腔结构整合了正时张紧器、导轨的安装位，能够保证正时链条运转时的稳定性，避免高转下链条跳齿导致气门与活塞碰撞的严重故障。缸体后部的变速箱连接法兰与变速箱壳体精准对接，定位销孔保证输入轴与曲轴的同轴度，让动力能够顺畅传递到变速机构。

　　在逆向建模或者改装设计场景中，这类缸体的三维结构可以作为结构分析的基础模型，技术人员可以基于该模型进行有限元分析，模拟不同转速、不同负荷下缸体的应力分布、热变形量，为改装强化、轻量化优化提供数据支撑。比如针对赛道使用场景，可以在应力集中的区域进行补强，在非承载区域做镂空减重，在不降低结构强度的前提下降低动力单元重量，提升整车推重比。同时该模型也可以作为维修替换件开发的参考，通过扫描数据还原原厂尺寸，制作替换用的缸体配件，解决老旧车型配件供应不足的问题。

　　从实际工程应用角度，缸体的壁厚设计经过多轮优化，既保证了足够的强度储备应对爆震等异常工况的冲击，又不会因为壁厚过大导致整机重量超标。水道内部的导流结构能够让冷却液按照预定路径流动，避免出现冷却死区，保证各个气缸的工作温度均匀，减少因为温差导致的热应力变形。润滑油道的孔径、走向经过优化，能够在发动机运转时快速将压力油输送到曲轴轴承、凸轮轴轴承、活塞冷却喷嘴等位置，保证各个摩擦副在高转速下依然能得到充分润滑，降低磨损，延长动力单元使用寿命。
