带旋转燃烧结构的生物质颗粒供热锅炉

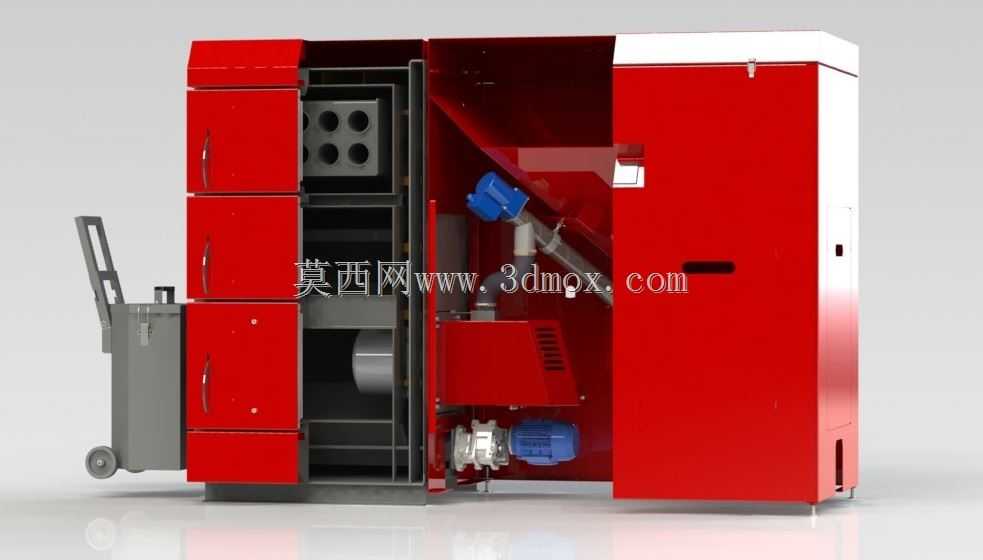

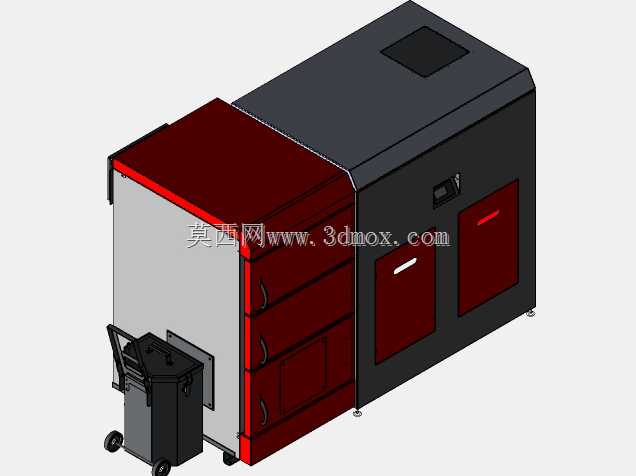

　　在中小型工业供热、商用集中供暖以及农产品烘干加工场景中，传统燃煤锅炉的排放管控趋严，燃气锅炉的运行成本受气源价格波动影响较大，生物质颗粒燃料因来源广泛、碳排放强度低的特性，配套的专用燃烧供热设备应用占比逐年提升。这款带旋转燃烧器的颗粒锅炉，正是针对生物质颗粒燃烧过程中易结焦、燃尽率不足的痛点开发的专用供热设备，整体采用立式柜体式布局，外部采用加厚冷轧钢板做喷塑防腐处理，正面设置多扇独立检修门，分别对应进料单元、燃烧腔、换热段、清灰口的日常维护需求，无需拆解整体外壳即可完成常规运维操作。设备左侧外置的进料机构采用倾斜式螺旋输送结构，可将料仓内的木质颗粒燃料匀速推送至燃烧器入口，输送通道设置防回火挡板，

　　避免燃烧腔回火引燃料仓内燃料的安全隐患。核心的旋转燃烧器采用卧式倾斜安装结构，运行过程中燃烧盘低速转动，不断翻动表层燃烧的颗粒燃料，让燃料与一次进风充分接触，避免局部积料结焦，同时将燃尽后的灰渣逐步推送至排灰口，无需人工频繁拨火清渣。燃烧腔外侧布置多回程列管换热结构，高温烟气在换热管内折返流动，通过管壁将热量传递给水套夹层内的循环水，换热段尾部设置独立的沉降清灰腔，可定期打开侧门清理换热管表面积灰，避免长期运行后积灰导致换热效率下降。设备底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，安装时需预留左侧进料机构的检修空间，以及正面各检修门的开启距离，设备后侧预留循环水进出口、排烟口以及电控接线端口，

　　可直接对接现有供暖或供热管路系统。从结构设计逻辑来看，这款设备将进料、燃烧、换热、清灰几个功能模块做了独立分区，各模块之间采用法兰螺栓连接，既方便生产过程中的分模块装配，也便于后期易损部件的更换维修。燃烧器的驱动电机布置在设备外侧的防护舱内，避免长期受高温烘烤影响电机使用寿命，一次风、二次风的风道独立设置，可根据燃料热值、负荷需求分别调整进风量，在满负荷运行时保证燃料充分燃烧，降低排烟中的颗粒物与一氧化碳含量。设备整体外形为规整的长方体结构，外部无突出的尖锐部件，可直接安装在独立锅炉房内，无需额外做大型混凝土基础，仅需做普通硬化地面即可满足承重要求。针对不同应用场景的负荷差异，该结构可通过调整燃烧腔容积、

　　换热管数量适配不同供热吨位的需求，旋转燃烧器的转速也可根据燃料颗粒的粒径、灰分特性做对应调整，适配木质颗粒、秸秆颗粒等不同类型的生物质燃料。在实际选型应用中，需要注意对接的循环水泵流量、扬程与设备水套阻力匹配，排烟管道需做相应的保温处理，避免低温段结露腐蚀烟道，同时设备周边需预留足够的操作空间，方便日常运行中的巡检、清灰以及易损件更换作业。
