开放式单坡彩钢顶钢结构谷仓棚舍

　　这款敞篷式钢结构棚舍主要面向农牧场散粮临时周转、小型农机具停放、散养畜禽遮阴避雨的应用场景，也可适配小型加工点的露天物料暂存区搭建需求，整体采用单坡外挑的无内柱设计，最大化释放内部可用通行与堆放空间，避免立柱对农机进出、物料转运的动线干扰。从结构受力逻辑来看，整体主框架采用等截面H型钢作为主承重梁柱，梁柱节点采用刚性焊接连接，柱脚通过预埋地脚螺栓与现浇混凝土基础固定，可抵御常规地区的屋面雪载与六级以下横向风载，单坡屋面的坡度设置为12度，刚好适配彩钢压型瓦的排水需求，无需额外做屋面防水构造，雨水可顺坡直接排至棚舍后侧的排水沟，避免前侧作业区出现积水打滑的问题。

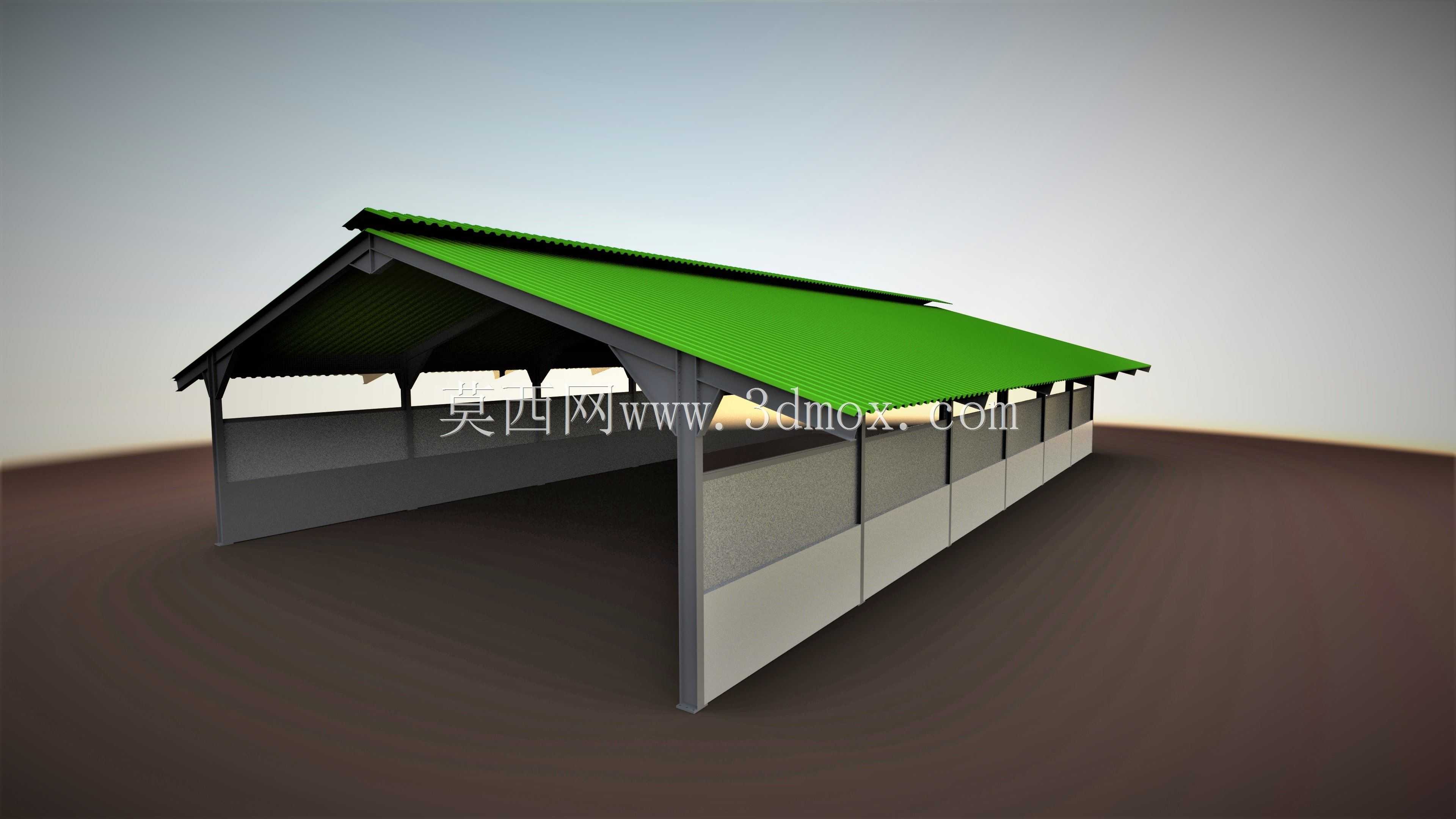

　　在围护结构设计上，棚舍后侧与两侧下半段采用预制混凝土槽型板拼装作为挡墙，挡墙高度设置为1.2米，刚好可以阻挡外侧地面溅水、畜禽随意钻窜，同时保留上半段的敞开空间保证通风散热，避免夏季棚内积温过高影响存储物料品质或者畜禽舒适度；屋面采用0.5mm厚彩钢压型瓦通过自攻螺钉固定在屋面檩条上，檩条采用C型冷弯薄壁型钢，间距设置为750mm，匹配常规彩钢瓦的抗弯承载跨度，无需额外增设檩托板即可完成固定，降低现场安装的焊接工作量。

　　从安装边界尺寸来看，这款棚舍的单跨跨度可根据实际场地调整为6米到12米区间，标准节段长度为3米，可根据需求拼接延长，檐口最低处高度为2.8米，屋脊最高处高度为4.3米，足够满足4米以下高度的小型拖拉机、农用三轮车进出停放需求，柱距统一为3米，每根立柱的基础占地面积为0.6*0.6米，基础埋深为0.8米，适配大部分非软土区域的地基承载力要求，无需做额外的桩基础处理，大幅降低现场施工的成本与周期。

　　设计过程中特意将所有钢构件的连接节点做了通用化处理，主梁柱、檩条、挡墙固定件均采用标准模数设计，现场安装时无需二次切割下料，只需按照编号依次拼装即可，普通的安装队伍配合小型吊装设备即可在两到三天内完成单组18米长度棚舍的整体搭建；屋面外挑檐长度设置为0.8米，可避免雨水直接冲刷挡墙根部，延长挡墙与柱脚的使用寿命，同时前侧无任何围护结构，可保证大型农机具直接从正面驶入，无需预留专门的大门通道，日常使用时的动线更加顺畅。

　　针对农牧场景的使用需求，所有外露钢构件均做了两遍防锈底漆加一遍面漆的防腐处理，可耐受农牧场常见的粪便腐蚀、饲料粉尘附着带来的锈蚀问题，日常维护只需每隔三到五年补涂一次面漆即可，整体结构的设计使用年限可达20年以上；挡墙与钢柱之间采用预埋螺栓固定，后期如果需要调整围护高度或者更换围护材料，只需拆卸固定螺栓即可完成改造，无需破坏主框架结构，适配不同使用阶段的功能调整需求。
