2.5吨平衡重式叉车实心结构简化设计

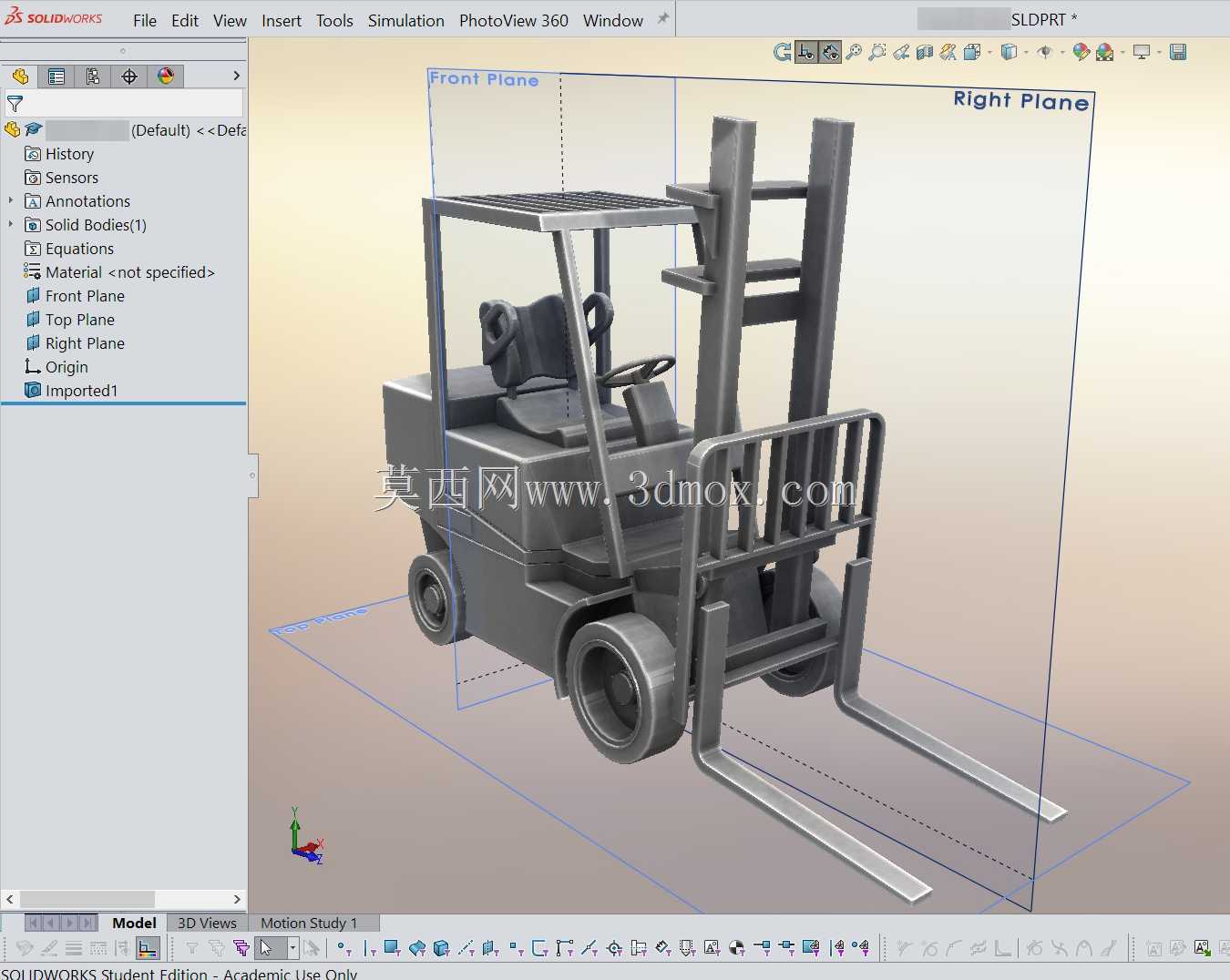

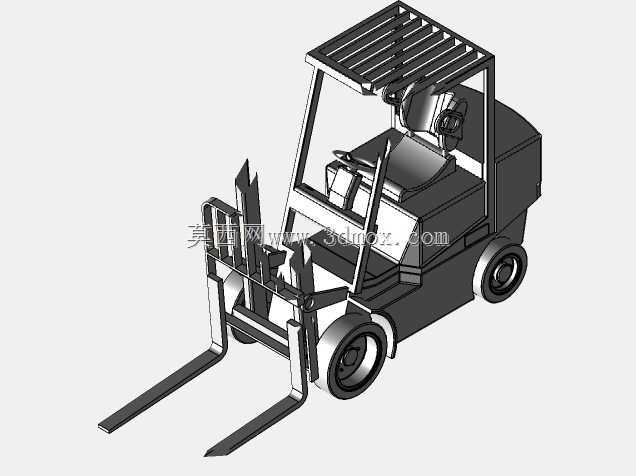

　　厂内物流转运场景中，2.5吨级平衡重式叉车是覆盖件仓储、机加工车间工件转运、成品库装卸货的核心作业设备，区别于大吨位重载叉车与窄巷道堆垛设备，该载荷等级的叉车适配绝大多数中小尺寸工业货物的搬运需求，作业通道宽度仅需3.5米即可完成直角转向堆垛，适配标准1.2米工业托盘的双层堆高作业，常规作业起升高度覆盖3米标准库位需求，门架前倾角度控制在6度、后倾角度12度，可在行驶过程中保证货叉上货物的稳定性，避免急停、转向时的货物滑落风险。本次设计采用全实体合并的建模逻辑，将原拆分式的车架、门架、护顶架、配重、行走轮系等独立零部件合并为单一实体结构，删除了非核心的徽标、分色面、细小安装孔位等不影响整体结构识别的特征，

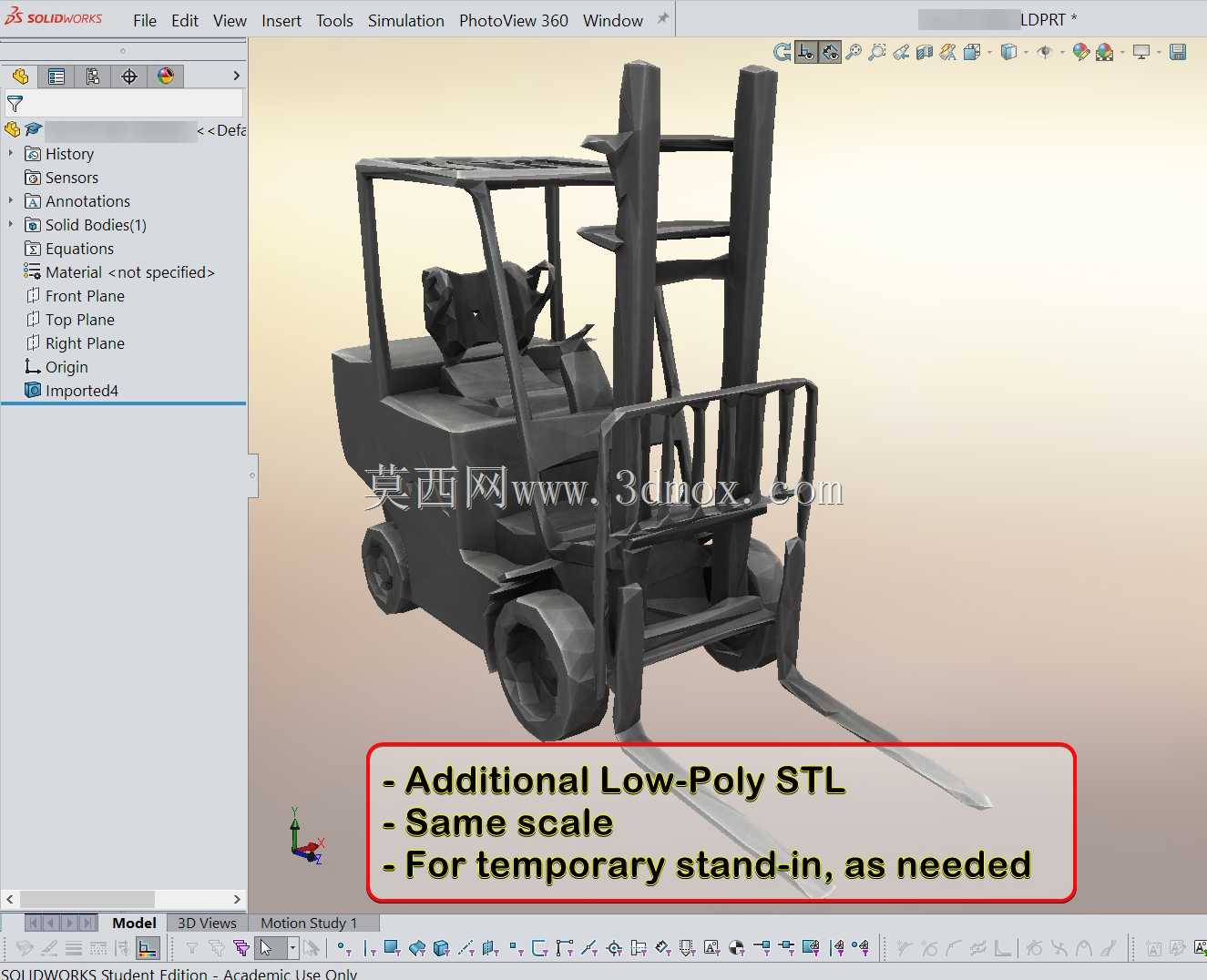

　　同时将模型坐标系调整为工程通用的Y轴向上规则，原点对齐车架底部安装基准面，额外补充的低多边形版本模型面数控制在原高精度模型的15%以内，可直接导入工厂仿真软件做产线物流布局验证，无需额外做模型减面、坐标校准工作，大幅缩短仿真项目的前期模型处理周期。从结构功能来看，该叉车采用前轮驱动、后轮转向的经典布局，前部双承重轮采用实心橡胶轮胎，适配厂区硬化路面的连续作业，避免充气轮胎扎钉漏气导致的停机风险，后部转向轮配合平衡重块，在满载2.5吨货物时可保证整车纵向稳定性系数大于1.4，符合厂内机动车辆的安全设计要求；护顶架采用框架式钢结构，顶部覆盖钢板可防止高空坠物对驾驶人员的伤害，驾驶区域的座椅、方向盘、操作手柄的布置完全符合人机工程学尺寸，

　　座椅面距离地面高度设置为450mm，方向盘倾角调整为30度，操作手柄的布置范围在驾驶员手臂自然伸展的作业半径内，长时间作业可降低操作疲劳度。门架部分采用两级嵌套式结构，货叉架带有侧移功能，可在小范围调整货叉横向位置，无需反复整车挪车即可对齐托盘插孔，提升装卸货的对位效率；货叉采用标准1070mm长度的挂钩式货叉，叉体厚度45mm，叉尖做圆弧过渡处理，可顺利插入托盘底部的进叉间隙，货叉间距可根据托盘尺寸手动调整，适配不同规格的川字底、九脚底工业托盘。建模过程中针对快速布局场景做了专项优化，低多边形版本保留了整车的核心外轮廓尺寸、关键部件的位置关系，删除了圆角、倒角、细小纹理等对布局仿真无影响的细节特征，

　　模型导入仿真软件后可直接设置行驶路径、作业触发点、载荷参数，不会因为模型面数过高导致仿真运行卡顿；而实心合并的实体版本则可用于做整车的干涉检查、空间占位验证，在做新厂房布局规划时，可直接将该模型放置在通道、货架、装卸口位置，验证不同作业场景下的安全距离是否符合规范，比如叉车停靠在货架旁作业时，护顶架与货架横梁的安全间隙是否大于100mm，转弯时车尾与周边设备的安全距离是否满足200mm以上的要求。在实际工程应用中，这类简化后的叉车模型还可用于新员工的作业培训场景，配合VR设备做虚拟作业演练，让操作人员快速熟悉叉车的外轮廓尺寸、转向半径、视野盲区范围，减少实车培训的设备损耗与安全风险；同时在做智能仓储AGV叉车的改造项目中，该模型可作为基础参考框架，在原有手动叉车的结构基础上加装激光导航传感器、驱动控制模块、自动货叉调节机构时，可直接在模型上做安装位置的干涉验证，提前排查传感器安装位置是否被门架、护顶架遮挡，驱动模块的安装是否与原有轮系结构产生冲突，减少现场改造的试错成本。需要注意的是，该简化模型未包含内部的液压管路、传动系统、电气线路等细节结构，仅适用于布局仿真、空间占位验证、作业流程演示类场景，若需要做零部件级的结构强度分析、液压系统仿真、生产加工出图，则需要补充对应细节的零部件模型，不能直接用该合并实体模型做后续的详细设计工作。
