标准叉手动液压托盘搬运车结构设计

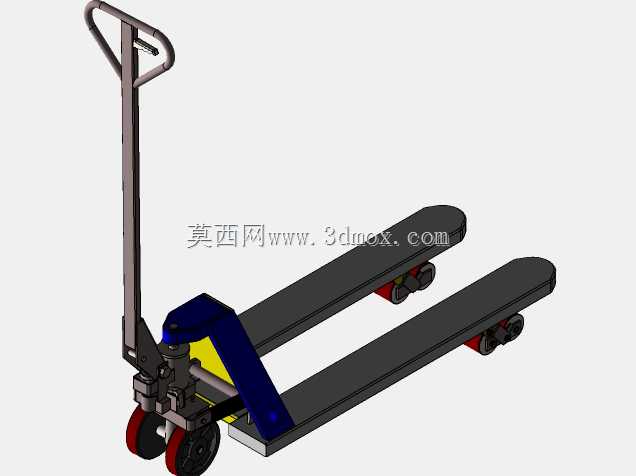

　　避免叉体磕碰托盘底部造成木质或塑料托盘的结构损坏；叉体的上平面做了平整化处理，承载面没有突出的螺栓头或焊接凸点，举升托盘时能保证托盘底部受力均匀，不会出现局部应力集中导致的托盘变形。液压单元布置在两个叉体的连接根部，也就是操作手柄的下方位置，手动泵体的结构集成了卸荷阀、溢流阀功能，摇动手柄时的泵油行程经过优化，操作人员站在设备正后方，单手握持手柄往复扳动就能完成举升动作，不需要施加过大的操作力；卸荷手柄集成在手柄端部，捏动卸荷手柄时，货叉的下降速度可以通过捏合的力度控制，轻捏时缓慢下降，适合对位精度要求高的工位上料场景，完全捏合时下降速度加快，能提升空车返程或者卸车后的作业效率。转向轮架采用三支点支撑结构，这款手动液压托盘搬运车的三维结构，完全围绕仓储车间内的短距离托盘货物转运需求搭建，没有冗余的装饰结构，每一处几何特征都对应实际作业中的功能需求。先从作业场景适配说起，常规平库内的托盘转运、货车车厢内的装卸对位、生产流水线边的工位物料配送，是这类设备最核心的使用场景，这就要求设备的通过性、操作灵活性必须适配狭窄通道、有限举升高度的作业环境，所以在结构设计时，货叉的离地间隙、整体转弯半径都做了针对性的参数匹配。货叉部分采用标准叉体结构，叉体长度适配国内通用的1200mm×1000mm、1200mm×800mm规格的川字底、田字底托盘，叉体前端做了渐薄的导入坡口，作业时无需反复对位就能顺畅插入托盘插孔，

　　前方两个承载轮嵌入叉体底部的轮槽内，不会超出叉体的宽度边界，后方的转向轮和操作手柄联动，转向角度可以达到接近180度，在宽度仅1.8米的仓库通道内就能完成原地转向，不需要反复进退调整位置。操作手柄的高度设置在普通人腰部到胸部之间的区间，手柄表面做了防滑的握持结构，长时间操作不会出现手部打滑的问题，手柄和泵体的连接位置设置了复位弹簧，松开手柄后会自动回到竖直的初始位置，不会歪倒影响通道通行。从安装边界来看，这款搬运车的整体宽度控制在685mm的常规尺寸，刚好适配标准托盘的插孔间距，货叉最低离地高度控制在85mm，能插入底部间隙较小的一次性出口托盘，最大举升高度为200mm，刚好满足托盘离开地面后转运的高度需求，

　　不会因为举升过高导致整车重心上移，在经过地面小坡度或者微小障碍物时出现货物倾翻的风险。承载轮采用聚氨酯包钢结构，轮径尺寸经过匹配，既能在环氧地坪、水泥地面上平稳滚动，不会压坏地坪表面，也能越过车间地面常见的5mm以内的伸缩缝或者小杂物，不会出现卡滞；转向轮同样采用聚氨酯材质，转向时的摩擦阻力小，操作人员拉动设备转向时不需要施加过大的拉力。整车的结构件全部采用焊接框架结构，叉体内部设置了加强筋板，在额定承载状态下，叉体的变形量控制在允许的弹性变形范围内，不会出现永久变形导致叉体弯曲、无法正常插入托盘的问题；液压单元的安装位置做了下沉式设计，既降低了整车的重心，也能避免日常作业中杂物磕碰泵体造成损坏。在细节设计上，

　　手柄和泵体的连接销轴做了防尘密封处理，车间内的灰尘、碎屑不会进入销轴摩擦面，长时间使用也不会出现转向卡滞的问题；叉体尾部的限位块能限制货叉的最大下降位置，避免轮架受到过度冲击；整车没有突出的尖锐边角，所有外露的结构边缘都做了圆角处理，作业时不会刮碰到货物或者操作人员的工作服。这类设备不需要外接动力源，完全依靠手动液压驱动，适合没有电源配置的临时作业场地、易燃易爆的仓储区域使用，日常维护只需要定期给液压泵补充液压油、给转动销轴加注润滑脂即可，维护成本极低，是仓储物流、生产制造车间内最基础也最高频使用的短途搬运设备，结构设计的合理性直接决定了作业效率和操作的劳动强度，这款模型的结构完全还原了实际量产设备的所有关键特征，没有简化核心的传动和承载结构，能直接用于结构参考、作业场景模拟或者相关的教学演示使用。
