五针弹簧加载磁吸式Pogo连接器结构

项目分类:通用五金配件 发布时间:2024-02-04 ID:733578
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构
  • 五针弹簧加载磁吸式Pogo连接器结构

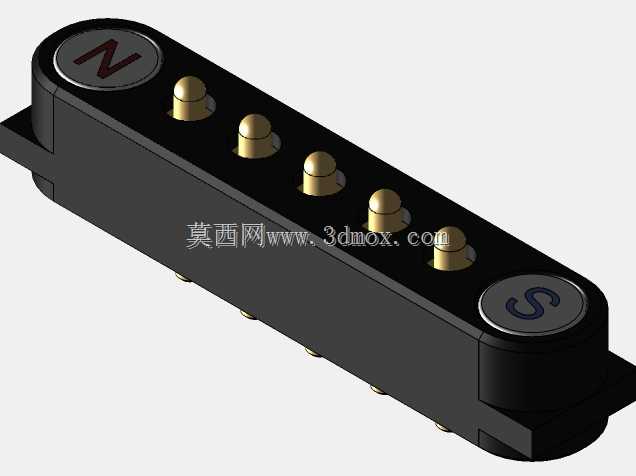

  在小型便携电子设备、穿戴式硬件、模块化检测工装的布线场景里,传统插针式接插件经常遇到对位偏差导致针脚弯折、频繁插拔磨损镀层、盲插操作困难的问题,这款五针磁吸式弹簧加载连接器,就是针对这类痛点做的结构优化方案。从实际选型适配的角度看,这款连接器的公母端依靠端部内置的磁体实现自动对位吸合,不需要操作人员精准对准针孔,哪怕是在设备内部狭小空间、视线受阻的安装场景下,只要将两端靠近到5mm左右的范围,磁吸力就会引导公母端自动对齐贴合,完全避免了硬插导致的针脚歪斜、接触不良问题。针脚部分采用弹簧加载的Pogo结构,每根针内部都搭载独立的压缩弹簧,在公母端吸合后,弹簧提供稳定的正向接触压力,哪怕设备运行过程中存在小幅振动、壳体存在0.

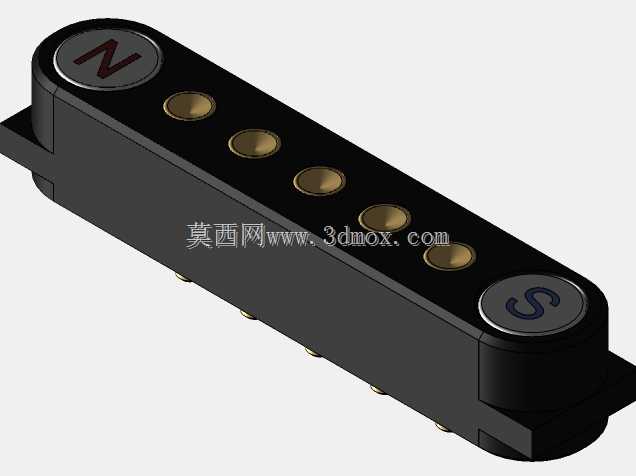

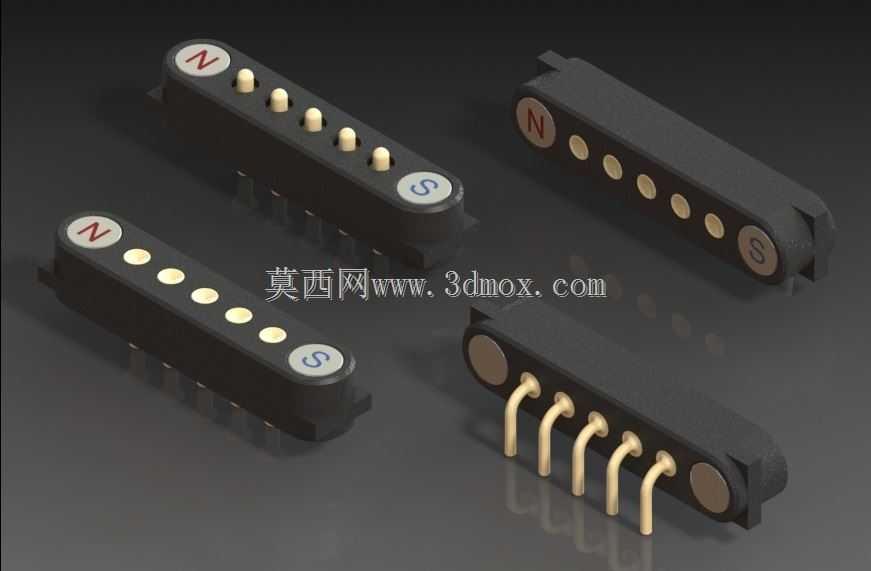

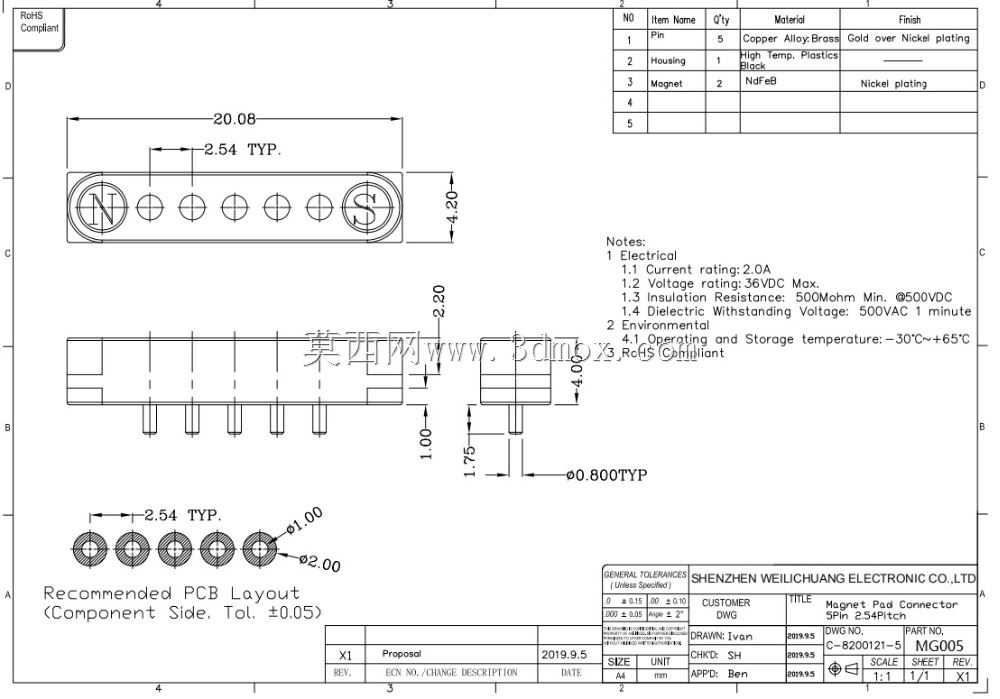

  3mm以内的装配公差,针脚也能始终保持可靠的电接触,不会出现瞬断的情况。从设计思路上看,这款连接器将5根信号/电源针平行排布在绝缘塑壳内部,针间距设定为2.54mm,这个尺寸刚好匹配通用的排针间距标准,在做PCB板布局的时候,可以直接沿用常规2.54mm间距的焊盘封装,不需要额外调整板上走线间距,降低了硬件端的适配成本。塑壳两端的磁体采用极性防呆设计,公端磁体为N极朝外、母端对应位置为S极朝外,反向靠近时会产生磁斥力,从物理层面避免了插反导致的电源正负极接反问题,不需要额外在塑壳上做凹凸防呆结构,也能实现可靠的防呆效果,同时减少了塑壳的结构复杂度,降低注塑生产的模具成本。从安装边界来看,这款连接器的直插焊脚版本,

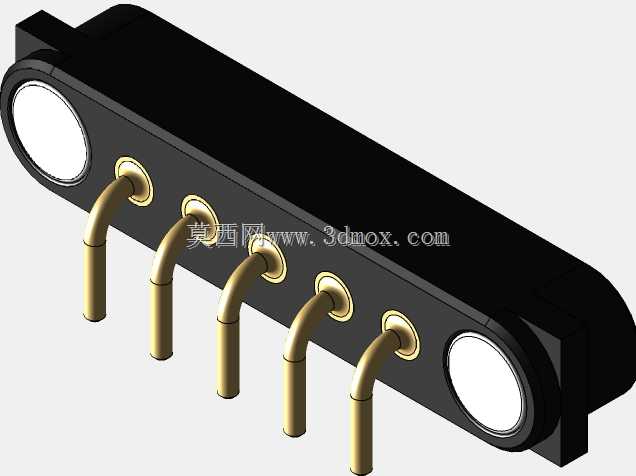

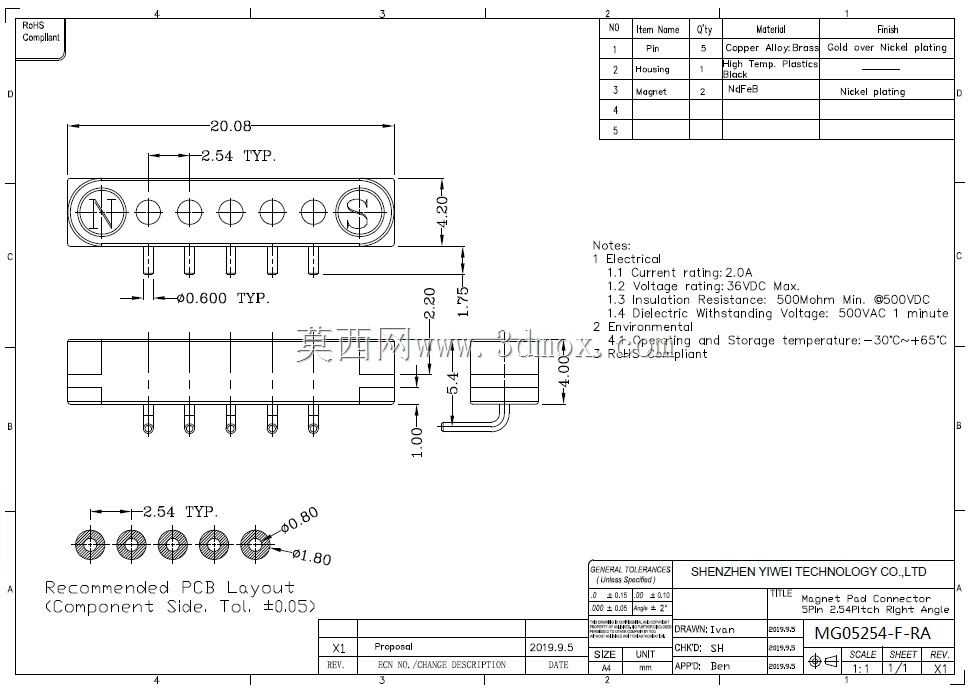

  焊脚伸出塑壳底部的长度为3.2mm,刚好适配1.6mm厚度的常规FR4 PCB板,过波峰焊之后焊脚露出板面的长度控制在1mm以内,不会和板上其他低矮元件产生干涉;弯脚版本的焊脚呈90度弯折,适合侧装在设备壳体的侧壁位置,焊盘排布在PCB板的边缘区域,进一步压缩板内的空间占用。塑壳本身采用耐高温的黑色绝缘工程塑料注塑成型,表面做哑光处理,在SMT回流焊或者波峰焊的高温环境下不会出现形变、翘曲的问题,绝缘性能满足36V以下低压电路的安规要求,单针额定载流能力达到2A,既可以传输低速控制信号,也能给小型外设提供电源供给。在实际应用中,这类磁吸连接器常被用在智能穿戴设备的充电底座、模块化传感器的快速对接接口、

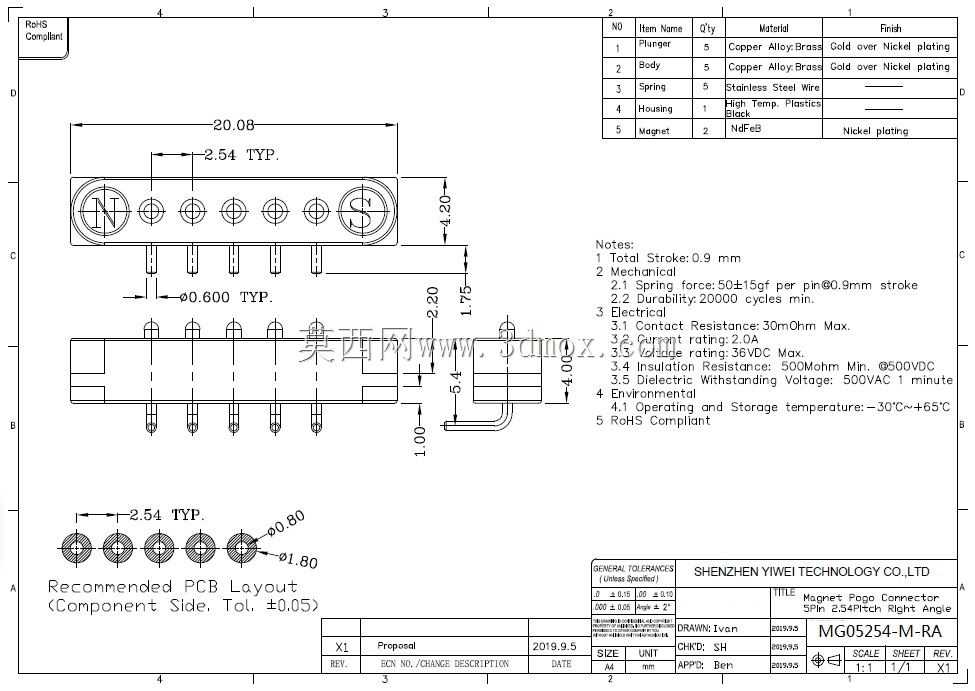

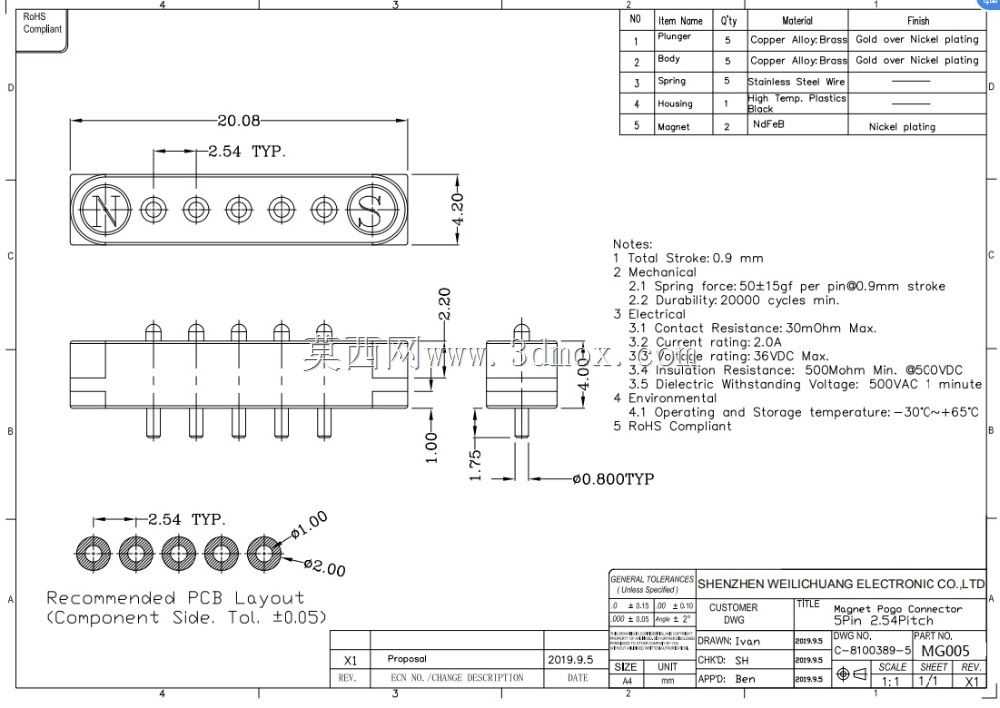

  可拆卸手持检测终端的信号连接部位,相比传统的Micro USB、Type-C接口,它不需要预留插拔操作的手部空间,也没有接口内部积灰、进液导致接触失效的问题,磁吸对接的操作手感更顺滑,频繁插拔的寿命也比常规接插件高出数倍。做三维结构建模的时候,需要重点关注几个配合尺寸的公差控制:首先是Pogo针的伸缩行程,单针的最大伸缩量要控制在1.0mm,装配后针的初始伸出高度比塑壳端面高出0.5mm,保证吸合后弹簧有足够的压缩量提供接触压力;其次是两端磁体的安装槽深度,磁体装入塑壳后,端面要比塑壳端面低0.1mm,避免磁体直接和对端硬接触导致碎裂,同时保证磁吸力的作用距离符合设计要求;另外公母端吸合后的整体贴合间隙要控制在0.1mm以内,防止灰尘、水汽从对接缝隙进入接触区域。在做整机结构适配的时候,还要注意连接器周边的金属件避让,磁体周边3mm范围内不要放置铁磁性的金属零件,避免干扰磁路导致吸合力下降,同时要在PCB板上对应连接器的位置做定位丝印,方便生产时的贴片对位。
