线棒式斜向流利条物料周转放置架

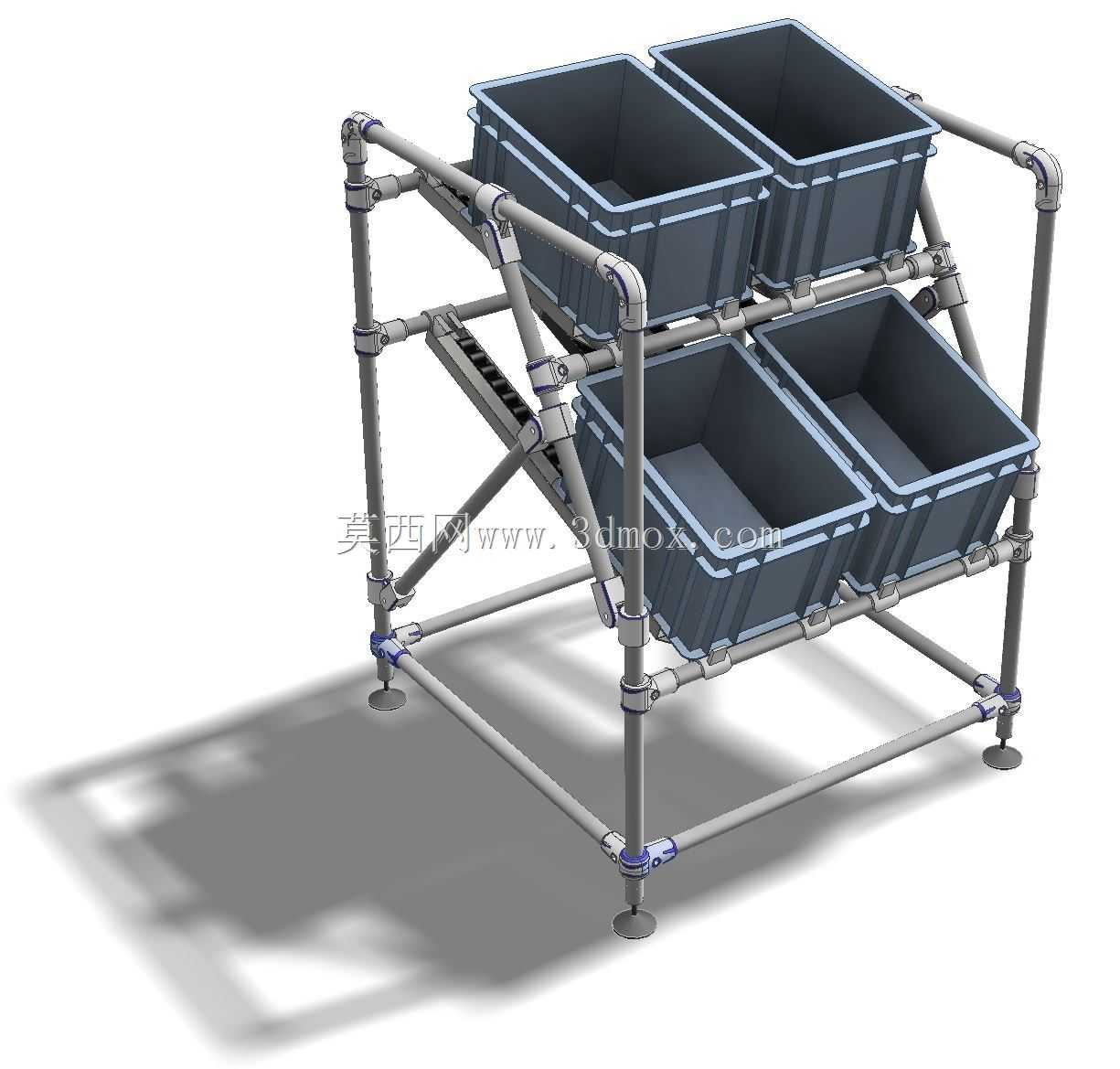

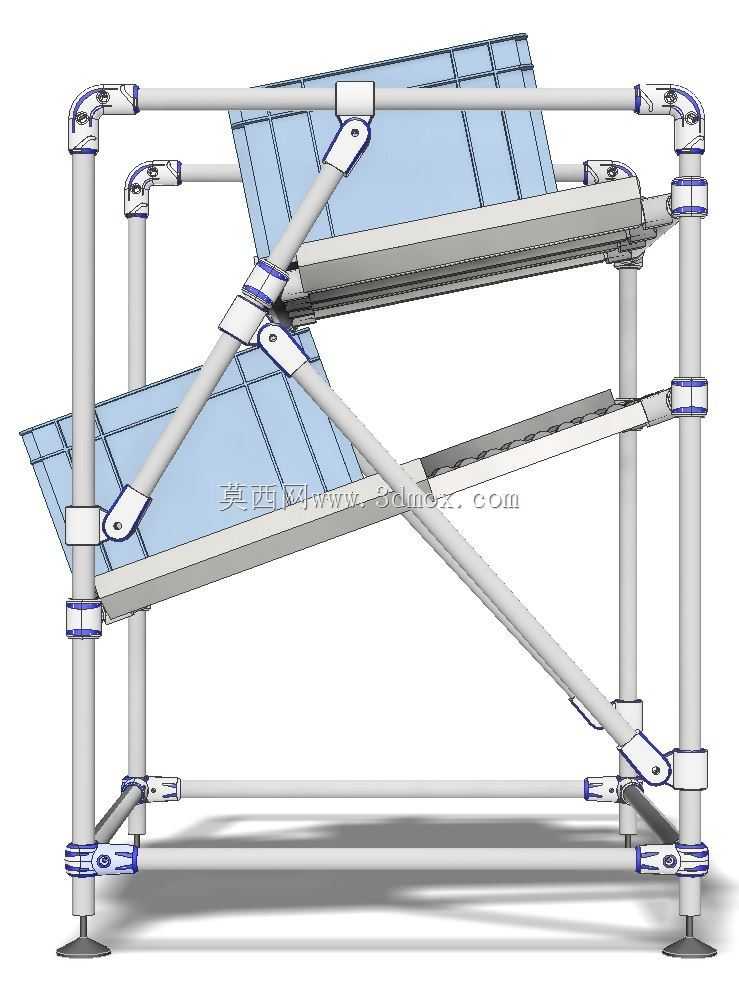

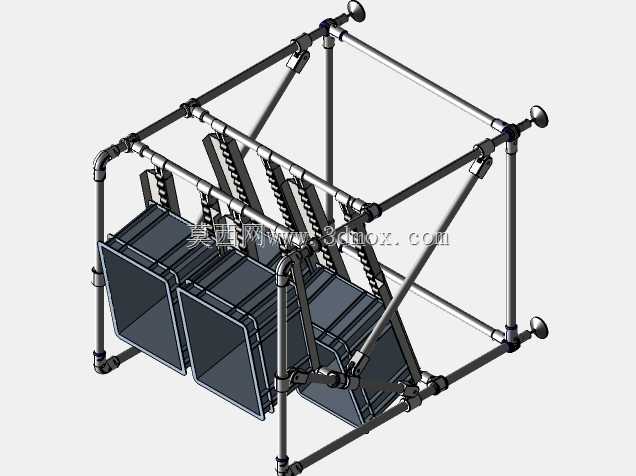

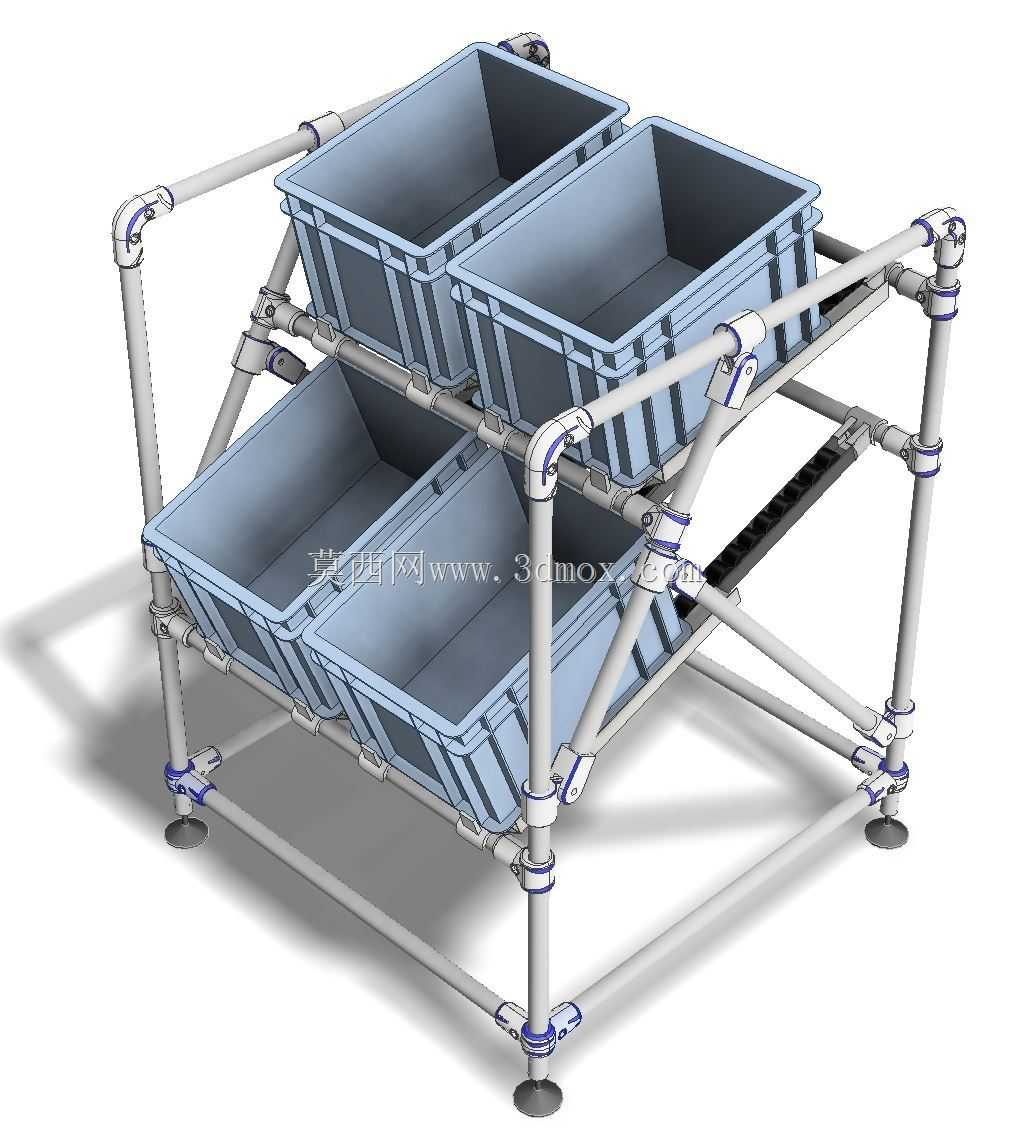

　　这款线棒结构的斜置物料存放架，主要面向生产车间线边工位的物料补给、小件零件周转场景设计，在装配流水线、机加工工位旁的物料暂存区域十分常见，能够帮助作业人员快速拿取对应料盒内的零件，减少弯腰翻找物料的无效动作，压缩单工位作业的辅助时长。整体框架采用标准直径的覆塑线棒搭建，所有连接节点通过专用金属接头配合锁紧螺栓固定，不需要复杂的焊接加工，现场可根据实际工位的空间大小、料盒尺寸灵活调整层间距与整体宽度，改造调整的成本远低于焊接式固定货架。架体的两层置物面均设置了一定的倾斜角度，每层可并排放置两个标准规格的塑料周转料盒，倾斜角度经过实际作业验证，既能够保证料盒靠自重沿流利条滑移到取料端，又不会因为角度过大导致料盒滑出置物区、

　　出现物料倾洒的问题。流利条安装在层架的支撑横梁上，滚轮采用低摩擦阻力的工程塑料材质，料盒放置后滑动顺畅无卡滞，当前端料盒内的物料取用完毕后，后端补入的满装料盒会自动滑移到取料位置，不需要人工反复整理料盒排布。架体底部配置了可调脚杯，可根据车间地面的实际平整度调整各个支撑脚的高度，保证整个架体放置平稳无晃动，脚杯底部的防滑橡胶垫能够增大与地面的摩擦力，避免作业过程中架体出现移位。从安装边界来看，这款架体的整体占地尺寸适配多数生产线边的预留空间，不需要对现有工位布局做大幅改动即可直接投入使用，架体的整体高度符合人体工程学取料高度，作业人员站立状态下即可轻松拿到上下两层料盒内的物料，不需要过度抬臂或者弯腰。

　　设计过程中优先考虑了结构的模块化特性，所有线棒、接头、流利条、脚杯均采用行业通用标准件，后期如果需要调整置物层数量、改变层架倾斜角度、扩展架体宽度，只需要采购对应规格的标准件即可完成改造，不需要重新设计整体结构，能够适配不同生产阶段的物料存放需求。框架的节点连接处都做了防松处理，长期承受料盒满载的重量也不会出现接头松动、架体变形的问题，线棒表面的覆塑层具备一定的耐磨、防腐蚀特性，车间内常见的油污、切削液溅到表面也不会造成基材锈蚀，日常清洁只需要用抹布擦拭即可。料盒采用通用的斜口塑料周转箱，与架体的置物层尺寸完全匹配，料盒边缘的限位结构能够卡在流利条端部，不会因为滑移惯性从架体上滑落，每个料盒可单独取下进行物料补给、清洁更换，

　　适配多品种小批量的生产物料存放需求。在实际使用场景中，这类架体通常会放置在装配工位的侧方，按照物料的使用频率排布料盒位置，高频取用的物料放在下层易取位置，低频使用的物料放在上层，能够进一步优化作业动线，减少取料的动作浪费。架体的整体承重经过核算，每层可承载四个满装塑料料盒的重量，支撑结构的受力分布经过优化，垂直方向的载荷通过四根主立柱直接传递到底部脚杯，斜向支撑的线棒分担了层架的侧向受力，即使满载状态下整体结构也具备足够的刚性，不会出现层架下弯、架体倾斜的问题。
