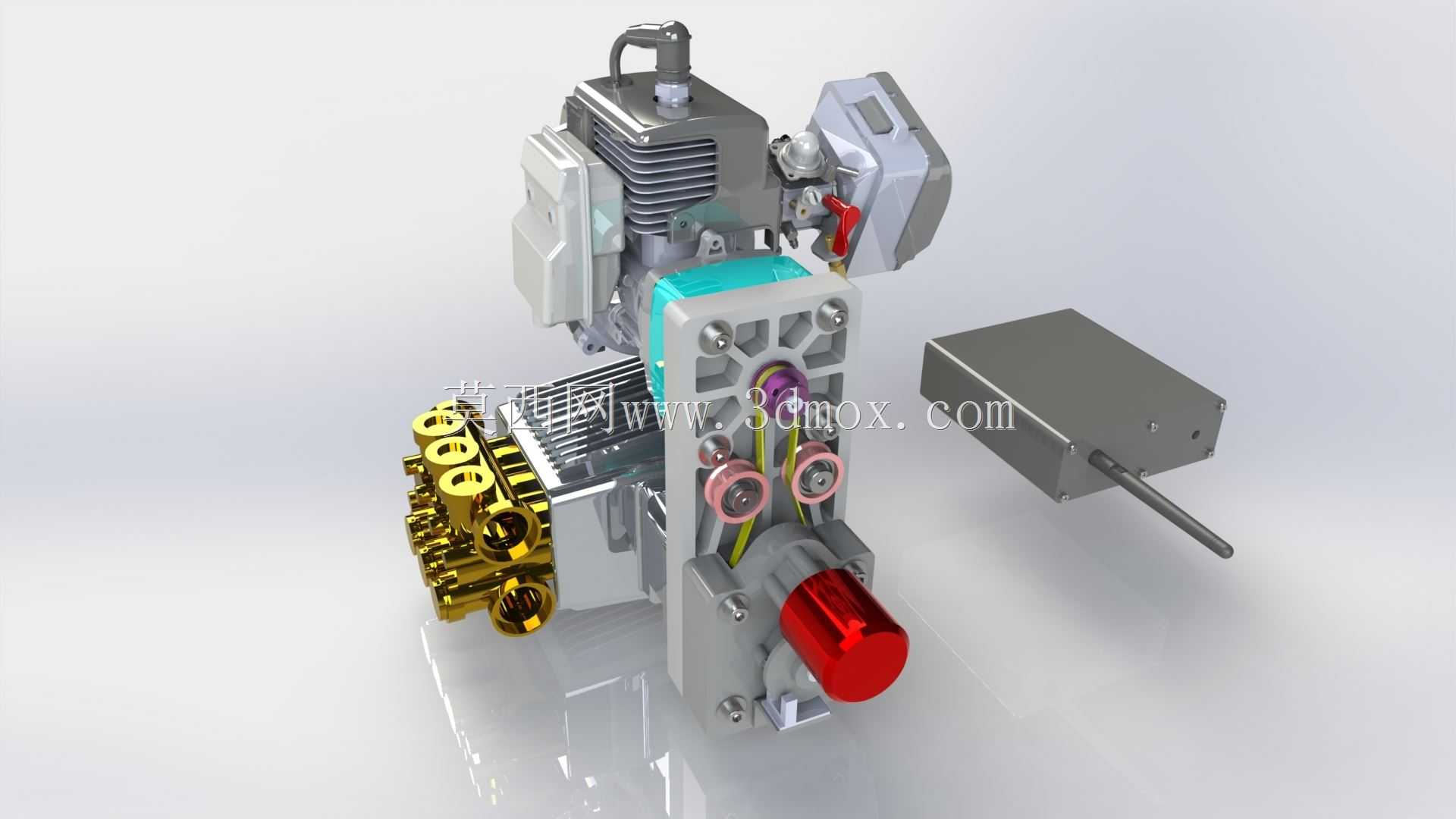

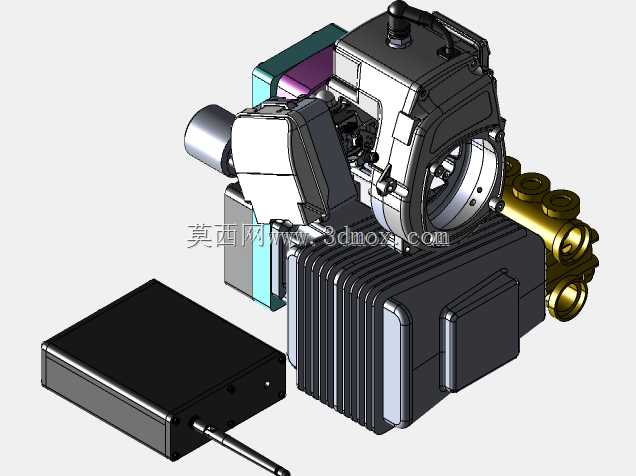

小型燃气发动机功率测试水电测功装置

这套测功装置主要面向小型内燃动力的性能标定场景，在小型通用汽油机、航模发动机、小型摩托动力的研发调试、维修后性能核验环节都能适配，相比传统电涡流测功机，它依托高压水泵作为负载单元，成本更低、结构更紧凑，适合实验室小批量测试、教学演示以及小型动力改装场景的功率输出校验。装置核心的负载端采用高压柱塞水泵结构，通过流体力学原理将发动机输出的轴功率转化为水流的压力能与动能，通过采集水泵出口的压力、流量参数，结合泵体本身的容积效率、水力效率曲线，就能反向推算出发动机的实时输出功率、扭矩随转速变化的特性曲线，整套测试逻辑不需要复杂的扭矩传感器，仅靠流体参数采集就能完成数据测算，大幅降低了小型动力测试的硬件门槛。从结构布局来看，动力输入端预留了标准化的法兰安装位，可适配不同输出轴径的小型发动机，安装边界上整体固定底座采用铝型材拼接结构，横向安装跨度控制在400mm以内，纵向深度不超过300mm，不需要额外浇筑固定基础，直接放置在水平工作台面上就能完成安装固定，测试时的进出水接口采用快插式结构，可直接对接实验室循环水系统，也可外接开放式水箱完成自循环测试。设计过程中特意规避了传统BLDC负载测功需要匹配复杂驱动程序、标定反电动势曲线的问题，水泵负载的特性曲线更趋近于线性，不同转速下的负载对应关系更易标定，哪怕是没有专业测功设备调试经验的从业者，只要对照水泵的出厂参数表，就能快速完成测试系统的参数校准。装置上集成的接线端口预留了转速信号、压力传感器、流量传感器的采集通道，可直接对接通用的数据采集卡，不需要额外定制信号调理模块，测试过程中可实时绘制功率、扭矩随转速变化的曲线，能完整捕捉发动机从怠速到最高转速区间的输出特性，对于小型动力的研发调试、改装后的性能验证来说，这套装置的测试精度完全能满足非量产标定场景的使用需求，整体结构的外露部件都做了防松处理，高速运转时的振动控制在合理区间，不需要额外加装减震阻尼件就能稳定运行。
