千升级工业中型散装储运容器结构设计

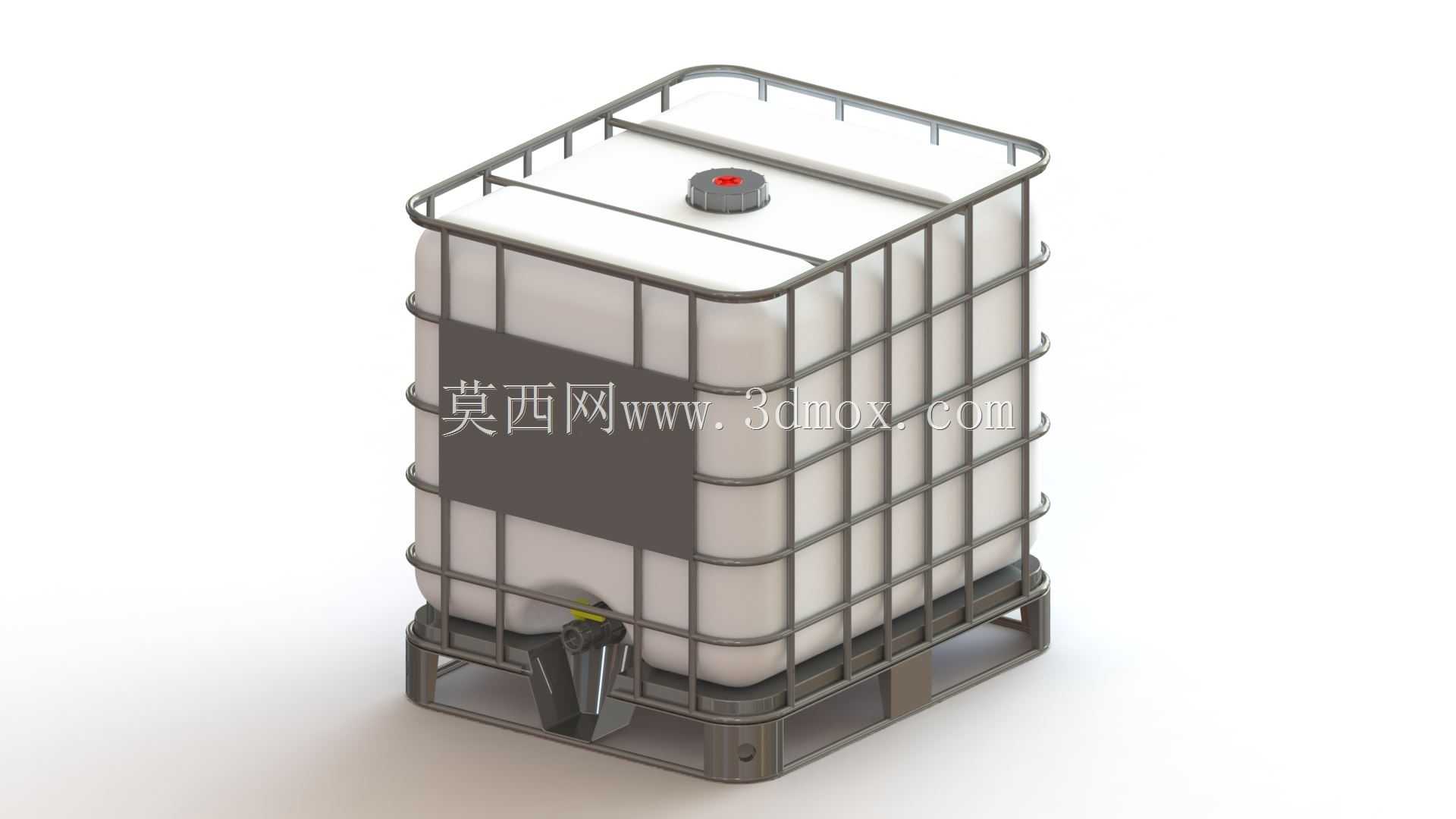

　　在化工原料仓储、液态食品中转、工业废液回收、散装粉体物料转运的场景里，这类千升级中型散装容器是跨厂区周转、仓储堆码环节的核心载具，相比传统200L圆桶，它的单位容积占地面积更小，堆码稳定性更强，配合叉车可实现整托转运，大幅降低散装物料的装卸搬运成本。从结构设计逻辑来看，整个容器采用内胆加外防护框架的分体式组合结构，内胆采用滚塑成型的高密度聚乙烯材质，侧壁做了等距环形加强筋设计，避免满装状态下侧壁受液压鼓胀变形，顶部预留带密封垫圈的灌装口，口径适配常规化工灌装枪的作业尺寸，口盖采用螺纹旋紧结构，内置透气阀平衡桶内外气压差，防止高温储运过程中内部憋压或者负压吸瘪内胆。底部集成的排液阀采用侧装式结构，

　　安装位置距离内胆底面预留15mm的沉降槽，可最大限度排净桶内残留物料，避免介质沉积堵塞阀口，阀体外露部分做了防撞凸台保护，防止叉车转运过程中磕碰损坏阀门。外部的金属防护框架采用冷轧钢管弯折焊接成型，竖向钢管与横向环形钢管采用满焊连接，框架底部与钢制托盘底座焊接为一体，托盘预留标准叉车孔位，可适配手动液压叉车、电动平衡重叉车的叉齿尺寸，满足四面进叉的作业需求，框架顶部的边框做了外翻卷边处理，既避免锐边划伤作业人员，也可作为空桶堆码的定位支撑，满装状态下可实现三层静态堆码，充分利用仓储垂直空间。设计过程中需要重点校核几个边界参数：首先是内胆的壁厚均匀性，滚塑成型时拐角位置的壁厚偏差不能超过15%，避免应力集中导致长期使用开裂；

　　其次是外框架的载荷分布，满装1000L介质时整体重量接近1.2吨，框架底部的托盘横梁需要做挠度校核，额定载荷下的下挠量不能超过跨度的1/500，防止转运过程中托盘变形蹭地；另外排液阀的安装高度需要匹配常规接料容器的进料口高度，距离地面的净空控制在350mm左右，无需额外垫高容器即可完成接料作业，减少现场操作的辅助工装需求。针对不同的储运介质，内胆材质可做适配调整，储运普通酸碱类化学品时采用常规高密度聚乙烯即可，储运有机溶剂类介质时需要更换为高阻隔性的改性聚乙烯内胆，避免介质渗透溶胀。框架表面采用热镀锌处理，户外存放时的防锈周期可达5年以上，镀锌层厚度控制在80μm以上，焊接位置需要做打磨后补喷锌处理，避免焊缝位置提前锈蚀。

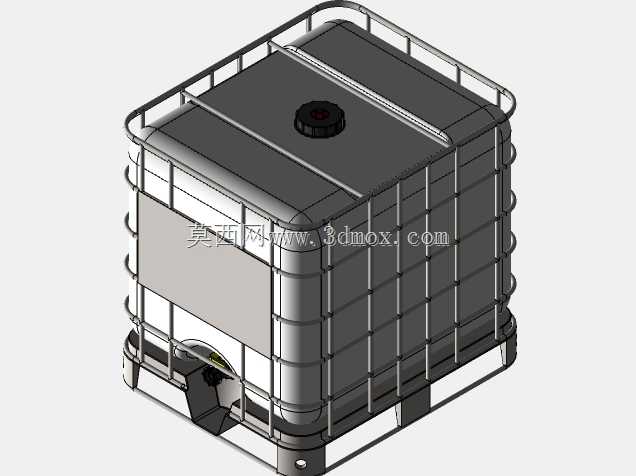

　　在实际建模过程中，需要重点还原各部件的装配间隙：内胆与外框架之间预留5mm的膨胀间隙，避免温度变化时内胆热胀冷缩与框架硬接触产生应力；顶部灌装口与框架顶部预留20mm的操作空间，方便作业人员旋紧或者开启桶盖；排液阀的手柄转动范围内不能有框架杆件遮挡，保证阀门可以完全开启到最大通径，提升排液效率。这类容器的外形尺寸严格遵循物流模数设计，整体长宽控制在1200mm×1000mm的标准托盘尺寸范围内，高度控制在1150mm左右，刚好适配集装箱内部的装载尺寸，一个20英尺标准集装箱可单层装载10个该型容器，相比传统圆桶的装载效率提升30%以上。另外框架侧面预留了标签安装位，可粘贴物料标识、安全周知卡，满足危化品储运的标识规范要求，底部托盘的四个角预留了捆扎孔位，长途运输时可通过绑带将容器与运输车辆固定，避免运输过程中滑移倾倒。
