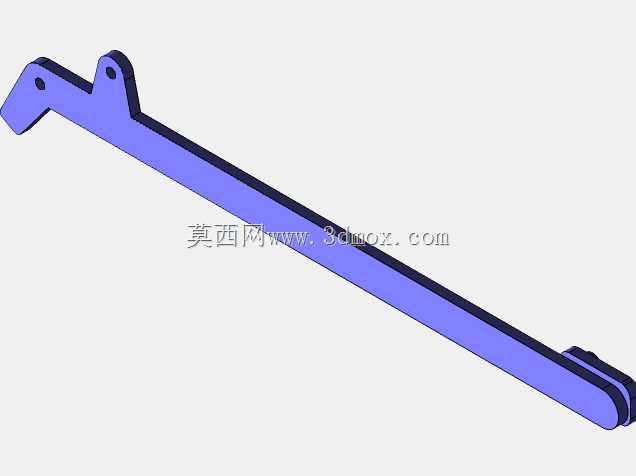

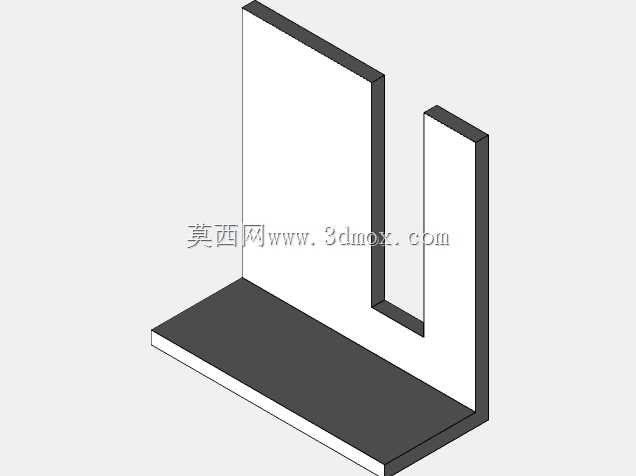

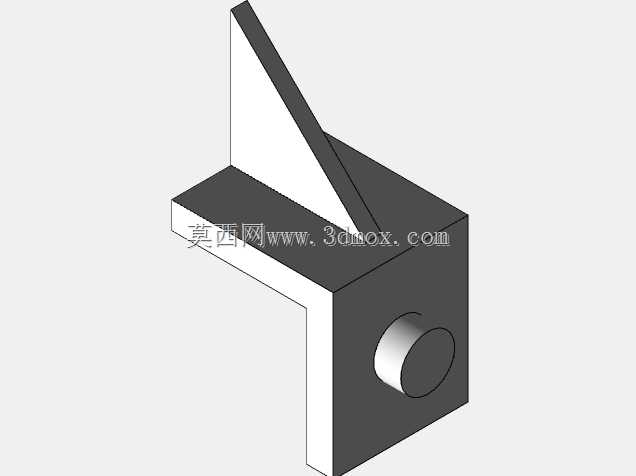

圆草捆打捆农用作业设备结构设计

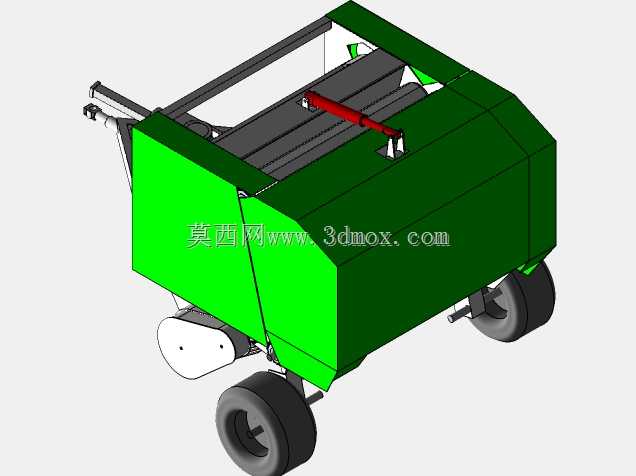

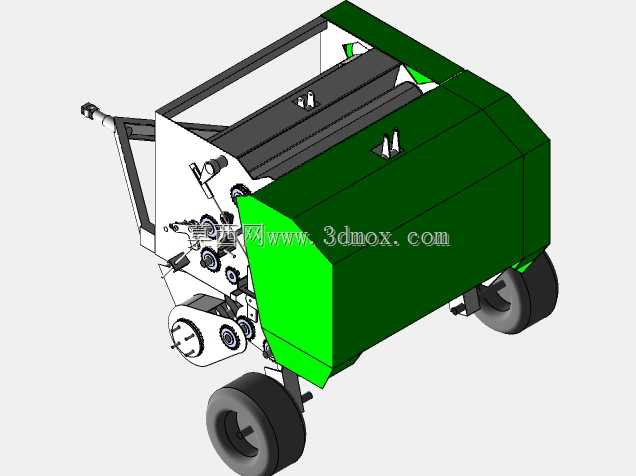

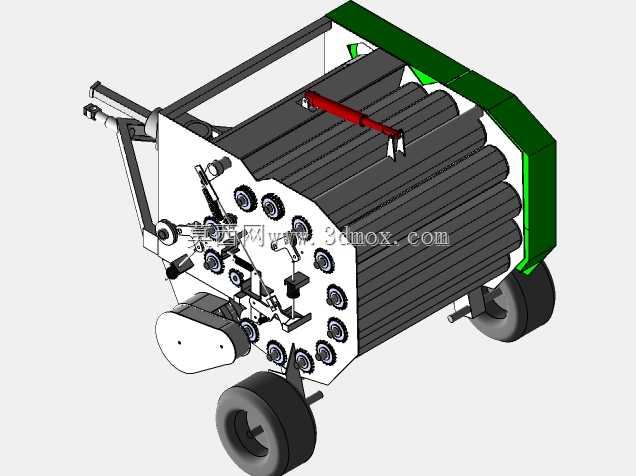

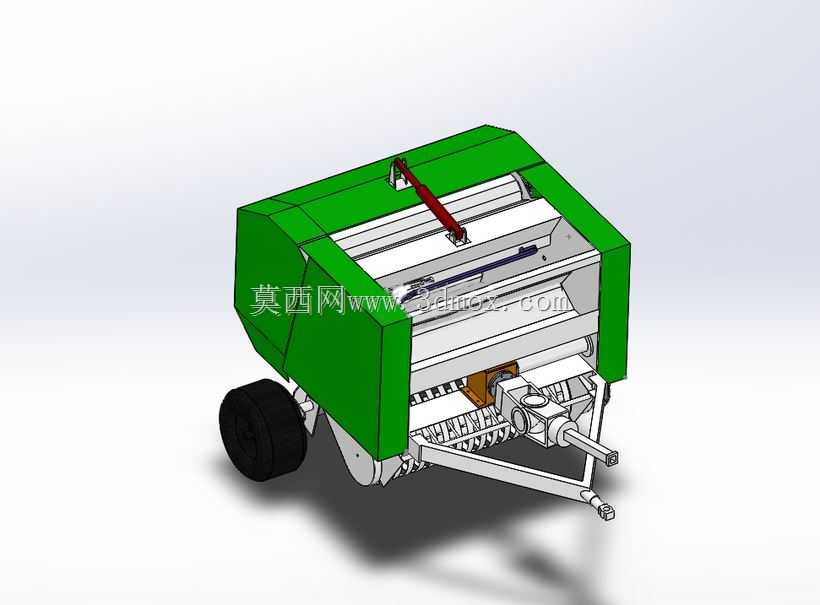

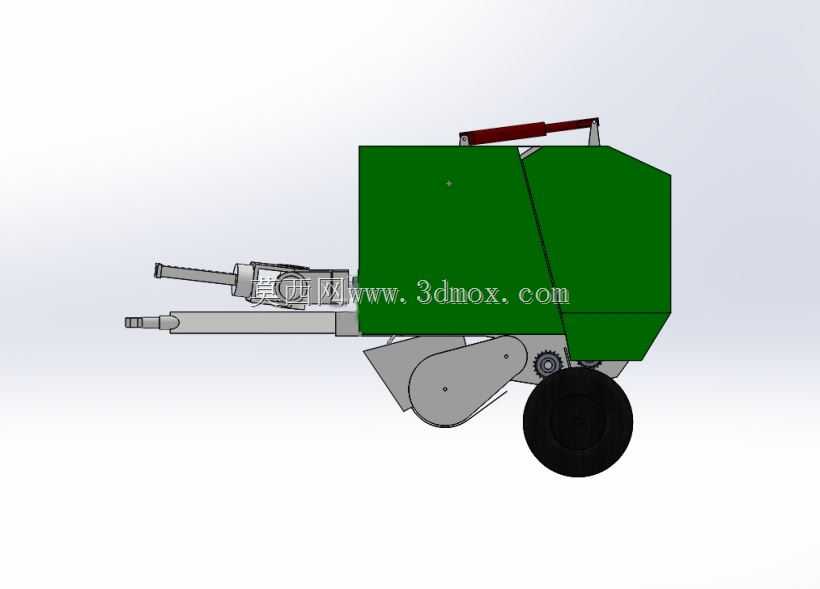

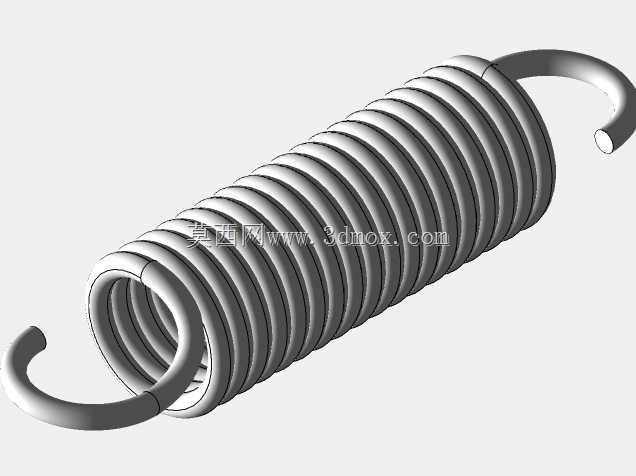

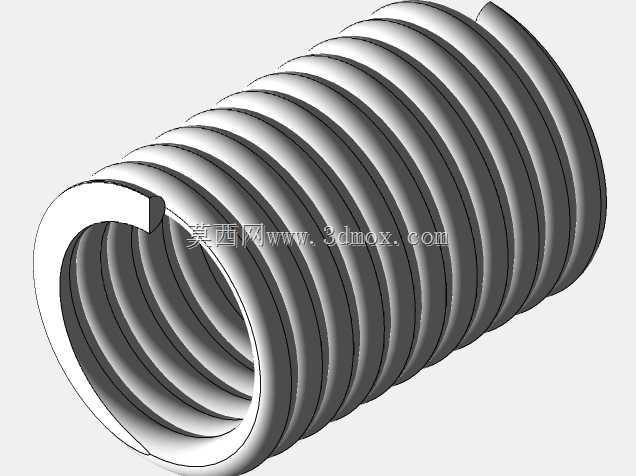

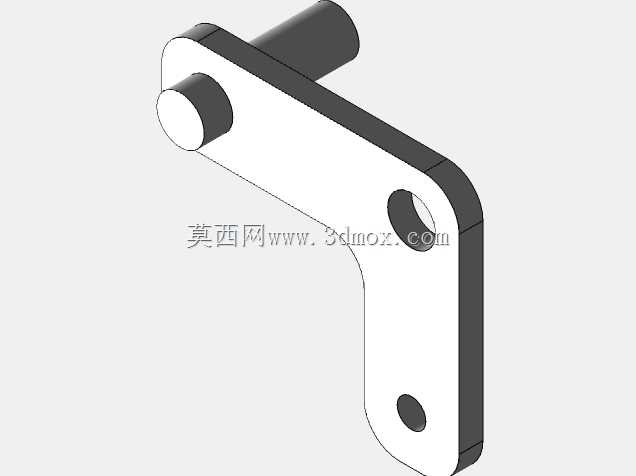

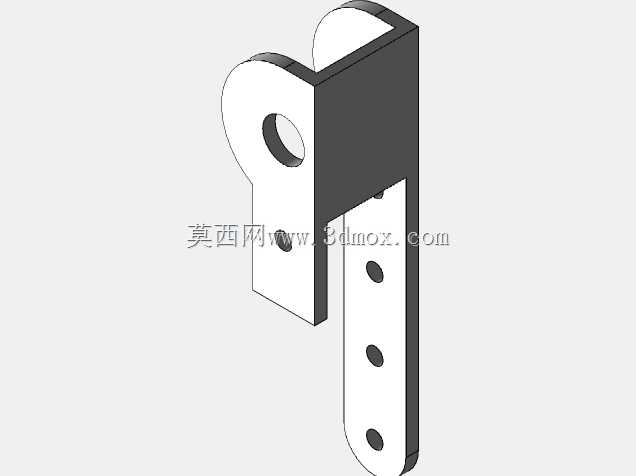

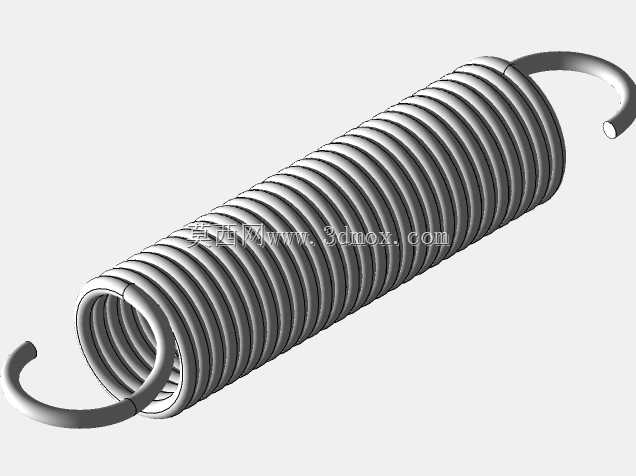

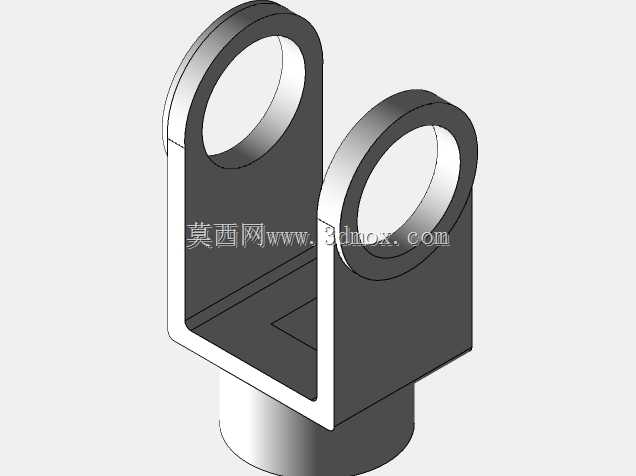

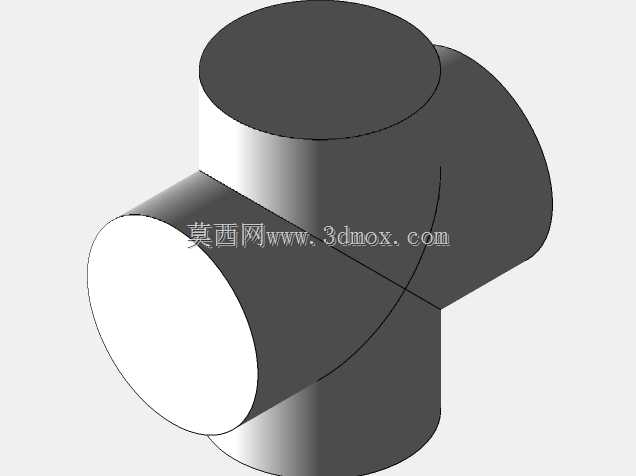

　　这款圆捆作业设备主要面向草场牧草收储、大田作物秸秆资源化利用场景，在农牧交错带、规模种植区的收获后处理环节承担核心作业功能，可将田间散落的牧草、麦秸、稻秆、玉米秸秆等物料连续捡拾后卷压成型为规整圆捆，大幅降低散料收集、转运、存储的空间占用与人力投入，成型后的草捆可直接用于畜牧饲喂、生物质燃料加工、秸秆基料生产等下游环节，适配不同规模草场、种植合作社的作业需求，可与常规马力段轮式拖拉机配套挂接，跟随动力机组沿田间行进完成连续作业。从结构设计逻辑来看，整机采用牵引式挂接布局，前端设置标准三点悬挂对接结构与动力输入轴，可直接匹配拖拉机后输出轴的动力传递路径，无需额外改装动力接口，挂接状态下设备的牵引点高度、

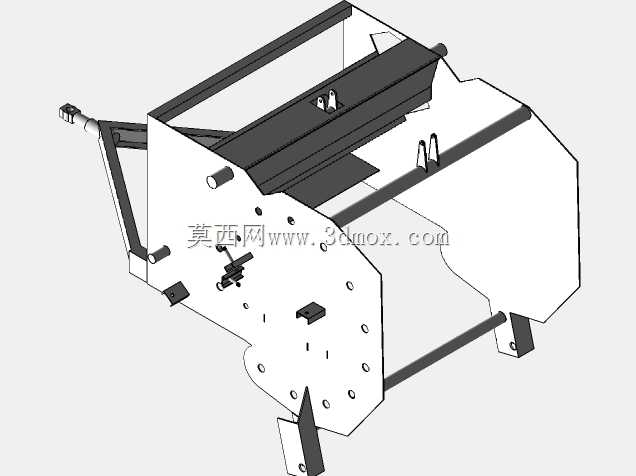

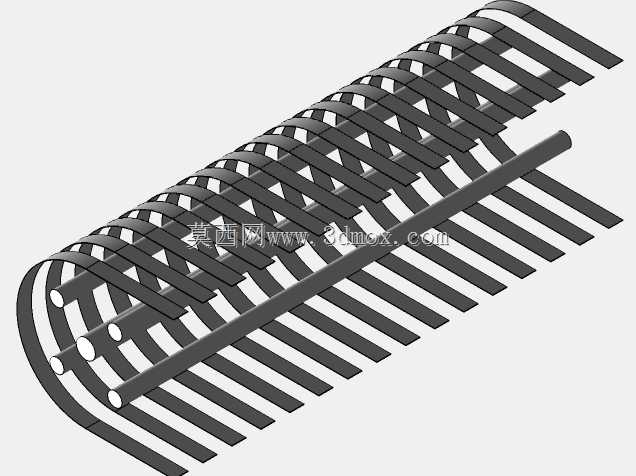

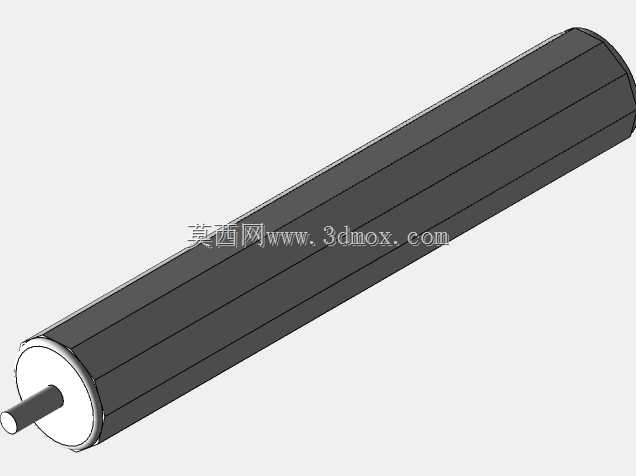

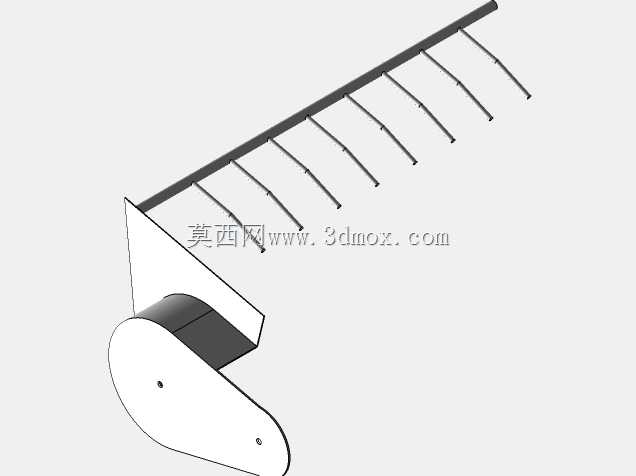

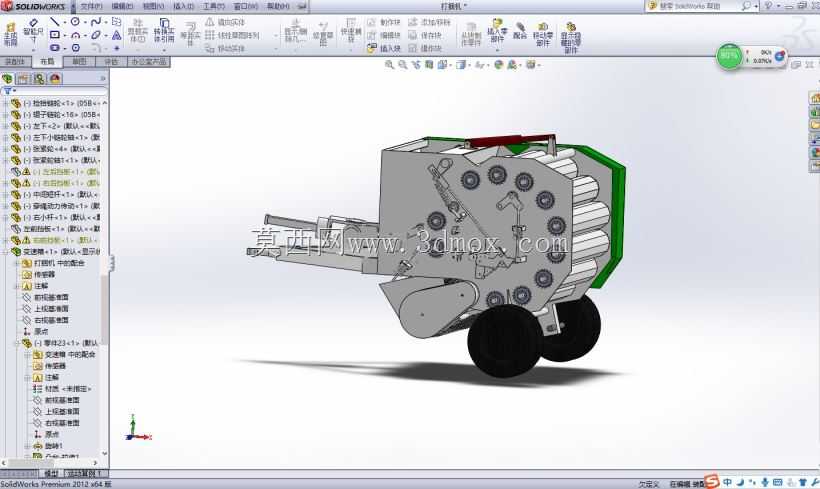

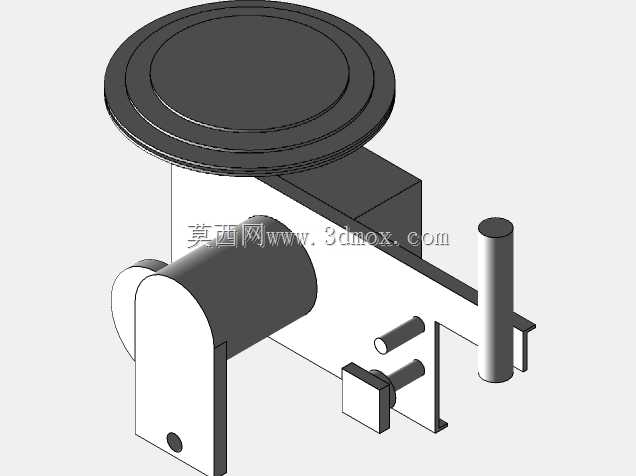

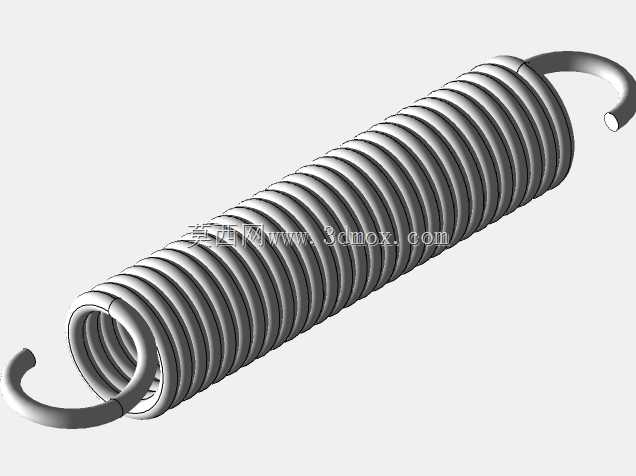

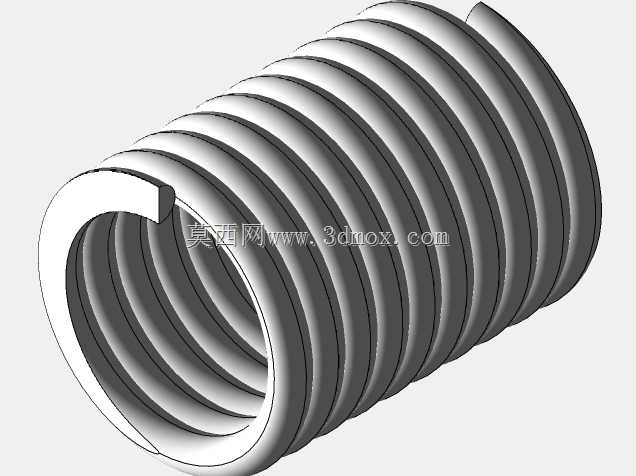

　　动力输入轴夹角均控制在通用农机的适配区间内，避免作业过程中出现传动系干涉、悬挂过载等问题。设备核心作业单元分为捡拾喂入段、卷压成型腔、捆扎释放段三个功能模块，捡拾喂入段布置在整机最前端下方，采用弹齿式捡拾结构，弹齿排布密度与作业幅宽经过匹配设计，可在行进过程中将地面铺放的散料连续挑起，经喂入辊输送至成型腔内部，弹齿的离地间隙可通过侧边调节机构调整，适配不同留茬高度的地块作业，减少弹齿碰擦地面造成的部件磨损与泥土混入草捆的问题。卷压成型腔采用多组钢制辊筒围合形成可变容积腔体，随着喂入物料不断增加，腔体内的辊筒随物料堆积量逐步撑开，同时保持对物料的持续辊压，将松散物料逐层卷压为密度均匀的圆柱形草捆，辊筒表面设置防滑凸棱，

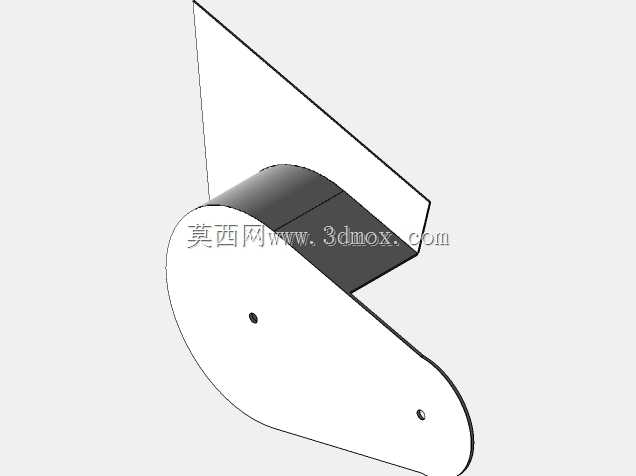

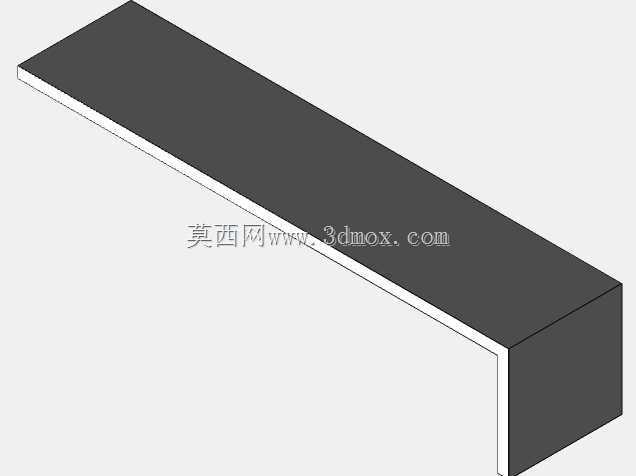

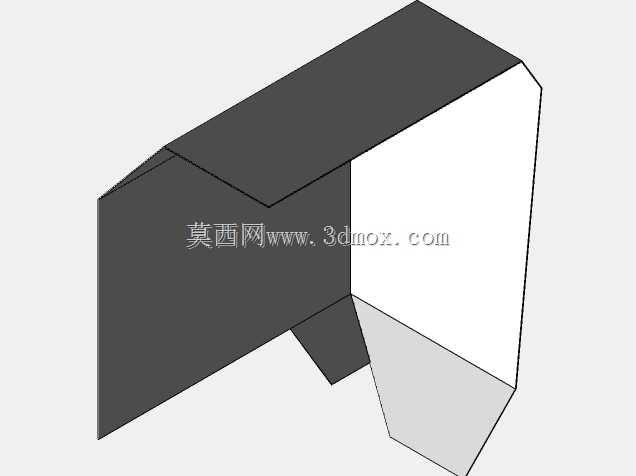

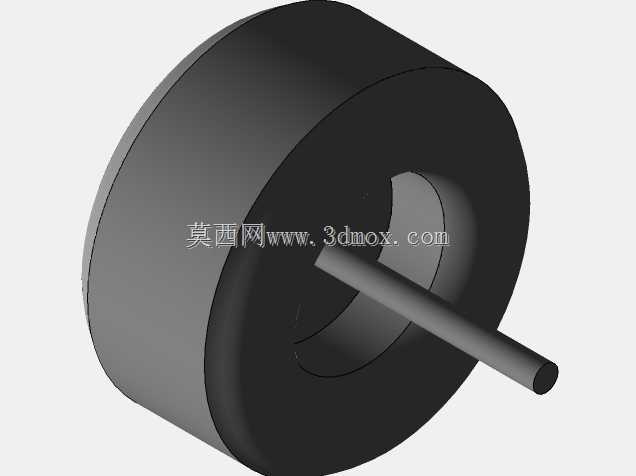

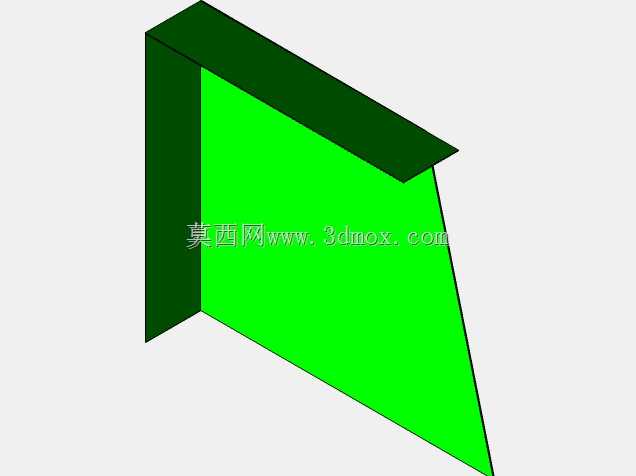

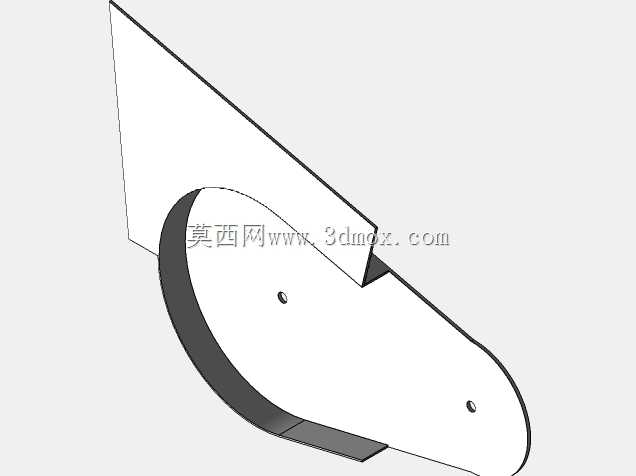

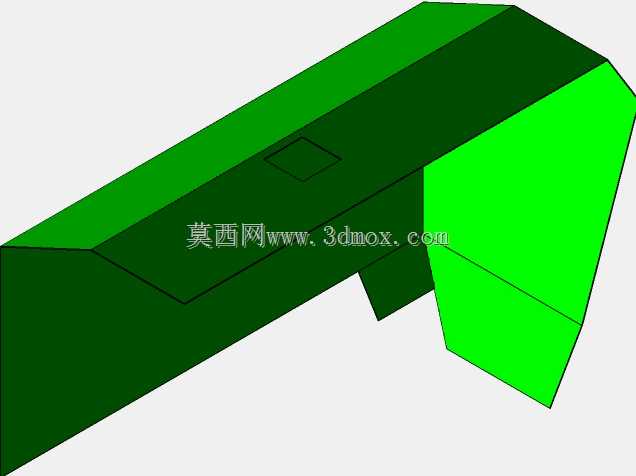

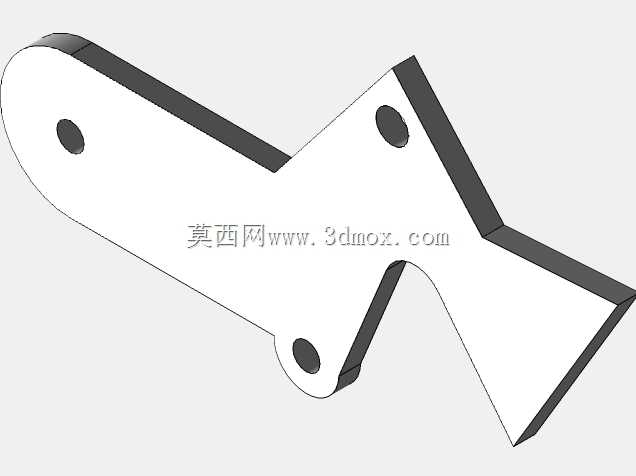

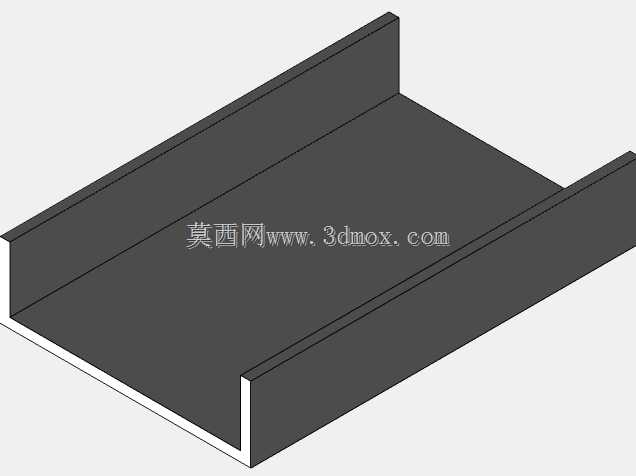

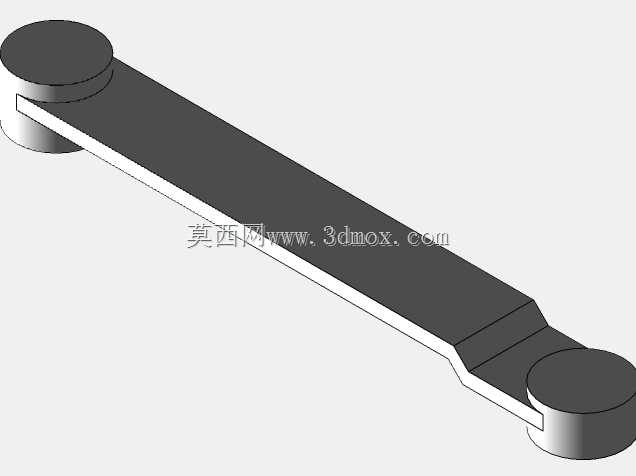

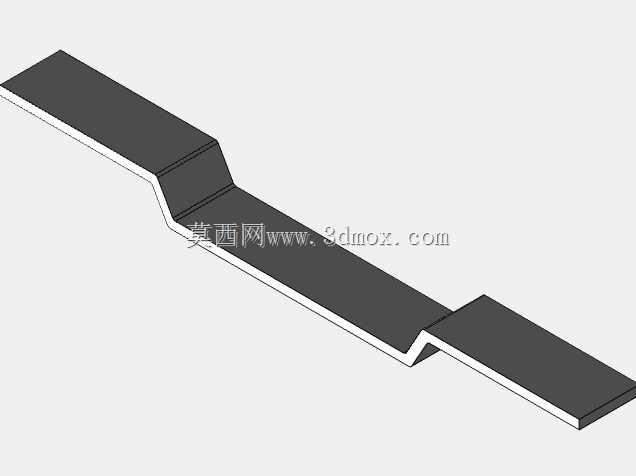

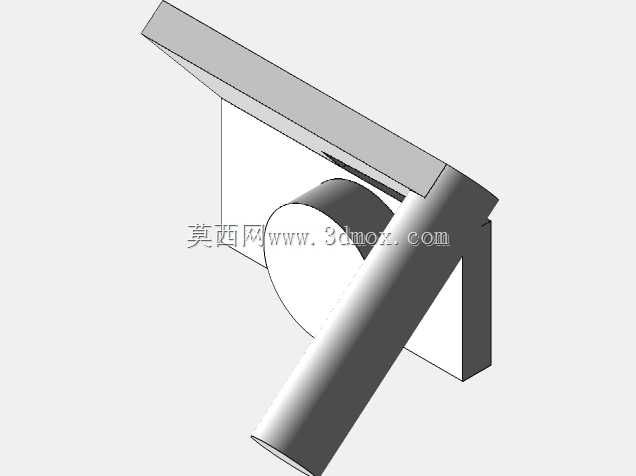

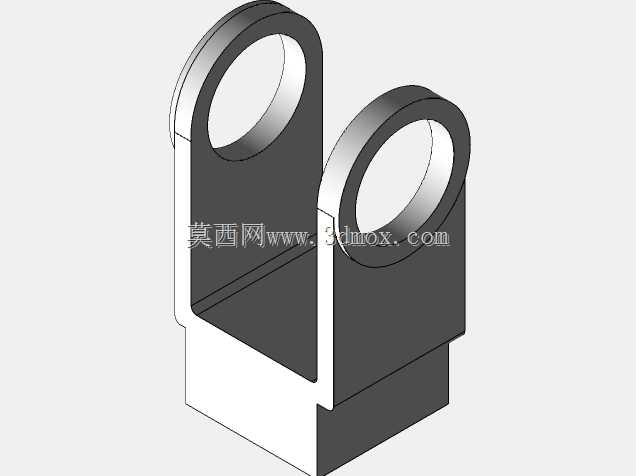

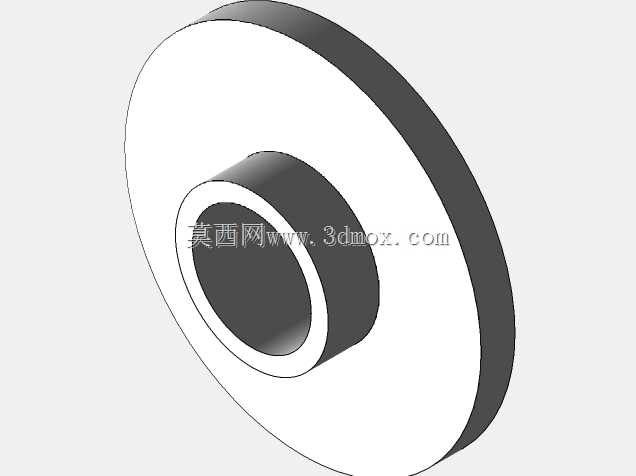

　　避免物料在辊压过程中出现打滑、空转，保证草捆成型后的圆整度与密度一致性，不同位置的辊筒采用统一规格的轴承座安装，降低后续维护过程中的备件储备难度。成型腔侧部设置开合锁定机构，当草捆达到设定直径后，触发机构解锁，成型腔上盖沿后侧铰接点抬起，成型完成的草捆可直接滚落至地面，无需额外人工卸料，复位后机构自动锁定，可直接进入下一个草捆的卷压作业循环。整机外侧覆盖薄壁冲压护板，护板采用快拆式螺栓固定，日常维护时可快速拆卸，暴露内部传动链条、辊筒轴承等需要定期润滑、检查的部件，护板表面做防锈涂装处理，适配田间高湿、多扬尘的作业环境。行走轮布置在整机后侧下方，轮距与轮胎选型兼顾田间通行稳定性与道路转场的通过性，作业状态下行走轮承担整机部分重量，

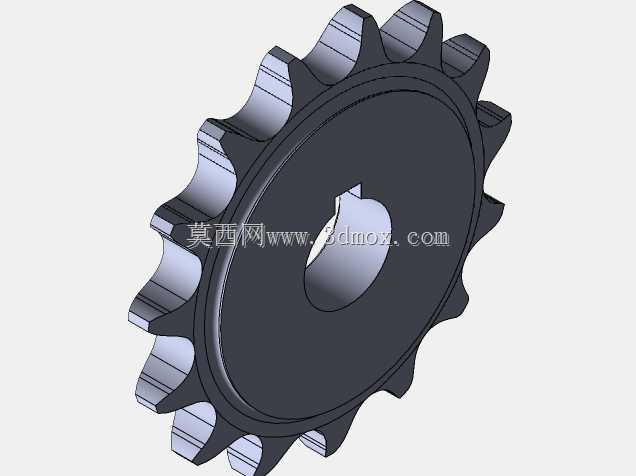

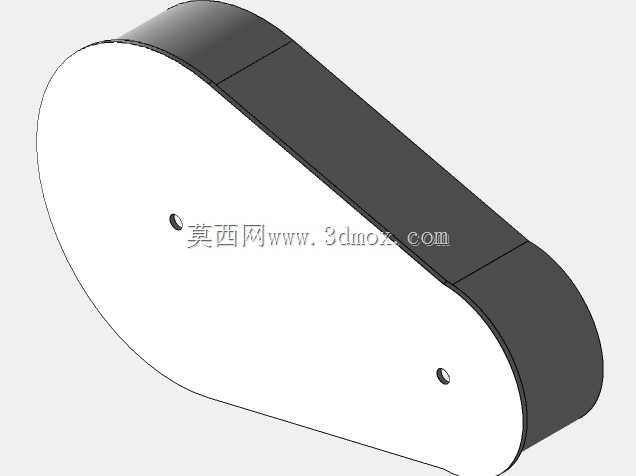

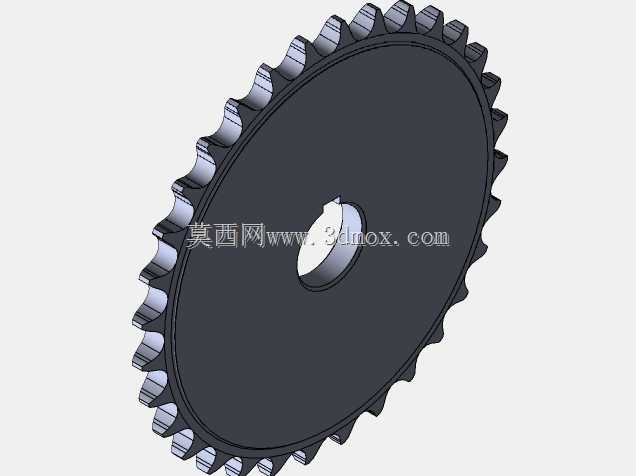

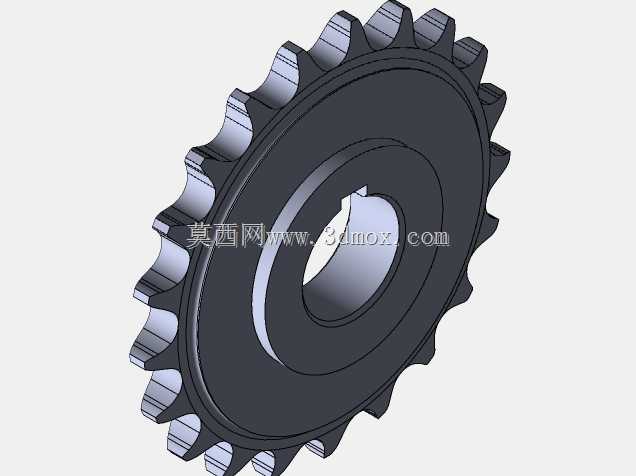

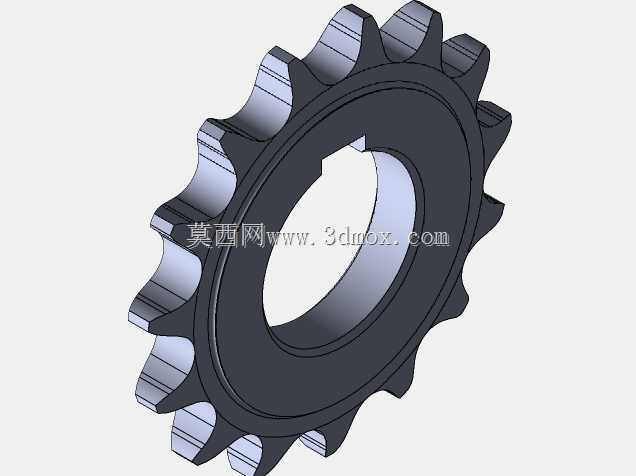

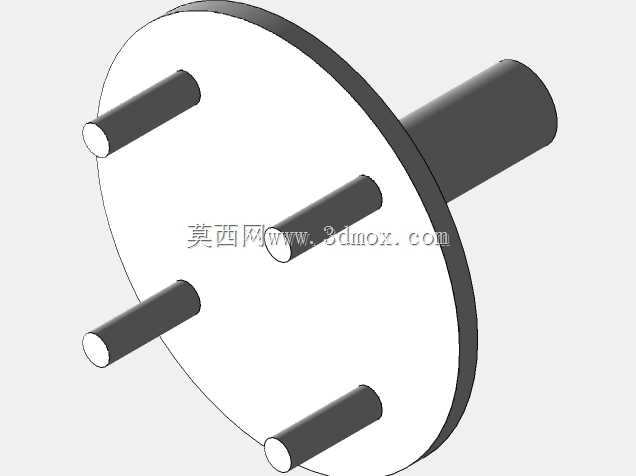

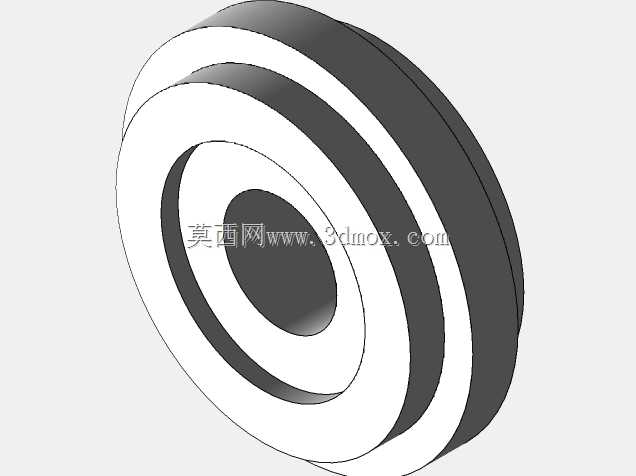

　　降低拖拉机悬挂机构的承载负荷，转场时可跟随拖拉机沿乡村道路通行，无需额外装载运输车辆。从安装边界尺寸来看，整机挂接状态下的总长度、宽度、高度均符合农机道路通行的尺寸要求，作业过程中成型腔开合的上极限位置不会与拖拉机后部结构发生干涉，捡拾机构的下极限位置可覆盖常规作物留茬的捡拾范围，动力输入轴的伸缩量可适配拖拉机悬挂升降过程中的长度变化，避免传动部件出现卡滞、脱落。设备的传动系统采用链传动与齿轮传动结合的方式，将拖拉机输入的动力分配至捡拾辊、喂入辊、成型腔辊筒等各个作业部件，传动路径上设置过载保护结构，当喂入物料量过大出现卡滞时，保护机构触发脱开，避免传动部件因过载出现断裂、变形。整机的配重经过合理分配，挂接后不会导致拖拉机前轮附着力过度下降，保证田间作业与道路行驶的操控稳定性，所有外露传动部件均设置安全护罩，避免作业过程中杂物卷入、人员误触造成安全隐患。
