测试钻机用防护操作机房结构设计

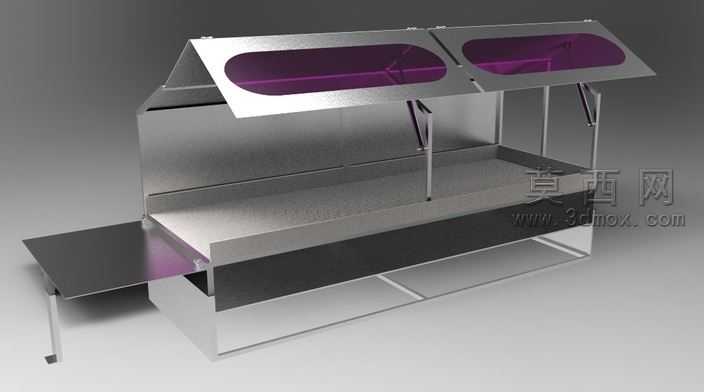

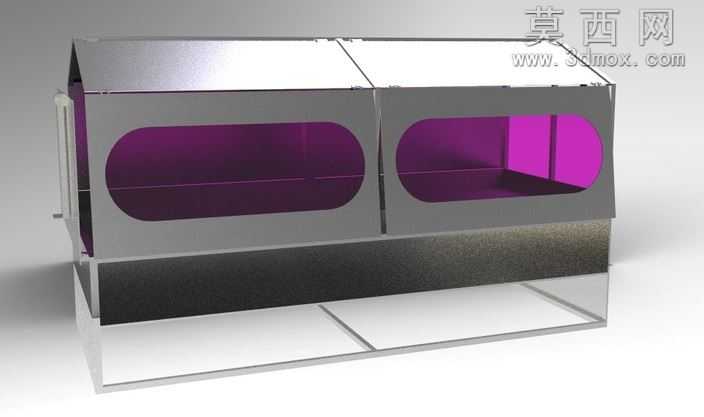

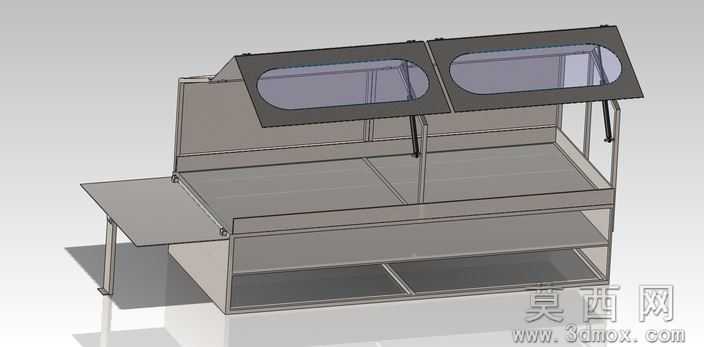

本模型为测试钻机配套使用的防护操作机房，采用三维参数化建模完成整体结构搭建，建模过程中优先遵循钣金加工工艺逻辑，对各部件的折弯余量、拼接缝隙、安装孔位都做了精准的参数化约束，确保模型可直接导出加工图纸用于生产制作。模型整体采用分层式结构设计，底部设置双层置物平台，可用于放置测试配件、工具以及钻机配套的电控组件，平台边缘做了折弯收边处理，既提升结构强度也避免锐边划伤操作人员。侧面延伸出可折叠的辅助操作台面，通过铰接结构与主体框架连接，闲置时可向下翻折收纳，使用时展开可拓展操作空间，适配不同尺寸工件的测试摆放需求。上部防护舱采用双段式上翻盖设计，每扇翻盖都配置了气弹簧支撑结构，建模时对气弹簧的安装角度、支撑行程做了运动仿真校验，确保翻盖开启后可稳定悬停在任意角度，不会出现自行滑落或开启角度不足的问题；翻盖区域嵌入了透明视窗，视窗采用圆角矩形造型，既保证操作人员可清晰观察内部钻机测试状态，也避免直角应力集中导致视窗碎裂。整体框架采用方通焊接结构的建模逻辑，外覆钣金蒙皮，材质配置上主体框架赋予哑光不锈钢材质，钣金蒙皮赋予冷轧钢板喷塑材质，视窗赋予半透明聚碳酸酯材质，气弹簧、铰接件赋予镀铬金属材质，渲染后可直观呈现真实产品的质感与结构层次。设计过程中充分考虑测试作业的安全防护需求，翻盖闭合后可完全覆盖钻机作业区域，有效阻挡测试过程中产生的碎屑、冷却液飞溅，同时预留了管线穿接的缺口位置，方便钻机的气路、电路、冷却管路与外部设备连接，底部支撑脚采用可调式脚杯结构，可适应不平整的地面安装需求，保证机房放置的水平稳定性。
