双离合器控制用液压油缸三维设计

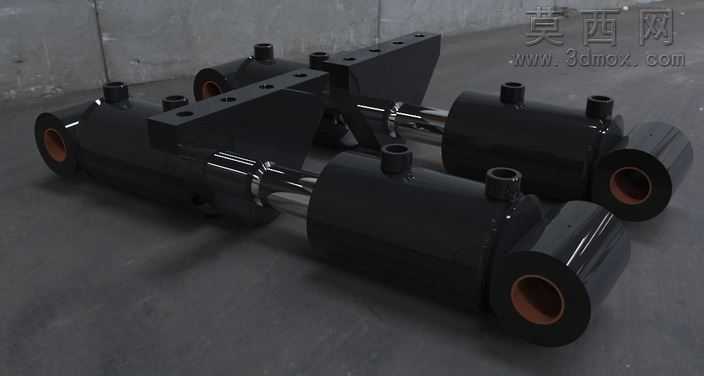

本作品为适配双离合器传动系统设计的专用液压执行油缸，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压元件设计规范，对油缸的各个组成部件进行1:1等比例还原。模型首先从缸筒主体结构开始构建，精准绘制缸筒的内外径尺寸、端部进出油口的安装接口、缸筒端盖的连接法兰结构，保证缸体的承压结构符合液压系统的工作压力要求。随后完成活塞杆组件的建模，还原活塞杆的镀铬工作段、活塞密封槽结构、杆端与离合器拨叉的连接安装座，安装座上的定位销孔、螺栓连接孔均按照实际装配尺寸绘制，确保后续虚拟装配时的干涉检查能够准确验证结构合理性。在模型渲染阶段，为缸筒部件赋予哑光黑色金属漆材质，模拟实际产品的缸体表面发黑处理工艺效果，为活塞杆部分赋予高反光镀铬金属材质，还原活塞杆表面的高光金属质感，进出油口的内孔部分赋予铜质密封材质，区分不同部件的材质差异，提升渲染图的真实感。结构设计上采用双动式液压回路设计，油缸可通过两个油口的进回油切换实现活塞杆的双向驱动，精准匹配离合器的结合与分离动作需求，缸体侧面设计的一体式安装支脚带有多个固定螺栓孔，可直接将油缸固定在离合器壳体的对应安装位，无需额外设计转接支架。建模过程中对密封沟槽、倒角、退刀槽等工艺结构均做了完整还原，没有省略关键的工艺细节，保证模型可直接用于后续的工程图导出、虚拟装配验证以及产品渲染展示，整体结构紧凑，安装定位基准清晰，能够直观展现双离合器油缸的工作原理与装配关系，可作为液压传动教学、离合器系统设计参考的数字化三维样件。
