带式输送机用30度槽形托辊组结构设计

　　在散料输送系统的设计选型中，槽形托辊是带式输送机承载分支的核心支撑部件，直接决定了皮带运行的稳定性、物料输送的倾角上限以及整条输送线的运维成本。本次设计的槽形托辊采用30度槽角配置，主要应用于矿山、港口、电厂、建材厂等场景的普通带式输送机承载段，适配输送堆积密度1.0-2.5t/m³的散状物料，包括煤炭、矿石、砂石、粮食、化工粉料等，相比平形托辊可将物料堆积截面积提升40%以上，有效避免散料在输送过程中撒落，同时可适配最大18度的输送倾角，减少输送线的水平占地长度。

　　从功能特性来看，该托辊组采用三辊等长对称布置结构，两侧侧辊与水平中辊的夹角为30度，槽角设计兼顾了物料承载量与皮带弯折损耗的平衡——槽角过小则物料装载量不足、易撒料，槽角过大则皮带在托辊过渡段的反复弯折应力提升，会大幅缩短皮带使用寿命。托辊辊体采用无缝钢管加工，两端配置冲压轴承座与6205系列深沟球轴承，轴承外侧设置多层迷宫式密封结构，可有效阻挡输送现场的粉尘、水汽进入轴承腔体，适配多尘、潮湿的户外作业场景，辊体表面做镀锌钝化处理，具备基础的防锈耐磨性能，可满足常规工况下3万小时以上的使用寿命要求。

　　设计过程中首先明确了安装边界与适配参数：适配皮带宽度为1200mm，对应中辊与侧辊的辊体长度均为465mm，辊体外径为133mm，该辊径匹配1200mm带宽的皮带运行线速度范围为1.6-4.0m/s，可覆盖绝大多数常规散料输送线的速度需求。托辊组的安装支架采用标准化冲压折弯结构，支架上的辊子安装卡槽采用通用开口尺寸，可与同带宽的国标槽形托辊支架直接互换，无需对现有输送机机架做改造，降低现场更换维护的成本。支架的安装孔位采用长圆孔设计，可允许±5mm的安装位置调整量，抵消机架焊接、安装过程中的尺寸误差，降低现场安装的精度要求。

　　在结构细节处理上，侧辊与中辊的衔接处预留了2mm的间隙，避免皮带运行过程中辊子端部摩擦皮带背面造成皮带损伤；辊子的径向跳动量控制在0.5mm以内，保证皮带高速运行时不会出现异常跳动、跑偏的问题；托辊的旋转阻力设计值不大于2.5N，可有效降低输送机的运行功耗，减少电机的无用功损耗。针对不同的物料特性，该托辊结构也可做适配调整：输送磨琢性较强的矿石类物料时，可将辊体更换为包胶辊面，提升辊面与皮带的摩擦力，同时降低物料冲击对辊体的磨损；输送高温物料如烧结矿、炉渣时，可将密封件更换为耐高温氟橡胶材质，轴承采用耐高温润滑脂，适配最高200℃的物料温度。

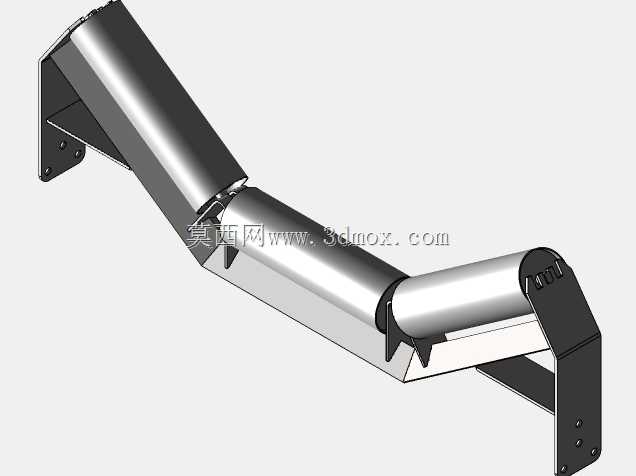

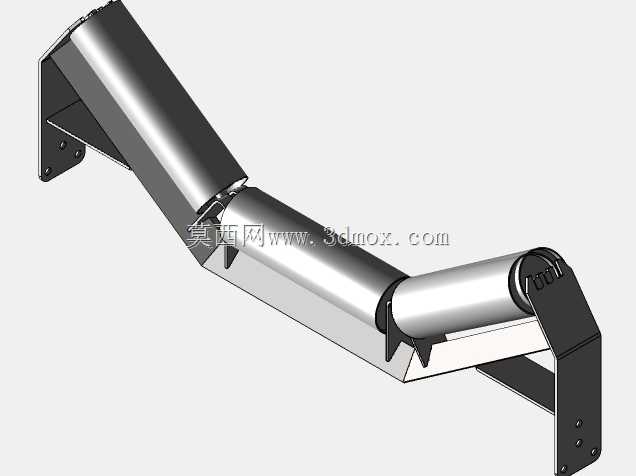

　　从安装运维角度来看，该托辊组采用卡槽式安装结构，更换辊子时无需拆卸整个支架，仅需将损坏的辊子从卡槽中抬起取出即可完成更换，单人即可在5分钟内完成单组辊子的更换作业，大幅缩短运维停机时间。托辊的润滑采用长效锂基脂，出厂时已完成预注脂，正常工况下运行2年无需补充润滑脂，降低日常运维的工作量。在三维建模过程中，所有结构尺寸均严格遵循DTII型带式输送机的设计标准，每个零件都做了参数化建模处理，可通过调整带宽、辊径、槽角参数快速生成不同规格的槽形托辊模型，为后续的整机装配、干涉检查、工程图输出提供准确的三维数据支撑，模型中也预留了支架与输送机纵梁的安装配合面，可直接导入带式输送机的整体装配体中使用，无需额外调整安装位置。
