工业户外钢制折叠式楼梯结构设计

　　这类折叠式钢制楼梯，主要适配工业厂区户外临时登高、设备检修平台接驳、建筑夹层临时通行、仓储区域高差衔接这类场景，区别于固定焊接的永久楼梯，它的核心优势是可根据通行需求调整展开状态，在不需要全幅通行时可以折叠收合，减少对地面通行空间的占用，尤其适合厂区通道狭窄、平时需要预留物流转运宽度，仅在检修、人员上下作业时需要梯道的工况。从结构设计逻辑来看，整个梯身采用型钢焊接框架，踏步采用镂空格栅钢板，一方面是户外使用时可以快速排走雨水、积尘，避免踏步表面积水打滑，另一方面格栅结构自重更轻，降低折叠操作时的人力负载，同时镂空结构不会遮挡视线，作业人员上下时可以清晰观察梯道下方的地面状况，避免踏空或者磕碰下方堆放的物件。扶手部分采用圆管弯折成型，

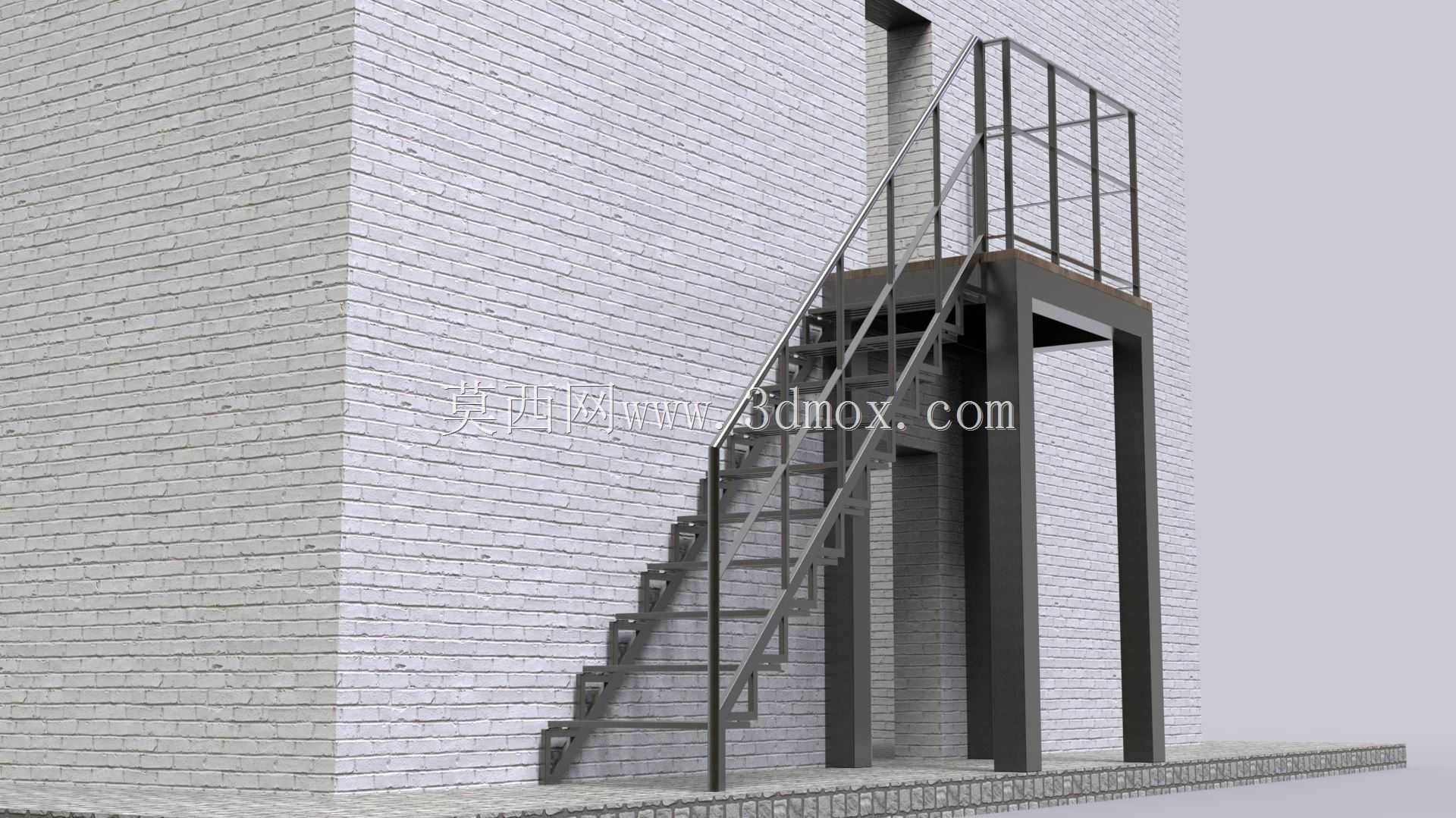

　　扶手立柱与梯身侧梁采用螺栓铰接，配合梯身的折叠转轴同步动作，展开时扶手自动抬升到安全防护高度，收合时扶手可以随梯身同步贴靠墙面，不会额外突出占用空间。设计时首先要明确安装边界，这类梯具的安装基准是上层平台的边沿与地面的垂直高差，常规适配2.4米到3.2米的层高，梯身展开时与地面的夹角控制在45度到55度之间，这个角度区间既保证人员上下时的踏步舒适度，不会因为梯身过陡导致攀爬费力，也不会因为梯身过缓导致水平投影长度过长，浪费地面空间。踏步的间距统一设置为180mm到200mm，踏步深度控制在220mm到250mm，符合人体工程学的登高步幅要求，每块踏步板与侧梁的连接采用满焊加螺栓加固的方式，避免长期踩踏后出现焊缝开裂、踏步松动的问题。

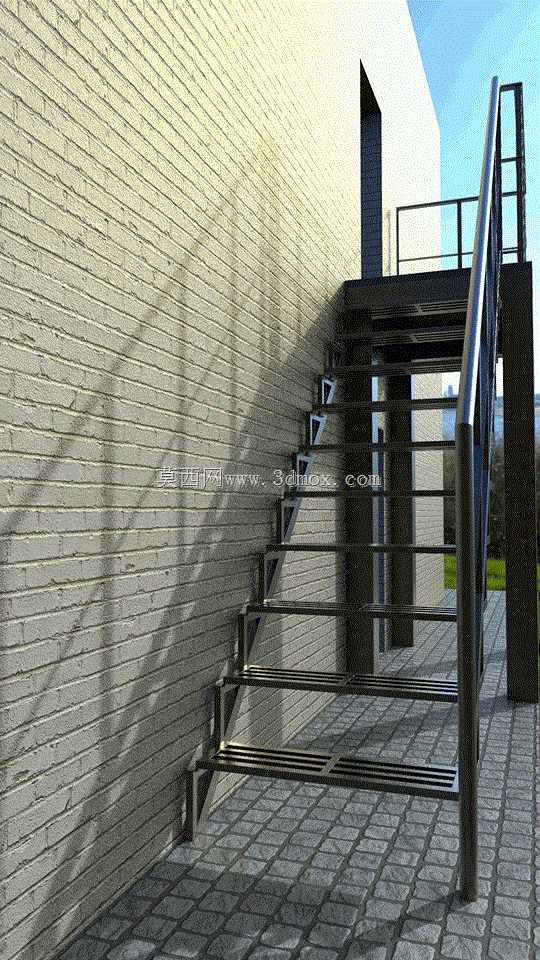

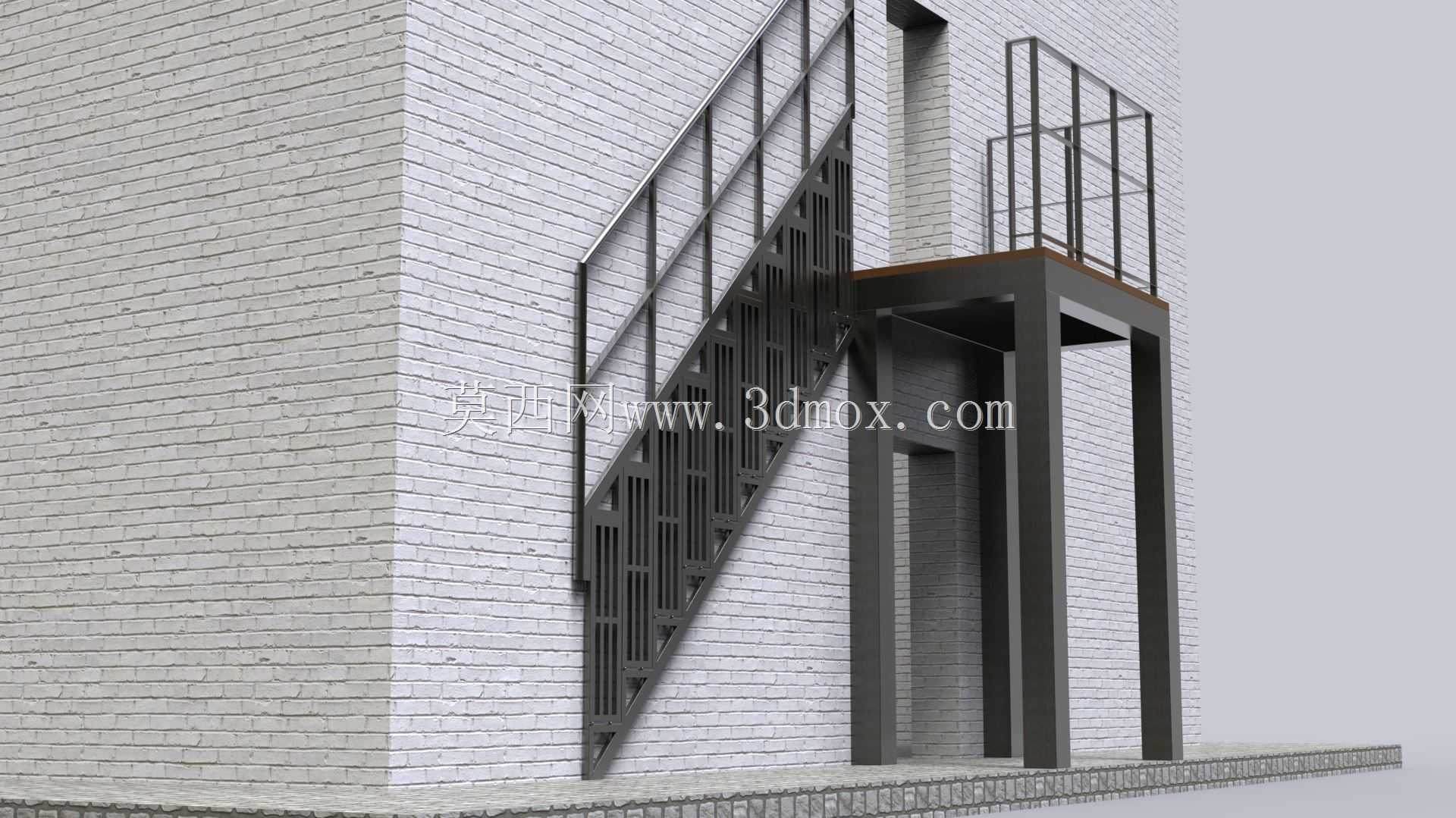

　　梯身的折叠转轴采用实心圆钢加工，轴套部位加装自润滑铜套，减少反复折叠转动时的磨损，转轴位置设置有限位挡块，当梯身展开到设定角度时，挡块会自动卡紧锁止，避免使用过程中梯身意外折叠引发安全事故，锁止结构采用插销式设计，人员展开梯身后只需要将插销插入对应定位孔，就可以完成锁止，操作不需要额外工具，单人即可完成展开与收合作业。侧梁采用槽钢弯折成型，槽钢的槽口朝向梯身内侧，既可以作为踏步板的安装基座，也可以在折叠时作为导向结构，让梯身的活动段可以沿着固定段的槽道滑动收合，收合后整个梯身的厚度仅为单段侧梁的厚度，贴墙安装时突出墙面的尺寸不超过200mm，完全不会影响通道内的叉车、物料推车通行。在户外工况使用时，整个梯身表面做喷塑防锈处理，

　　所有焊接部位都做打磨抛圆处理，避免毛刺划伤作业人员，扶手的高度距离踏步面保持900mm的安全高度，扶手末端延伸出梯段上下端各300mm，方便人员上下梯时抓扶借力。这类梯具不同于民用的家用折叠梯，它的额定负载按照工业级标准设计，单踏步可以承受不小于150kg的集中载荷，整梯可以同时满足3名作业人员携带工具上下通行的负载要求，设计时还考虑了安装适配性，梯身上端与上层平台的连接采用可调节的连接耳板，可以适配不同厚度的平台边沿，不需要在平台结构上做大规模的开孔焊接，只需要用膨胀螺栓或者焊接连接板就可以完成固定，安装作业量小，后期如果需要调整安装位置也可以快速拆卸转移。针对户外多风的工况，梯身收合状态下还设置有墙面固定锁扣，收合后可以将梯身锁在墙面上，避免大风天气下梯身被吹落晃动引发安全隐患。踏步的格栅板采用防滑齿面设计，即使表面沾有油污、雨水，作业人员踩踏时也能保持足够的摩擦力，减少滑倒风险。在结构受力校核上，整个梯身的受力路径清晰，人员踩踏的载荷通过踏步板传递到两侧侧梁，再通过上端的连接耳板传递到上层平台结构，下端的防滑脚垫传递到地面，所有受力节点都做了加强筋处理，避免应力集中导致的结构变形，折叠活动段的连接部位做了冗余强度设计，即使长期反复折叠使用，也不会出现结构疲劳变形的问题。
