10马力工业离心式鼓风机结构设计

　　在工业生产的诸多场景里，高压大流量送风需求始终存在，这款10马力规格的离心式鼓风设备，正是针对这类工况完成的结构设计。从实际落地的应用场景来看，这类设备最常出现在车间除尘系统的末端，作为含尘气流输送的动力源，也会配套在工业燃烧器端，为燃料充分燃烧提供稳定的高压空气供给，部分干燥生产线、车间整体通风置换、工艺段空气循环回路中，也能见到同结构设备的身影。

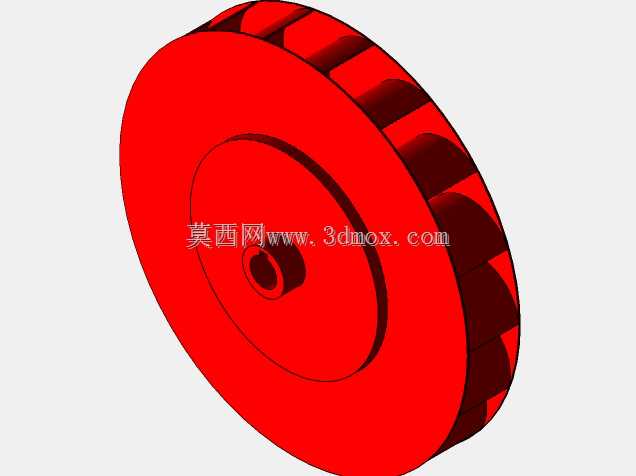

　　从功能实现逻辑来看，设备依靠叶轮高速旋转产生的离心力对进入蜗壳的空气做功，将电机输出的机械能转化为空气的压力能与动能，最终通过出口段的连接管路将加压后的空气输送到目标工位。设计过程中首先考虑的是工况适配性，针对除尘场景输送含尘气流的需求，叶轮采用了后向板式叶片结构，相比前向叶片，这种结构的无过载特性更好，即使管路阻力出现波动，电机也不容易出现过载烧损的问题，同时叶片表面做了圆弧过渡处理，减少粉尘在叶片表面的附着堆积，避免长期运行后叶轮动平衡被破坏引发振动超标。

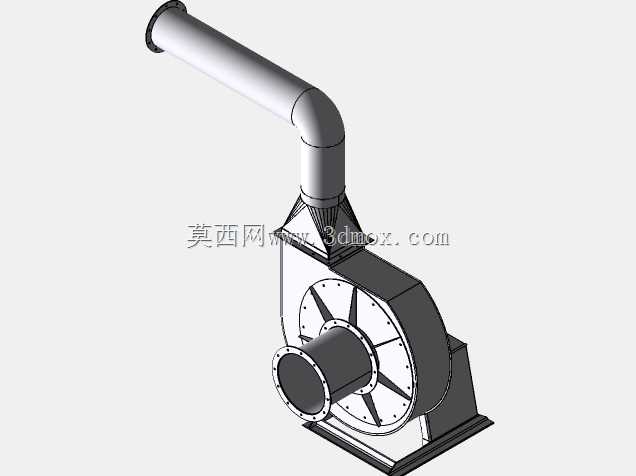

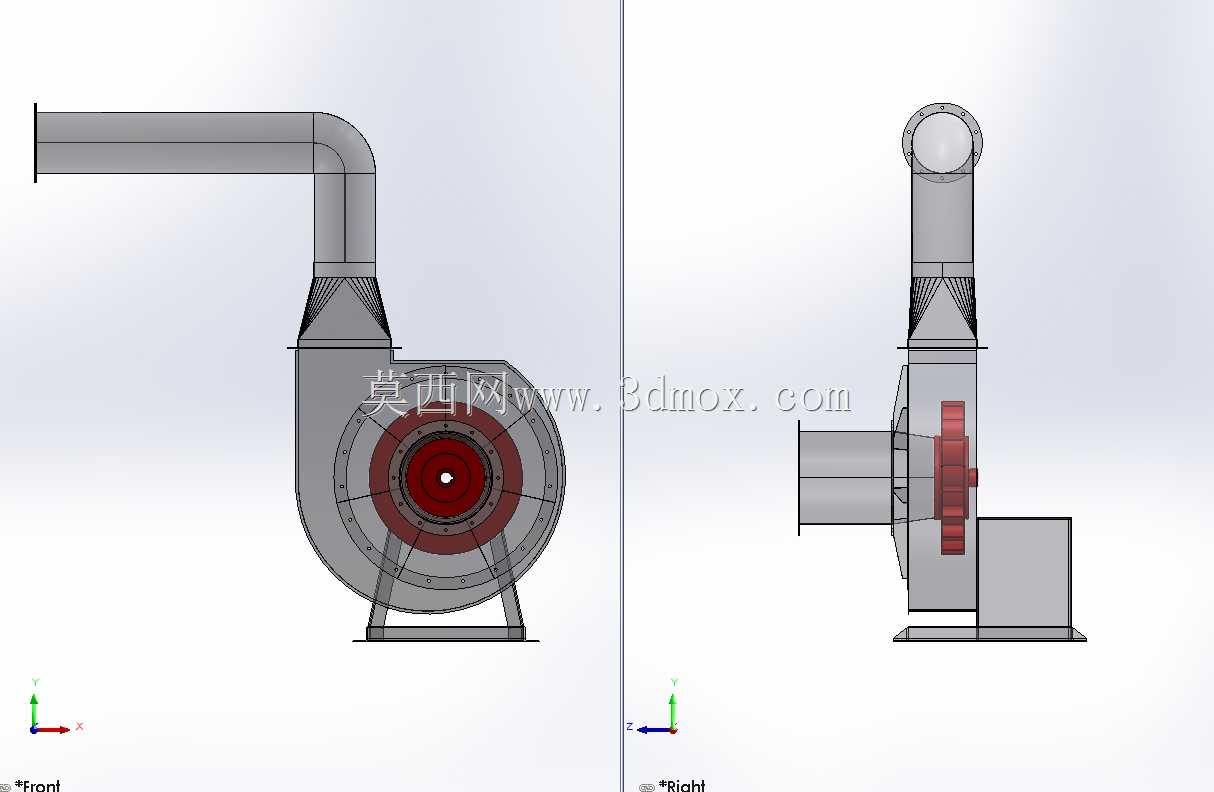

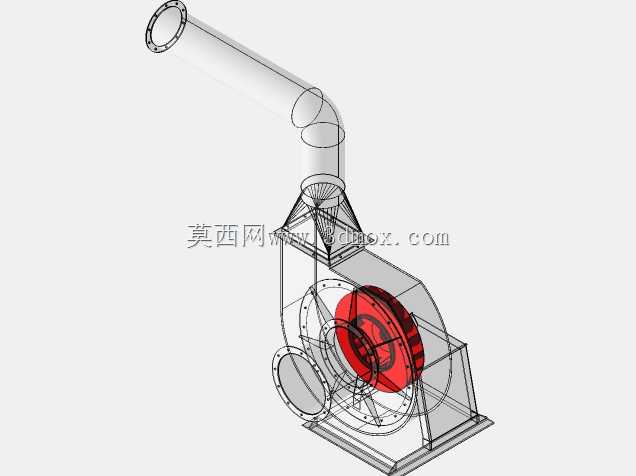

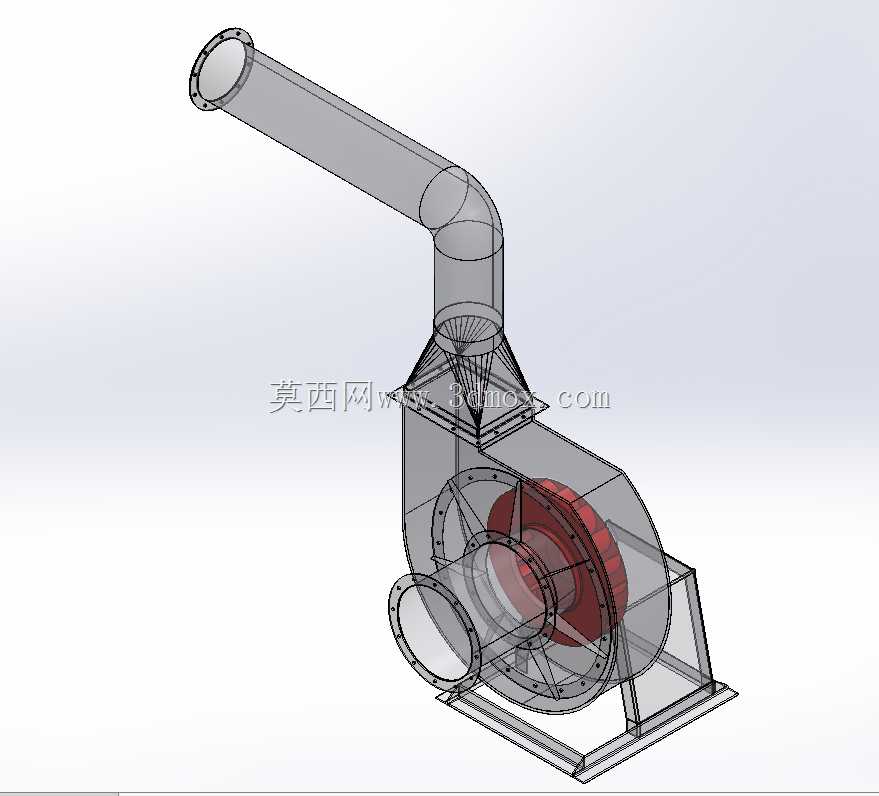

　　整机的结构布局采用了经典的直联传动设计，叶轮直接安装在电机输出轴端，省去了皮带传动或者联轴器传动的中间环节，既减少了传动过程的功率损耗，也缩小了整机的安装占地空间。蜗壳部分采用了对数螺旋线的型线设计，这种型线可以让叶轮甩出的空气在蜗壳内平缓减速扩压，减少气流在蜗壳内部的涡流损失，提升整机的运行效率。进出口的连接位置做了标准化的法兰接口设计，进口端采用轴向进风结构，气流进入叶轮前的流道做了收敛处理，让进入叶轮的气流更加均匀，降低进口处的湍流噪声；出口端设置了90度弯管段，弯管的弯曲半径做了优化，避免直角弯头带来的局部阻力损失过大问题，同时弯管出口的法兰尺寸匹配常规工业通风管路的通用规格，方便现场直接对接安装，不需要额外制作变径接头。

　　安装边界的设计上，设备底部设置了一体式的焊接支架，支架的安装孔位按照10马力功率段的设备承重做了加强设计，支架与蜗壳、电机底座的连接位置都设置了加强筋，避免设备运行过程中因为振动出现连接部位开裂的问题。整机的安装尺寸充分考虑了常规工业厂房的安装空间，水平方向的占地宽度控制在1.2米以内，垂直方向的总高度不超过1.8米，出口段的中心高度匹配常规车间通风管路的架设高度，现场安装时不需要额外搭建过高的支撑平台。设备的检修空间也做了预留，蜗壳侧面设置了可拆卸的检修盖板，不需要完全拆解蜗壳就可以完成叶轮的清灰、轴承的检查维护工作，降低后期运维的工作量。

　　在细节设计层面，针对设备运行的振动问题，电机与支架的连接位置预留了减震垫安装位，现场安装时可以搭配橡胶减震器使用，减少设备振动向地面或者连接管路的传递，降低运行时的结构传声。叶轮在设计阶段就做了动平衡校验的结构预留，叶轮的前后盘都设置了平衡块焊接位置，确保装配后叶轮的动平衡精度达到G6.3级以上，满足工业设备长期连续运行的要求。蜗壳的板材厚度根据不同位置的受力情况做了差异化选择，蜗壳侧板靠近叶轮出口的位置因为气流压力更高，采用了更厚的板材，避免长期运行出现板材变形，而远离高压区的位置则采用常规厚度板材，在保证结构强度的前提下控制整机重量。

　　从实际选型适配的角度来看，这款10马力的离心风机，额定工况下的风量和风压参数可以覆盖大部分中小型除尘系统单条支路的送风需求，也可以满足中小型燃烧器的助燃风供给要求，对于小型干燥设备的热风循环、车间局部岗位送风等场景也能很好适配。设计过程中没有采用过于复杂的特殊结构，所有零部件都尽量采用通用化的设计，比如连接法兰的螺栓孔距、电机的安装尺寸都符合现行的机械行业通用标准，后期如果出现易损件损坏，不需要定制特殊配件就可以完成更换，降低设备全生命周期的使用成本。
