简易可调式升降支撑气弹簧结构设计

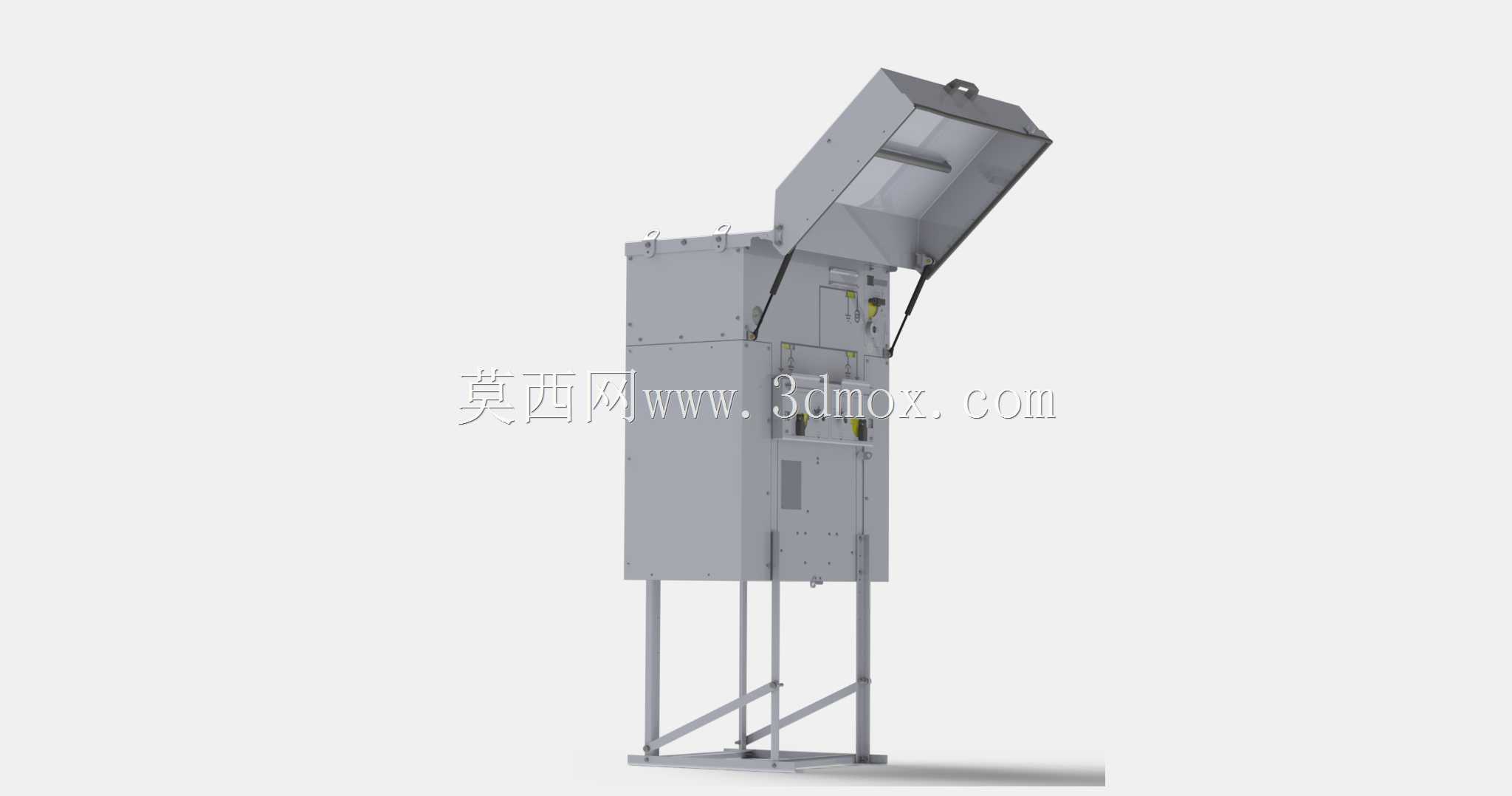

　　这类简易气体支撑构件，常被应用在需要小载荷辅助举升、柔性支撑的各类设备场景中，最常见的比如户外升降式雨棚的开合支撑、小型设备检修门的开启保持、轻型机柜门板的悬停支撑，还有部分小型工装夹具的顶升辅助结构，相比传统的刚性支撑杆，它不需要额外设置锁止插销或者定位卡槽，依靠内部填充的惰性气体压力就能实现任意行程位置的悬停，操作时只需要施加很小的外力就能完成伸展或者收缩动作，大幅降低了手动操作的施力强度。

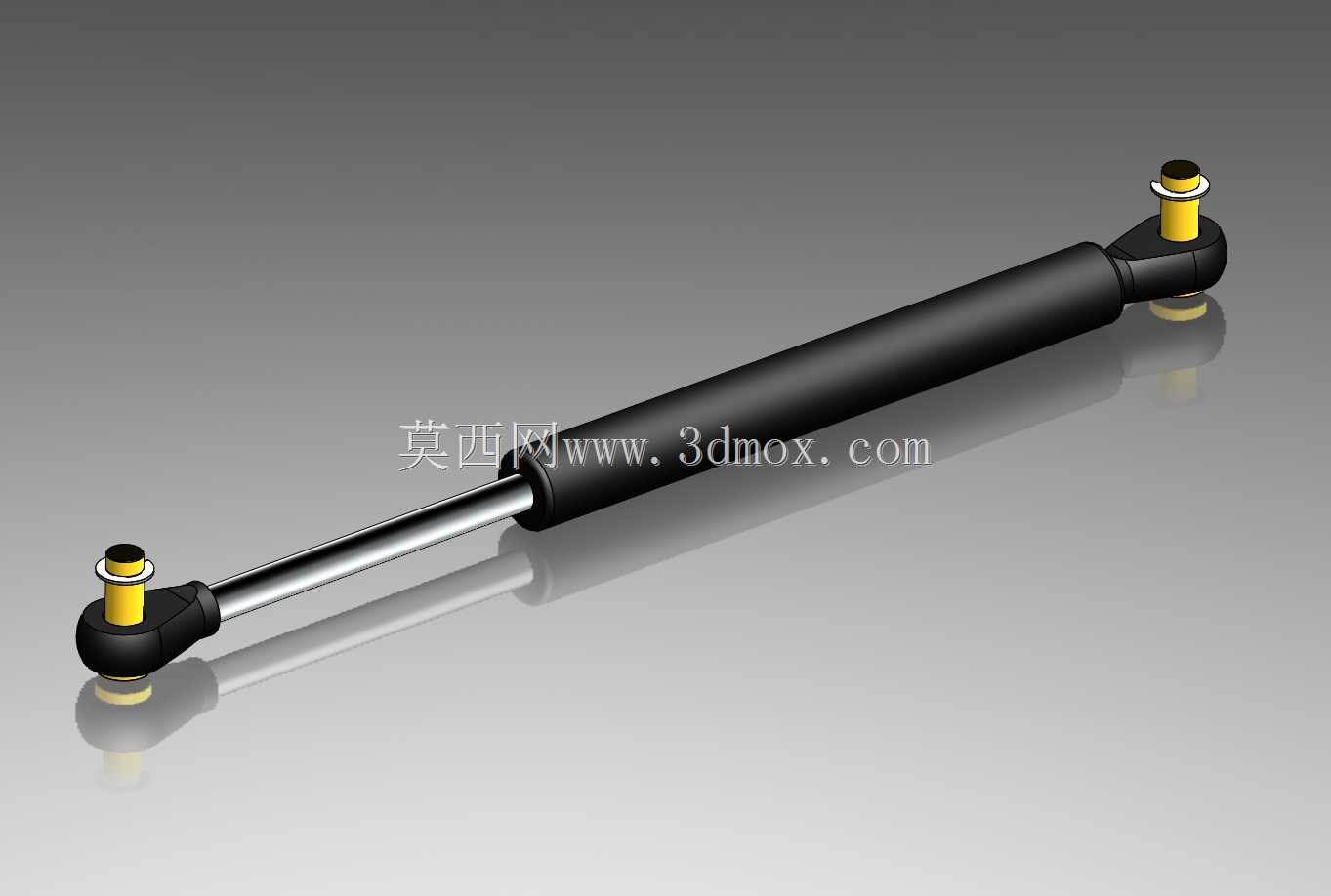

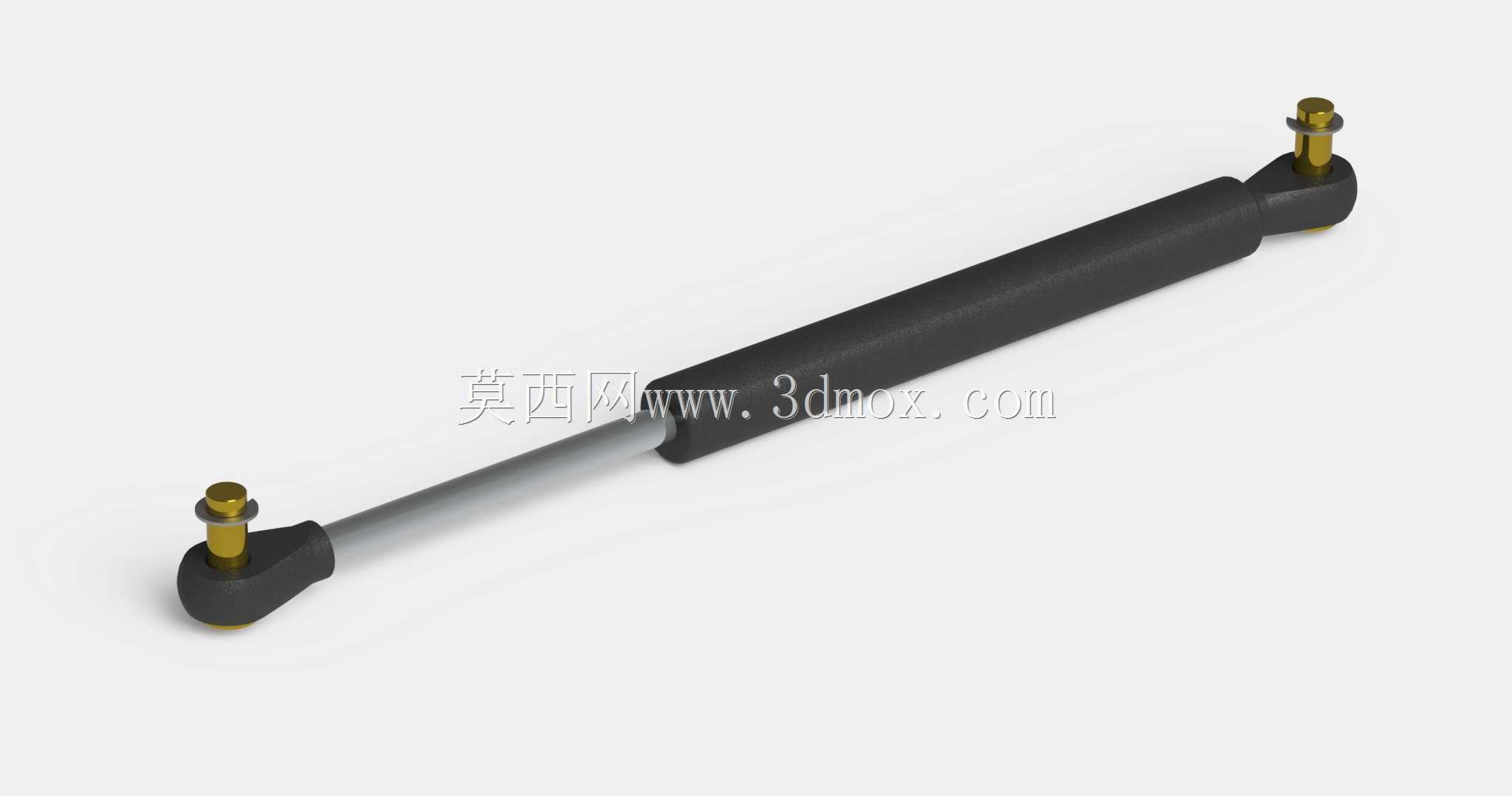

　　从结构设计逻辑来看，这个模型做了最大程度的简化，没有冗余的装饰结构，所有特征都服务于功能实现：两端采用球头铰接结构，这种连接方式的优势在于可以补偿安装面的角度偏差，不需要严格保证两个安装点的同轴度，哪怕安装基座存在小范围的角度误差，球头的万向转动特性也能避免支撑杆在伸缩过程中出现卡滞、别劲的问题，球头端部的连接销轴做了限位台阶设计，安装时只需要将销轴插入对应安装座的孔位，配合卡簧就能完成轴向固定，不需要额外加工螺纹或者焊接固定，装配效率很高。

　　行程调节的设计是这个结构的核心亮点，没有采用复杂的多级缸结构，而是通过调整活塞在缸筒内的初始限位位置来实现总长度的调整，缸筒内壁预留了多组等距的定位槽，活塞上的弹性销可以卡入不同位置的槽位，以此改变活塞杆的最大伸出长度，适配不同安装间距的使用需求，这种设计的好处是零件加工难度低，不需要精密的磨削或者珩磨工序，普通的无缝钢管经过简单的内孔抛光就能满足缸筒的使用要求，活塞上的密封件采用标准的O型圈加导向环组合，密封可靠同时摩擦阻力小，不会出现伸缩过程中卡顿或者爬行的问题。

　　安装边界的设计上，这个结构做了很明确的尺寸约束：完全收缩状态下的总长度控制在常规安装空间允许的范围内，不会因为收缩后长度过长导致小尺寸安装位无法布置，完全伸展后的长度覆盖了常规轻型支撑场景的行程需求，两端球头的连接销轴直径采用通用五金件的标准尺寸，用户在实际选型使用时，不需要单独定制连接座，直接采购标准的气弹簧安装球座就能完成装配，缸体外径做了统一的尺寸规范，适配市面上常见的气弹簧固定卡扣规格，后期如果需要更换不同阻尼力的构件，不需要改动原有安装结构就能直接替换。

　　在实际使用的工况适配方面，这个结构的阻尼力设定偏向小载荷支撑场景，内部气体压力没有做过高的设定，避免伸展时冲击力过大损坏被支撑构件，活塞上的阻尼孔做了合适的孔径匹配，伸缩过程的速度平缓均匀，不会出现快速弹出或者突然收缩的安全隐患，缸体表面采用氧化发黑处理，具备基础的防锈能力，在普通室内或者有遮蔽的户外场景下使用，不需要额外做表面防护就能满足使用寿命要求，两端的球头连接座采用工程塑料加金属嵌件的结构，既保证了连接强度，又能降低转动过程中的磨损和异响。

　　从建模的实用性角度来说，这个模型的所有特征都是可编辑的参数化结构，设计人员在使用时可以直接修改缸筒长度、活塞杆直径、球头连接尺寸等参数，快速生成适配自己项目需求的支撑构件模型，不需要从零开始绘制结构，所有配合面的尺寸都预留了合理的公差间隙，装配时不会出现干涉问题，活塞杆和缸筒之间的导向段长度做了合理的配比，即使在最大伸出长度状态下，也有足够的导向长度保证支撑杆的刚性，不会出现侧向受力导致活塞杆弯曲变形的问题，槽位定位的结构也做了防脱设计，弹性销不会因为频繁伸缩从槽位中脱出，保证了使用过程中的结构可靠性。
