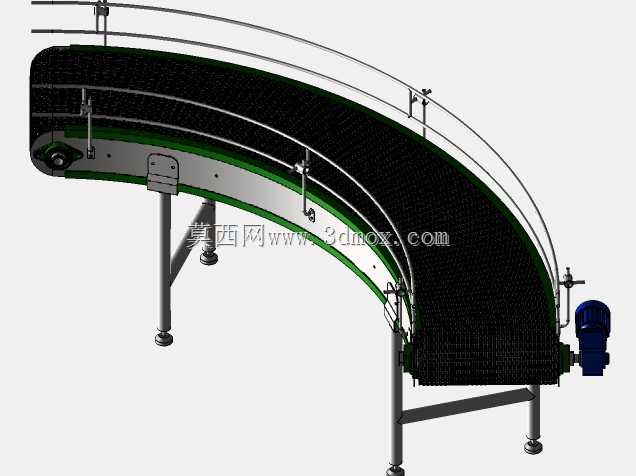

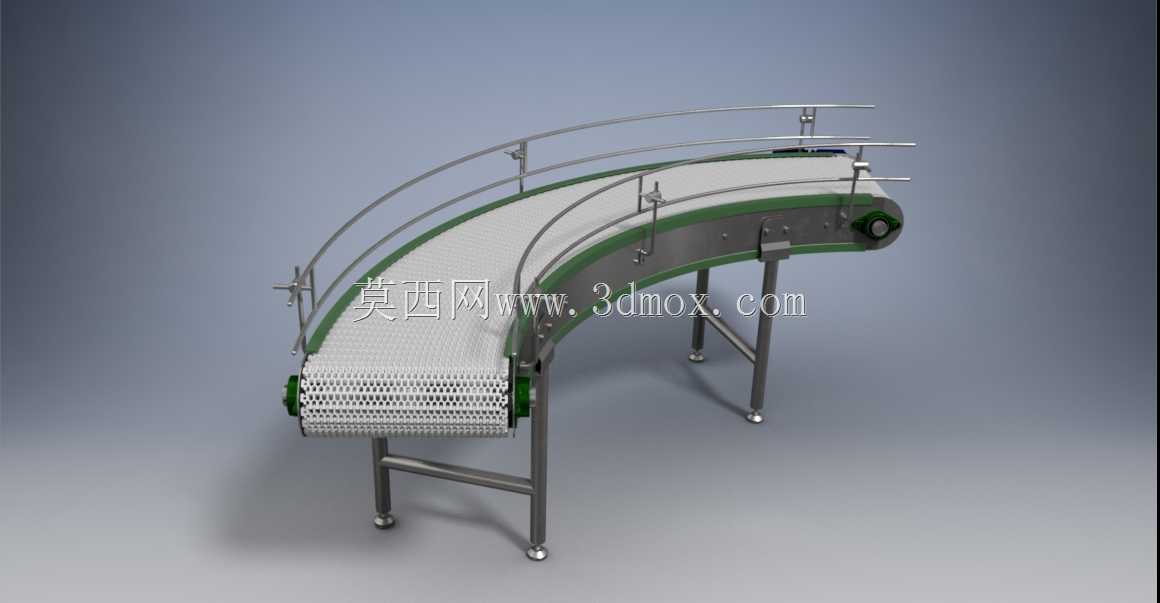

90度转弯网带式弯曲输送设备结构设计

　　在食品包装、日化分装、电商仓储分拣、电子元器件组装等连续生产场景中，受车间场地布局限制，生产线往往无法做全直线排布，90度转弯的输送节点是衔接不同走向工段的核心结构，这款弯曲输送设备正是针对这类转角输送需求开发的专用结构。不同于直线输送机仅需考虑水平方向的张紧与承载，转弯段的输送设计需要同时解决网带轨迹约束、转弯半径内的速度差补偿、物料在转弯过程中的侧滑偏移问题，这款设备采用模块式塑料网带作为承载输送面，网带模块间的铰接间隙可以适配转弯段的曲率变化，避免整带式皮带在转弯时出现的褶皱、跑偏、边缘过度磨损问题。设备整体外形尺寸为2400mm×1500mm×1500mm，转弯段采用90度标准转角设计，

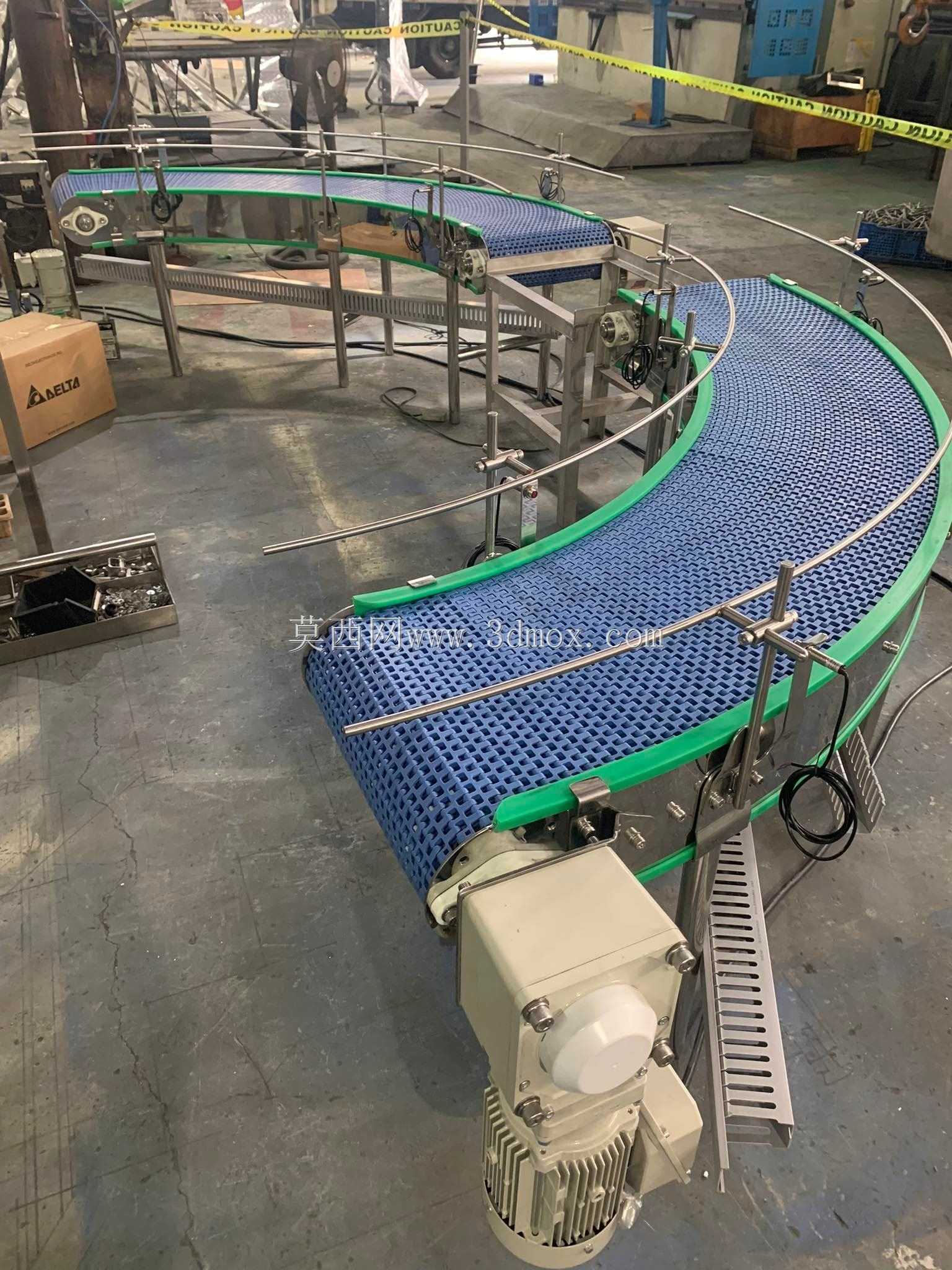

　　安装时需要预留的占地边界需覆盖转弯段的外弧投影范围，同时要在设备进出料端各预留至少300mm的对接空间，方便与前后段直线输送设备做衔接固定，支腿采用可调脚杯结构，可根据现场地面平整度做±20mm的高度调节，保证输送面的水平度，避免物料因设备倾斜出现滑移。从结构设计逻辑来看，这款转弯输送机的护栏采用双层不锈钢圆管弯折成型，沿网带外弧侧全程布置，护栏与网带边缘的间隙控制在10mm以内，既可以防止纸箱、周转箱、袋装物料在转弯离心力作用下从输送面侧边滑落，也不会因为间隙过小刮蹭物料外包装；驱动端布置在转弯段的出料侧，采用电机减速机直驱主动辊的结构，主动辊表面包胶增加与网带的摩擦力，从动端设置在进料侧，配套张紧调节机构，

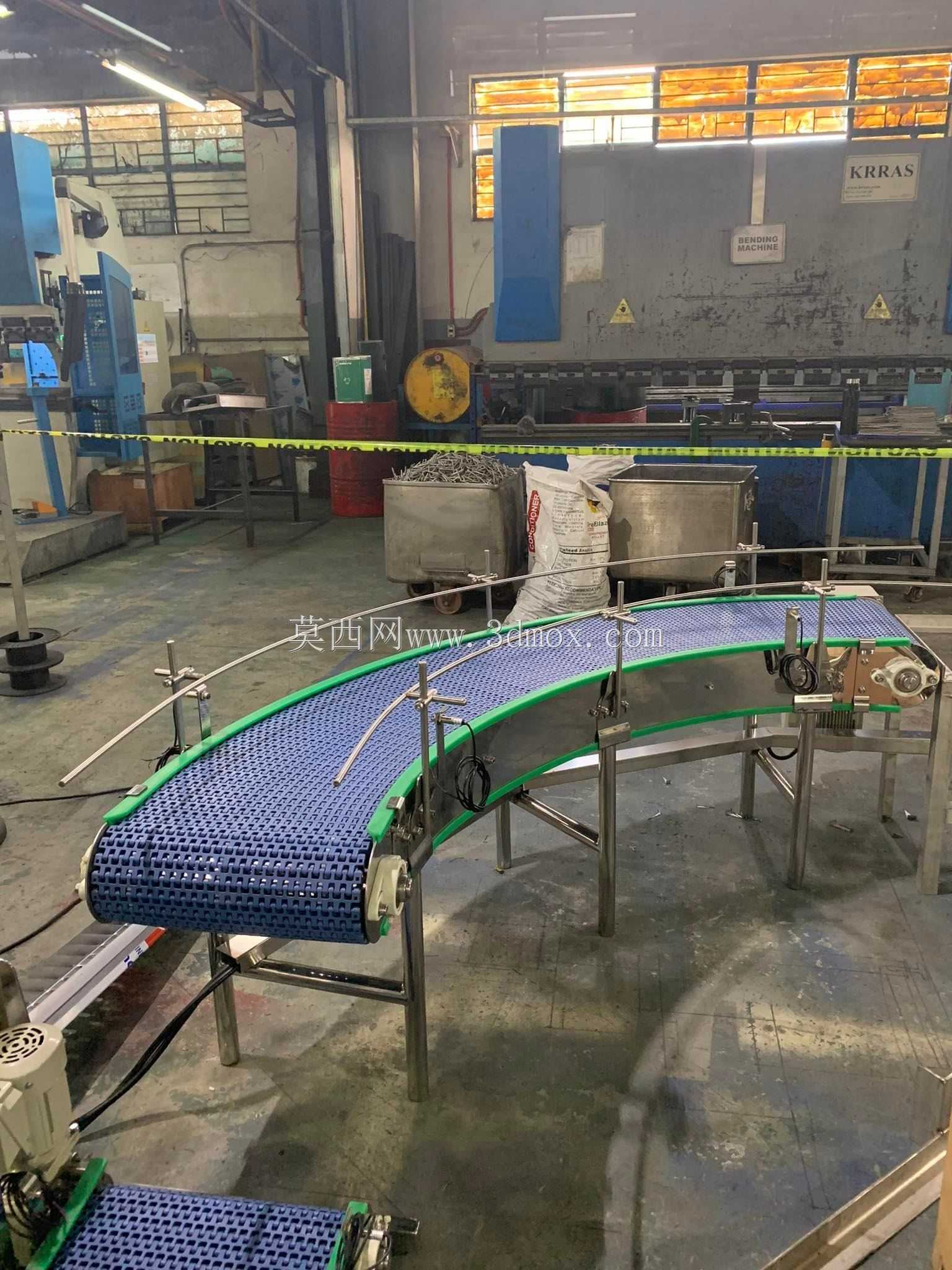

　　可通过调整从动辊的前后位置调整网带张紧度，避免网带长期运行后出现松弛打滑。网带下方的承托结构采用分段式高密度耐磨条，沿转弯段的内外弧轨迹布置，耐磨条与网带底面的接触面积经过优化，既可以承托网带及上方物料的重量，避免网带在承载段下凹变形，也能减少网带运行时的滑动摩擦阻力，降低驱动电机的负载。在实际工况应用中，这类转弯输送机可适配的物料范围较广，从单重较轻的袋装零食、盒装电子配件，到单重20kg以内的周转箱、包装纸箱都可以稳定输送，输送速度可根据前后段生产线的节拍做0-30m/min范围的调节，设备支腿采用不锈钢方管焊接成型，整体结构刚性充足，满载运行时的晃动量控制在0.5mm以内，不会因为长期运行出现结构变形。

　　设计过程中针对转弯段的网带运行轨迹做了专门的轨迹约束，在网带的内外侧分别设置导向挡边，嵌入网带侧边的导向槽内，强制网带沿设定的转弯半径运行，避免高速输送时网带受离心力作用出现脱轨、跑偏问题，同时导向结构采用自润滑材质，无需频繁加注润滑油即可长期稳定运行，降低日常维护的工作量。设备的进出料端做了圆弧过渡处理，与直线段输送设备对接时不会出现明显的接缝落差，避免小件物料在对接位置出现卡滞、掉落问题，整体结构没有卫生死角，外露的紧固件全部采用不锈钢材质，适配有清洁要求的食品、医药生产车间使用场景，日常清洁时可直接用高压水枪冲洗输送面及机身结构，不会出现锈蚀问题。
