交叉皮带式进料分拣输送设备结构

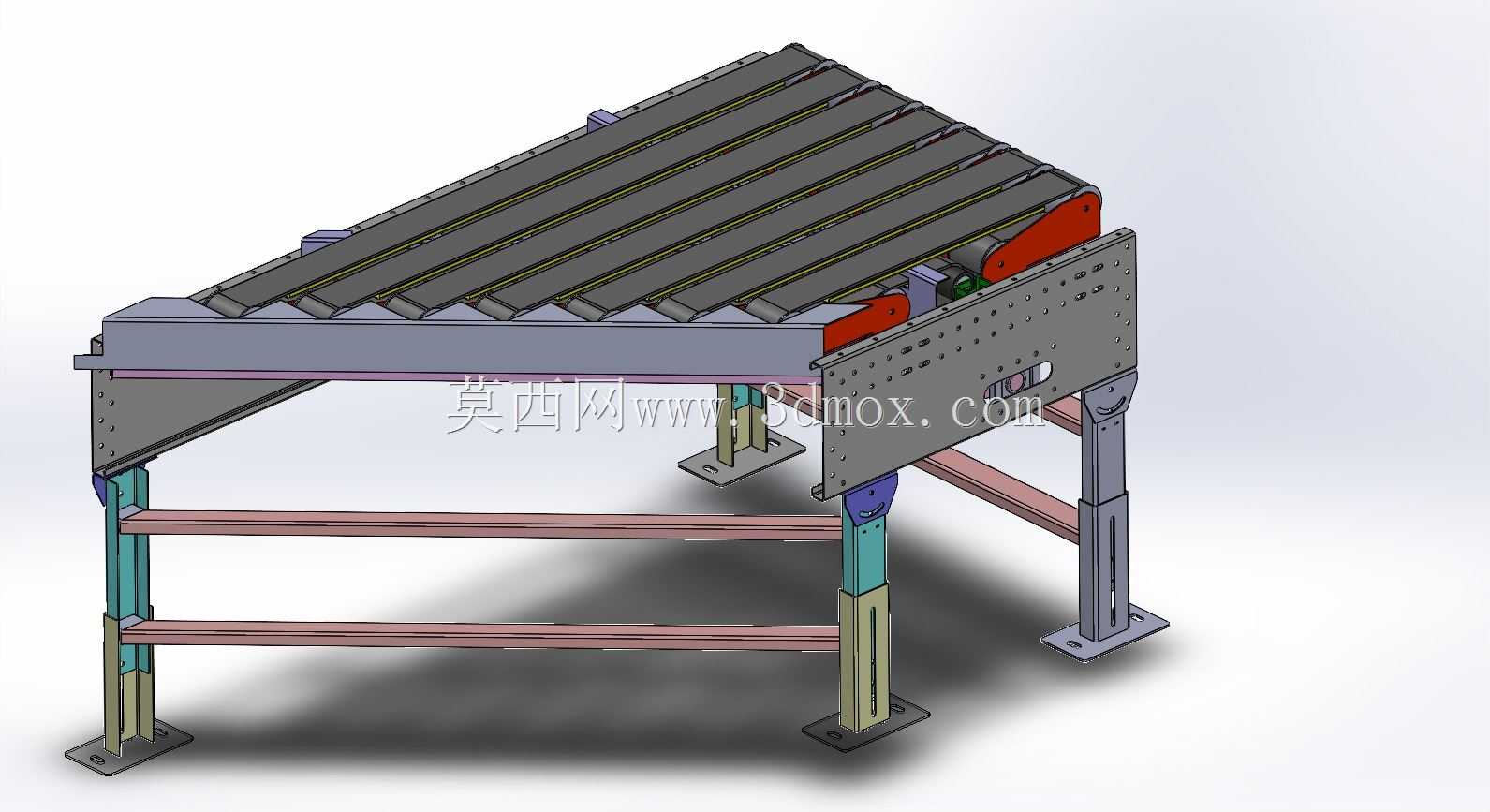

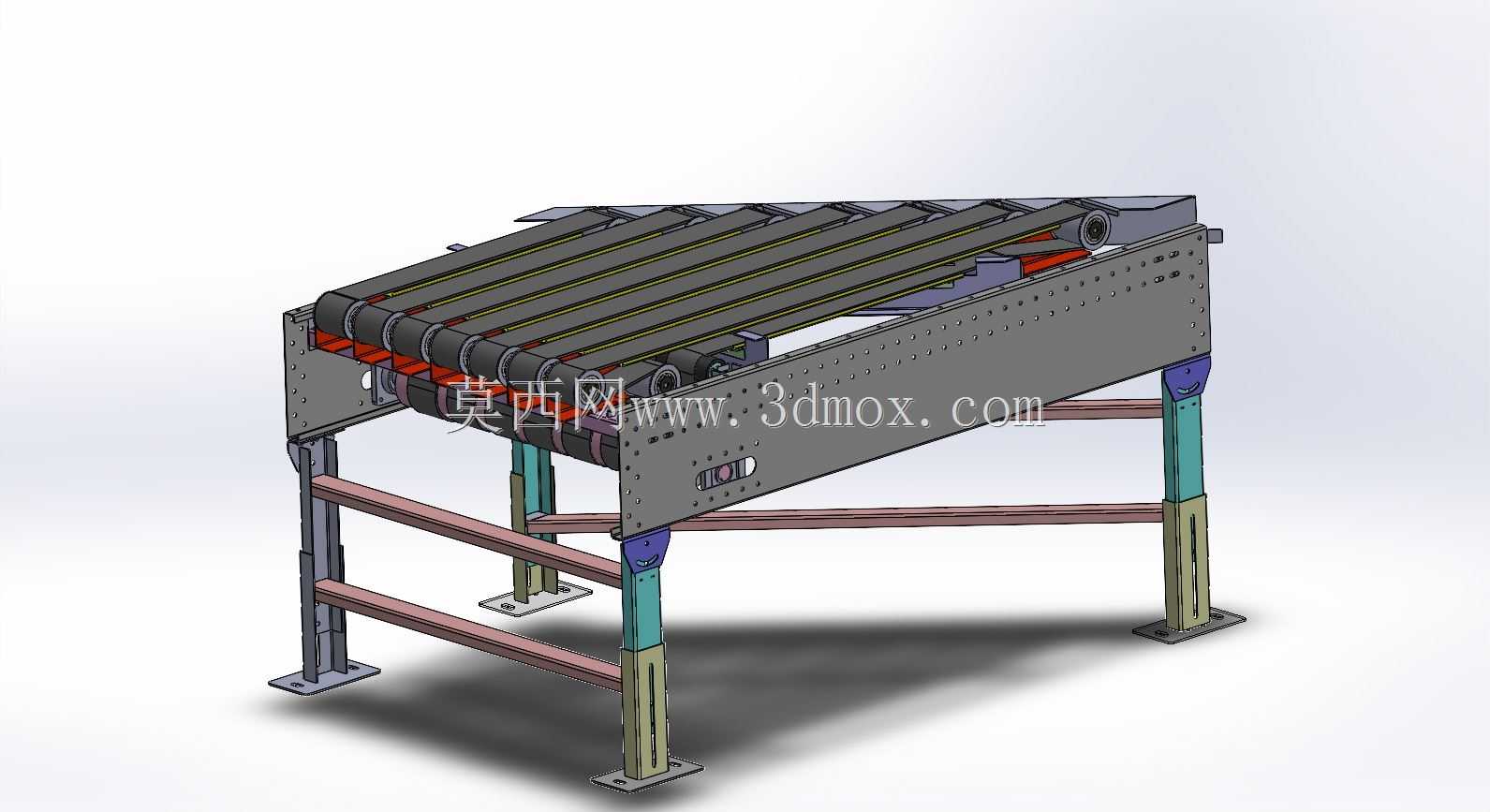

　　这套交叉皮带进料输送结构，主要面向电商仓储、快递分拨中心、生产车间物料转运场景设计，作为分拣系统前端的进料衔接单元，承担待分拣物料的承接、匀速输送、姿态对齐以及向分拣主机精准喂料的核心作用，可对接直线电机驱动的主分拣线，也能适配传统电动滚筒驱动的输送线体，适配包裹、小型工业件、盒装电商件等多种规格物料的输送需求。从结构设计逻辑来看，整体采用分段式模块化机架设计，支腿部分采用型钢焊接后做表面喷塑处理，底部配置可调脚杯，可根据现场地面平整度调整支腿高度，调整范围覆盖±30mm，满足不同安装基面的水平度要求，支腿之间设置横向拉筋，采用矩形管型材连接，提升整体机架的抗扭刚度，避免长距离输送过程中机架出现晃动或共振问题。

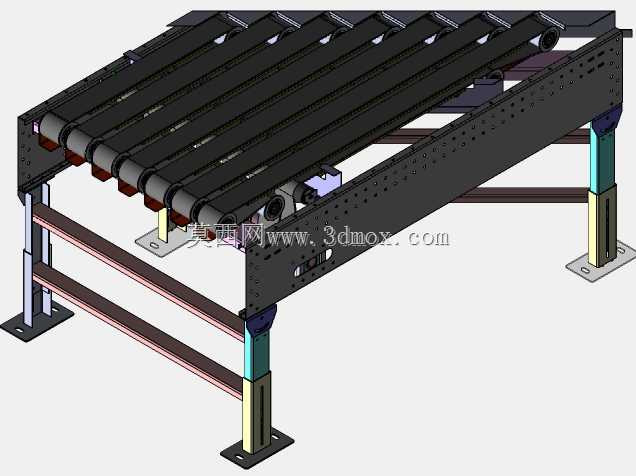

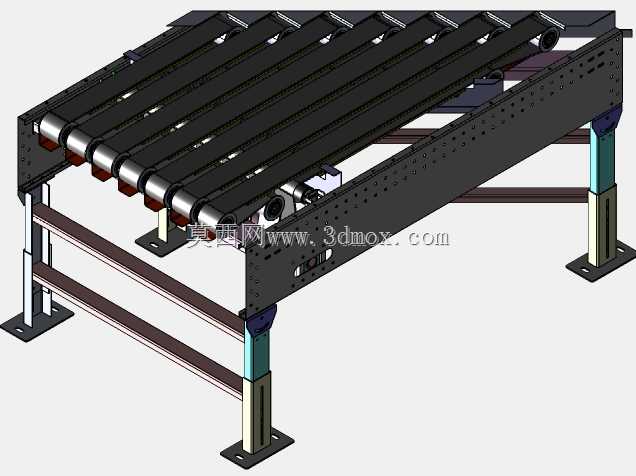

　　输送面采用多组窄幅皮带单元平行排布的结构，每组皮带单元独立配置驱动辊与从动辊，相邻皮带单元之间预留2mm间隙，避免运行过程中皮带摩擦产生异响或损耗，皮带表面采用哑光防滑PVC材质，摩擦系数控制在0.4-0.6区间，既可以保证物料输送过程中不出现打滑偏移，也不会因摩擦力过大导致物料分拣拨出时出现卡滞。设备的进料端设置导向挡边，采用折弯钢板制作，挡边高度为120mm，可引导物料从上游输送线平稳进入本设备，避免物料从侧边掉落；输送段的侧边设置可调节侧向导条，导条采用高分子聚乙烯材质，可根据输送物料的宽度调整导条间距，调整范围覆盖200mm-800mm，保证物料在输送过程中保持居中姿态，为后续分拣动作提供稳定的位置基准。

　　驱动部分采用电动滚筒内置电机的结构，相比传统外置电机链传动的方案，可减少外部传动部件的占用空间，同时降低传动过程中的噪音，运行噪音控制在65dB以内，满足室内作业场景的噪音要求；每组皮带单元的线速度可独立微调，通过调整不同皮带单元的速度差，可实现物料在输送过程中的姿态校正，比如当物料出现偏斜时，通过对应位置皮带的速度差可将物料调整至与输送方向平行的状态，无需额外设置拨正机构。从安装边界来看，设备整体长度可根据现场布局进行模块化拼接，单段标准单元长度为1500mm，宽度为1000mm，输送面高度可在700mm-900mm区间定制，适配不同高度的上游进料设备与下游分拣主机的对接要求；设备进料端与上游线体的对接处设置过渡板，

　　采用薄钢板折弯制作，过渡板与两端输送面的高度差控制在1mm以内，避免小件物料在对接位置出现卡滞。在实际应用中，该设备可直接对接交叉带分拣机的上包台，也可作为独立的输送单元用于生产车间的工序间物料转运，当用于物流分拣场景时，可配合光电传感器、扫码设备实现物料信息的自动采集，根据采集到的物料信息匹配对应的分拣格口，当物料到达对应分拣位置时，对应位置的皮带单元启动横向输送，将物料平稳送入对应格口，相比传统的摆轮分拣结构，交叉皮带的输送动作更平缓，对易碎品、软包装物料的友好度更高，不会出现摆轮击打物料导致包装破损的问题。结构设计过程中充分考虑了维护便利性，所有辊筒的轴承座均采用快拆式结构，无需拆卸整体机架即可完成辊筒或皮带的更换，日常维护时仅需松开侧边的固定螺丝即可抽出对应辊筒，单根辊筒的更换时间可控制在10分钟以内，大幅降低设备运维的时间成本；设备底部预留走线槽，所有驱动线缆与传感器线缆均可通过机架内部的走线槽排布，避免线缆外露导致的剐蹭或安全隐患，整体布线整齐规范，符合工业设备的安全设计要求。
