机器装配线用重力辊道输送装置

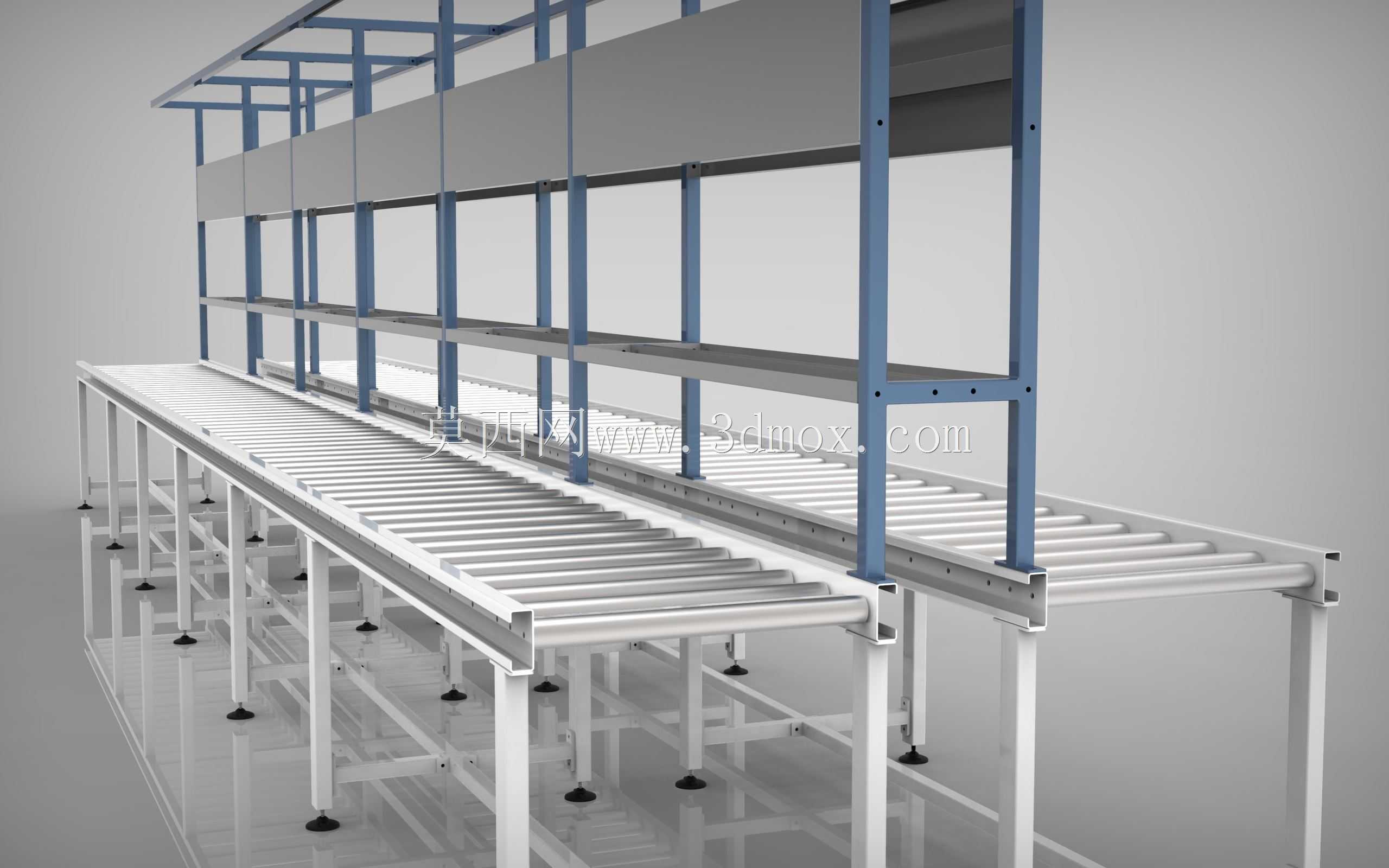

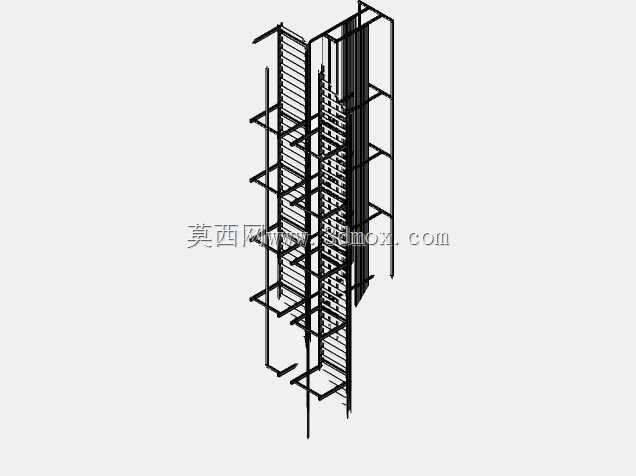

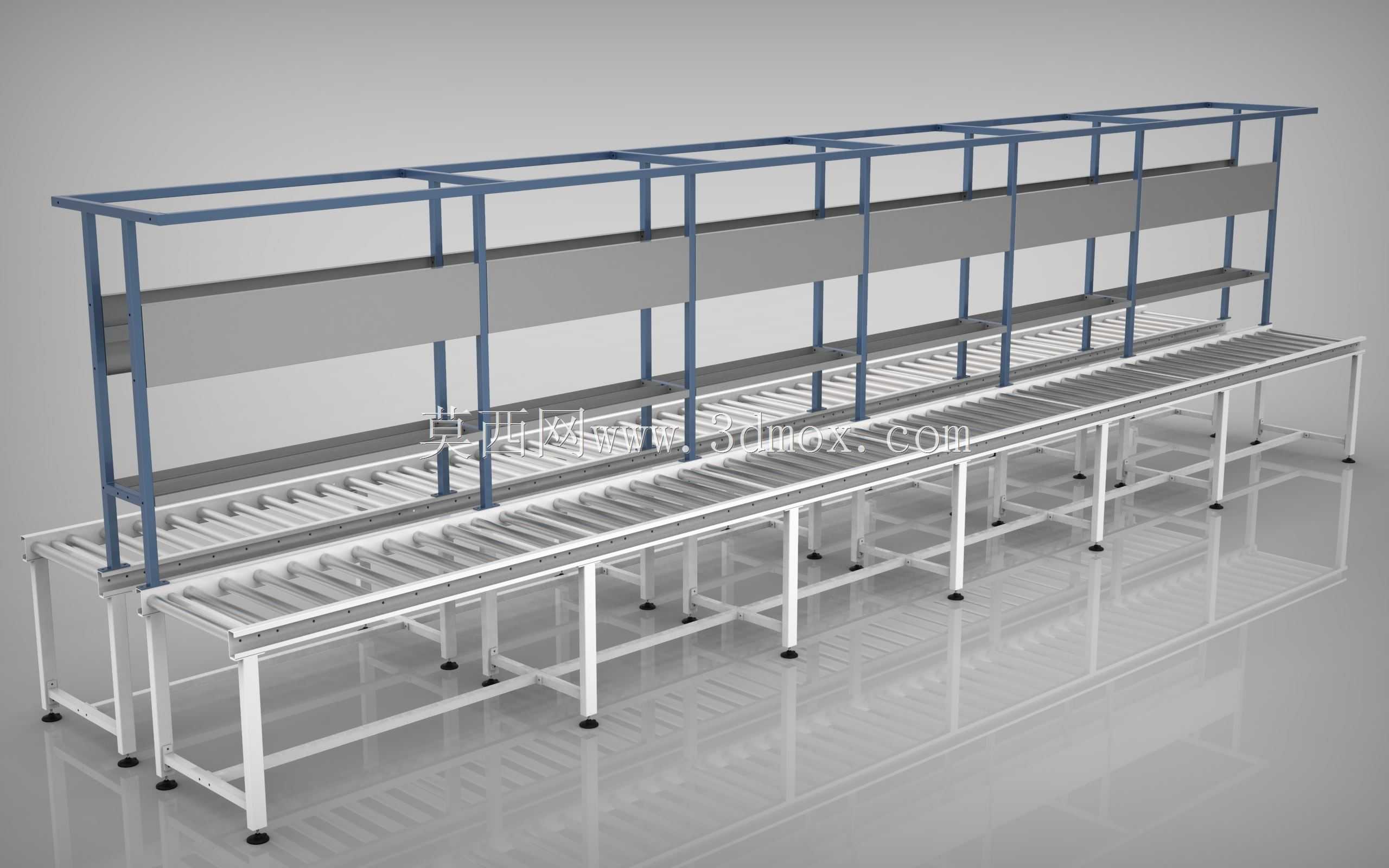

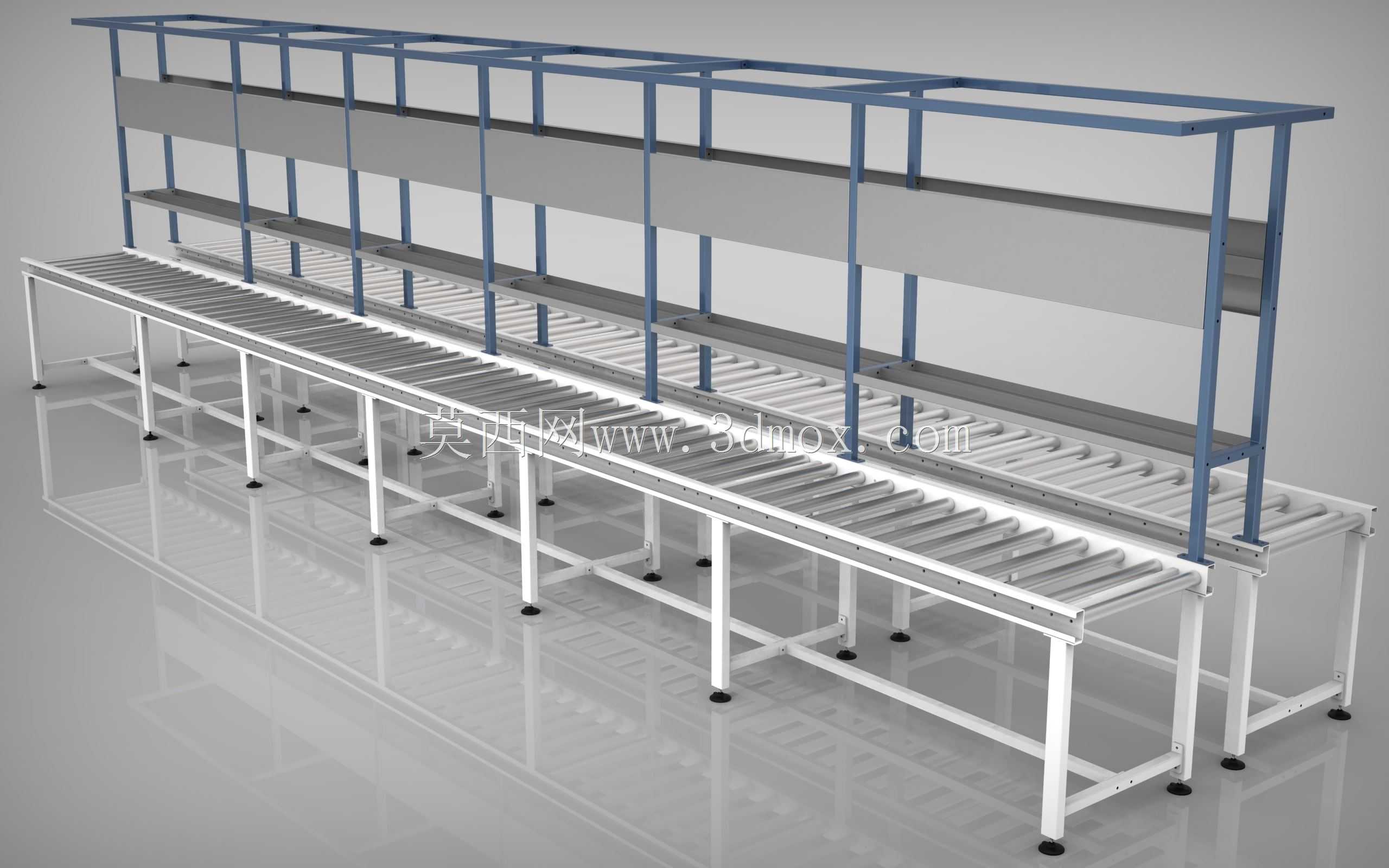

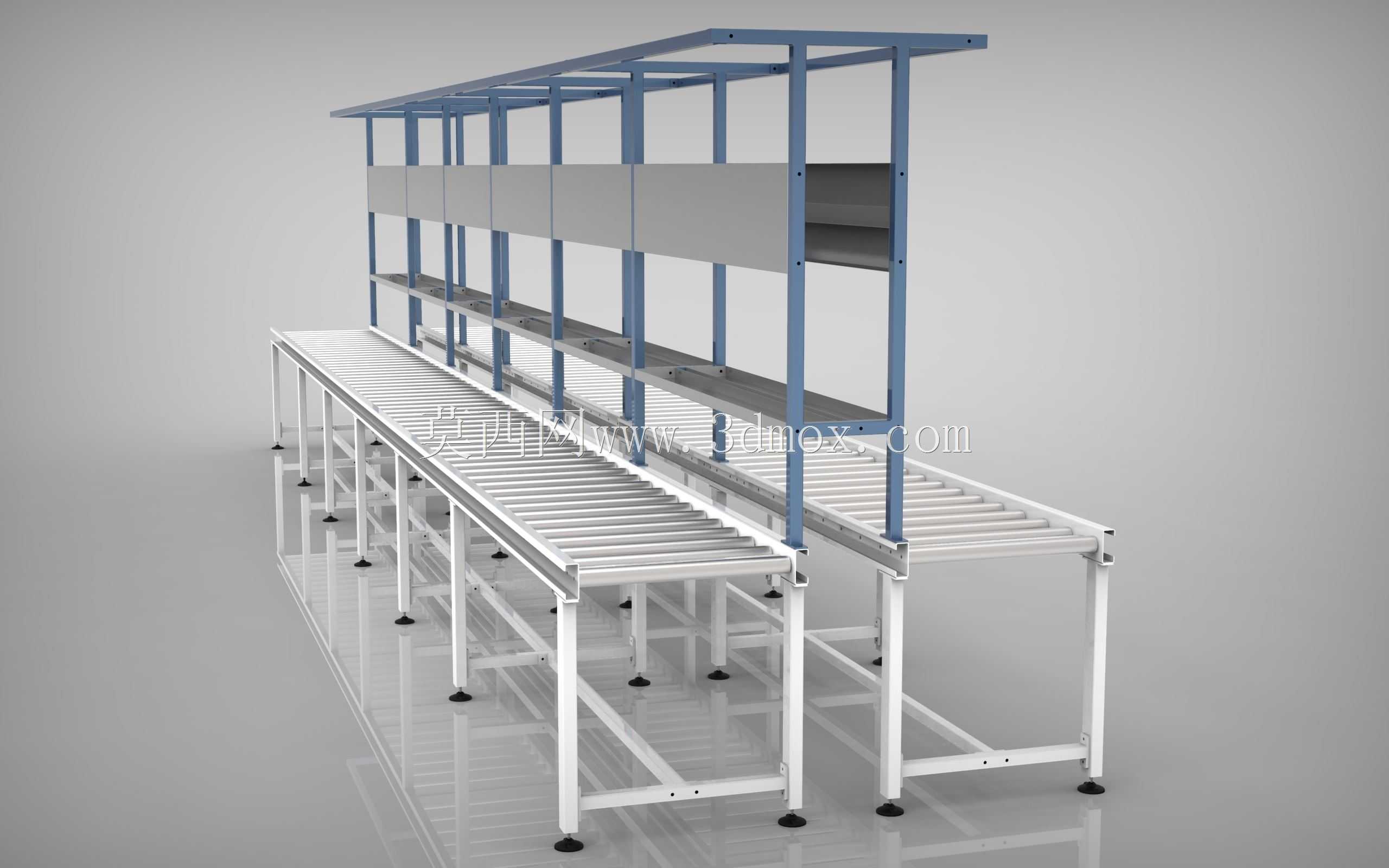

　　这款重力辊道输送装置主要面向离散制造场景下的装配工序段物料流转需求，在汽车零部件装配、3C产品总装、小型机电产品组配等生产场景中，可实现工位间的无动力工件输送，无需额外配置驱动电机与电控系统，依靠工件自身重力与辊筒转动实现物料滑移，适配重量区间在50kg以内的规整箱体类、托盘类工件的短距离转运。从结构设计逻辑来看，整体采用分段式铝型材支撑框架搭配钢制辊筒的组合方案，支腿配置可调节脚杯，能够适配车间地面存在30mm以内的高度差，安装时无需对地面做额外预埋处理，单段输送单元的标准长度可根据工位间距做模块化拼接，标准段宽度适配行业通用的400mm、600mm、800mm三种托盘规格，支腿高度可在700mm到1200mm区间内调整，

　　匹配不同工位的操作高度需求。上层配置的置物挡板结构，可用于放置装配作业指导书、小型工装工具与待装小零件，挡板采用薄钢板折弯成型，通过角码与主框架立柱连接，无需焊接作业，现场组装时仅需内六角扳手即可完成全部安装工序，拆装重组的便利性较高，能够适配产线快速调整布局的需求。辊筒采用直径50mm的镀锌钢制辊筒，辊筒间距根据输送工件的最小底面尺寸设置为100mm，确保工件底面至少有三根辊筒同时支撑，避免输送过程中出现卡滞、工件倾斜掉落的问题，辊筒两端采用精密轴承与支架连接，转动阻力小，工件在倾斜3°到5°的辊道上即可依靠自重平稳滑移，输送速度可通过调整辊道的倾斜角度控制，无需额外设置减速机构。主框架的立柱与横梁均采用标准工业铝型材，

　　型材槽口可兼容各类工业传感器、挡停机构、扫码设备的安装，后续如果产线升级需要增加动力输送段、自动挡停工位，无需更换主体框架，仅需在对应位置加装驱动模组与电控元件即可完成改造，框架的整体承载能力满足单段均布载荷300kg的使用要求，长期使用不会出现框架变形、辊筒下沉的问题。在实际产线布局中，这类重力辊道通常设置在两个相邻装配工位之间，或者装配线末端与成品暂存区的连接段，工人完成当前工位的装配作业后，仅需将工件推上辊道，工件即可自动滑移到下一个工位，能够减少工人搬运动作的频次，降低工位间的辅助作业时间，相比带动力的皮带输送机、链板输送机，这类无动力辊道的后期维护成本极低，仅需定期清理辊筒缝隙间的杂物、检查轴承转动状态即可，

　　不存在皮带磨损、链条张紧调整、电机故障等维护项。安装边界方面，设备整体的外轮廓宽度比辊道有效宽度宽120mm，为两侧的立柱与安装脚杯预留空间，现场布局时需要在设备两侧预留至少200mm的操作与维护空间，设备首端与上料工位的对接高度差控制在20mm以内，末端可配置缓冲挡块，避免工件滑移到末端时出现硬碰撞损伤工件表面。设计过程中充分考虑了不同行业的适配性，辊道的侧边可根据需求加装导向条，避免输送过程中工件偏移掉落，对于有防静电需求的电子装配场景，可更换为防静电材质的辊筒与框架涂层，避免静电损伤电子元器件，对于输送重量较大的工件场景，可加密辊筒间距、加大支腿型材的截面规格，提升整体承载能力。整体结构没有冗余的设计部件，所有零部件均采用行业通用的标准件，后期更换配件无需单独开模定制，能够大幅降低设备的全生命周期使用成本，模块化的结构设计也让设备的运输成本更低，拆分后的单段部件可通过普通货梯运输，无需大型吊装设备即可完成高层厂房的安装作业。
