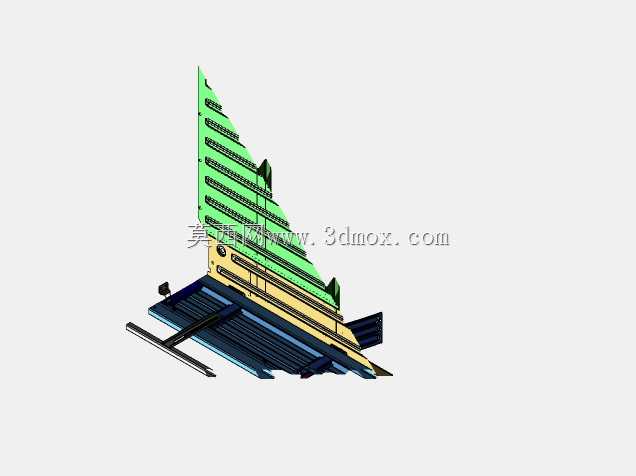

1.7米栏板式轻型载货卡车货厢底座结构

　　这款1.7米长度规格的栏板式货厢底座，是轻型载货车辆承载系统的核心结构件，日常适配城乡短途配送、农资转运、零散建材运输、厂区内部物料周转等多类场景，在轻卡、低速载货拖车、改装作业车上都能见到同结构的应用，区别于封闭式厢货的密封承载需求，这种开放式栏板结构更适合装卸尺寸不规则、需要侧面吊装或人工搬运的货物，比如成捆的管材、周转筐盛装的农副货品、零散的五金配件等，作业时无需开启尾门即可从侧面完成装卸，大幅降低小批量多频次装卸的作业强度。

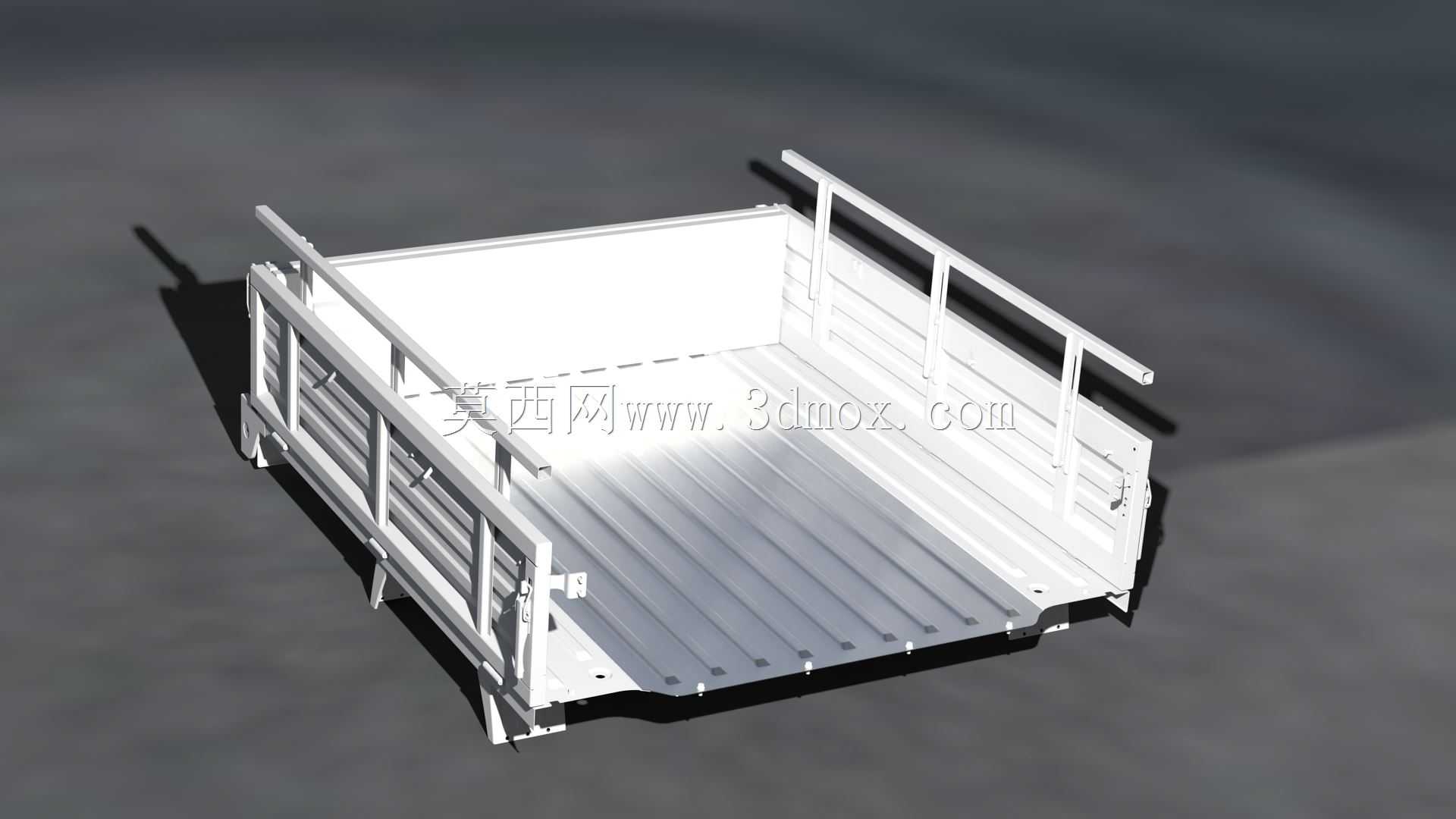

　　从结构设计逻辑来看，整个底座采用框架式承载思路，底部以等间距布置的冲压波纹地板作为主承载面，波纹结构的凸起筋条沿货厢长度方向排布，既可以在同等板材厚度下提升地板的抗弯刚度，避免重载下地板出现凹陷变形，同时波纹形成的导流槽可以在雨天快速排走积水，减少货物与地板接触面积的积水浸泡问题，也能降低地板与货物之间的吸附力，卸货时更易推动货物滑移。地板下方的纵梁采用变截面冲压型材，与车架连接的位置预留了标准的安装孔位，孔位间距匹配主流轻卡车架的翼面安装尺寸，不需要额外打孔改制即可完成装配，安装边界上，货厢整体宽度适配窄体轻卡的轮距上限，两侧栏板升起后总宽度不超出车辆外廓限值，不会影响车辆上牌与上路合规性。

　　两侧的栏板采用分节式冲压肋板结构，每块栏板背面都冲压有纵向加强筋，避免栏板受到货物侧向挤压时出现外鼓变形，栏板与底座的连接采用可拆卸式铰链结构，需要装卸超宽货物时可以快速将侧栏板完全放平甚至拆下，拓展临时承载宽度，栏板顶部加装的圆管扶手一方面可以作为人员攀爬货厢时的借力点，另一方面也能作为绳索固定的挂点，捆扎货物时绳索可以直接绕过扶手管完成固定，不需要额外焊接挂耳。前栏板采用整体式焊接结构，与驾驶室后方的防护架预留了安全间隙，避免紧急制动时货物向前滑移撞击驾驶室，间隙位置也可以用来放置篷布、捆扎绳等随车工具。

　　细节设计上，地板边缘与栏板连接的位置做了翻边包边处理，避免板材切割后的锐边割伤装卸人员，同时翻边形成的止口可以阻挡细小颗粒状货物从缝隙掉落，栏板的锁止机构采用快开式搭扣，单手即可操作开启与锁止，搭扣的安装位置做了下沉处理，避免突出的结构刮蹭货物或者勾扯装卸人员的衣物。整个底座的所有金属构件都做了抛丸预处理，焊接位置打磨平滑，没有突出的焊瘤与毛刺，后续可以直接进行电泳与喷塑工序，不需要额外的表面修整。

　　在承载能力匹配上，该结构的额定承载适配1.5-2吨级的轻型载货需求，地板的波纹高度、纵梁的板材厚度、栏板的加强筋排布都经过受力校核，在均匀满载的情况下，地板最大挠度控制在允许范围内，长期使用不会出现永久性变形。对于三维建模从业者而言，这个结构的建模过程可以充分练习钣金冲压件的参数化设计、焊接组件的装配约束、安装孔位的标准化匹配等实用技能，结构中涉及的波纹地板、铰链连接、搭扣锁止等结构，也是载货类车辆承载系统中的通用典型结构，掌握这类结构的设计逻辑，可以快速迁移到其他尺寸规格的货厢、拖车承载平台、固定式周转料架等产品的设计工作中。在实际选型适配时，只需要调整纵梁长度、栏板分节数量、波纹地板的排布数量，就可以衍生出不同长度规格的同系列货厢底座，通用化率较高，能有效减少后续设计的重复工作量。
