民用航空基础涡喷动力装置结构

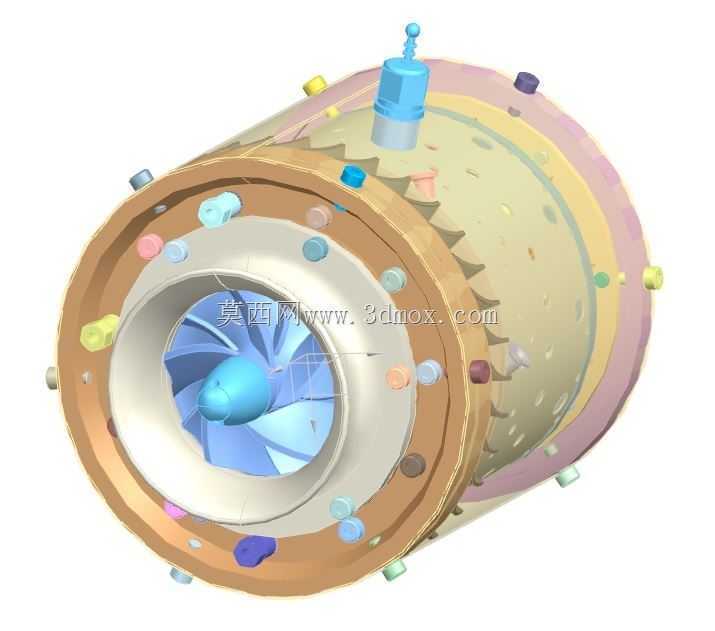

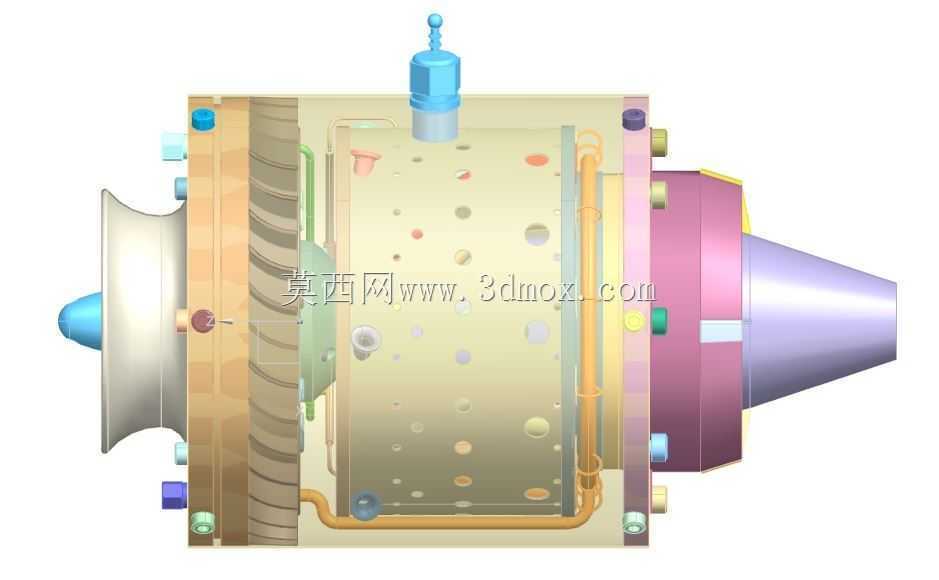

　　在航空动力装备的研发与教学场景中，这类基础喷气动力结构的三维数模是结构设计人员、航空相关专业学习者梳理核心动力逻辑的重要载体。日常做航空动力单元的结构拆解时，最先要明确的是该类装置的实际应用边界——它既可以作为小型通航飞行器的主动力输出单元，也能作为大型航展演示教具、航空科普展项的核心展示结构，部分缩比验证机的动力系统选型也会参考这类基础构型的参数匹配逻辑。从结构设计思路来看，整个动力单元采用同轴分层布局，进气端的导向叶片与压气机轮盘做了一体化的同轴度约束设计，安装时需要保证进气唇口与压气机前端面的轴向间隙控制在合理区间，避免高速运转时出现气流紊流导致的压气机喘振问题。机匣部分采用分段式拼接结构，不同功能段的机匣通过法兰止口定位，

　　每段机匣的外壁预留了传感器安装座、管路固定凸台，这些凸台的位置并非随意排布，而是对应内部压气机段、燃烧室段、涡轮段的检测点位，实际装配时可以直接在对应凸台上开孔安装温度、压力传感器，不需要额外在机匣上做二次加工破坏原有结构强度。压气机部分的叶片采用扭向设计，从叶根到叶顶的翼型截面连续变化，建模时需要保证每个叶片的安装角与轮盘榫槽的配合精度，榫槽的轮廓公差直接决定了叶片高速旋转时的动平衡表现，这类基础构型的数模特意保留了榫槽与叶片的配合间隙细节，方便设计人员参考配合公差的取值逻辑。燃烧室段的机匣做了双层壁结构，内层壁面布置了多组掺混孔与冷却孔，外层机匣承担主要的结构载荷，两层之间的空腔作为冷却气流的通道，

　　这种设计可以在保证燃烧室内部燃烧温度满足工况要求的同时，降低外层机匣的工作温度，减少高温蠕变对机匣结构寿命的影响。涡轮段的导向器与工作叶片采用和压气机反向的扭向设计，能够将燃烧室出口的高温高压燃气内能高效转化为旋转机械能，带动前端压气机持续工作，涡轮盘与主轴之间采用花键连接，传递扭矩的同时保证同轴度，主轴的支撑点位分别布置在压气机前端与涡轮后端，两个支撑点的跨距经过反复校核，避免临界转速落在工作转速区间内引发共振。从安装边界来看，整个动力单元的安装节分别布置在压气机段机匣下方与涡轮段机匣下方，两个安装节的安装面处于同一水平基准面，安装时需要保证安装面的平面度误差不超过0.1mm，避免机匣受附加安装应力导致变形，

　　影响内部转子的运转间隙。进气唇口的前缘做了圆弧过渡设计，能够在不同迎角的进气工况下保证进气气流的均匀性，减少进气畸变对压气机工作效率的影响。尾喷管段采用收敛型构型，出口截面的直径经过匹配设计，能够保证燃气在喷管出口达到设计排气速度，获得对应的推力输出。日常做相关动力装置的改型设计时，可以在这个基础构型上调整压气机级数、燃烧室容积、涡轮导向器的喉道面积，匹配不同推力等级的使用需求，比如针对小型靶机的使用场景，可以适当缩小机匣直径、减少压气机级数，降低整机重量；针对教学演示场景，可以将机匣做剖分处理，直观展示内部的气流流道与转子结构。在做三维建模的过程中，这类基础构型的数模需要重点关注转子部分的动平衡配重设计，轮盘的端面预留了配重块安装槽，方便实际加工装配时做动平衡校正，机匣上的各类外接凸台的高度统一控制在同一尺寸范围内，方便外接管路的排布与固定，避免不同管路之间出现干涉问题。另外，整个动力单元的外部附件，包括顶部的控制模块安装座、各类管路接头，都布置在机匣的上部与侧部，不会和下方的安装结构产生干涉，维护时可以直接在机身侧方完成附件的拆装，不需要将整个动力单元从机体上拆解下来，降低了维护操作的难度。
