重载潜伏式自动导引AGV转运设备

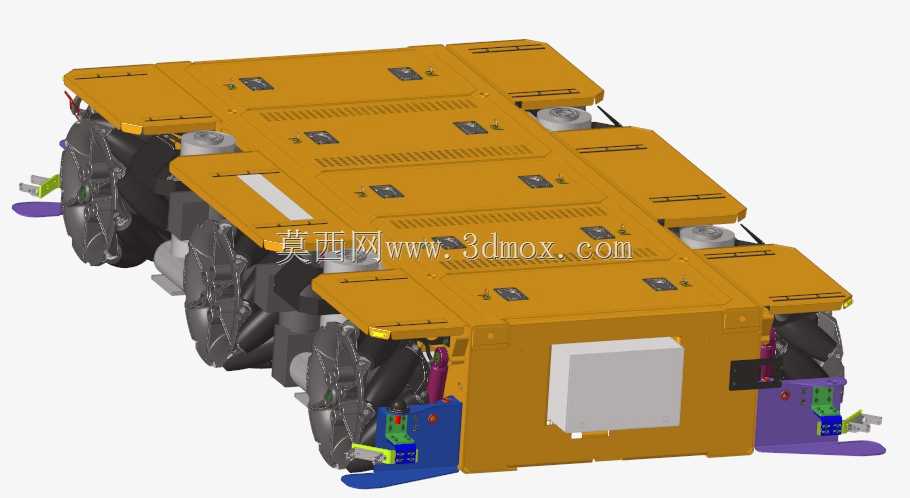

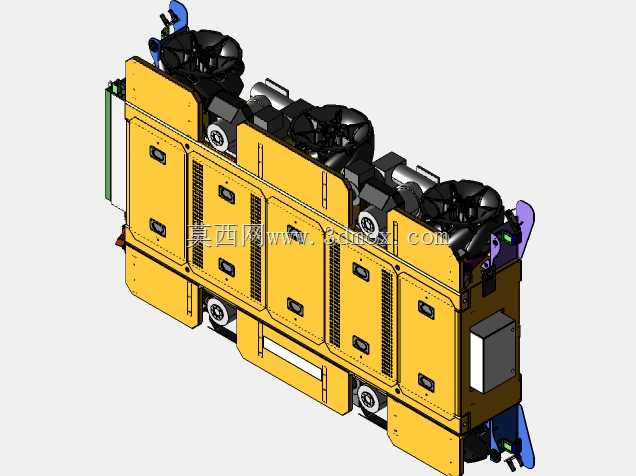

　　这款潜伏式AGV的设计初衷，是解决离散制造车间、智能仓储场景下，重载物料跨工位转运时人工牵引效率低、路径冲突多、定位精度不足的痛点，目前在汽车零部件机加工线、电商仓储大件分拣区、重型装备装配车间的物料周转环节应用广泛。不同于普通顶升式AGV，这款设备采用多组麦克纳姆轮布局，可实现全向移动，在狭窄通道、设备间隙等受限空间内完成零半径转向、横向平移、斜向行进等动作，适配车间内通道宽度仅为设备本体宽度1.2倍的紧凑布局场景，无需额外预留转弯半径空间，大幅提升车间场地利用率。从结构设计逻辑来看，设备整体采用分层式布局，上层为承载盖板，采用高强度钢板折弯焊接成型，表面做防滑耐磨处理，可直接承载工装托盘、料架底部的支撑脚，

　　额定承载状态下盖板平面度控制在1mm以内，避免承载后出现偏载倾斜；中层为电气与动力舱，集成了动力电池组、驱动控制器、导航传感器、安全检测模块，舱体盖板开设散热格栅，兼顾防护等级与散热需求，所有电气元件的安装位均预留减震垫安装位，抵消行进过程中路面颠簸带来的振动冲击，避免电气接插件松动失效；下层为行走驱动单元，每一组麦克纳姆轮均搭配独立的伺服驱动电机与减速机构，单轮可独立调速与转向，通过多轮的转速差配合实现全向移动，轮组与车架之间采用浮动连接结构，可在路面存在3mm以内高度差时保证所有轮组均与地面有效接触，避免出现单轮悬空导致的驱动力不足、行走跑偏问题。设备两端设置有对接机构，可与车间内的物料料架、工装托盘底部的牵引位自动卡接，

　　无需人工辅助挂钩，对接定位精度控制在±5mm以内，满足自动化产线的自动上下料对接需求；同时两端均配置有安全触边、激光避障传感器，可在行进路径上检测到障碍物时实现分级减速、紧急停障，检测距离可根据现场工况灵活调整，在人员密集的生产车间内可将近距离检测灵敏度调至最高，保障人员与设备安全。从安装边界来看，设备本体高度控制在300mm以内，可潜入底部高度320mm以上的各类料架、托盘下方完成顶升或牵引作业，本体长度与宽度根据额定承载吨位做适配，5吨级重载版本的本体长宽控制在1500mm×1000mm以内，可适配绝大多数车间标准托盘的尺寸规格；设备顶部预留有扩展安装位，可根据实际使用需求加装顶升机构、辊筒输送台、链条牵引机构等功能模块，

　　无需改动主体车架结构即可适配不同的物料转运需求。在导航方式的适配设计上，车架四周预留了磁导航传感器、二维码识别摄像头、激光雷达的安装位与走线槽，用户可根据现场的导航方案选择对应的安装位置，无需额外在车架上打孔焊接，降低现场改造的工作量；电气舱内部预留了30%的备用空间，可加装IO模块、无线通讯模块，满足与车间MES系统、产线PLC的信号交互需求，实现调度系统对多台AGV的路径规划、任务分配、交通管制功能。行走轮组的设计充分考虑了车间地面的常见工况，轮面采用高耐磨聚氨酯材质，硬度控制在邵氏90A左右，既可以保证足够的抓地力，又不会在环氧地坪、水泥地面上留下轮印，轮组的维护采用快拆结构，无需抬升整车即可完成单轮的更换与维护，降低后期运维的时间成本。设备的电池舱采用快换式设计，可在1分钟内完成动力电池的更换，满足多班次连续生产的使用需求，无需预留长时间的充电等待时间；车架主体采用模块化拼接设计，各个功能舱段之间采用螺栓连接，运输时可拆分后装入标准集装箱，到达现场后可快速组装完成，降低运输与现场安装的难度。在实际应用中，这款AGV可替代传统的人工叉车、手动液压托盘车完成固定路径的物料转运作业，单台设备可替代2-3名转运人员的工作量，同时避免人工操作带来的物料磕碰、路径违规、安全事故等问题，尤其适合在高节拍、重负载、人员流动大的生产场景下使用，可24小时连续不间断运行，大幅提升车间内物料转运的自动化水平与流转效率。
