卧式防水型钮子式拨动开关结构设计

　　这款拨动开关属于卧式安装的钮子型控制元件，在工业控制、小型机电设备、测试仪器、车载电控回路中应用十分广泛，主要承担小功率回路的通断切换、档位切换功能，常见于机床操作面板的辅助功能控制、小型电动工具的档位切换、实验设备的信号回路切换场景，也可用于民用电子设备的电源通断控制。从结构设计来看，这款开关采用侧装卧式布局，底部设置两个带安装孔的固定支脚，支脚的孔位间距符合行业通用安装规范，可直接通过M2规格的螺丝固定在PCB板或者设备安装面板上，安装时不需要额外定制转接支架，适配常规的面板开孔尺寸。开关上部的操作杆采用锥形圆头设计，操作端做了圆弧过渡处理，手动扳动时不会出现硌手的问题，操作杆的摆动角度控制在单方向30度范围内，

　　扳动时带有清晰的档位顿挫感，操作人员不需要目视确认就能通过手感判断是否切换到位，避免出现虚接、档位不到位的问题。操作杆根部的螺纹段为标准细牙螺纹，配套对应的六角螺母就可以完成面板侧的固定，螺纹段长度适配1-3mm厚度的安装面板，能够覆盖大部分薄型设备面板的安装需求，螺纹下方设置了密封台阶，安装时加装密封圈就可以实现面板安装位置的防尘防水，适配多粉尘、有少量溅水的工业现场使用环境。开关主体的基座采用高强度绝缘工程塑料材质，两侧的红色端块为接线端的绝缘隔离结构，能够将两个接线端子之间的爬电距离控制在安全范围内，避免小间距下出现拉弧短路的问题，基座内部的触点组件采用银合金材质，接触电阻低，能够承受额定范围内的持续电流通断，

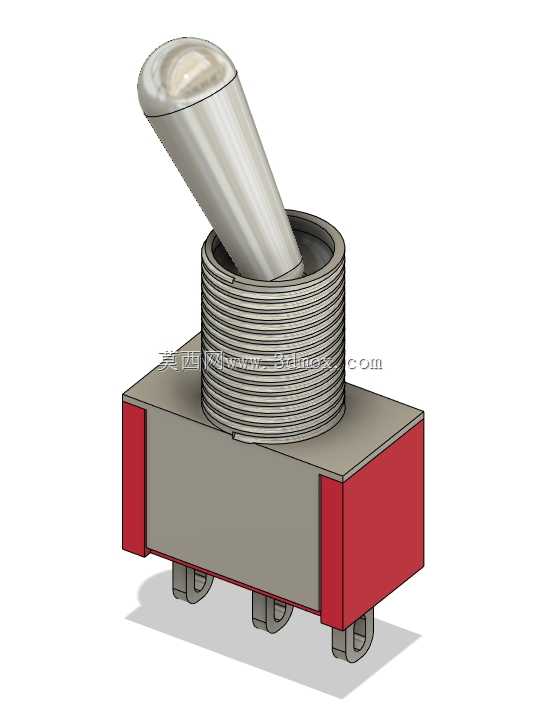

　　扳动操作时触点的接触压力由内部的弹簧结构提供，长期使用不会出现触点压力衰减导致的接触不良问题。在三维建模过程中，这款开关的所有配合尺寸都按照实物测绘的公差要求进行还原，螺纹段采用标准螺纹牙型建模，安装支脚的孔位、操作杆的摆动行程都和实物参数保持一致，设计人员在进行设备面板布局、PCB排布时，可以直接调用这个模型进行装配干涉检查，不需要反复核对二维图纸的尺寸参数。开关的整体外形为长方体基座加圆柱形螺纹段加锥形操作杆的组合结构，基座的长宽尺寸控制在常规小型钮子开关的尺寸范围内，不会占用过多的安装空间，接线端的引脚位置和卧式PCB安装的焊盘位置完全匹配，在进行PCB Layout时可以直接参考模型的引脚位置进行布线，

　　避免出现安装时引脚和焊盘错位的问题。从实际使用的角度来看，这类拨动开关的操作寿命通常在万次以上，内部的弹簧和触点结构都做了耐磨处理，在额定负载下长期使用不会出现失效问题，建模时也还原了内部结构的装配关系，设计人员如果需要对开关进行改装或者定制特殊操作杆长度的版本，可以直接在现有模型的基础上修改参数，不需要从零开始绘制结构。在设备选型过程中，这款开关的安装尺寸兼容市面上同规格的通用钮子开关，替换时不需要改动原有安装孔位和面板开孔，能够直接替换同类型的进口或者国产开关元件，降低设备维护时的配件采购成本。建模时对开关的外观细节也做了还原，包括操作杆的金属质感、基座的塑料哑光质感、螺纹段的牙型细节，在做设备整体渲染效果时，能够真实呈现开关装配后的实际视觉效果，不需要后期额外修图调整。
