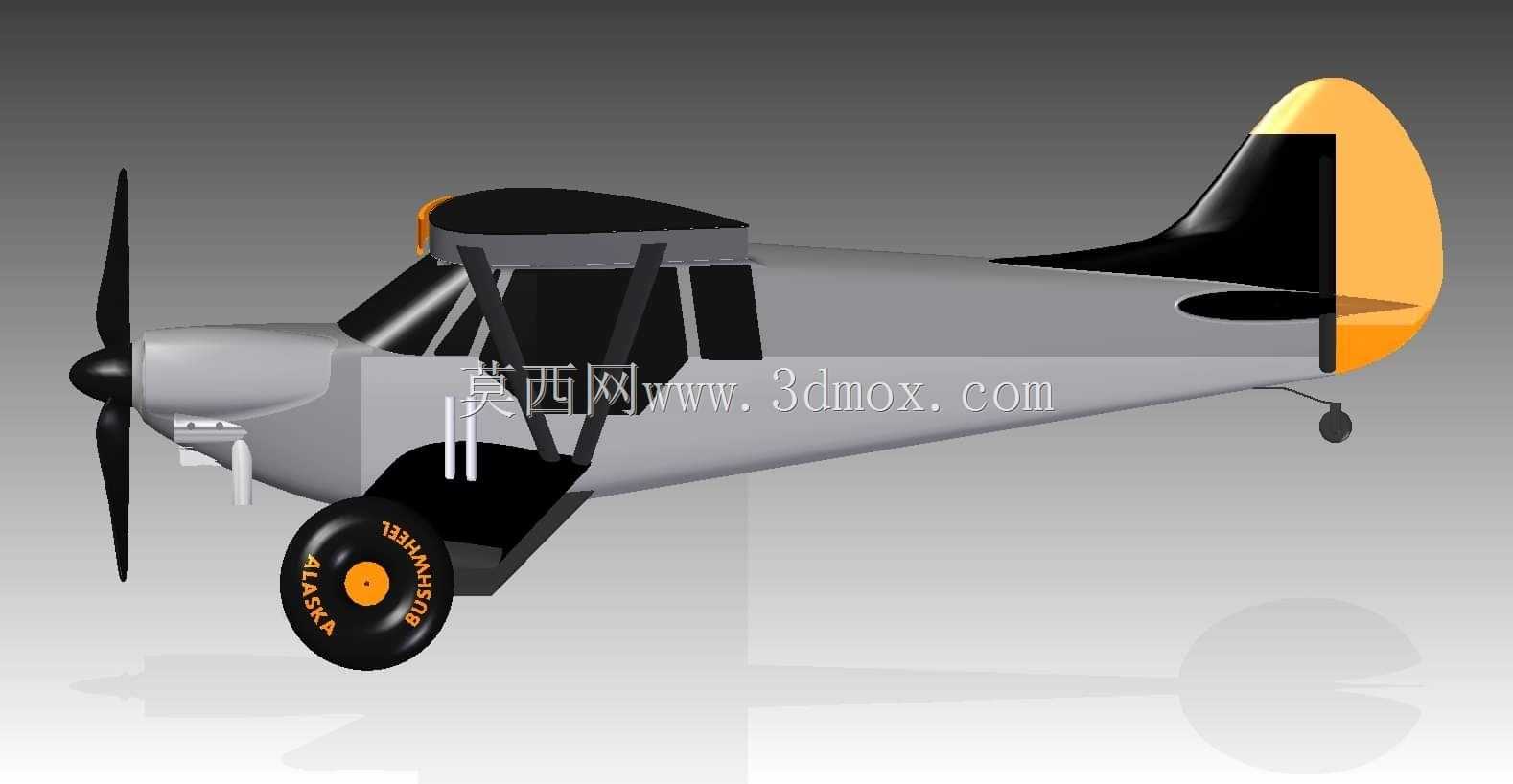

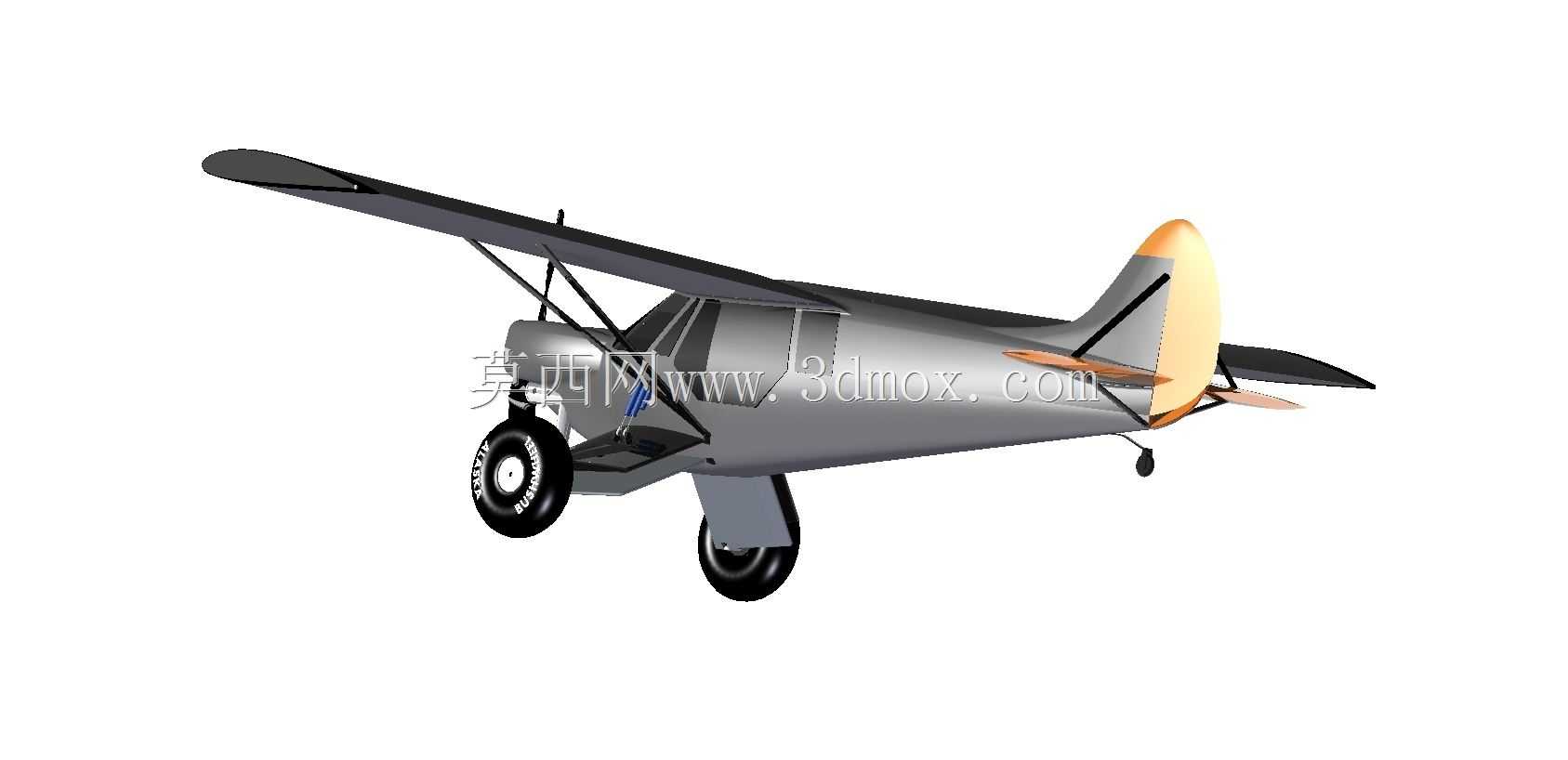

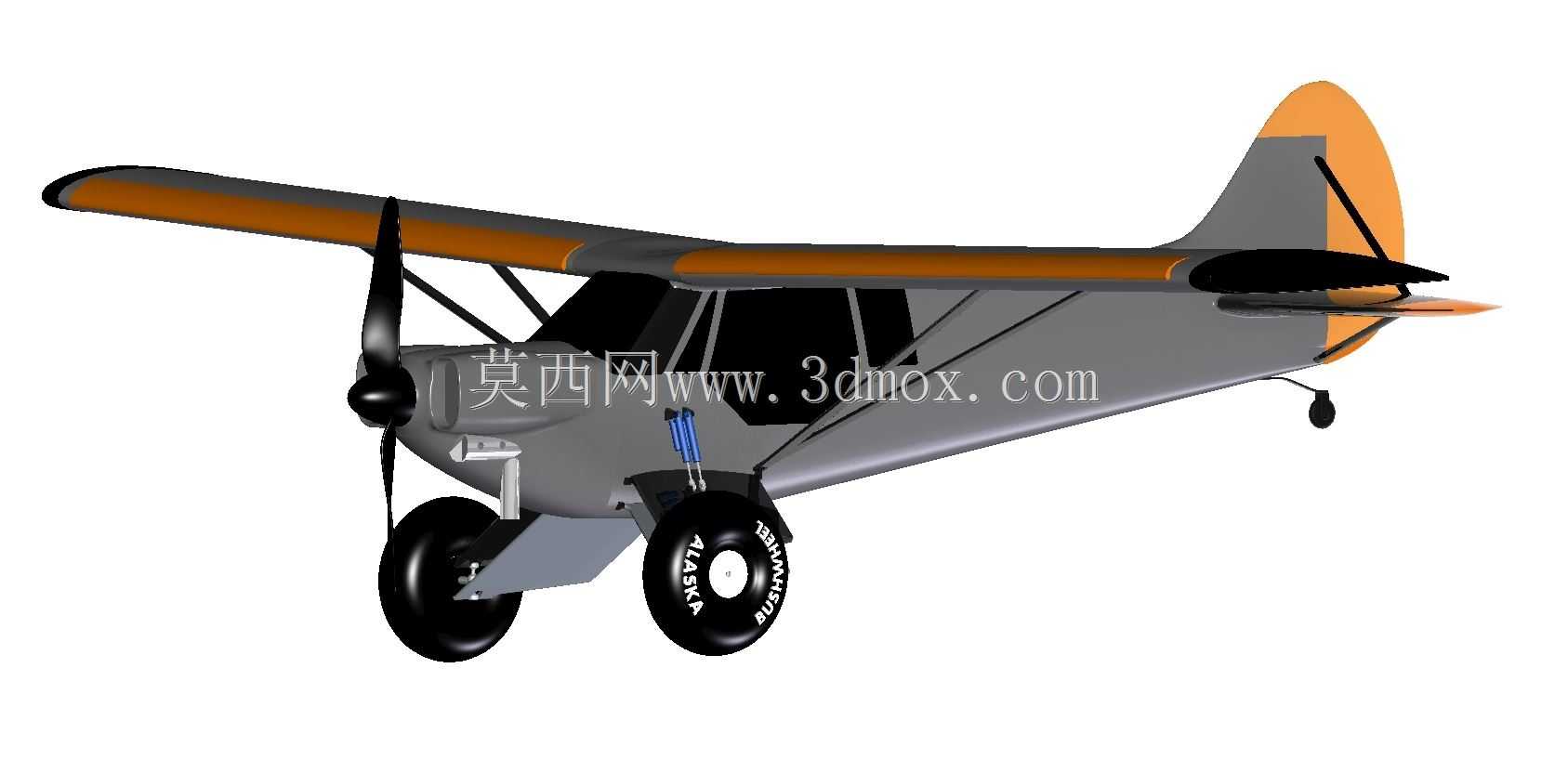

可3D打印SCRAPPY遥控固定翼航模结构

　　这款固定翼遥控航模的结构设计完全适配桌面级FDM3D打印工艺，从零件拆分到壁厚设置都围绕打印可行性做了针对性优化，无需复杂支撑结构就能完成所有部件的打印制作，适合航模爱好者自行制作组装。从实际应用场景来看，这类小尺寸上单翼航模主要用于休闲飞行、航模入门练习以及小型航模赛事的特技动作演练，上单翼布局天生具备良好的自稳特性，对新手操控的容错率更高，即便在小幅操作失误的情况下也能快速恢复平稳飞行姿态，降低入门阶段的摔机损耗。

　　从功能特性上看，整机采用后三点式起落架布局，前起落架直接集成在机身前段防火墙上，主起落架固定在机翼下方的机身承力框位置，尾轮通过联动结构与方向舵连接，地面滑行时可通过方向舵控制转向，适配平整草地、硬化铺装路面等多种起降场地。动力系统采用前置拉力螺旋桨布局，机头预留了标准航模电机的安装孔位与散热间隙，电机座的安装平面做了加厚处理，可抵消螺旋桨高速旋转产生的振动，避免飞行过程中出现机身共振导致的操控失准。机身内部预留了标准尺寸的航模电池、电调、接收机的安装舱位，舱盖采用快拆结构设计，无需额外工具即可快速更换电池，调整设备布局来匹配整机重心。

　　设计思路上，整机零件做了模块化拆分，机翼、尾翼、机身、起落架、整流罩均为独立打印部件，部件之间采用定位卡扣加少量螺丝紧固的连接方式，既保证了组装精度，也方便摔机后单独更换损坏部件，降低维修成本。机翼采用克拉克Y翼型，低速飞行时升力系数充足，失速速度低，配合上反角设计，进一步提升横向稳定性，即便在3-4级风的户外环境下也能保持稳定的飞行姿态。尾翼组采用常规布局，水平尾翼与垂直尾翼的舵面均预留了舵机安装位与舵角连接孔位，舵面偏转角度经过反复校核，升降舵上下偏转角度匹配低速飞行的俯仰操控需求，方向舵偏转角度兼顾地面转向与空中侧飞修正的需求。

　　外形尺寸与安装边界方面，整机翼展控制在1米级范围内，打印时所有部件均可适配220*220mm打印尺寸的普通桌面3D打印机，无需大尺寸打印设备即可完成全部零件制作。机身长度与翼展的比例经过优化，重心位置设计在机翼弦长30%处，组装时只需将电池放置在预设舱位即可快速配平，无需额外添加配重块。所有部件的连接卡扣均设计了0.2mm的装配间隙，打印完成后无需大量打磨即可顺利组装，螺丝孔位均预留了自攻螺丝的攻入余量，可直接使用标准航模自攻螺丝完成紧固。机轮采用橡胶质感的打印参数设置，表面做了防滑纹理处理，滑行时可有效降低路面颠簸传递到机身的振动，机头螺旋桨预留了桨保护器的安装空间，轻微碰撞时可通过桨保护器卸力，避免螺旋桨与电机轴直接受冲击损坏。座舱部分采用半透明效果的打印适配设计，既可以还原真机的座舱外观，也能透过半透明外壳观察内部设备的安装状态，方便排查设备接线故障。尾翼的整流部分做了流线型优化，降低飞行时的尾部阻力，提升整机的升阻比，延长同等电池容量下的飞行续航时间。
