多轴数控用带卡盘的主轴传动机构

项目分类:机床 发布时间:2024-02-04 ID:733961
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构
  • 多轴数控用带卡盘的主轴传动机构

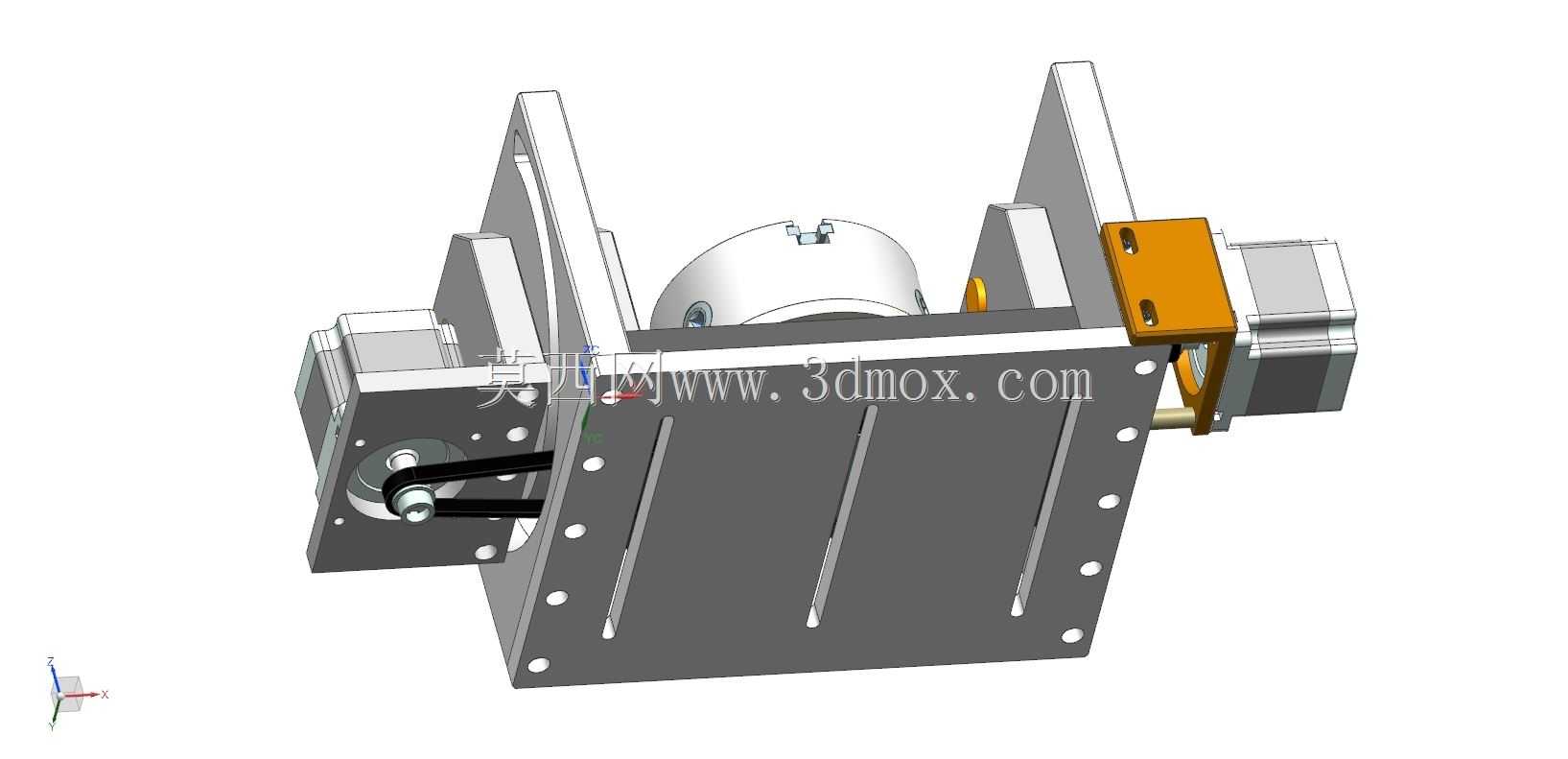

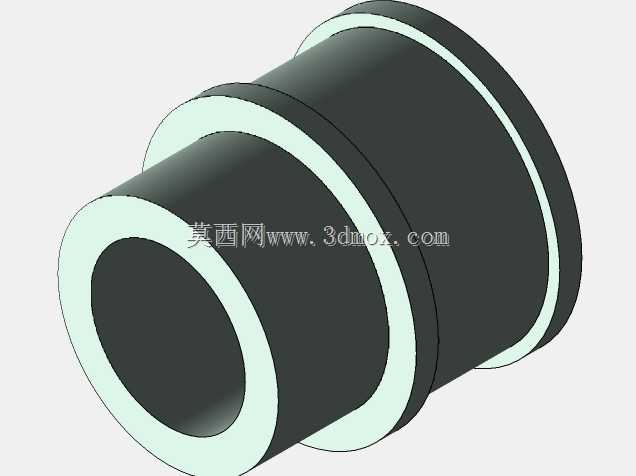

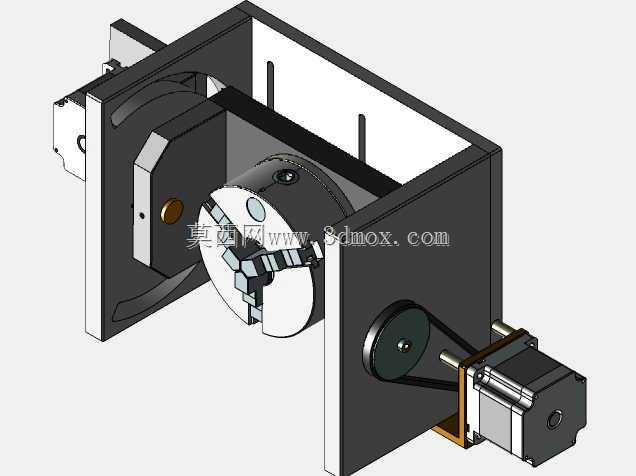

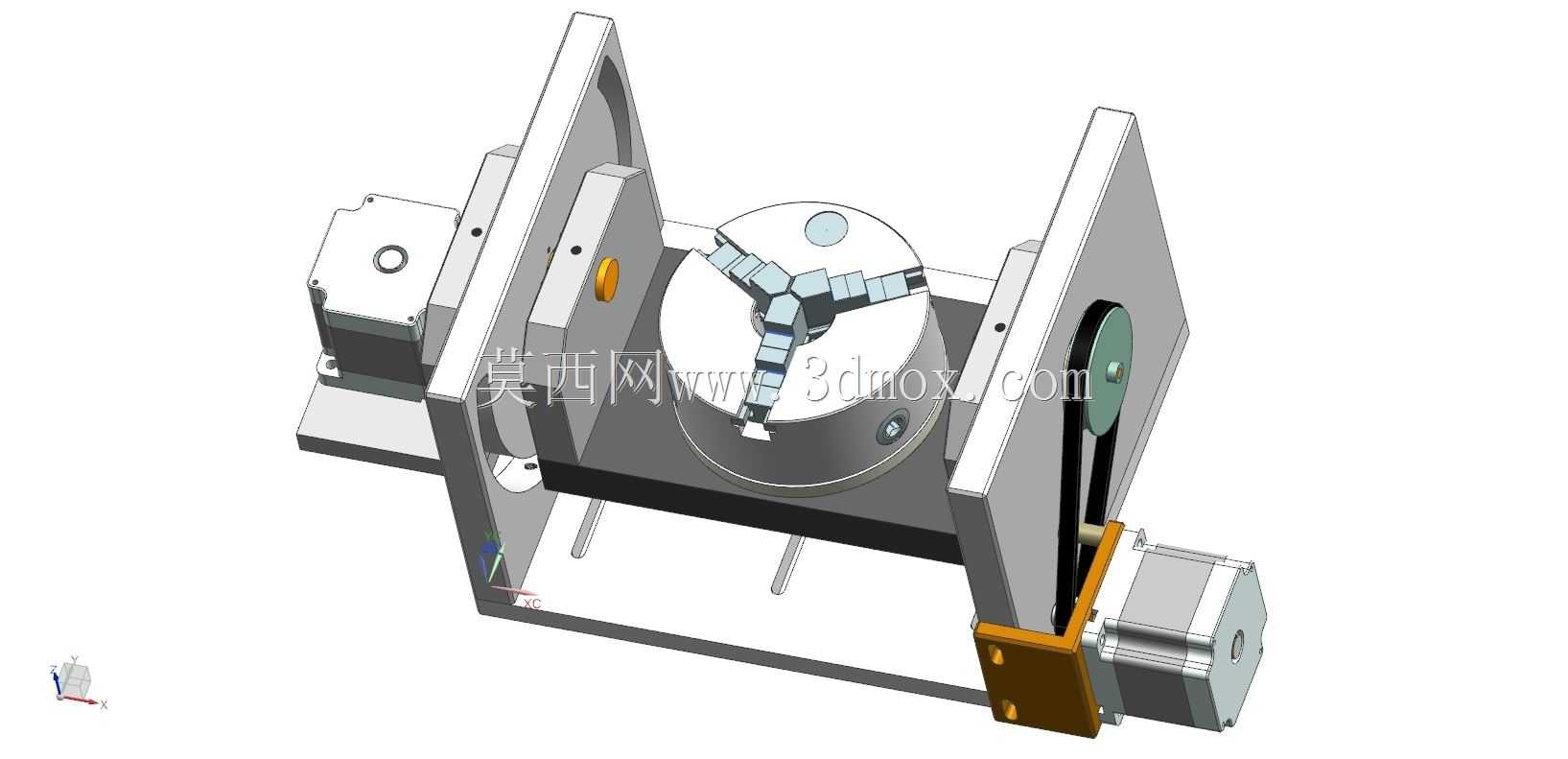

  这套带卡盘的轴类传动结构,主要适配五轴及以上轴数的Grb控制器类数控加工设备,在小型精密零件加工、非标零件小批量试制场景中,可作为核心的工件装夹回转单元使用。日常车间里做小型异形件的多面加工、回转类零件的分度铣削时,这套结构能直接完成工件的装夹与回转驱动,不需要额外搭配独立的分度转台,能有效缩减设备的整体搭建成本,也能减少多组件拼接带来的装配误差累积。

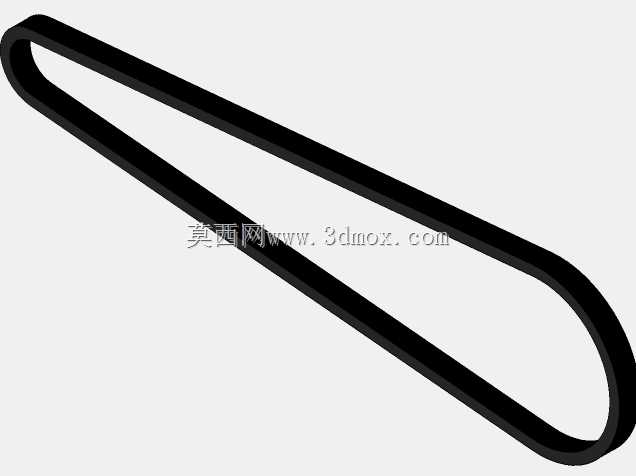

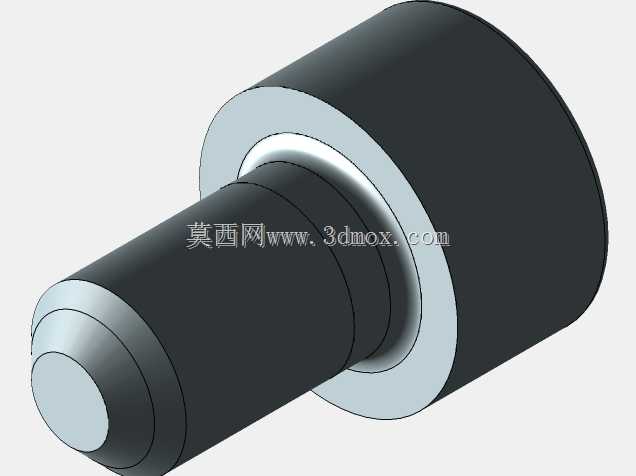

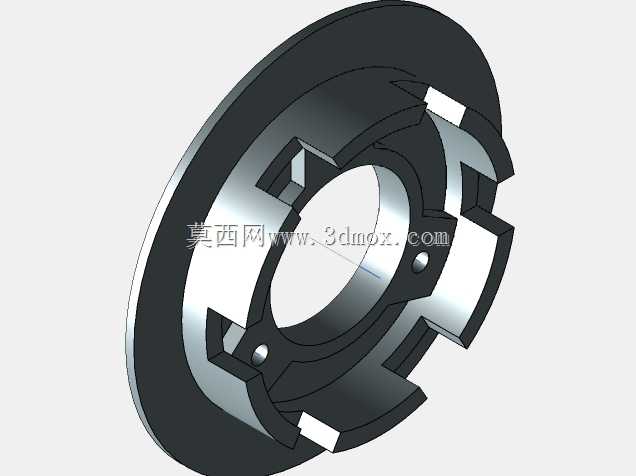

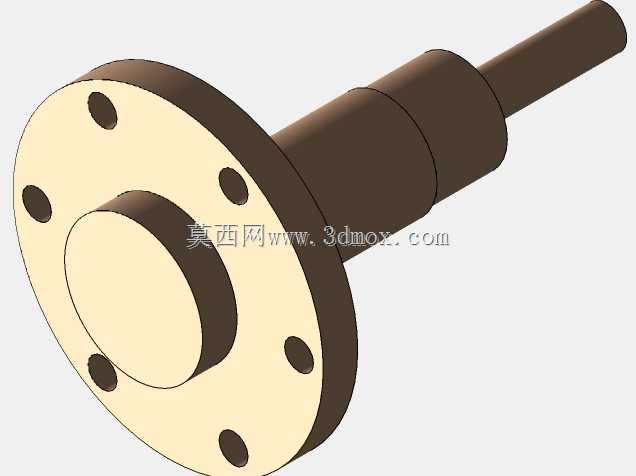

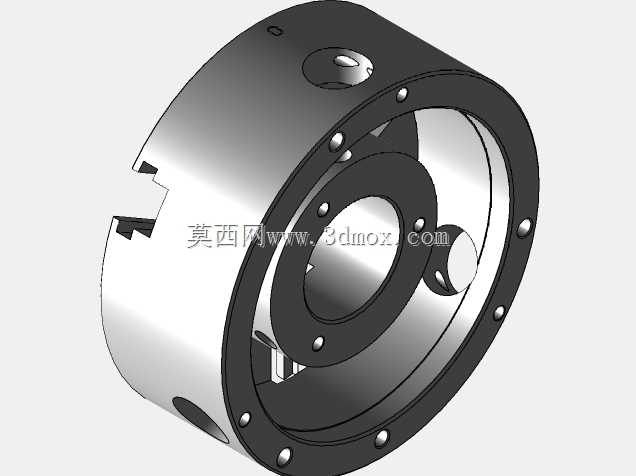

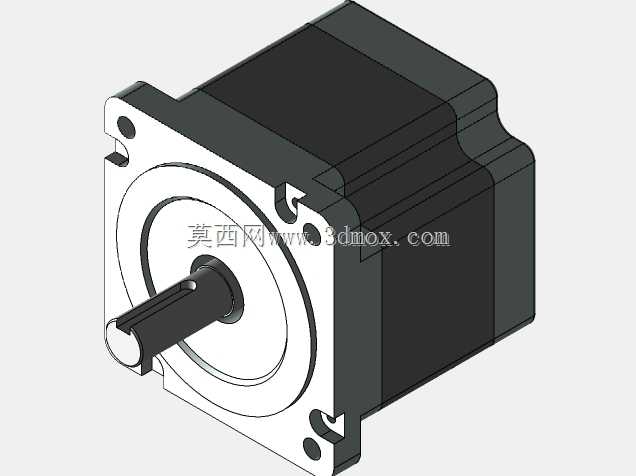

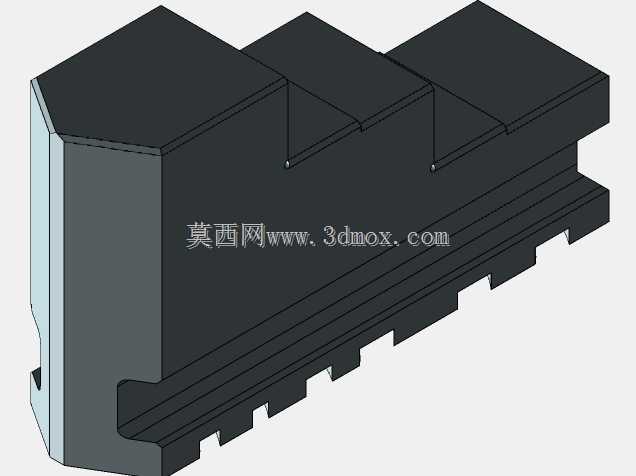

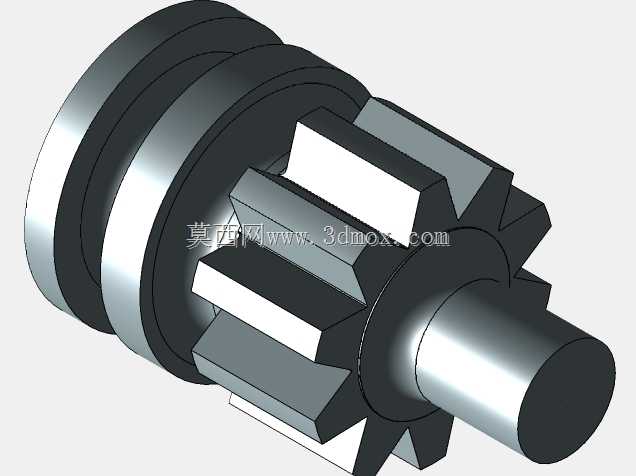

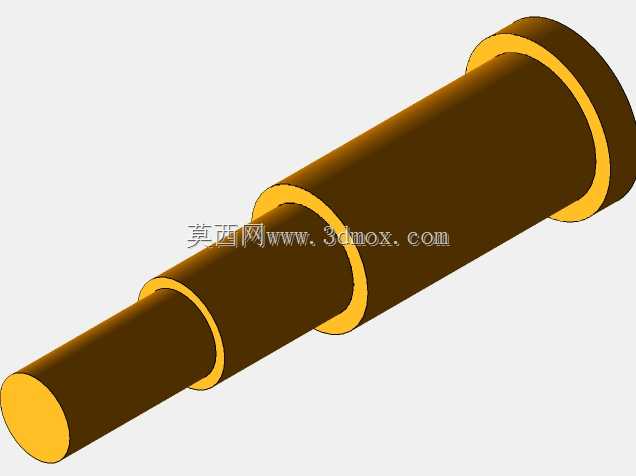

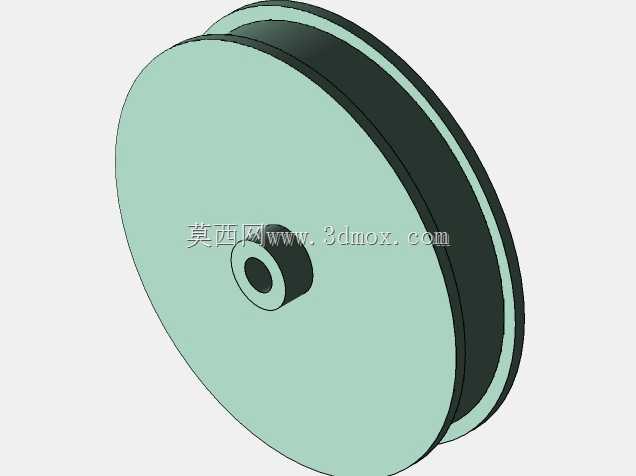

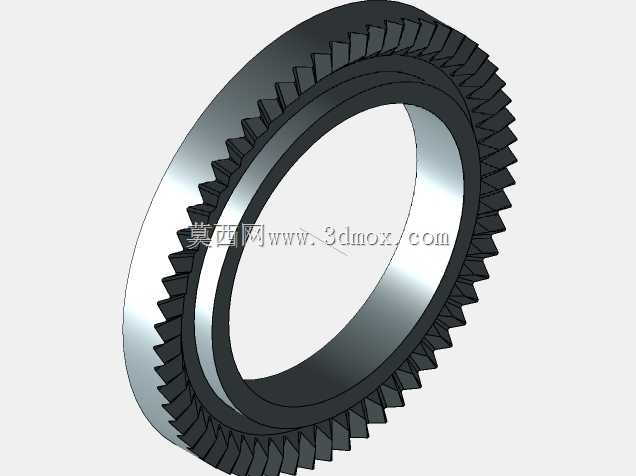

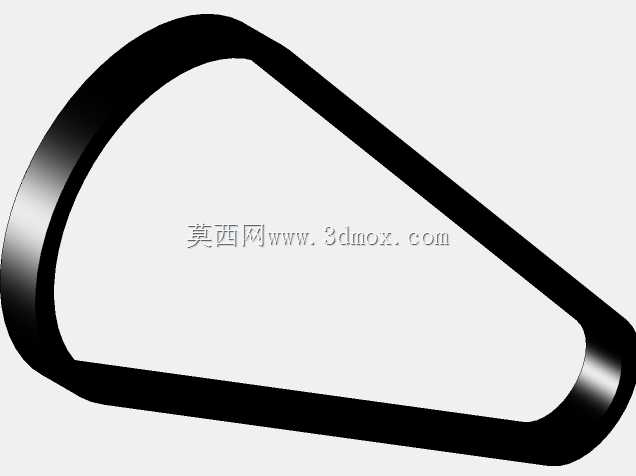

  从实际功能来看,这套结构选用nema34规格的步进电机作为动力源,通过同步带传动将动力传递到主轴端,带动前端的PXS160三爪卡盘完成回转动作,同步带传动的设计本身具备一定的缓冲吸振能力,能降低电机启停瞬间的冲击对卡盘装夹精度的影响,同时带传动的传动比选择空间大,可根据实际加工的转速需求更换不同齿数的带轮,调整主轴的输出转速范围,适配不同材质工件的加工线速度要求。卡盘采用三爪自定心结构,装夹圆形、正多边形工件时可自动完成定心,不需要反复打表找正,能大幅缩短单件加工的准备时间,卡盘的夹持范围覆盖常规小型零件的加工尺寸需求,日常加工铝件、塑料件、小型钢件都能满足装夹刚性要求。

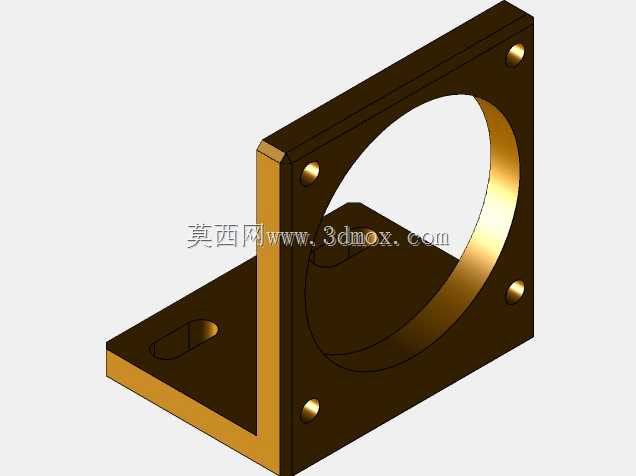

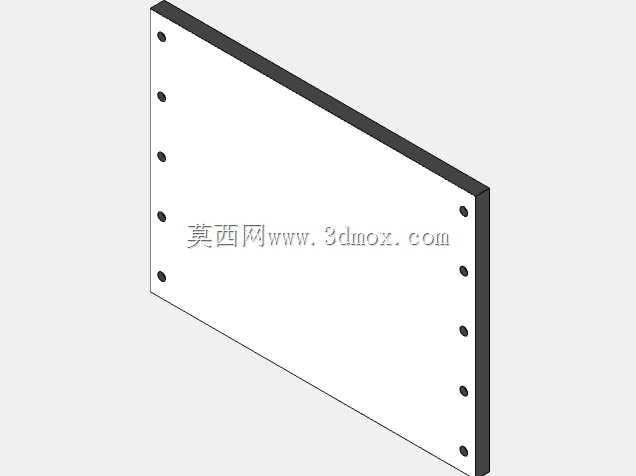

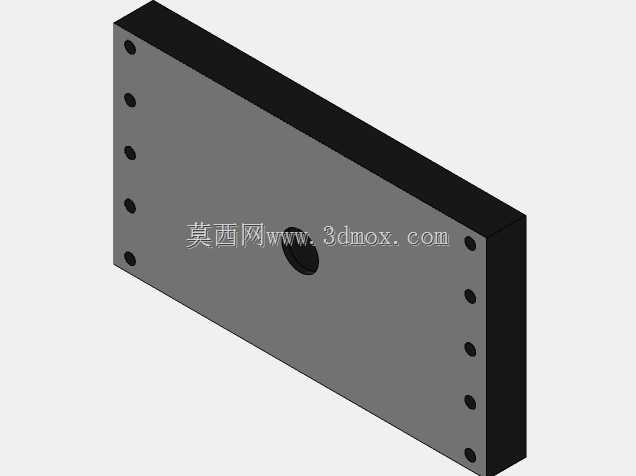

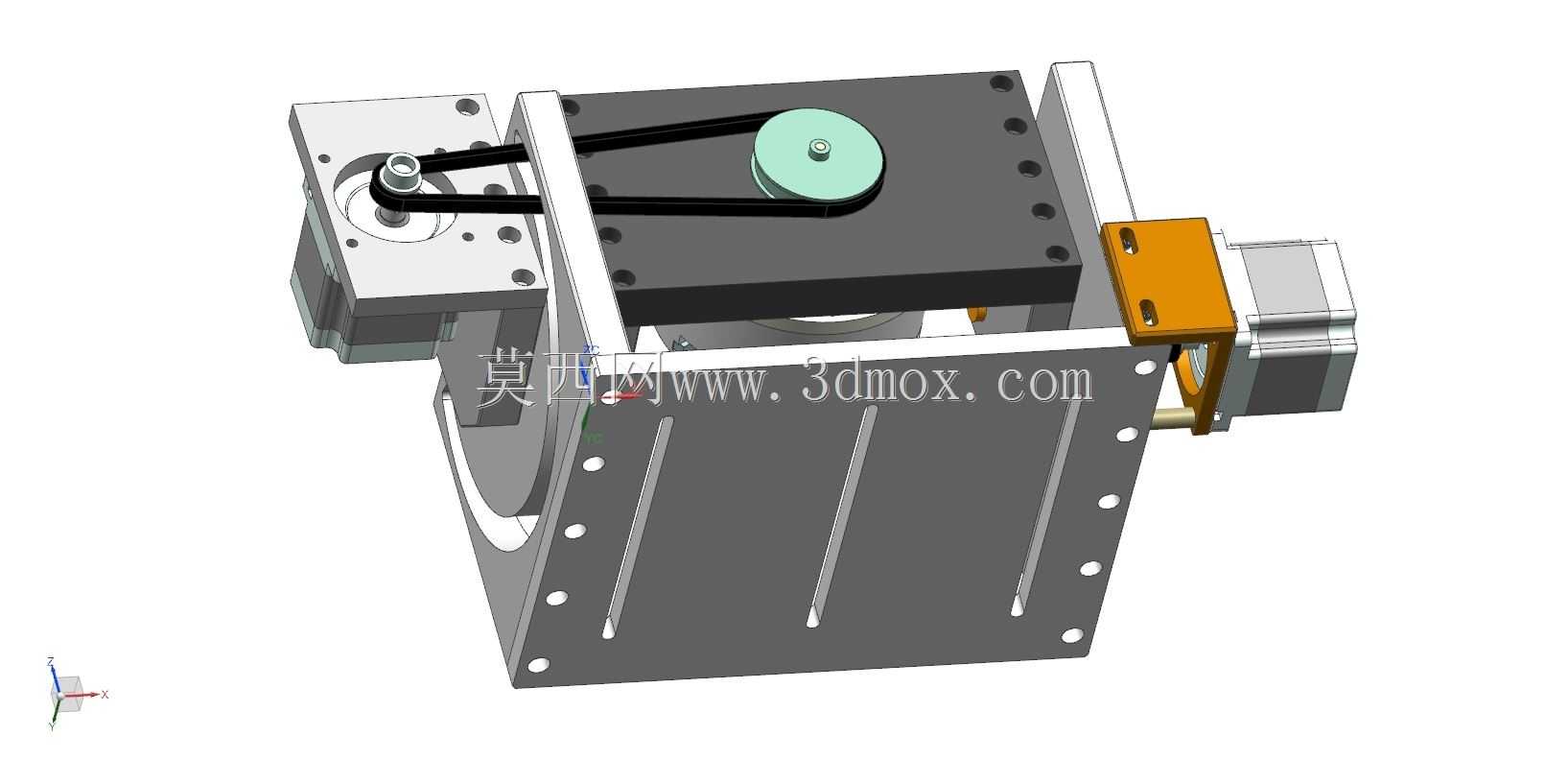

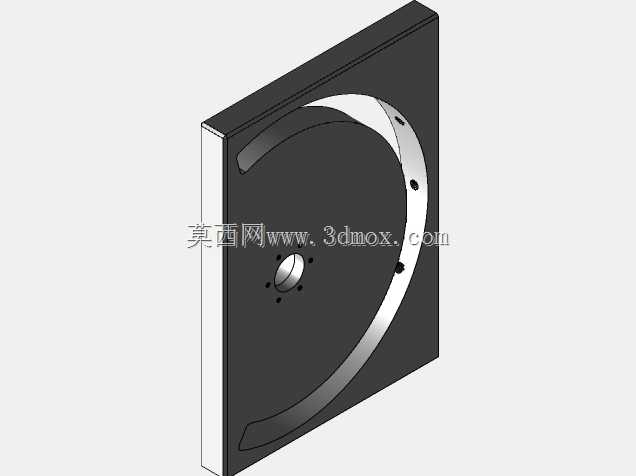

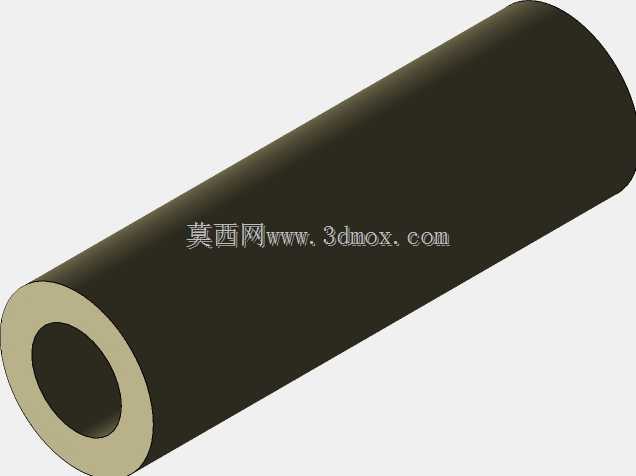

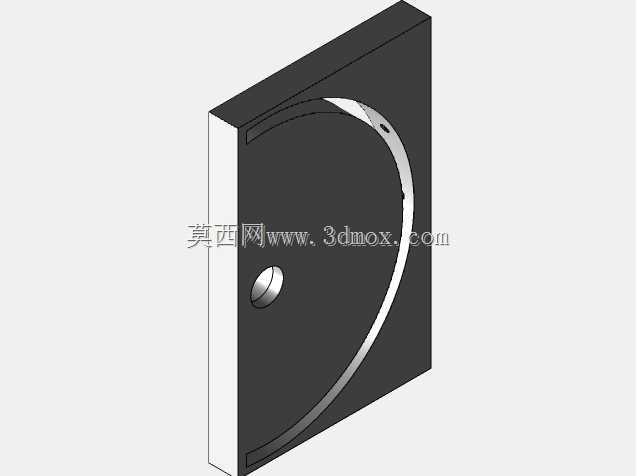

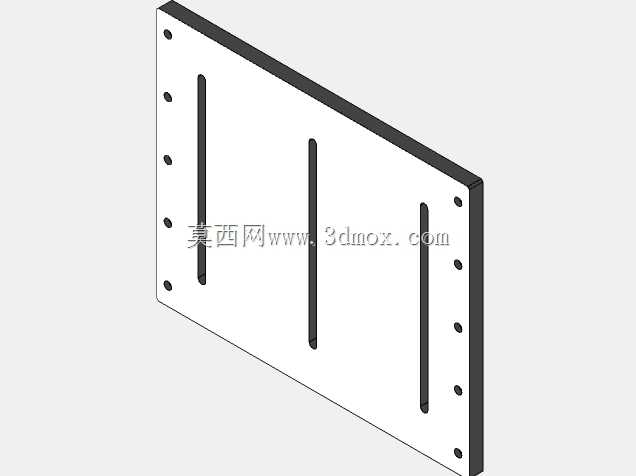

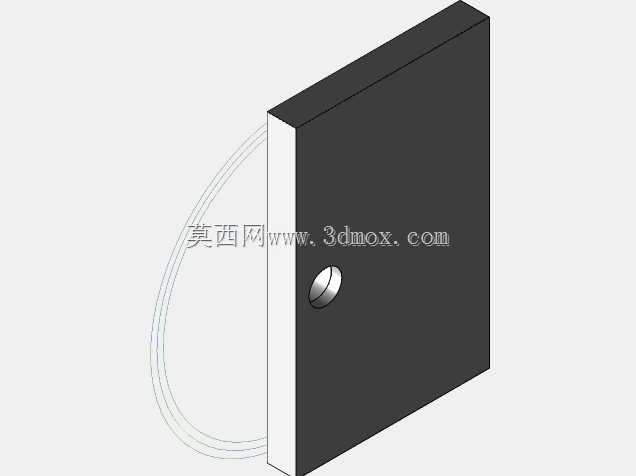

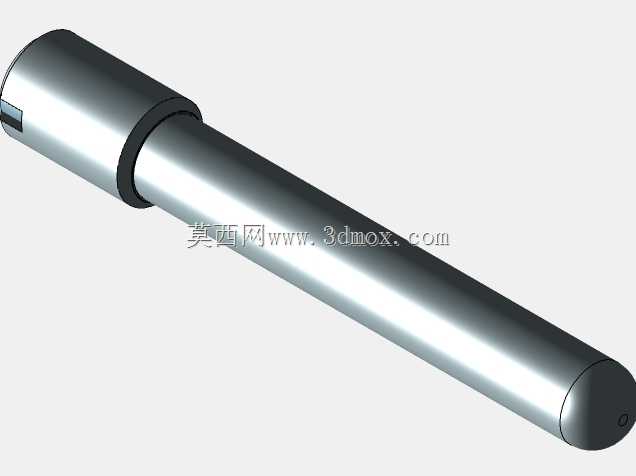

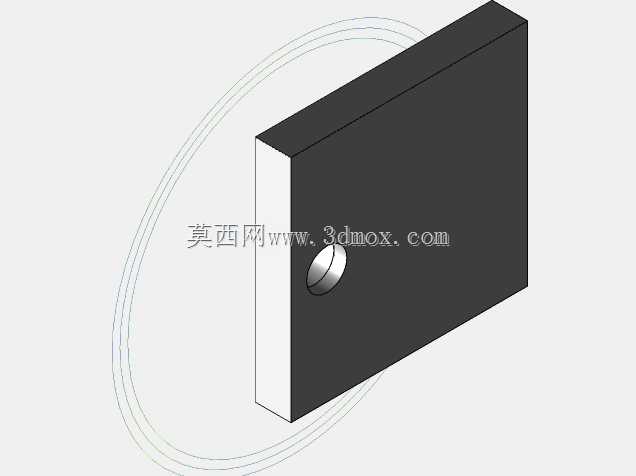

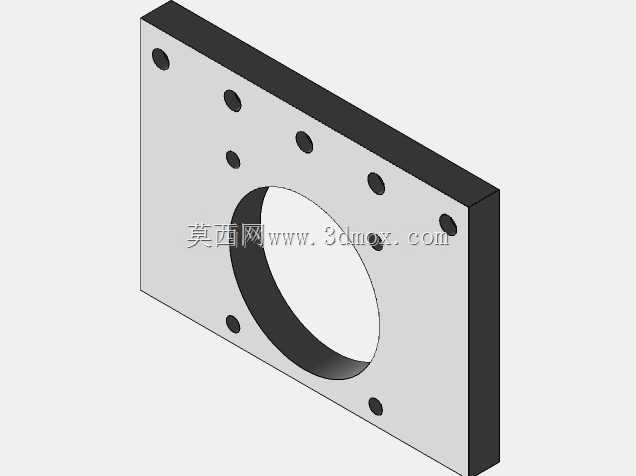

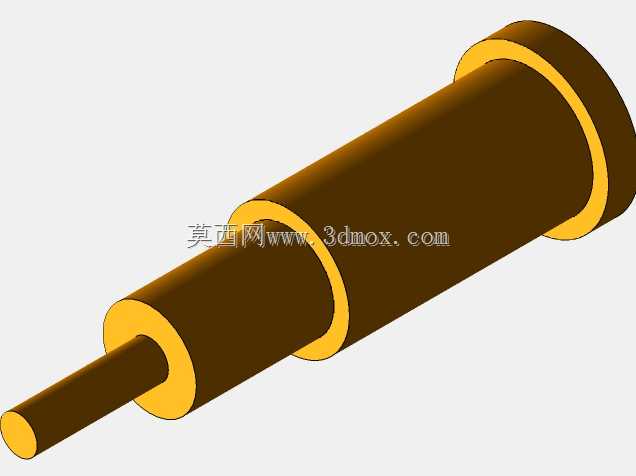

  设计思路上,这套结构的两侧立式支撑板采用对称式布局,主轴组件通过轴承座固定在两侧支撑板之间,保证主轴回转时的同轴度,同时两侧支撑板的底部直接固定在安装底板上,底板预留了通用的安装孔位,可直接固定在设备的工作台面或者铝型材机架上,不需要额外做转接板设计。电机安装位设计在结构侧下方,通过L型的安装支架固定,支架上预留了腰型调节孔,可调整电机的安装位置来张紧同步带,不需要额外设计张紧轮结构,简化了整体的零件数量,也降低了后期维护的难度。结构上的各个安装面都做了凸台设计,减少加工面的面积,降低零件加工时的平面度要求,同时也能减少装配时的接触误差,保证各个组件的安装精度。

  安装边界方面,这套结构的整体横向宽度控制在常规小型数控设备的机架安装范围内,纵向深度不会占用过多的工作台加工空间,卡盘前端到后端电机的整体长度预留了足够的安全距离,卡盘回转时不会和两侧的支撑板、电机组件产生干涉。两侧支撑板的高度经过核算,卡盘中心到底板安装面的高度符合常规数控加工的Z轴行程适配范围,搭配对应的进给轴结构时,不需要额外垫高或者降低主轴单元的安装高度,就能满足刀具的加工行程要求。走线位置也做了预留,电机的动力线、传感器的信号线可沿着支撑板侧面的走线槽布置,不会和运动的皮带、回转的卡盘产生刮蹭,避免长期运行过程中出现线路磨损的问题。

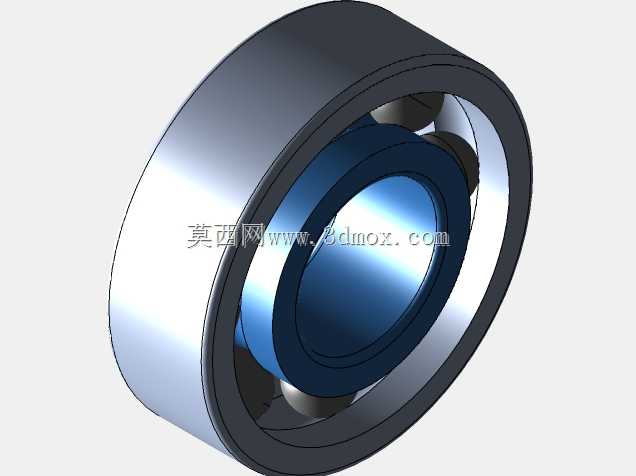

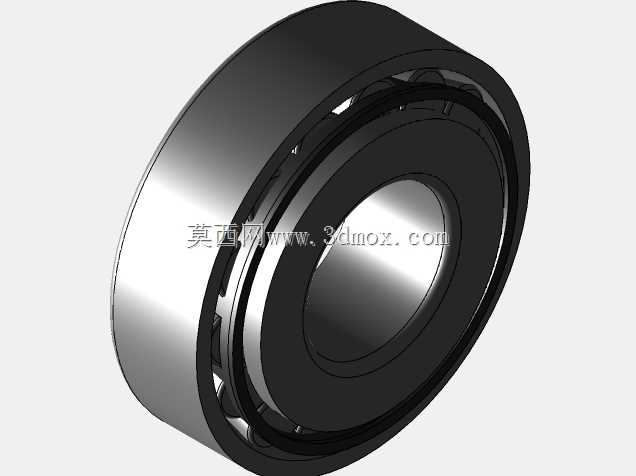

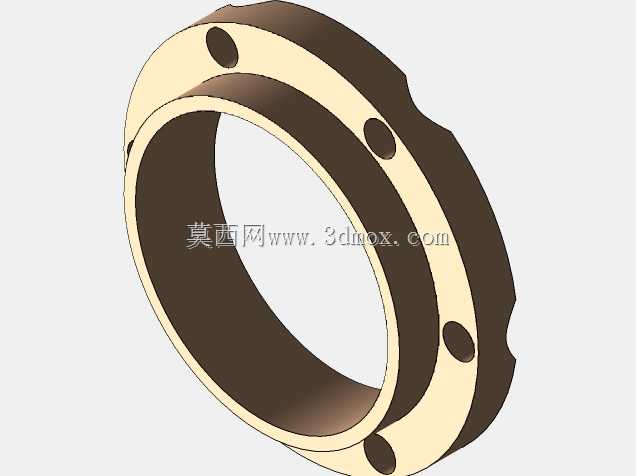

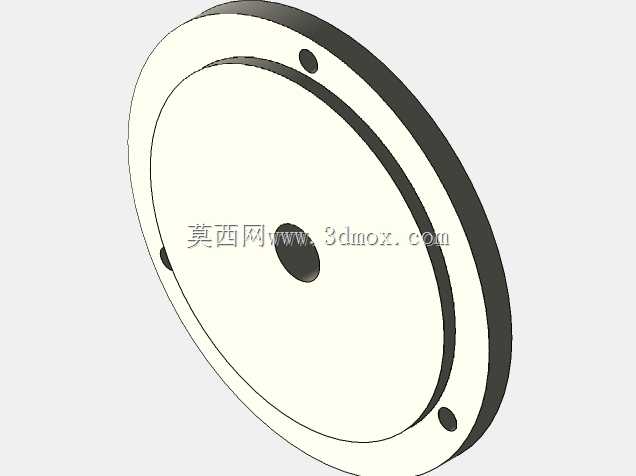

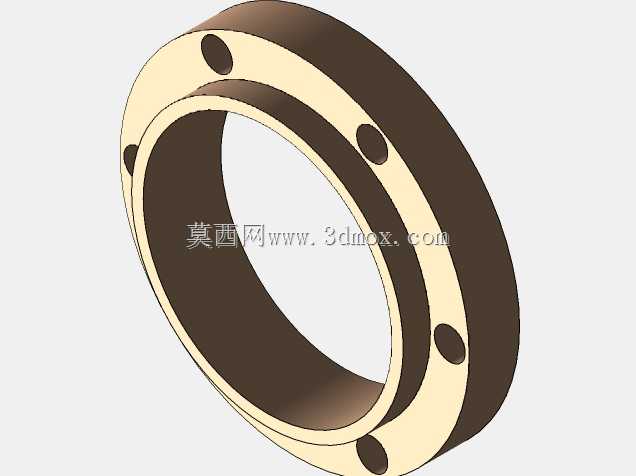

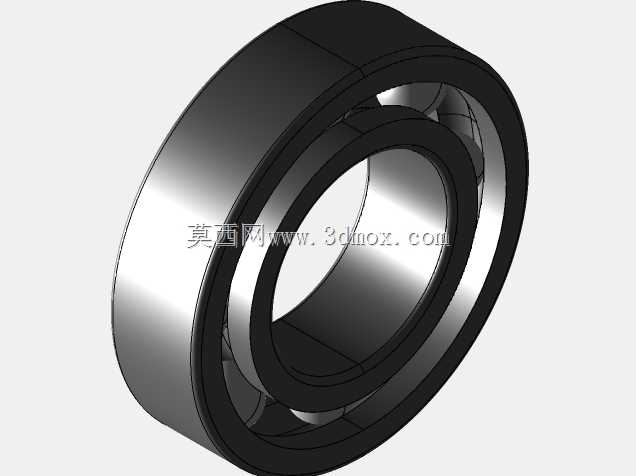

  实际装配过程中,需要先将主轴轴承压入两侧支撑板的轴承安装位,再装入主轴组件,锁紧轴承端盖后检测主轴的径向跳动和轴向窜动,保证回转精度符合加工要求,之后再安装卡盘和带轮,调整电机位置张紧同步带后手动转动卡盘,检查传动是否顺畅、有没有卡滞或者异响的情况。日常使用时,定期检查同步带的张紧度和卡盘爪的磨损情况,及时清理卡盘缝隙里的切屑,就能长期保持结构的运行精度,这套结构既可以用于全新数控设备的搭建,也可以作为老旧设备的升级替换组件,适配性较强。
