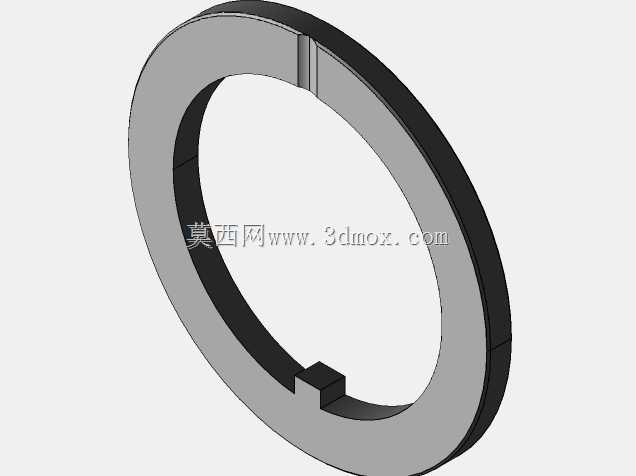

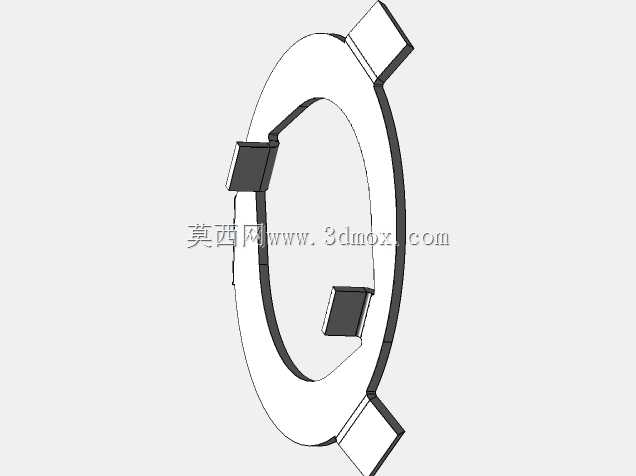

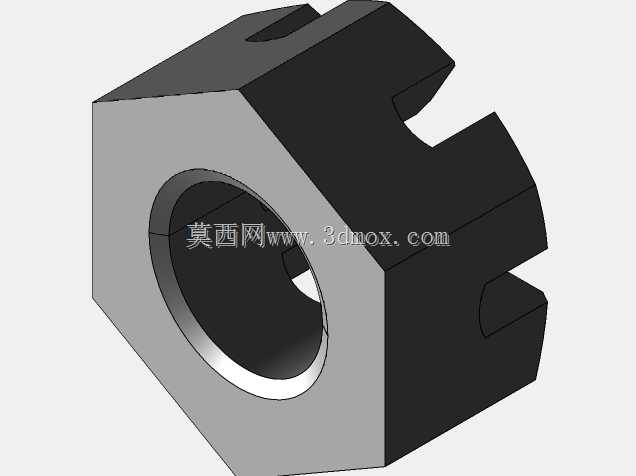

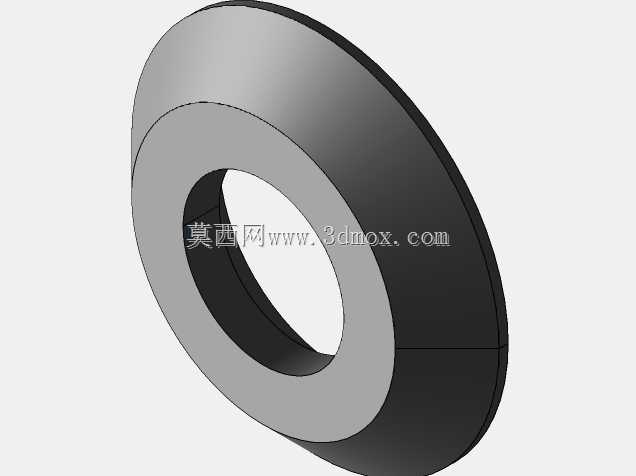

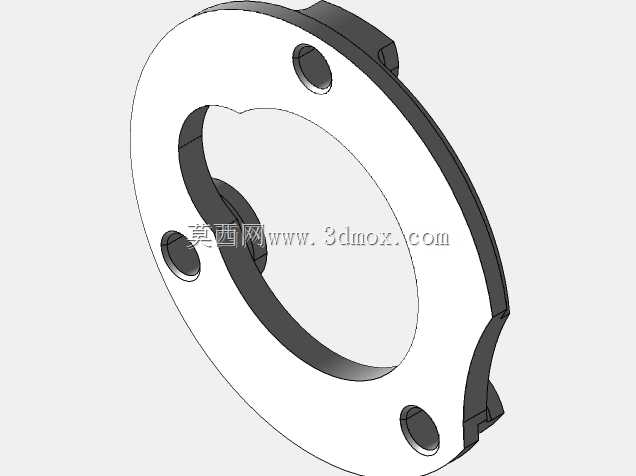

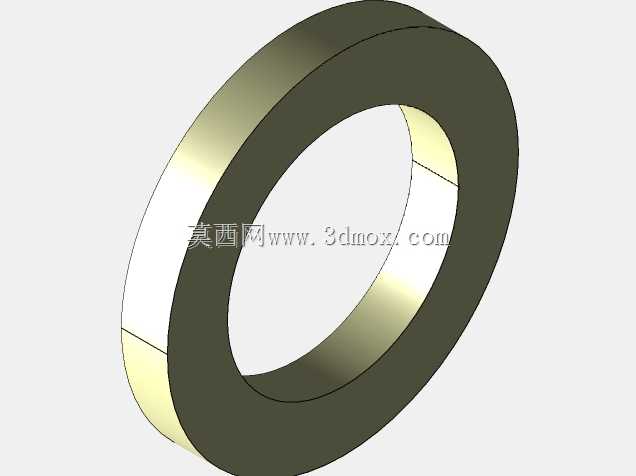

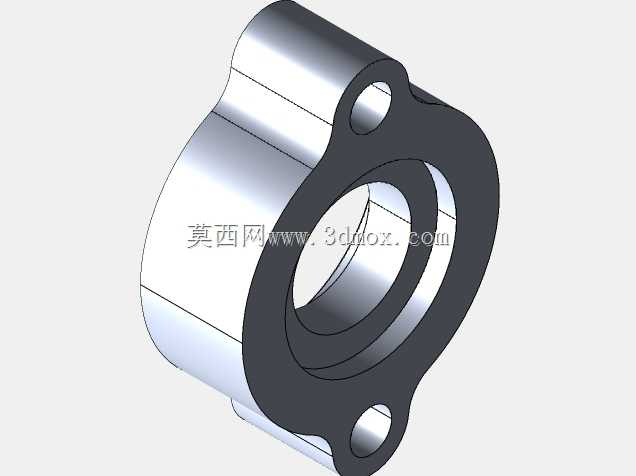

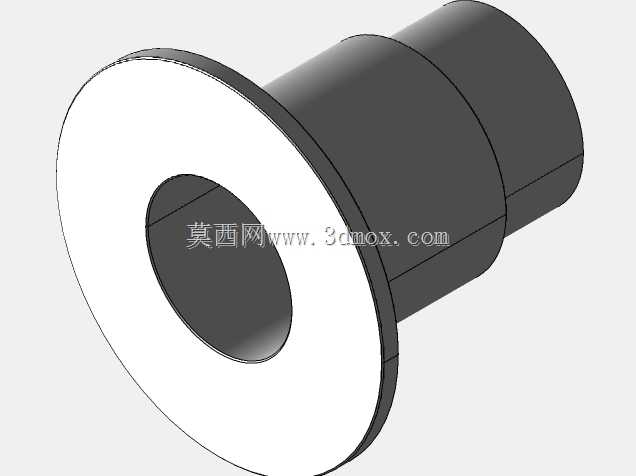

漫游者P4手动变速器内部传动结构

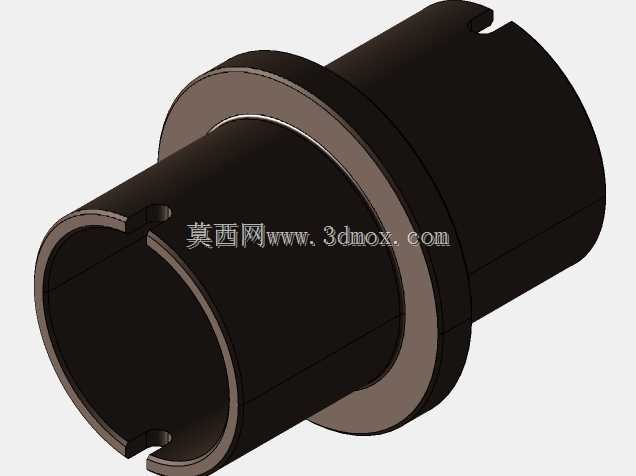

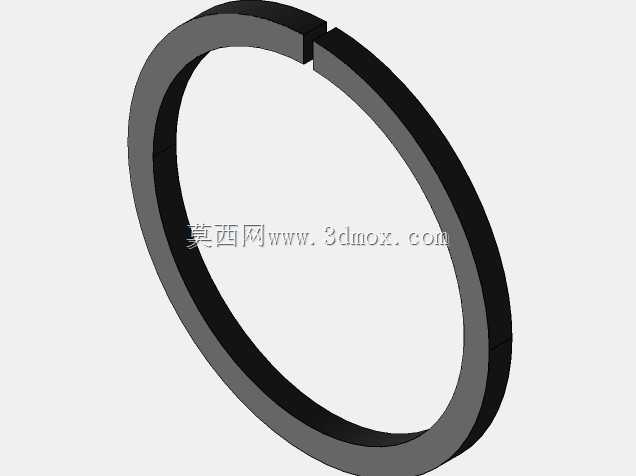

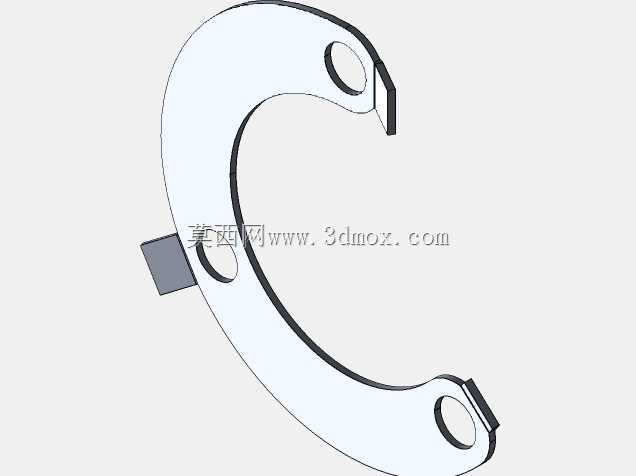

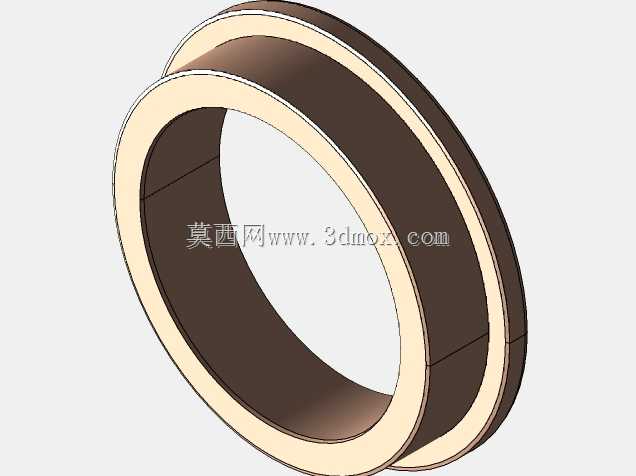

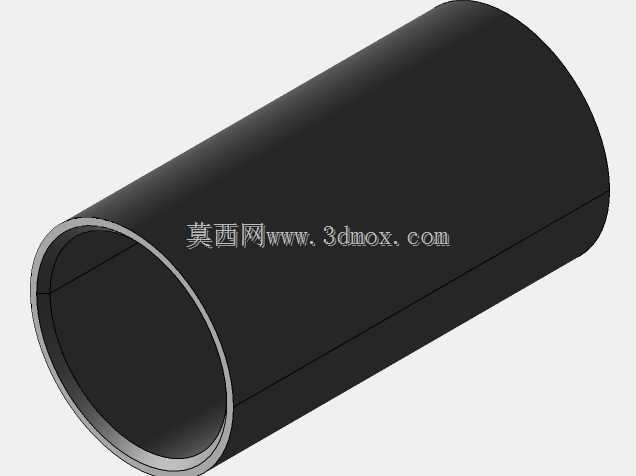

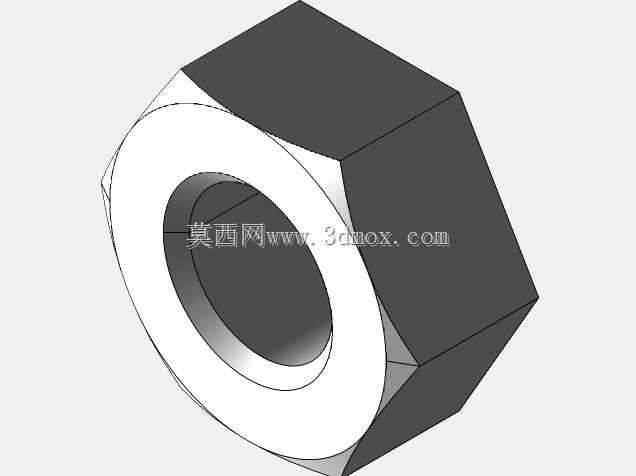

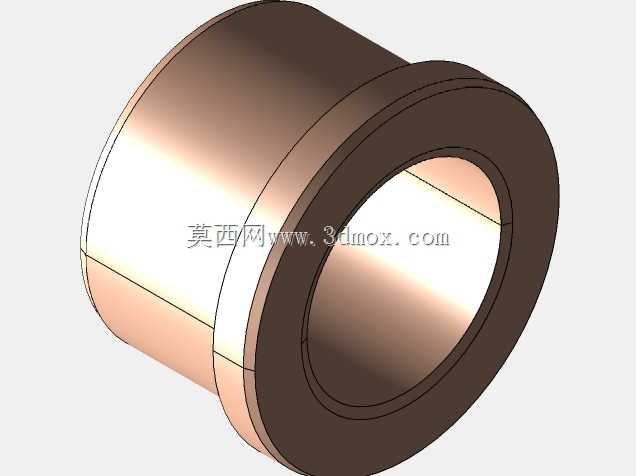

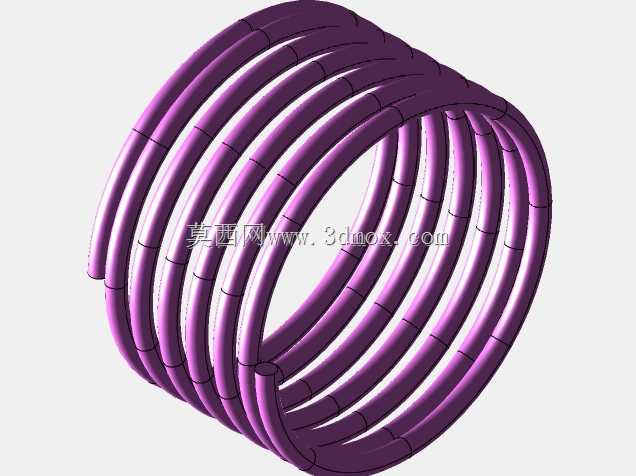

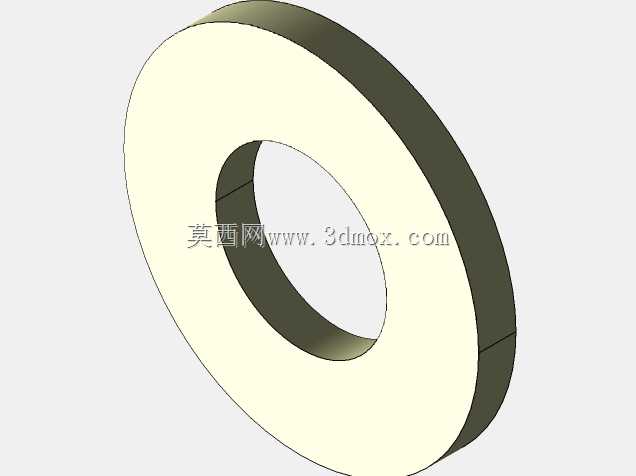

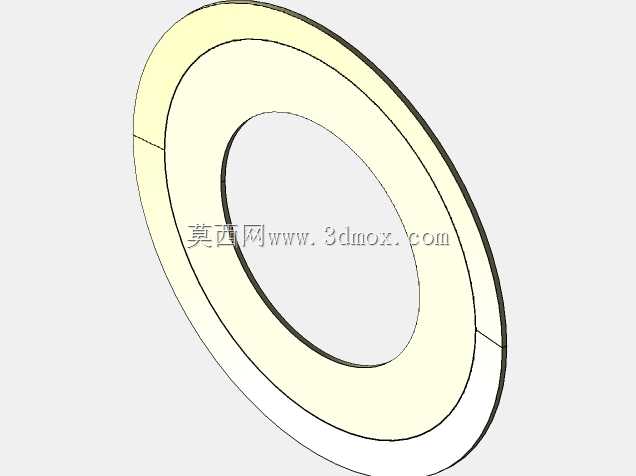

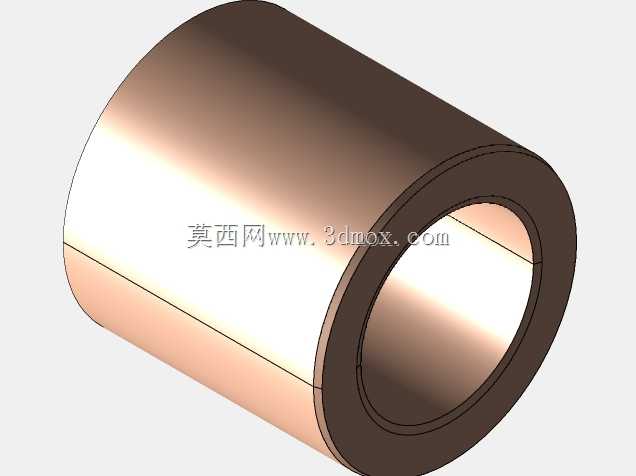

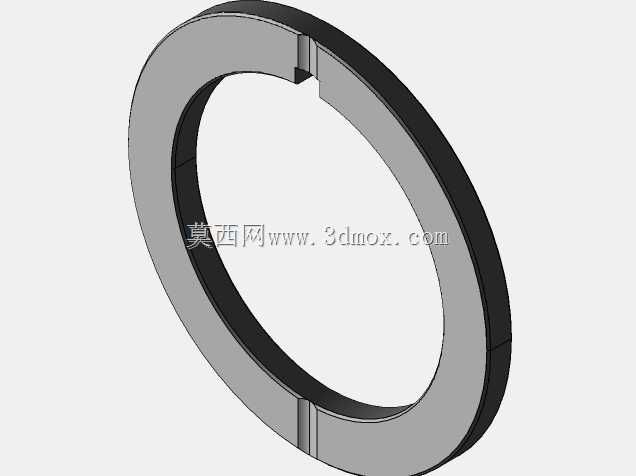

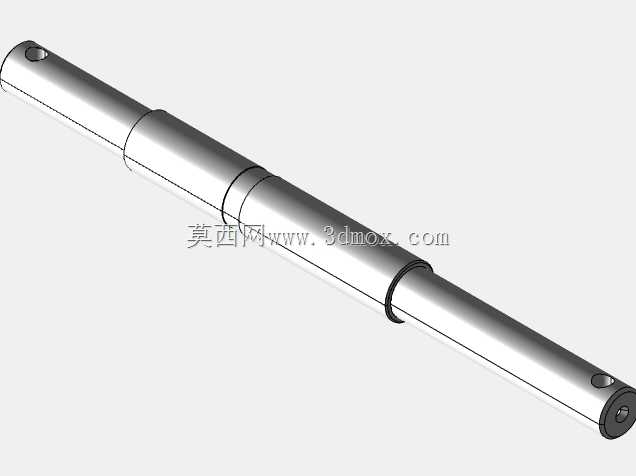

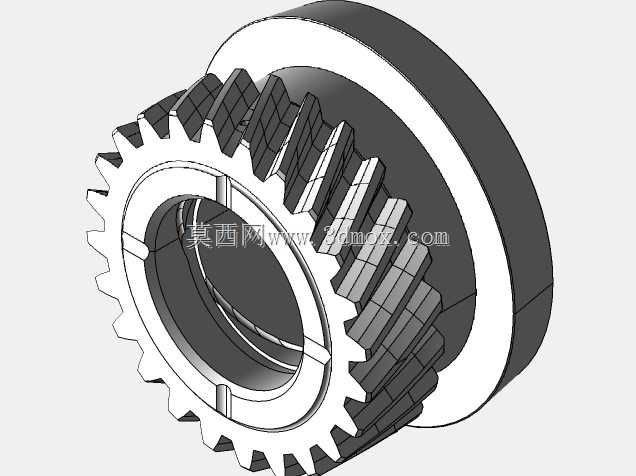

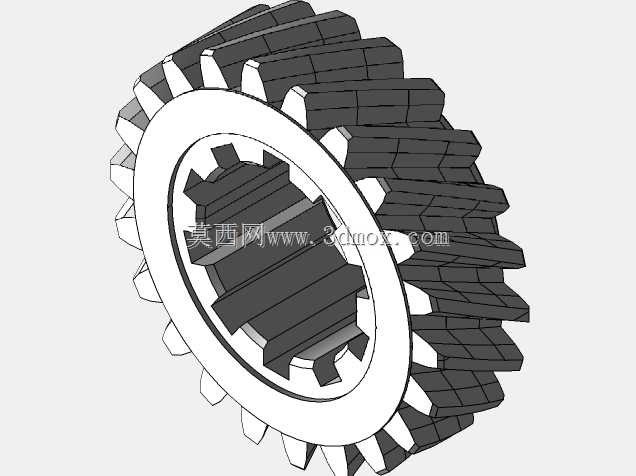

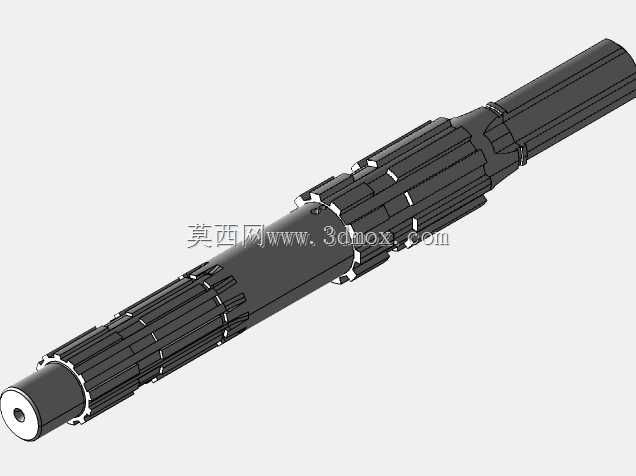

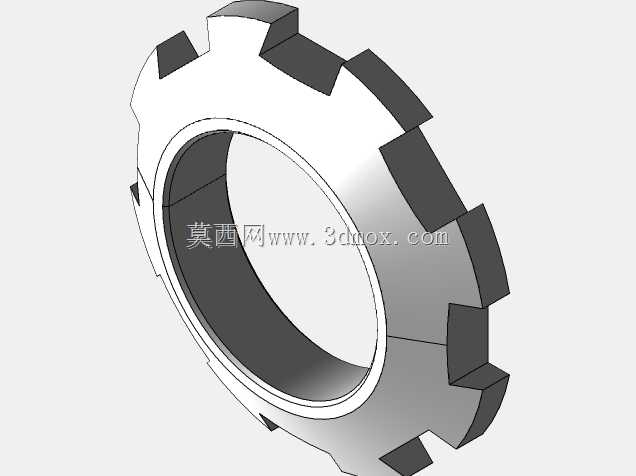

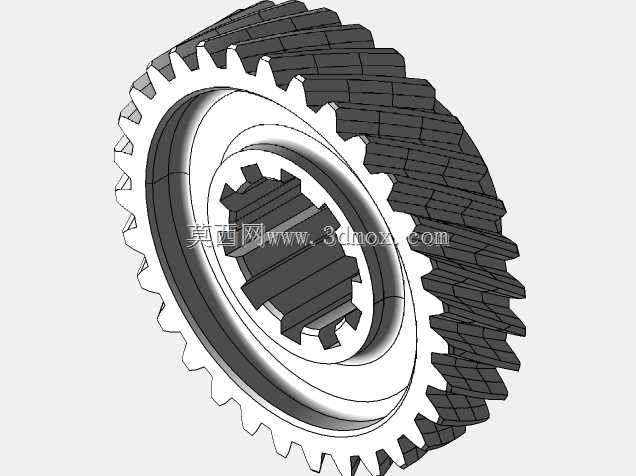

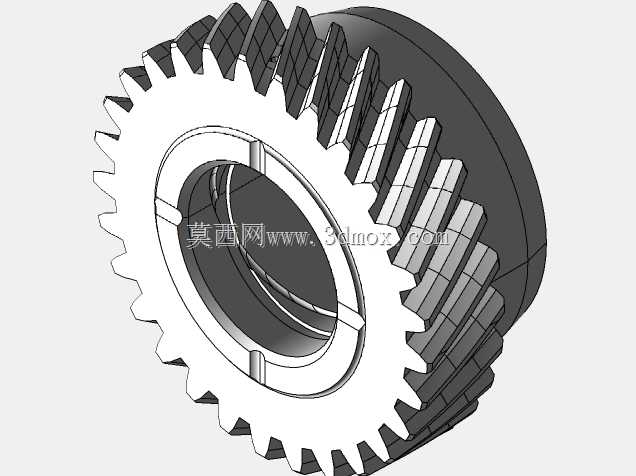

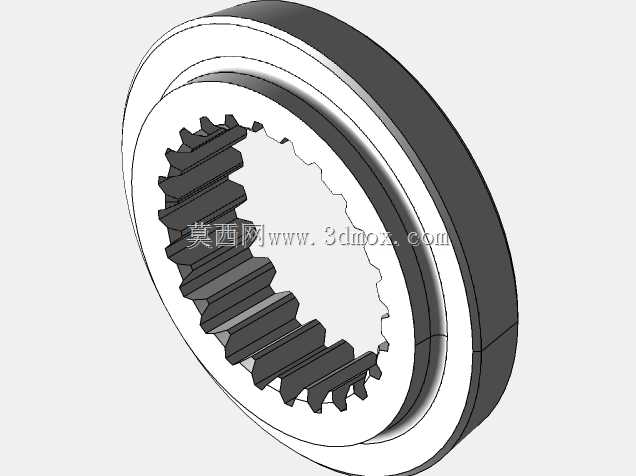

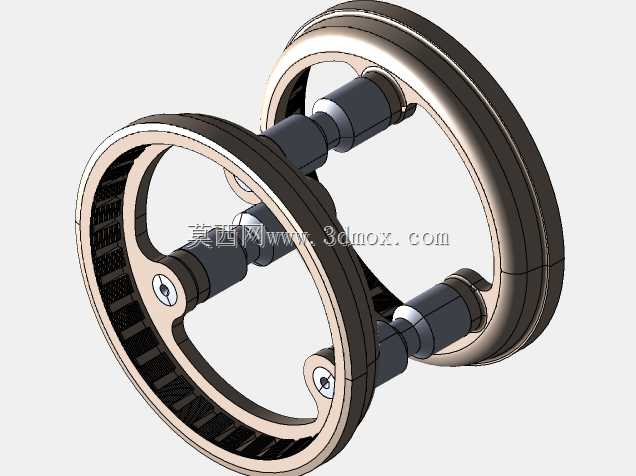

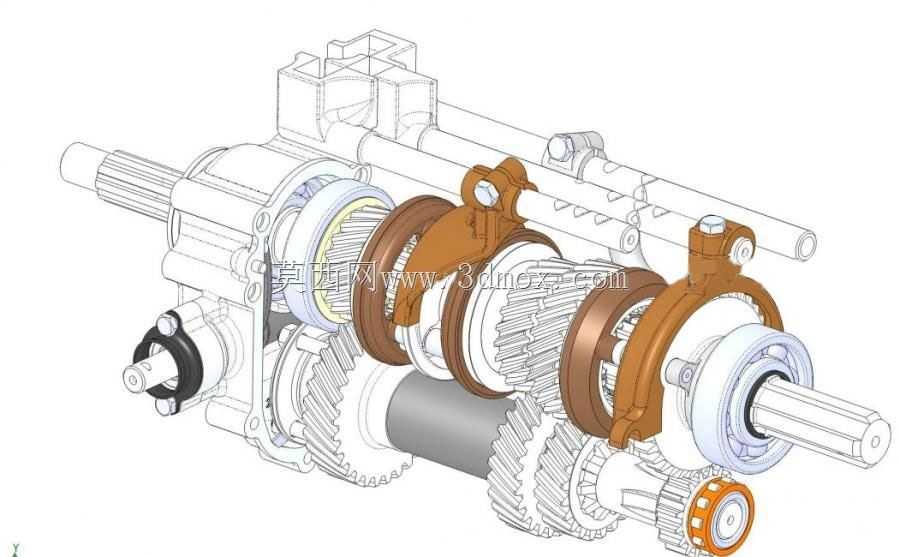

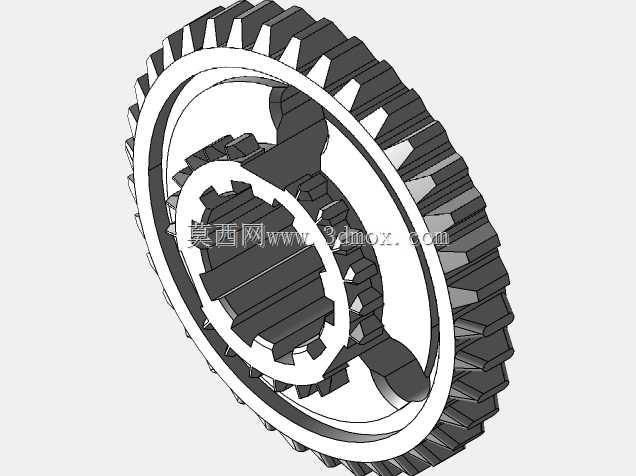

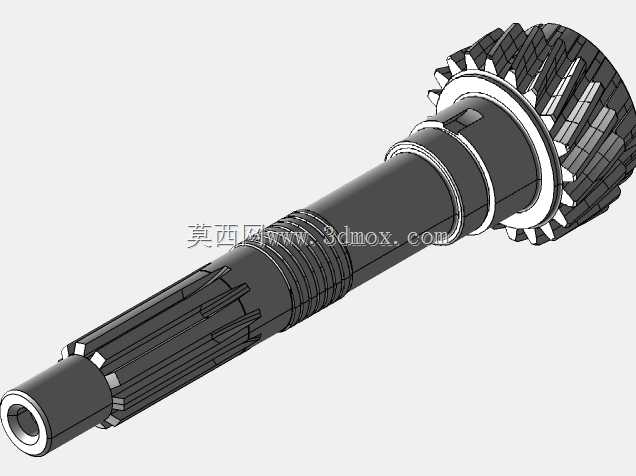

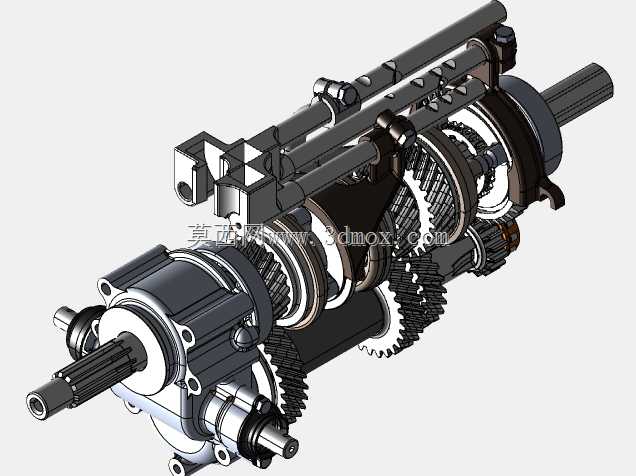

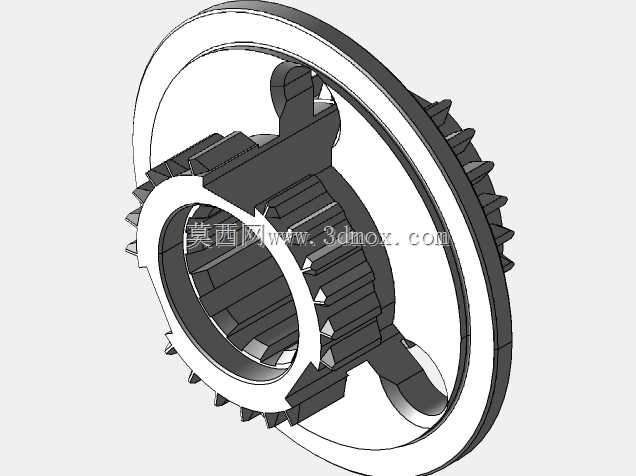

　　这套手动变速器结构主要适配前置后驱布局的乘用车辆，日常工况下承担发动机动力输出端与驱动桥之间的转速扭矩匹配工作，可根据不同行驶阻力、车速需求切换传动比，让发动机始终维持在合理的功率输出区间，兼顾低速爬坡扭矩储备与高速巡航的燃油经济性。从结构布局来看，输入轴与输出轴采用平行轴布置方案，轴系上依次排布各挡位常啮合斜齿轮，斜齿轮的选用是为了降低传动过程中的啮合冲击，相比直齿轮能有效提升高速运转时的平顺性，同时降低啮合噪音，适配乘用车辆的NVH控制要求。同步器组件布置在相邻挡位齿轮之间，采用锁环式同步结构，换挡过程中通过摩擦锥面的转速同步作用，避免换挡打齿问题，让挡位切换过程更顺畅，降低驾驶员的操作强度。

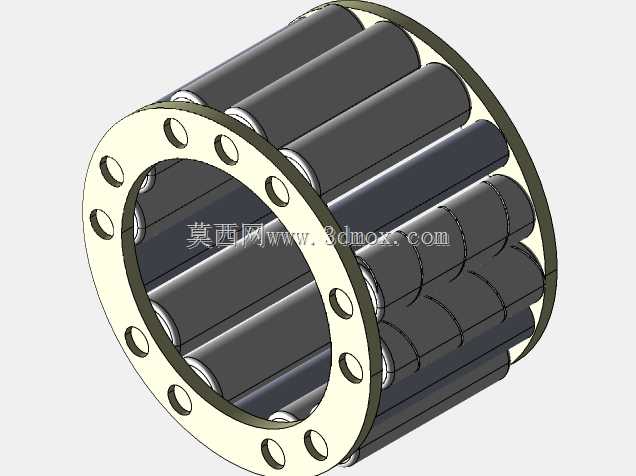

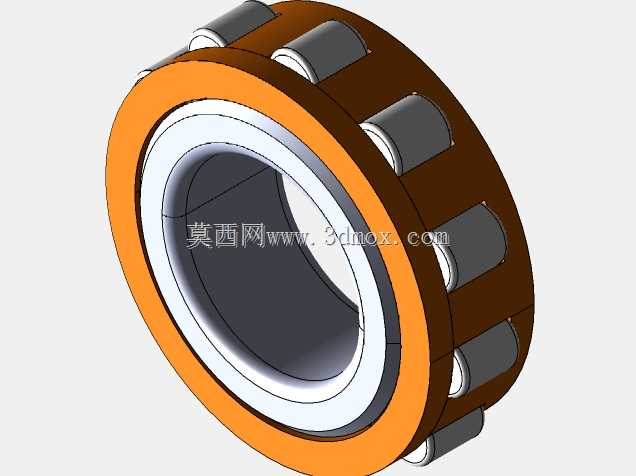

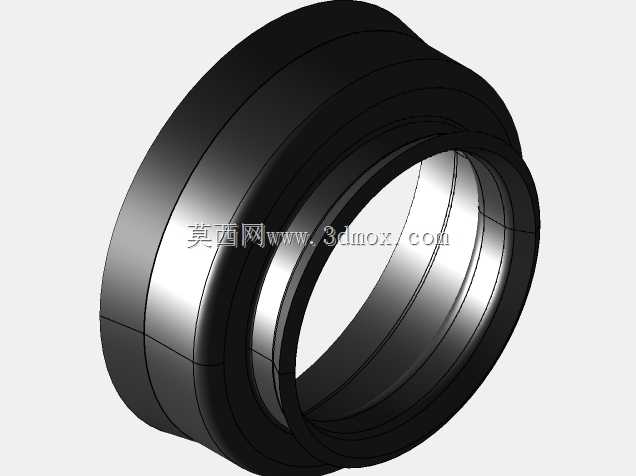

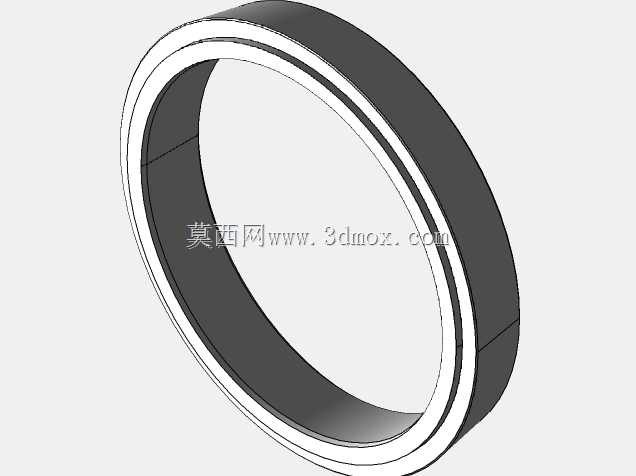

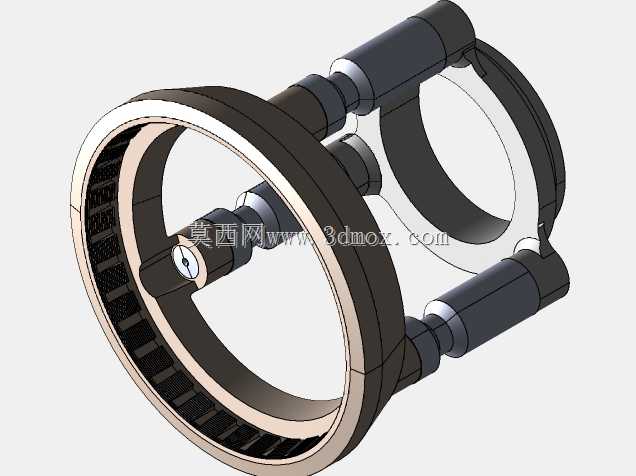

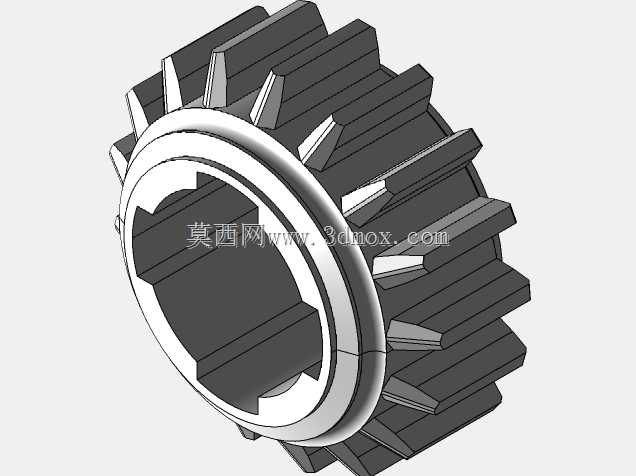

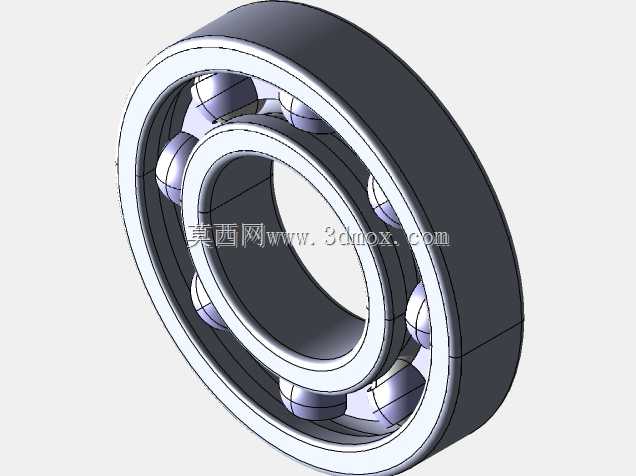

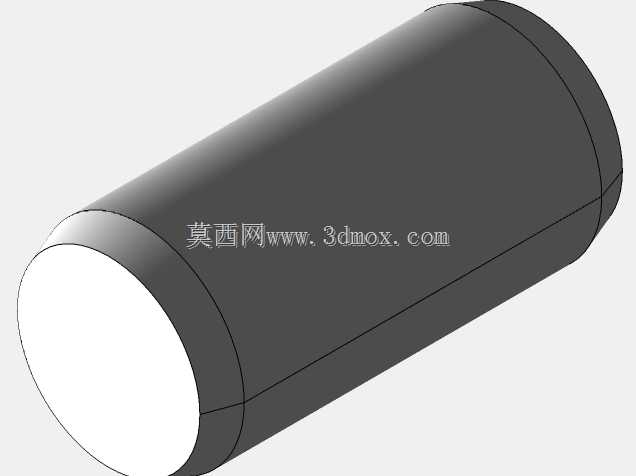

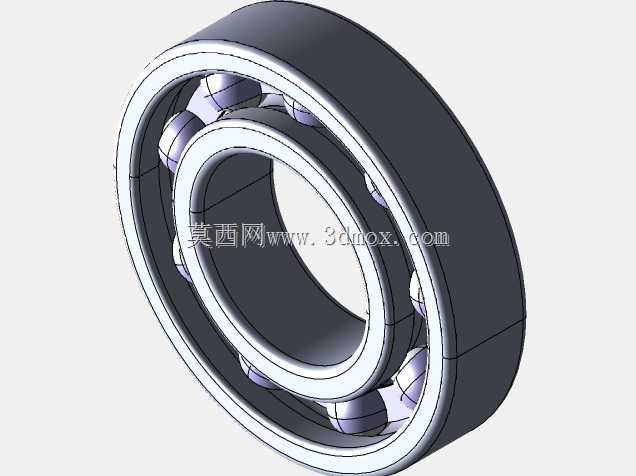

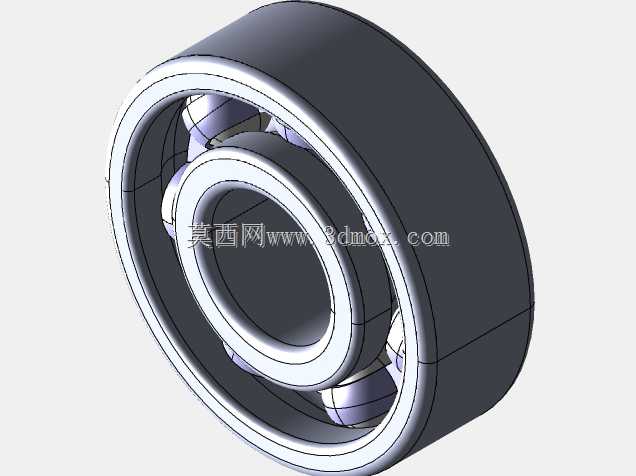

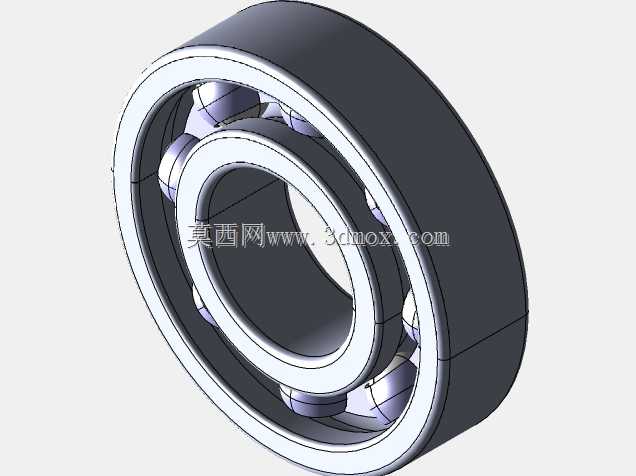

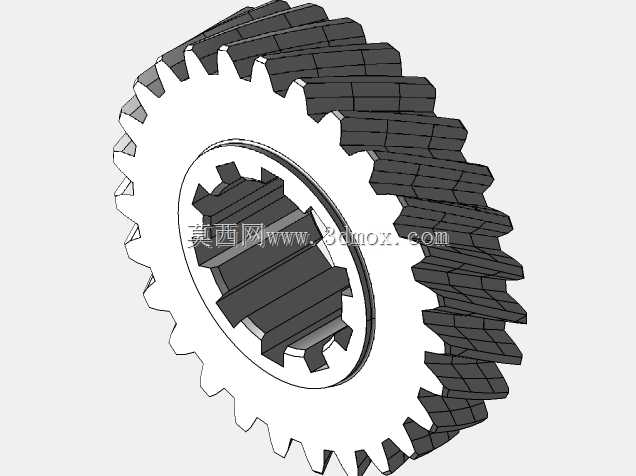

　　设计过程中首先要确定各挡位的传动比匹配，一挡传动比最大，满足车辆起步、爬坡时的大扭矩输出需求，最高挡传动比小于1，属于超速挡设计，降低高速巡航时的发动机转速，减少不必要的功率损耗。各挡位齿轮的参数设计需要经过强度校核，齿面接触疲劳强度、齿根弯曲疲劳强度都要满足额定输入扭矩下的使用寿命要求，齿轮材料选用渗碳淬火合金钢，齿面经过磨削加工，保证啮合精度的同时提升耐磨性能。轴系的支撑采用深沟球轴承与滚针轴承组合方案，输入输出轴的两端采用深沟球轴承承受径向载荷与少量轴向载荷，齿轮与轴之间的转动配合采用滚针轴承，减小径向安装尺寸的同时保证转动灵活性，轴承的选型需要匹配轴系的额定转速与载荷，避免长期运转出现过热、过早磨损问题。

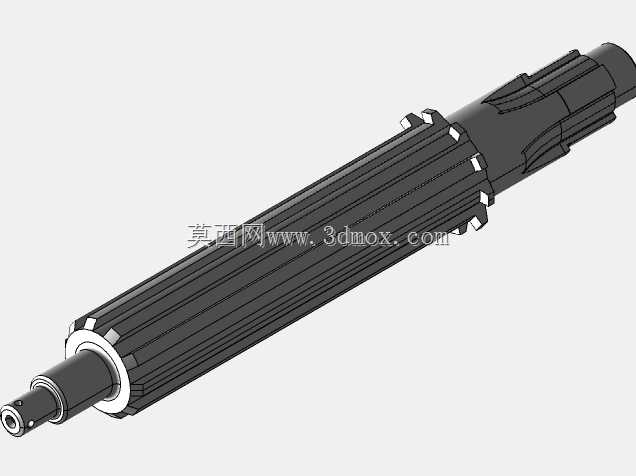

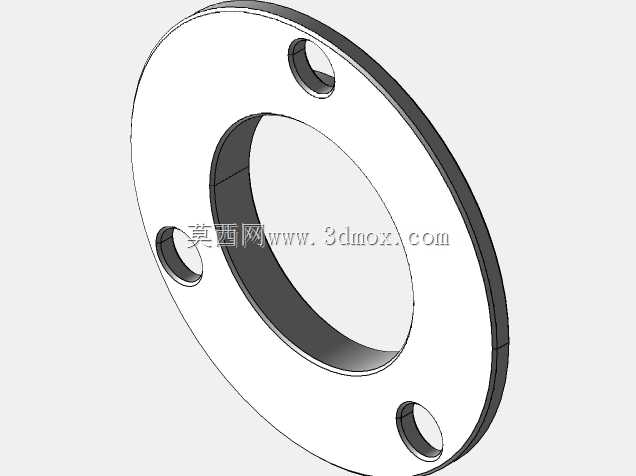

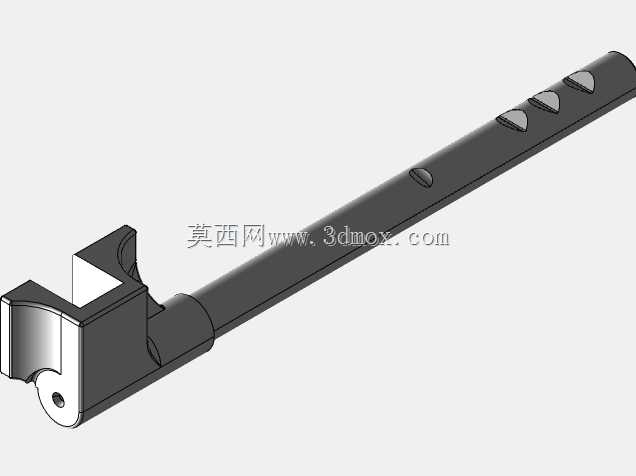

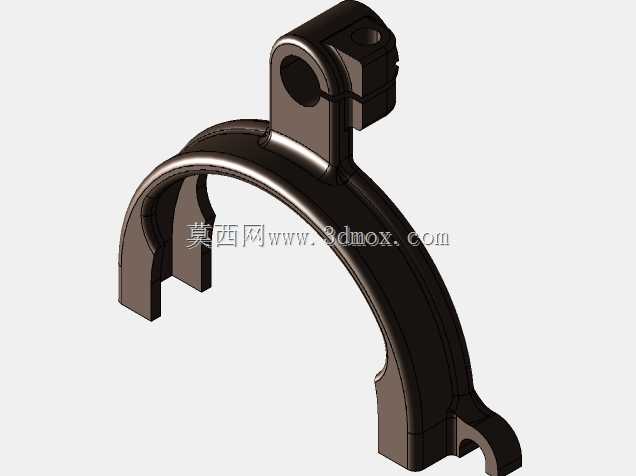

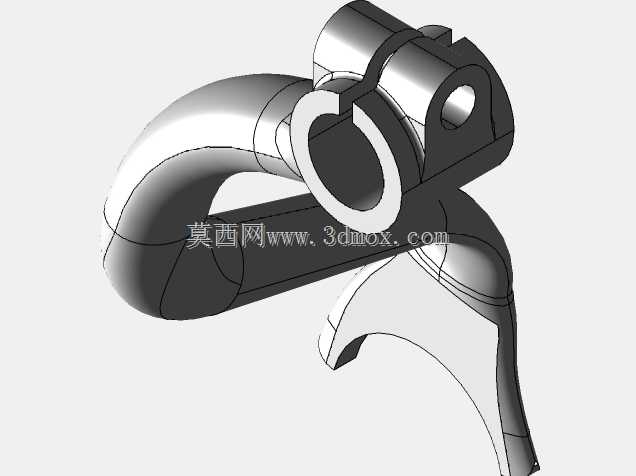

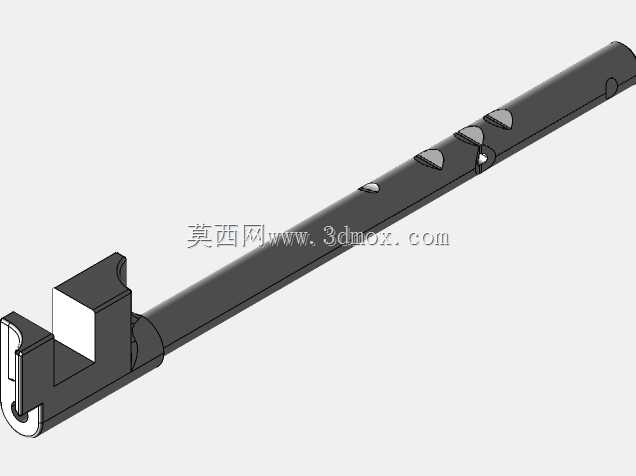

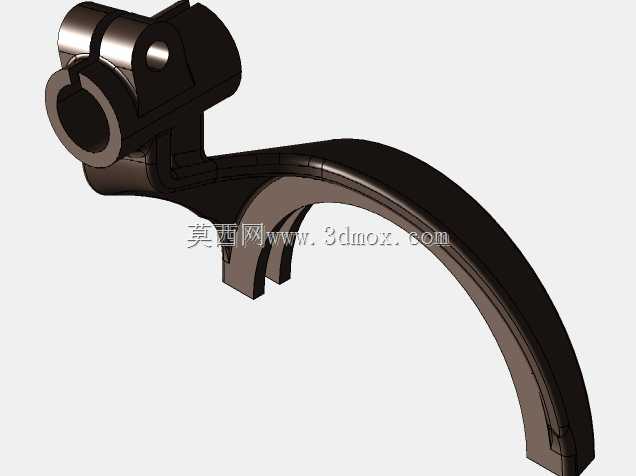

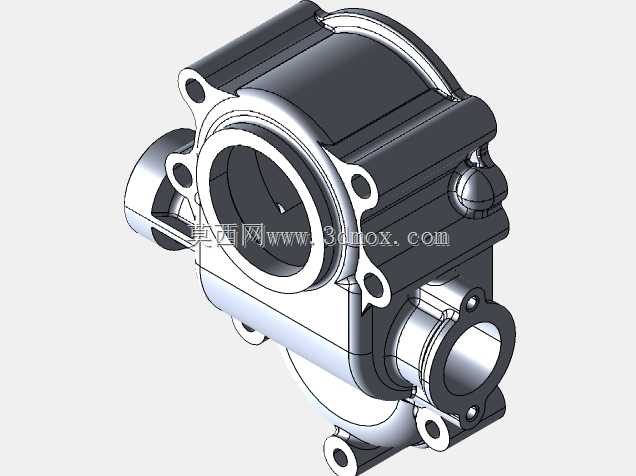

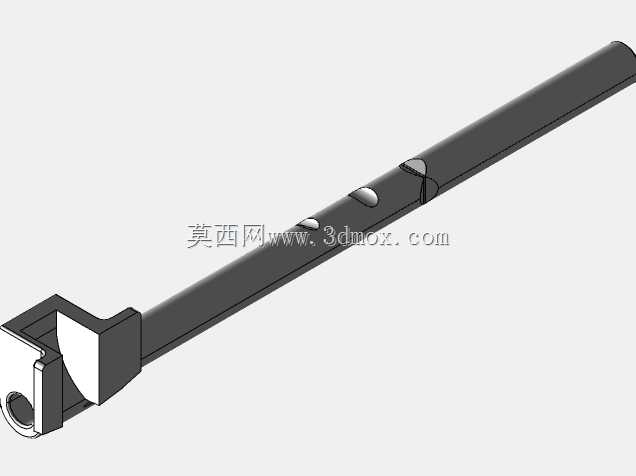

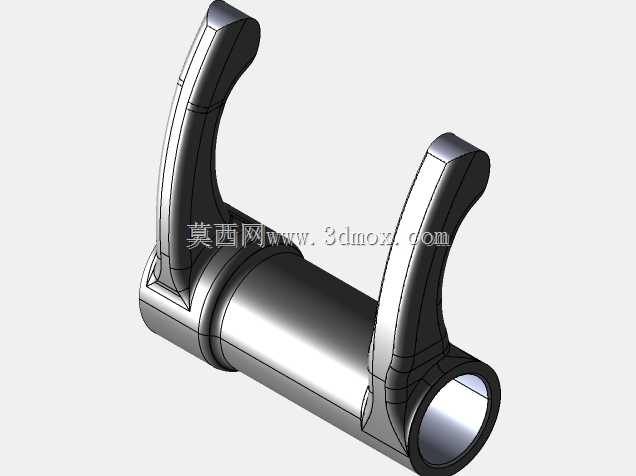

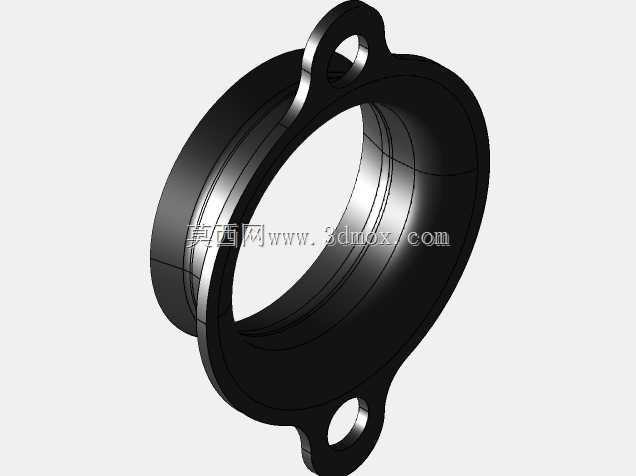

　　换挡拨叉组件直接卡接在同步器齿套上，拨叉的行程经过精确计算，保证挂挡时齿套能完全啮合入目标挡位的结合齿，避免出现跳挡、脱挡问题，同时拨叉与齿套的接触部位采用耐磨材料处理，降低长期换挡磨损带来的间隙过大问题。安装边界方面，变速器前端通过离合器壳体与发动机缸体端面连接，输入轴通过花键与离合器从动盘配合，保证动力输入的同轴度，后端通过输出法兰与传动轴连接，将动力传递至后驱动桥，壳体上预留的安装点需要匹配整车的悬置布置，保证变速器安装后的位置精度，避免运转过程中出现额外的振动载荷。壳体内部设计有专门的润滑油道，齿轮运转过程中飞溅的润滑油会通过油道进入各轴承、同步器摩擦面，保证各运动副的润滑效果，避免干摩擦导致的零件烧蚀，

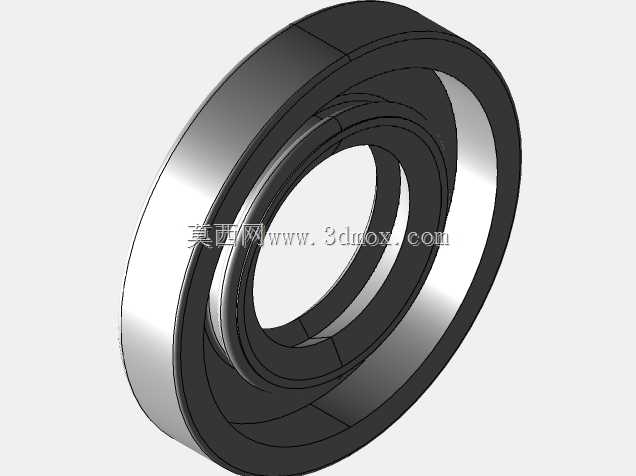

　　同时壳体底部设置有放油螺塞，顶部设置有加油口与通气塞，平衡变速器内部工作温度升高带来的压力变化，避免油封处出现渗油问题。这套结构的三维建模过程中，对每个齿轮的齿形参数、同步器的锁止角、拨叉的运动行程都做了精确还原，可用于手动变速器的结构原理教学、换挡机构的运动仿真分析，也能作为整车传动系统匹配设计时的参考结构，帮助设计人员快速理解平行轴式手动变速器的各零件配合关系，在进行同类型产品设计时，可以参考这套结构的轴系支撑布置、同步器位置排布、润滑路径设计思路，减少前期方案设计时的重复验证工作。
