重型卡车电池盖注塑成型模具结构

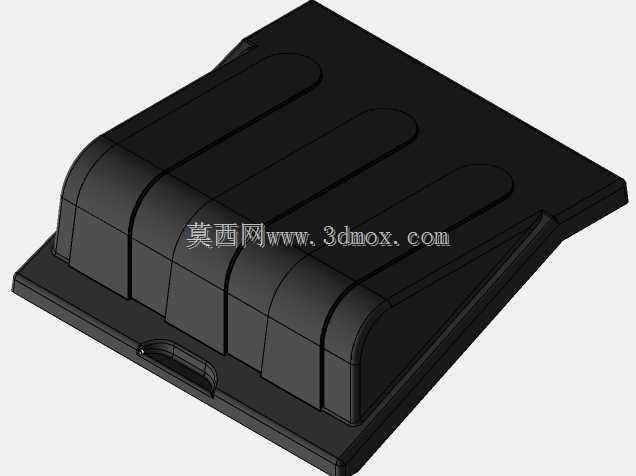

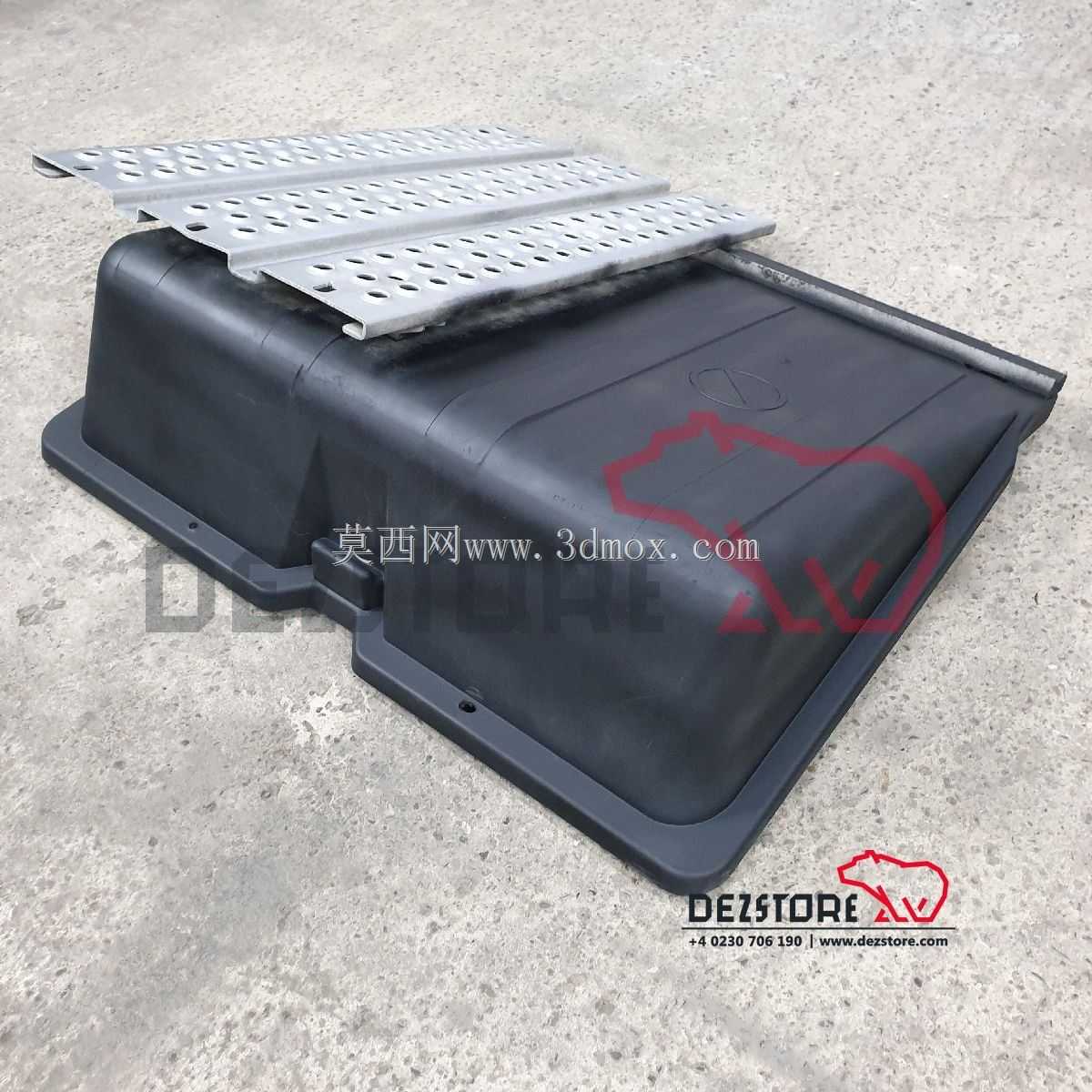

　　这套模具针对重型卡车电池盖的成型需求设计，核心服务于商用车零部件的批量注塑生产场景，适配重型商用车电池舱的防护部件制造环节，解决厚壁带加强筋塑胶件的成型精度、脱模顺畅度与生产节拍匹配问题。从实际生产适配性来看，重型卡车电池盖需要耐受户外颠簸、高低温交变、电解液腐蚀等复杂工况，塑件本身带有多道纵横交错的加强筋结构、侧边卡扣安装位以及局部斜向装配面，常规直顶脱模结构容易在筋位处产生顶白、卡扣变形等缺陷，因此这套模具在结构设计上采用了斜向抽芯与直顶组合的脱模方案，对应塑件侧边的斜向结构设置独立滑块抽芯机构，开模过程中先完成侧向分型抽芯动作，抽出倒扣位置的成型镶件，再通过顶出板带动直顶块与顶针同步动作，将塑件平稳从动模芯上顶出，避免顶出过程中塑件受力不均产生形变。

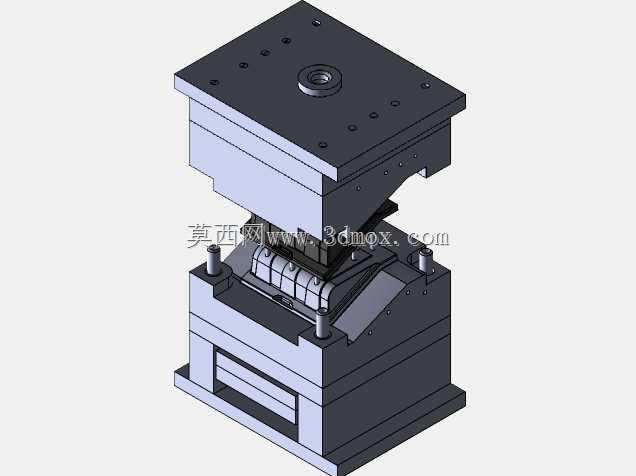

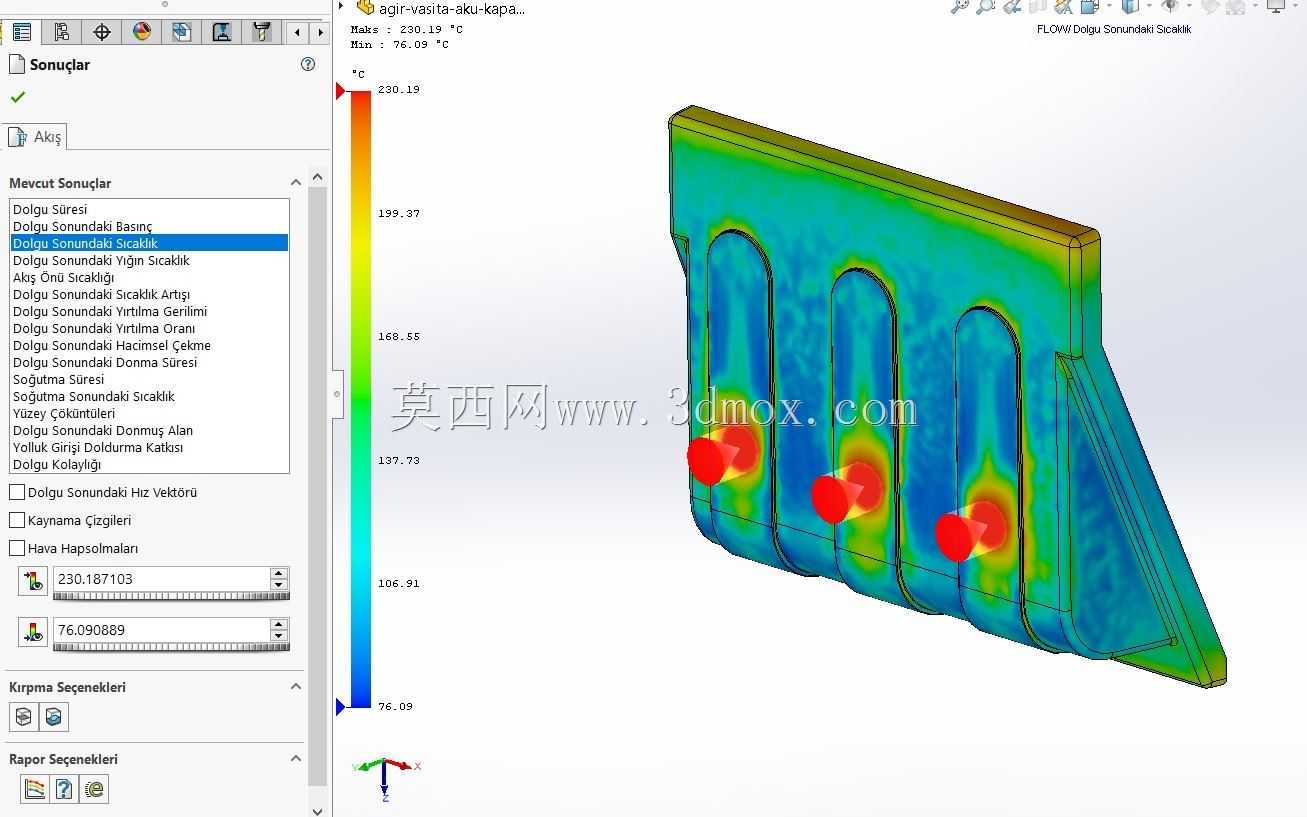

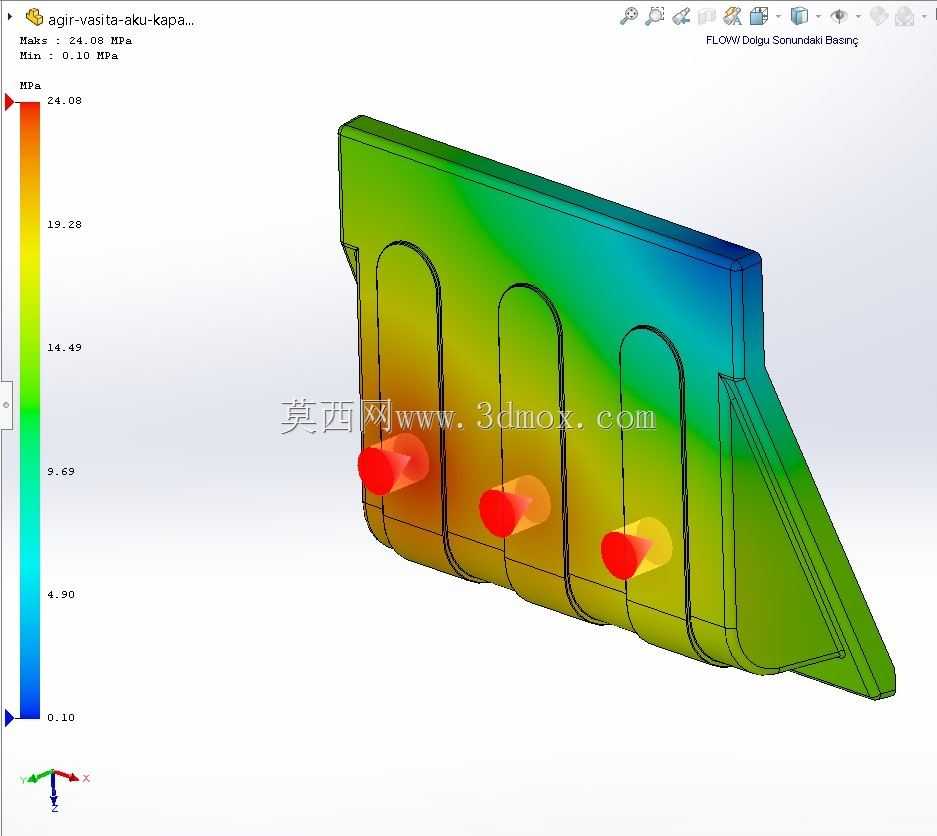

　　模架采用标准龙记模架的改制结构，上固定板设置定位圈与浇口套，适配注塑机的射嘴定位尺寸，主流道开设在定模镶件中心位置，采用平衡式分流道布局，让熔融塑胶能够均匀填充到型腔的各个区域，减少因为填充压力不均导致的塑件翘曲问题。冷却回路围绕定模芯、动模芯以及大尺寸滑块分别设置，采用直通式水路结合隔水片的结构，保证型腔表面温度均匀，将成型周期内的模具温差控制在合理区间，避免塑件因为冷却速率不一致产生内应力，提升电池盖成品的尺寸稳定性与抗冲击性能。

　　从安装边界来看，这套模具的整体外形尺寸适配300吨级卧式注塑机的安装参数，动定模的安装孔位、锁模厚度、开模行程都匹配对应机型的技术要求，导柱导套采用高精度配合结构，合模过程中能够精准导向，避免合模错位导致的型腔碰伤问题。排气槽开设在型腔末端与筋位聚集区域，深度控制在塑胶溢边值以内，保证填充过程中型腔内的空气能够顺利排出，避免塑件出现烧焦、缺胶、气泡等成型缺陷。成型镶件采用模块化拆分设计，针对电池盖上容易磨损的卡扣位、安装柱位单独制作镶件，后续生产过程中如果出现局部磨损，只需要更换对应镶件即可快速恢复生产，降低模具维护成本与停机时间。

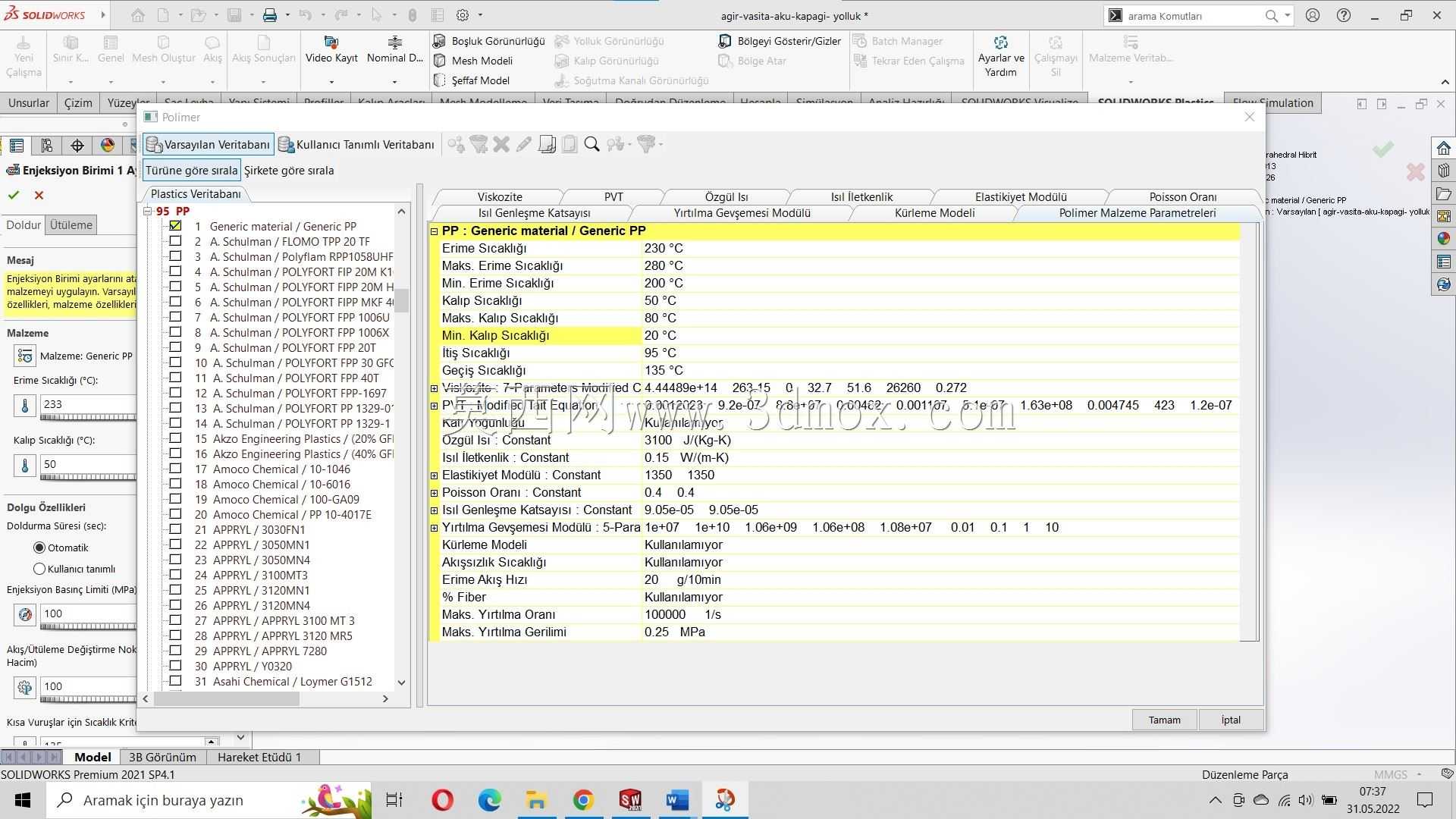

　　在实际生产场景中，这套模具能够适配耐冲击PP、玻纤增强PP等常用卡车塑胶件原材料，成型后的电池盖尺寸精度能够满足整车装配的公差要求，安装卡扣的位置度偏差控制在±0.1mm以内，平面度偏差不超过0.3mm，不需要大量后续修配工作就可以直接进入装配环节。模具的顶出行程经过精准计算，既保证塑件能够完全脱离动模芯，又避免顶出行程过大导致的顶出机构干涉问题，复位杆配合弹簧实现顶出机构的平稳复位，合模前顶出板能够精准回到初始位置，避免合模过程中顶针与定模碰撞损坏。针对电池盖的大面积平面区域，动模芯表面做了细微的蚀纹处理，既能够隐藏成型过程中可能产生的轻微流痕，也能够提升塑件表面的耐磨性能，适配重型卡车零部件的实际使用环境。
