梁式曲柄活塞传动引擎结构设计

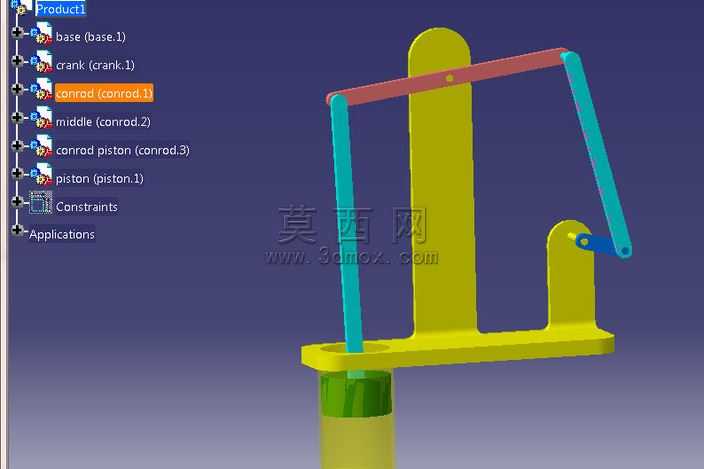

本作品为梁式引擎传动结构的三维建模成果，整体采用参数化建模思路完成各部件的设计与装配。建模过程中首先搭建基座主体，以黄色硬质金属材质作为基座的视觉表现，基座采用L型支撑结构，竖直方向设置长条形支撑梁用于承载曲柄转轴，水平方向延伸出安装平台，下方预留活塞运动的导向套筒，保证活塞往复运动的同轴度精度。传动部分采用红、青两色区分不同连杆构件，红色长连杆作为主传动曲柄的连接臂，两端分别铰接在竖直支撑梁的转轴与侧边蓝色曲柄销上，青色连杆分为两组，一组连接红色连杆与下方活塞组件，另一组作为侧边辅助传动臂连接基座侧端的铰接点，形成完整的曲柄滑块传动链路。活塞部分采用绿色半透明材质表现套筒内的运动部件，清晰展示活塞与连杆的铰接关系，所有铰接位置均预留标准轴孔间隙，符合实际机械装配的公差要求。建模时对各构件的运动干涉做了提前校验，通过约束设置保证整个机构可以实现连续的回转-往复运动转换，还原梁式引擎将旋转动力转化为活塞直线推力的工作原理。材质分配上区分了支撑结构件与传动件的视觉差异，支撑件采用哑光金属漆质感，传动件采用饱和度更高的彩色哑光材质，既方便区分不同功能部件，也让整体装配结构的层级关系一目了然。各零件的建模均遵循机械加工的工艺合理性，基座的棱角处做了工艺倒角，连杆的铰接端做了加厚处理避免应力集中，活塞外壁与导向套筒的配合面做了光滑处理，整体结构既满足运动原理演示的需求，也具备实际机械结构的可加工性参考价值。
