圆柱螺旋压缩弹簧精密三维建模设计

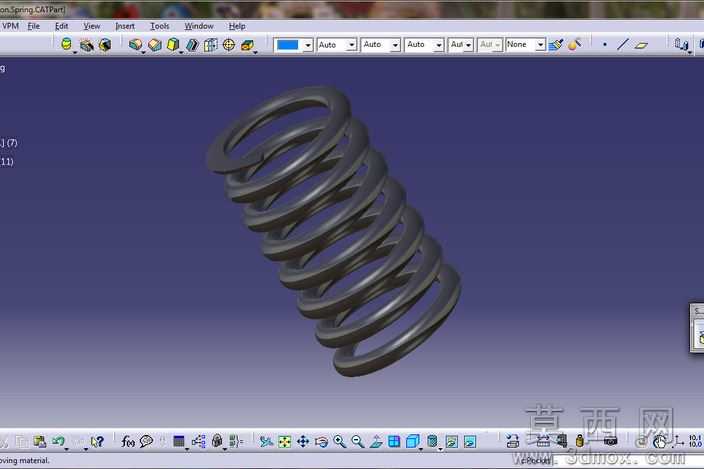

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计标准中弹簧类零件的设计规范，保证模型的工程实用性与结构准确性。建模初期先梳理弹簧的核心设计参数，包括弹簧丝直径、弹簧中径、有效圈数、支承圈数、自由高度、节距等关键尺寸，通过螺旋线扫描的核心建模逻辑构建主体结构：首先绘制符合参数要求的螺旋线路径，精准控制螺旋线的升角与圈数分布，保证相邻簧圈的节距均匀一致，两端支承圈部分按照标准压缩弹簧的结构要求做并圈处理，确保弹簧在实际承压工况下的端面贴合度与受力稳定性。完成螺旋路径创建后，绘制与弹簧丝直径一致的圆形截面，沿螺旋线路径进行扫描凸台操作生成弹簧的基础实体，随后对弹簧两端的支承圈进行端面磨平处理，按照工程要求磨削出符合标准的支承端面，去除端部的锐边毛刺，保证弹簧安装时的端面平整度，避免装配后出现偏载问题。材质设置阶段参考常规弹簧的应用场景，赋予模型合金弹簧钢的材质属性，调整材质的金属粗糙度、反光度与环境光遮蔽参数，还原弹簧钢经热处理后的深灰金属质感，同时对模型的棱边做微小的圆角过渡处理，避免建模过程中出现的尖锐棱角不符合实际加工工艺的问题。结构设计上充分考虑弹簧的力学性能要求，有效圈部分的螺旋升角控制在合理区间内，保证弹簧受压时的变形均匀，不会出现圈间摩擦或卡滞的问题，支承圈与有效圈的过渡段做平滑衔接处理，避免应力集中导致的弹簧疲劳失效问题。建模完成后对模型进行干涉检查与尺寸校验，确认所有尺寸符合设计输入要求，簧圈之间无多余干涉，整体结构完全匹配实际圆柱螺旋压缩弹簧的加工成型逻辑，可直接用于后续的装配仿真、力学性能模拟或者工程图纸导出，为机械产品中的弹性缓冲、储能复位等功能模块设计提供精准的三维模型支撑。
