立式三辊闸人行通道门禁闸机结构

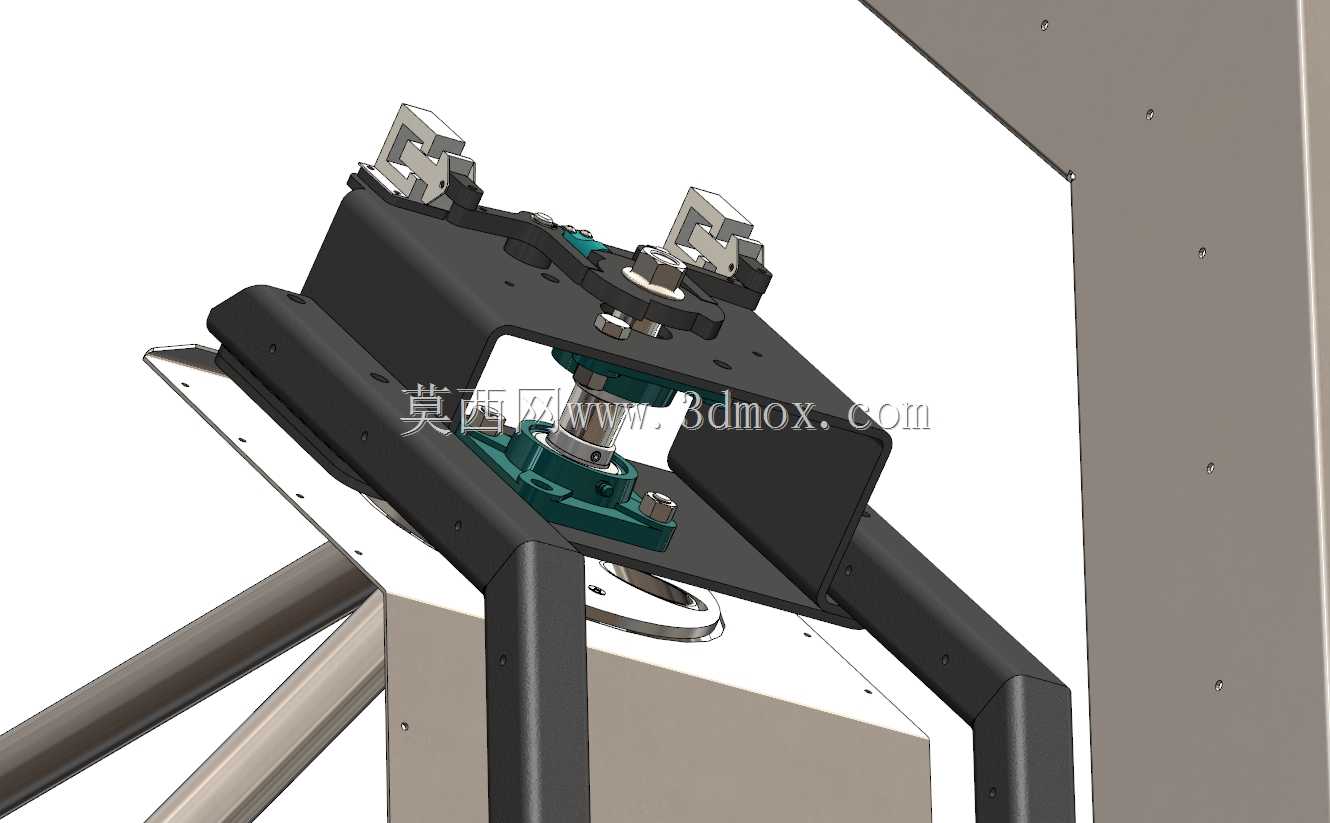

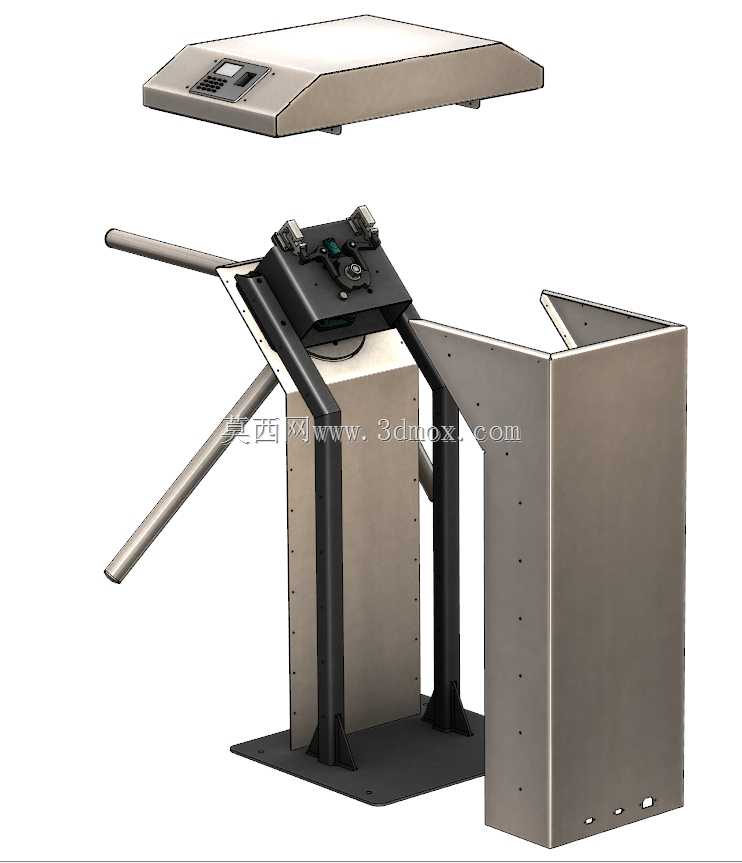

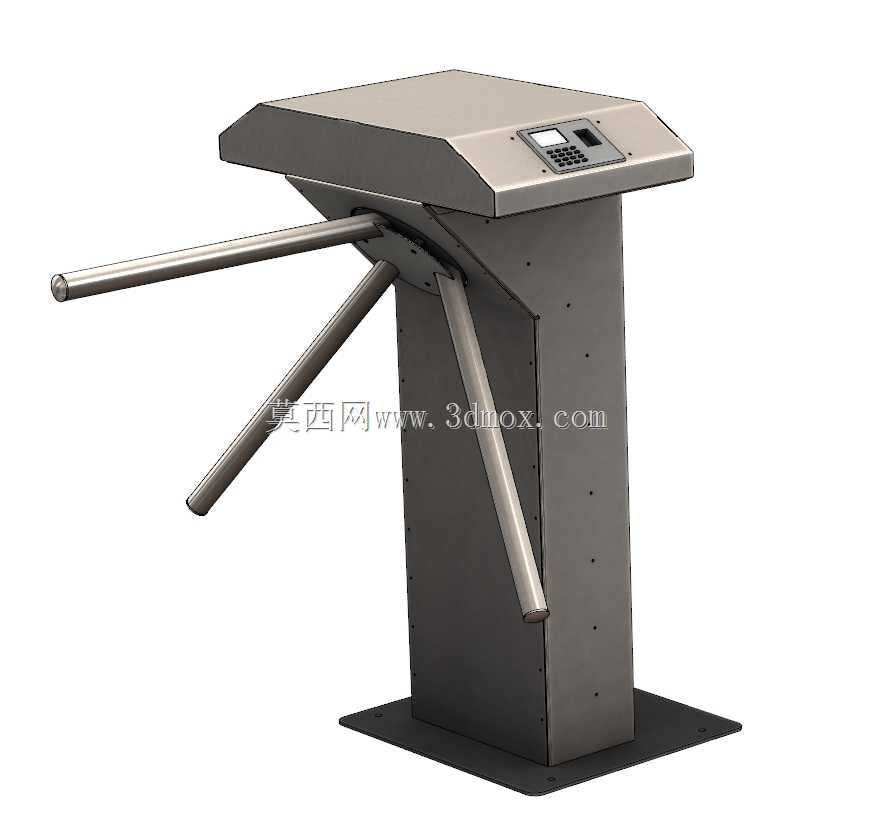

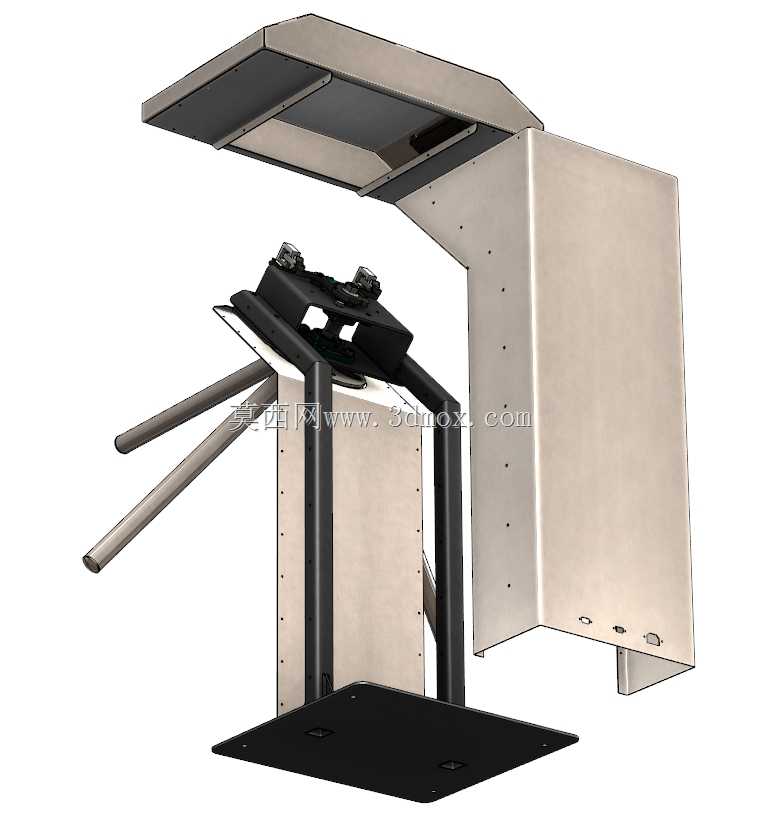

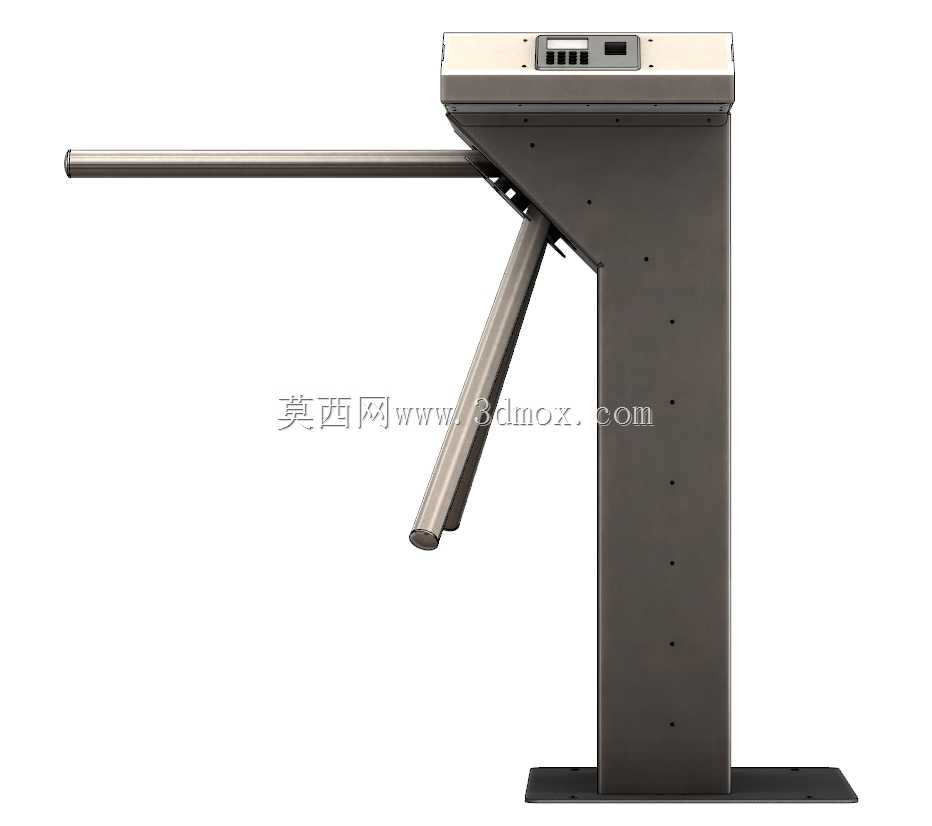

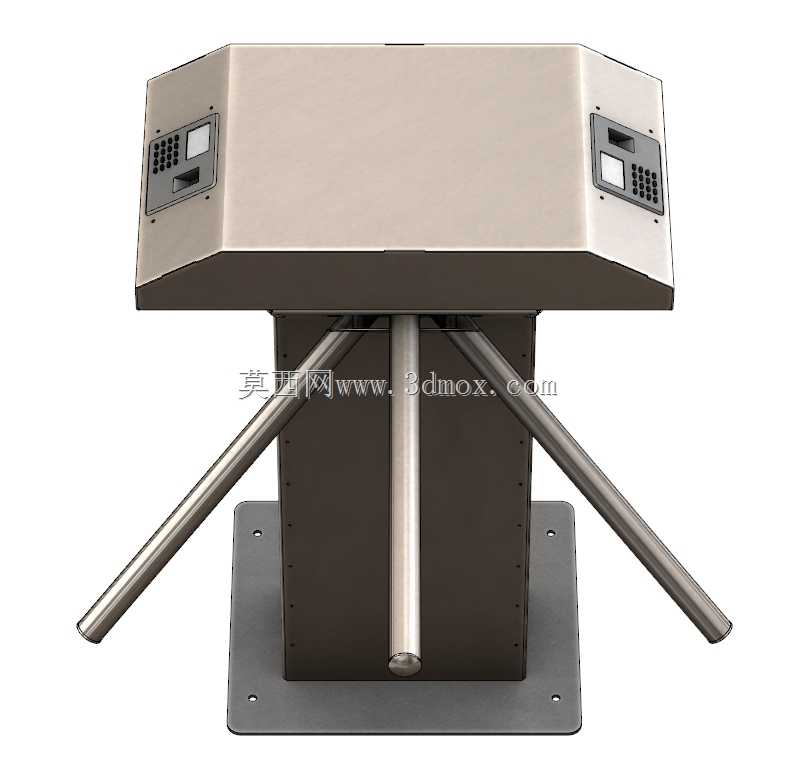

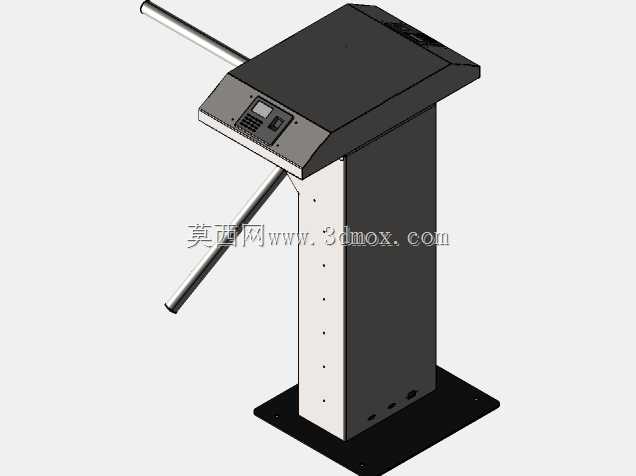

　　这款立式三辊闸是人行出入口管控场景里应用极广的设备，常见于园区出入口、场馆检票口、工地实名制通道、车站单向通行口这类需要对进出人员做有序管控的点位，核心作用是通过物理阻拦配合权限核验，实现单人单次有序通行，避免尾随、无权限闯入的情况，相比翼闸、摆闸，三辊闸的防尾随能力更强，结构耐造性更高，适合户外半户外、人流密度大的使用场景。从结构设计来看，整体采用立式单立柱支撑结构，底部是方形安装法兰盘，安装时需要在硬化地面做预埋固定或者膨胀螺栓锁付，安装边界需要预留至少单侧600mm的通行宽度，设备主体立柱采用多块钣金折弯拼接成型，内部预留了电控模块、读卡器、识别模块的安装腔体，顶部操作台面做了斜切倾角设计，刚好适配站立人员的操作高度，

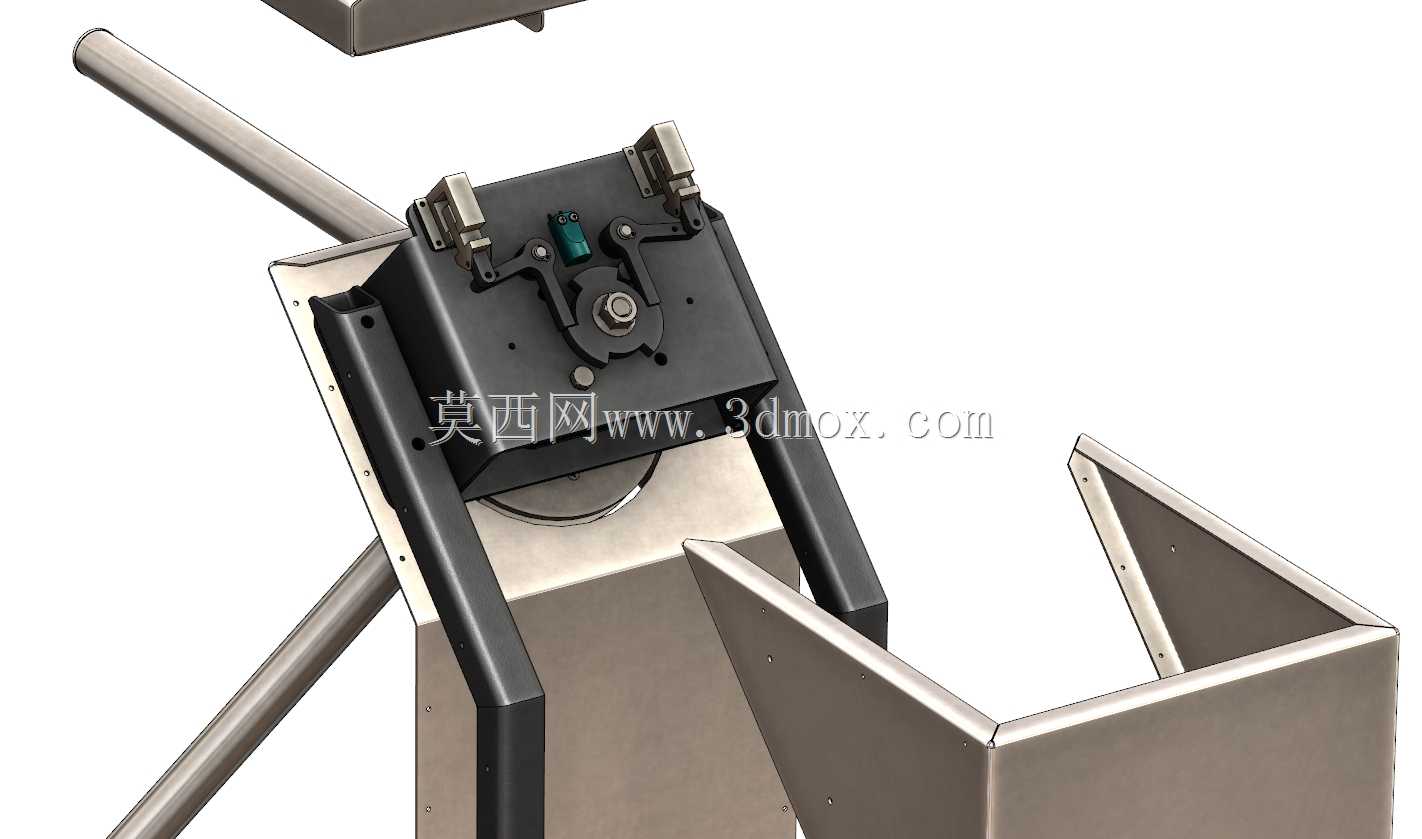

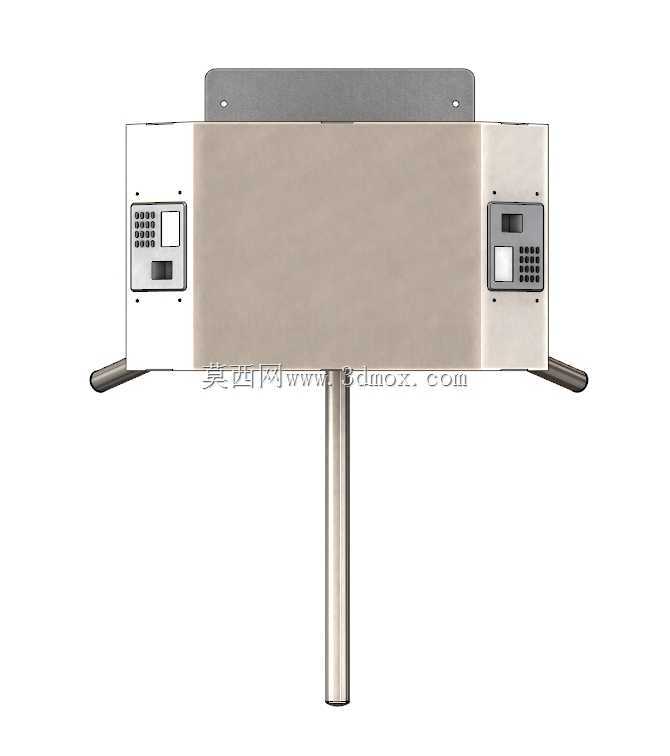

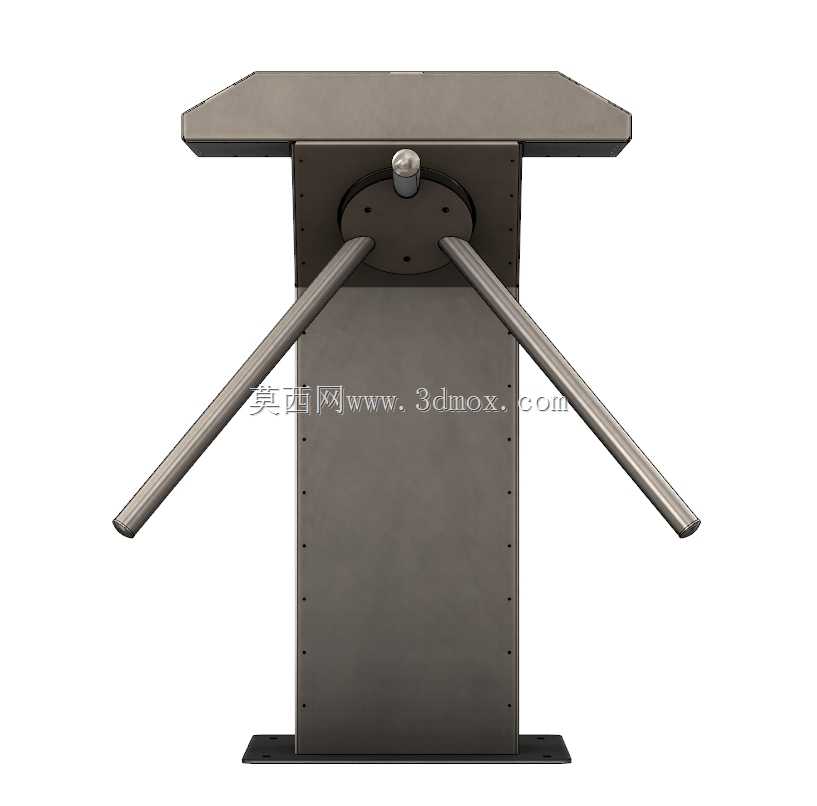

　　台面上预留了显示屏、按键区、读卡区的安装位，不管是集成IC卡读卡、二维码识别还是指纹核验模块都有足够的安装空间，不用额外改动主体结构。三根阻拦辊采用等边三角形排布，辊杆为空心金属圆管做表面防锈处理，单根辊杆长度适配标准人行通道宽度，转动机构藏在立柱上部的转动腔体内，做了阻尼限位设计，人员核验通过后，电磁铁解锁，辊杆可以沿通行方向单方向转动120度，转动到位后自动锁止，每次转动仅允许一人通过，反向转动被机械结构锁死，能有效防止反向闯行。设计的时候充分考虑了户外使用的防护需求，立柱钣金拼接处做了折边防水结构，顶部台面比立柱主体略宽，能引导雨水沿台面边缘滴落，不会顺着拼接缝渗入内部腔体，所有外露紧固件都采用不锈钢材质，

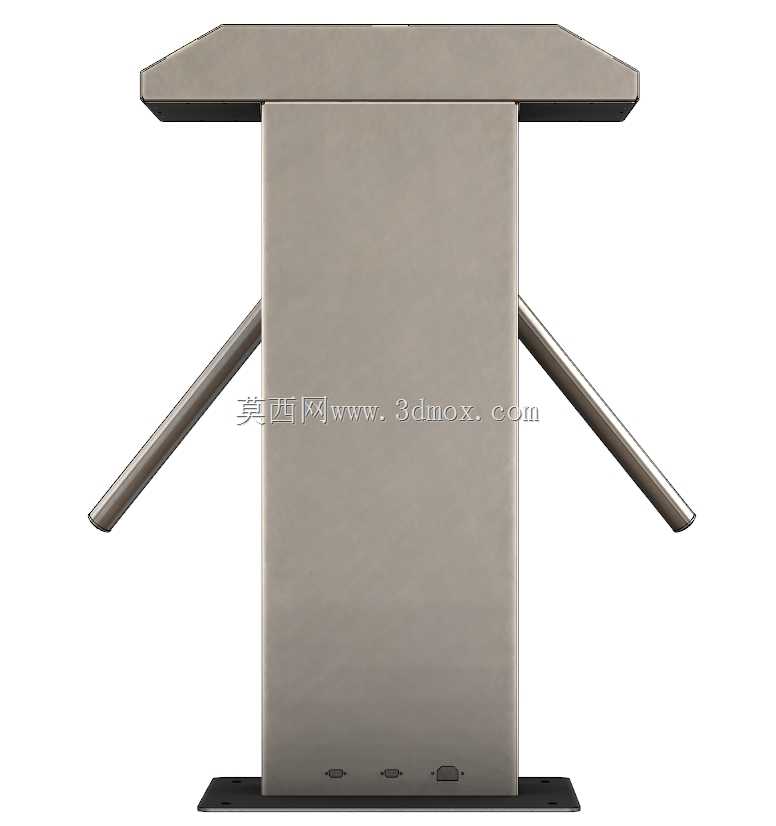

　　避免长期户外使用生锈腐蚀。安装尺寸上，设备整体高度适配成年人腰部到胸口的阻拦高度，不会过高造成压抑感，也不会过低失去阻拦作用，底部法兰盘的安装孔位按照常规土建预埋的间距设计，现场安装时不需要额外做复杂的基础改造，只要地面平整度达标，锁付膨胀螺栓后就能固定，设备侧边预留了走线孔，强电弱电可以分开走线，避免信号干扰。从结构可靠性来看，三辊的转动副采用耐磨衬套配合金属转轴，长期高频使用下磨损量极小，不需要频繁更换易损件，锁止机构采用电磁插销配合机械卡位，就算出现断电情况，也可以根据需求设置成掉电自动落杆解锁，满足消防通道的应急疏散要求，日常使用中，辊杆如果受到外力撞击，内部的缓冲结构能吸收部分冲击力，不会直接损坏转动轴或者锁止结构。

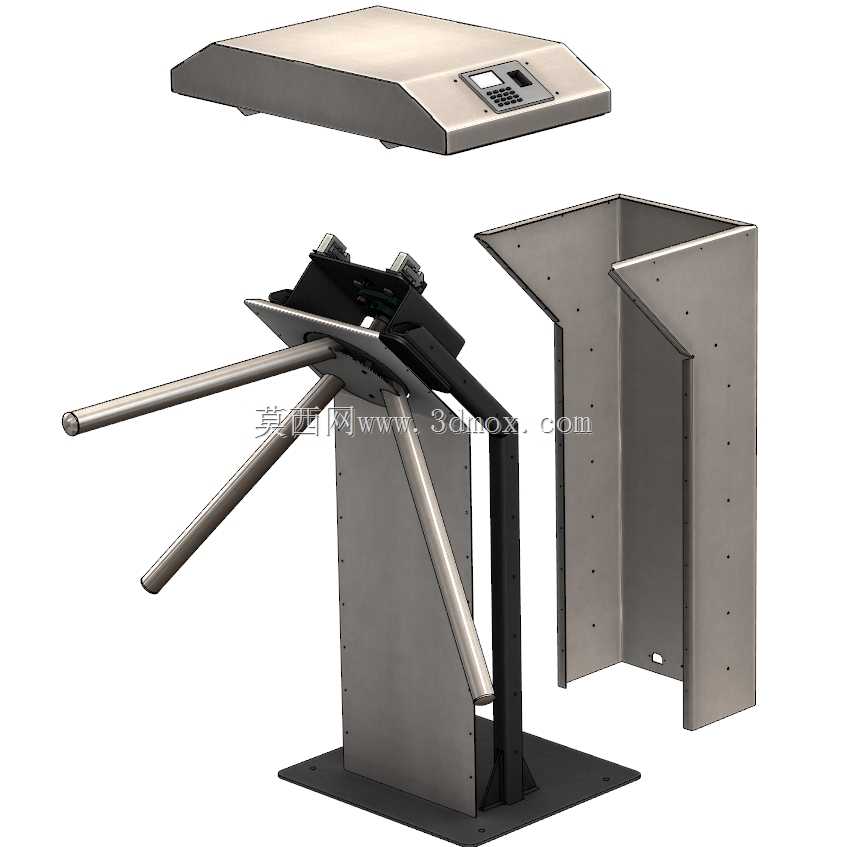

　　这类闸机的结构设计没有多余的冗余部件，所有钣金件都可以通过常规激光切割、折弯工艺加工成型，加工成本可控，装配流程简单，内部的模块安装位做了通用化设计，可以适配市面上大多数主流的门禁控制板、识别模块，不管是做标准款成品还是定制化功能改型，都能在这个基础结构上快速调整，不需要重新设计主体框架。在实际选型应用中，这类立式三辊闸相比桥式三辊闸占用的安装空间更小，适合通道宽度有限、安装区域局促的点位，比如老园区改造的出入口、老旧场馆的检票口，不需要破坏太多现有地面结构就能完成安装，日常维护只需要定期给转动轴加注润滑脂，检查锁止机构的磨损情况即可，维护成本远低于其他类型的人行通道闸设备。
