3D打印优化版铰接式伺服夹持执行器

　　这款铰接式夹持器是面向桌面级3D打印制作场景优化设计的末端执行部件，核心适配桌面级小型机械臂、教学实训平台、轻载自动化分拣工位的抓取作业需求，可覆盖规则柱状、异形薄壁、带齿纹防滑面工件的夹持场景，尤其适合小批量定制化生产中频繁更换抓取对象的柔性作业需求。

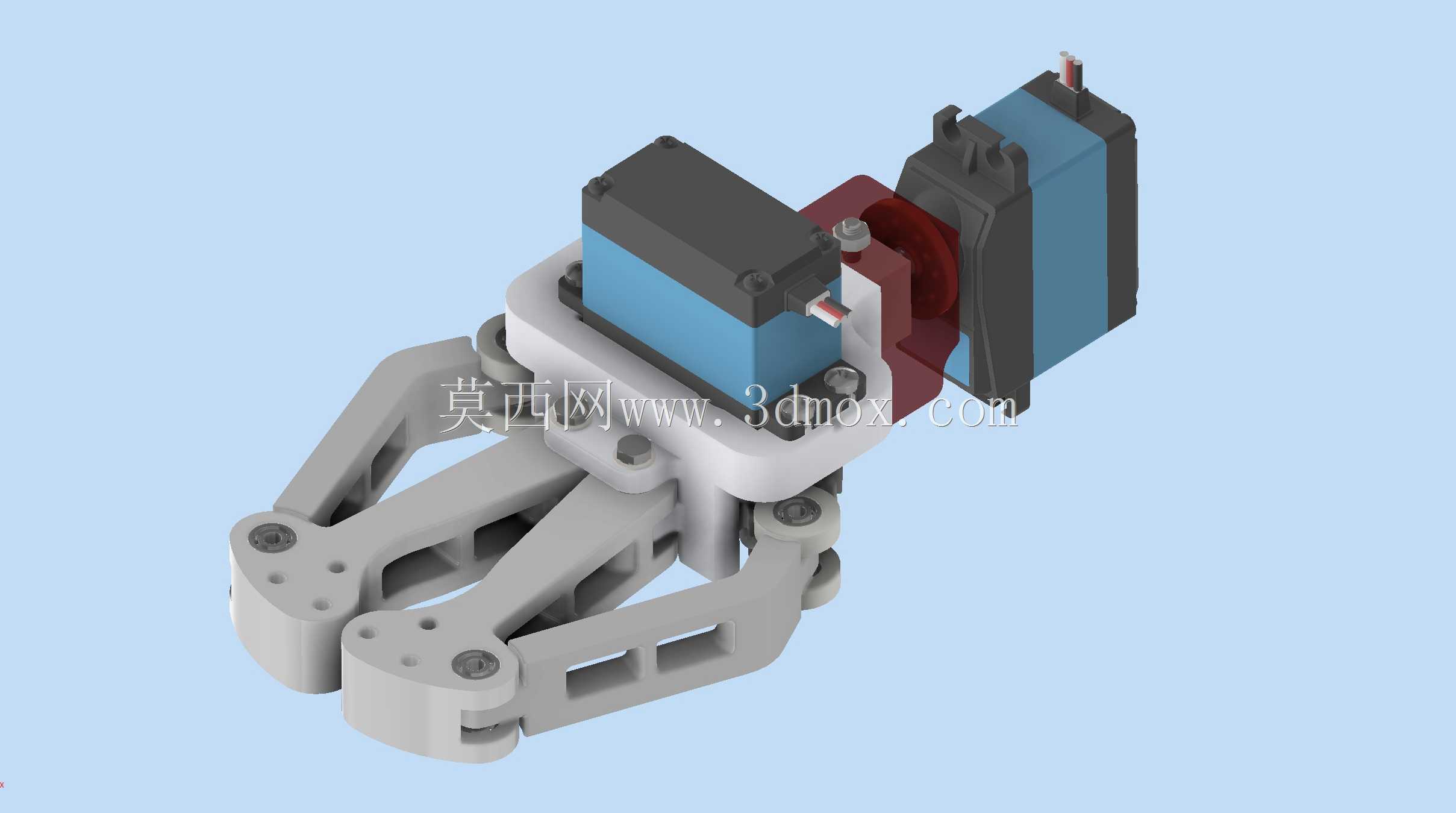

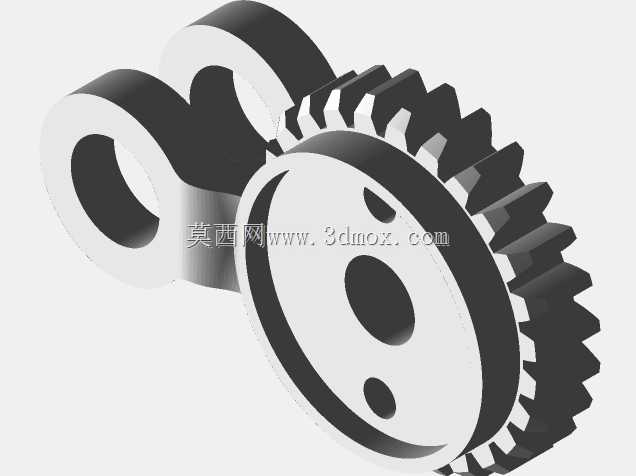

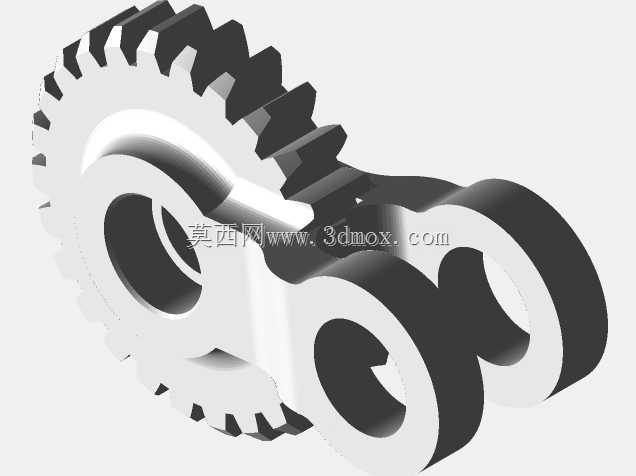

　　整套机构的动力核心采用DS3225SG型舵机作为动力输入，该舵机额定输出扭矩可达25Kg·cm，工作电压区间覆盖4.8V到6.8V，可直接兼容多数桌面级机械臂的舵机驱动板供电逻辑，无需额外增设调压模块。动力输出端通过舵机盘直接与主动连杆铰接，省去了额外的联轴器转接结构，既压缩了整体安装空间，也减少了动力传递环节的间隙累积。

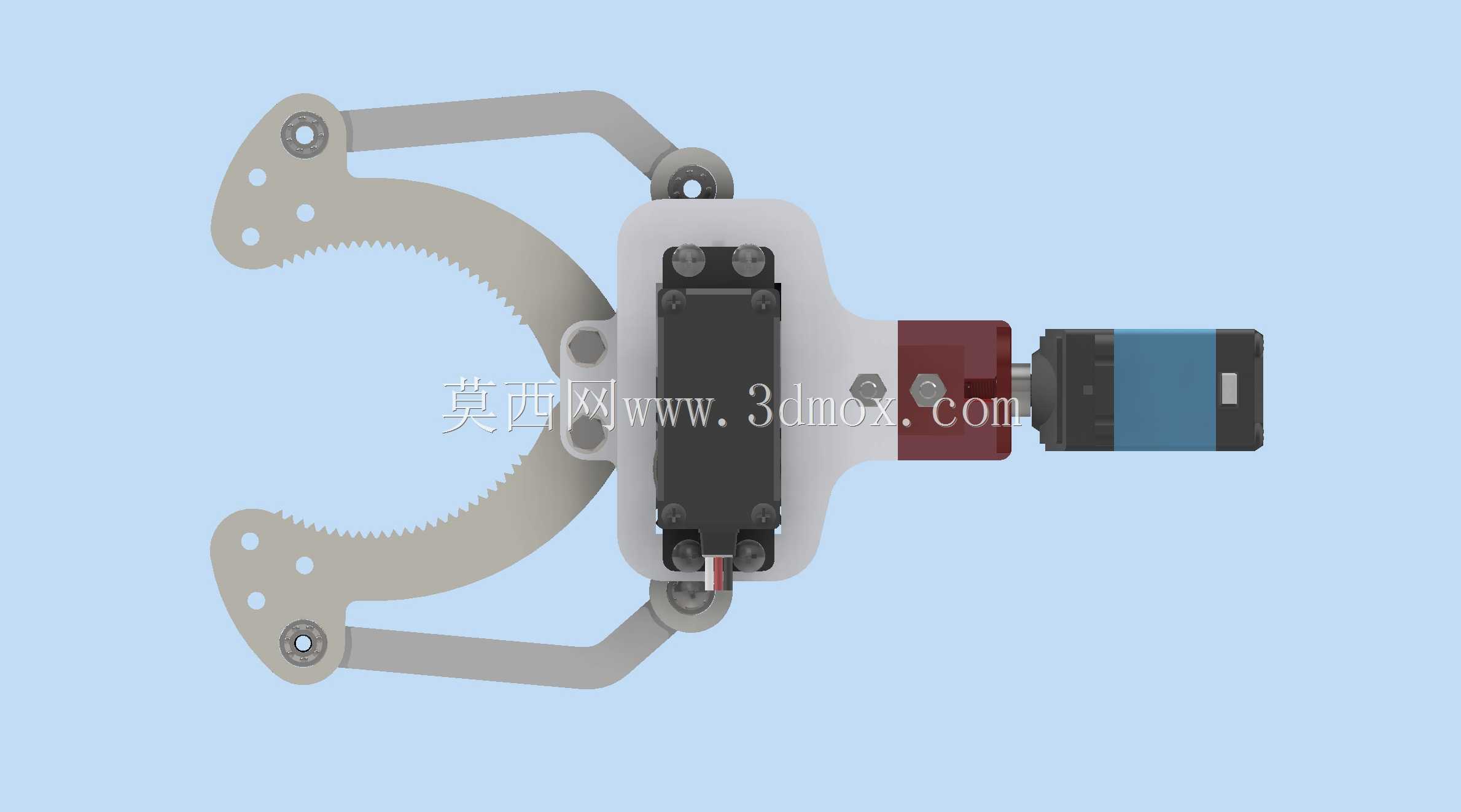

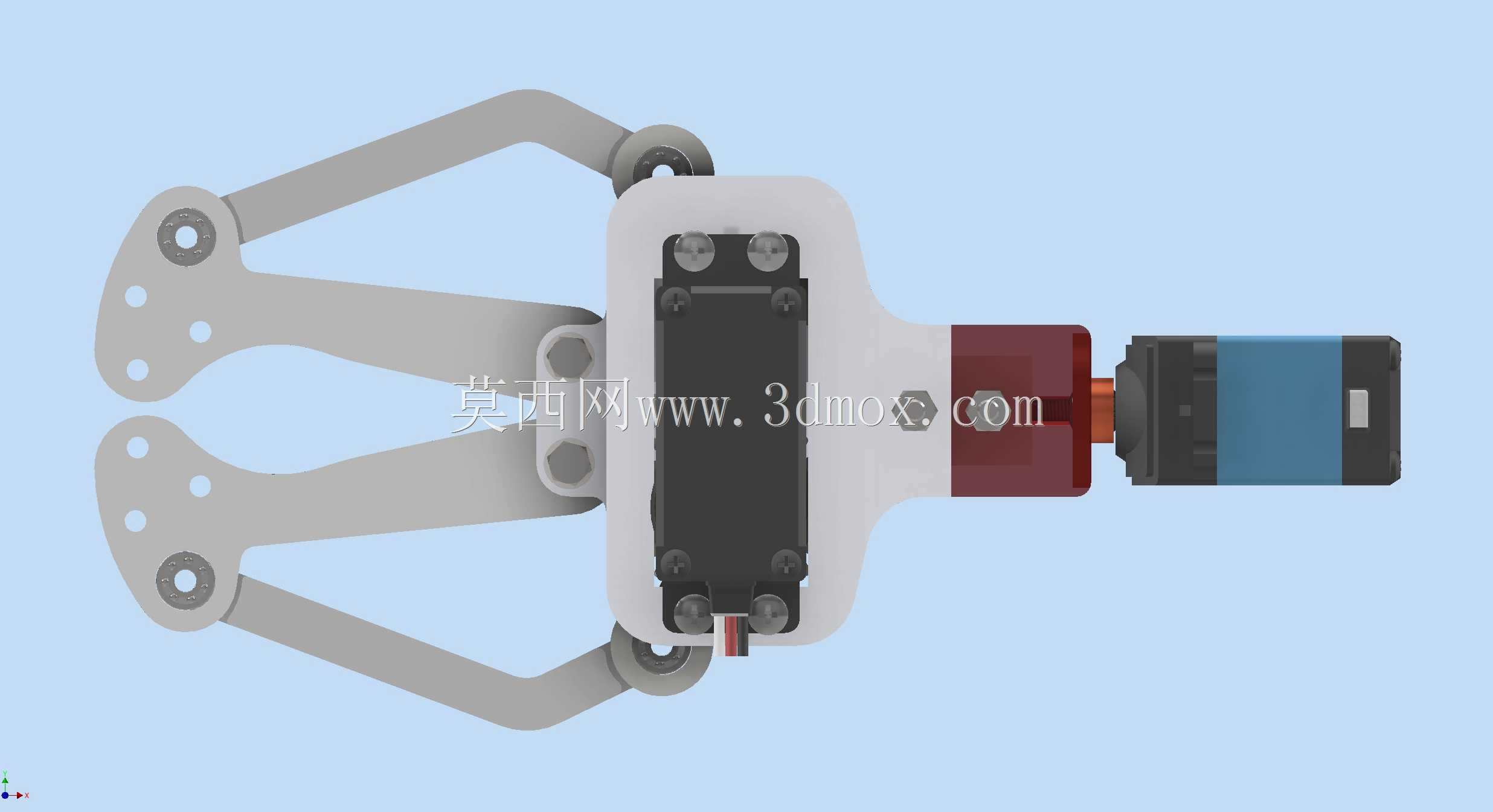

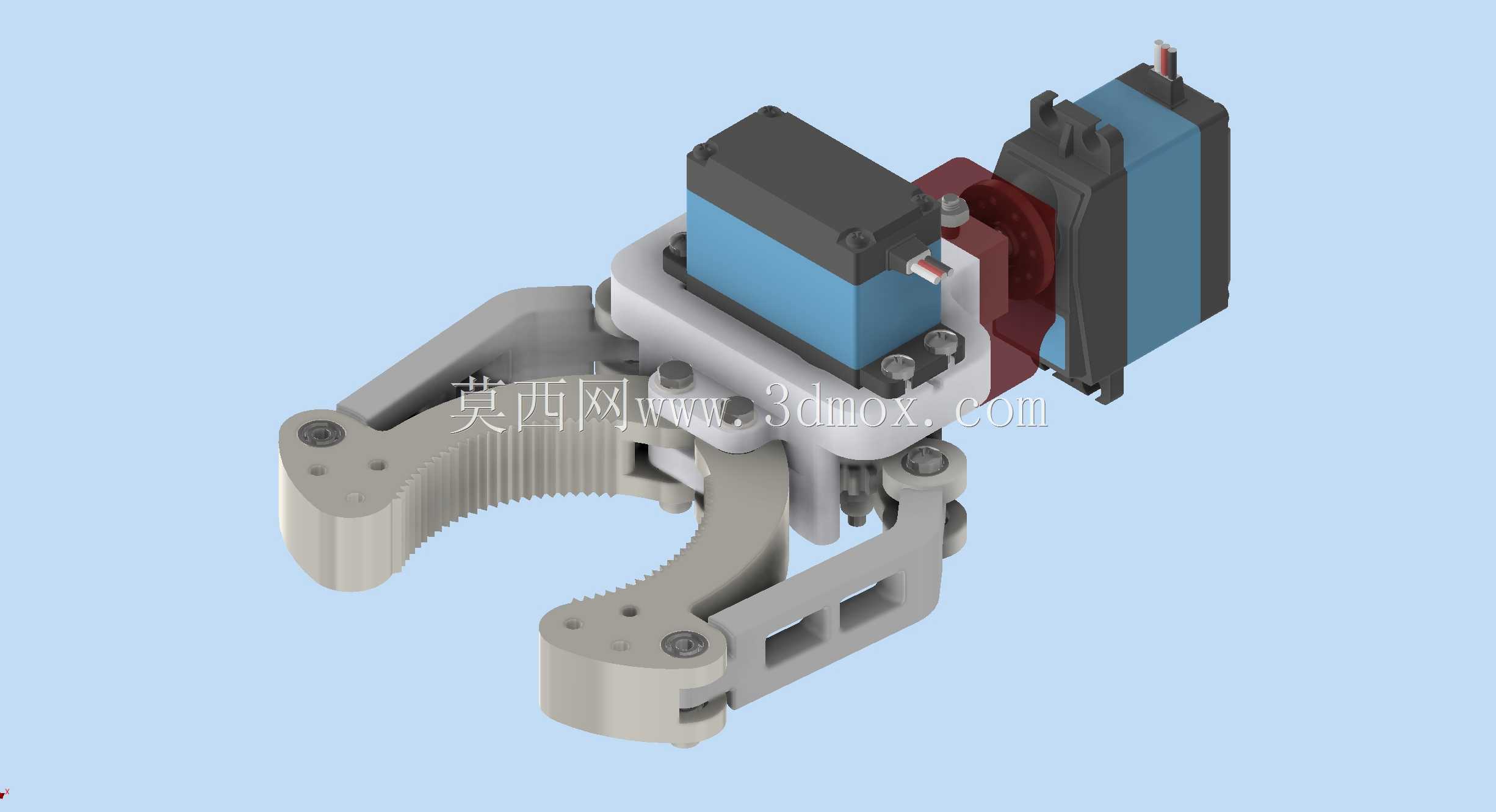

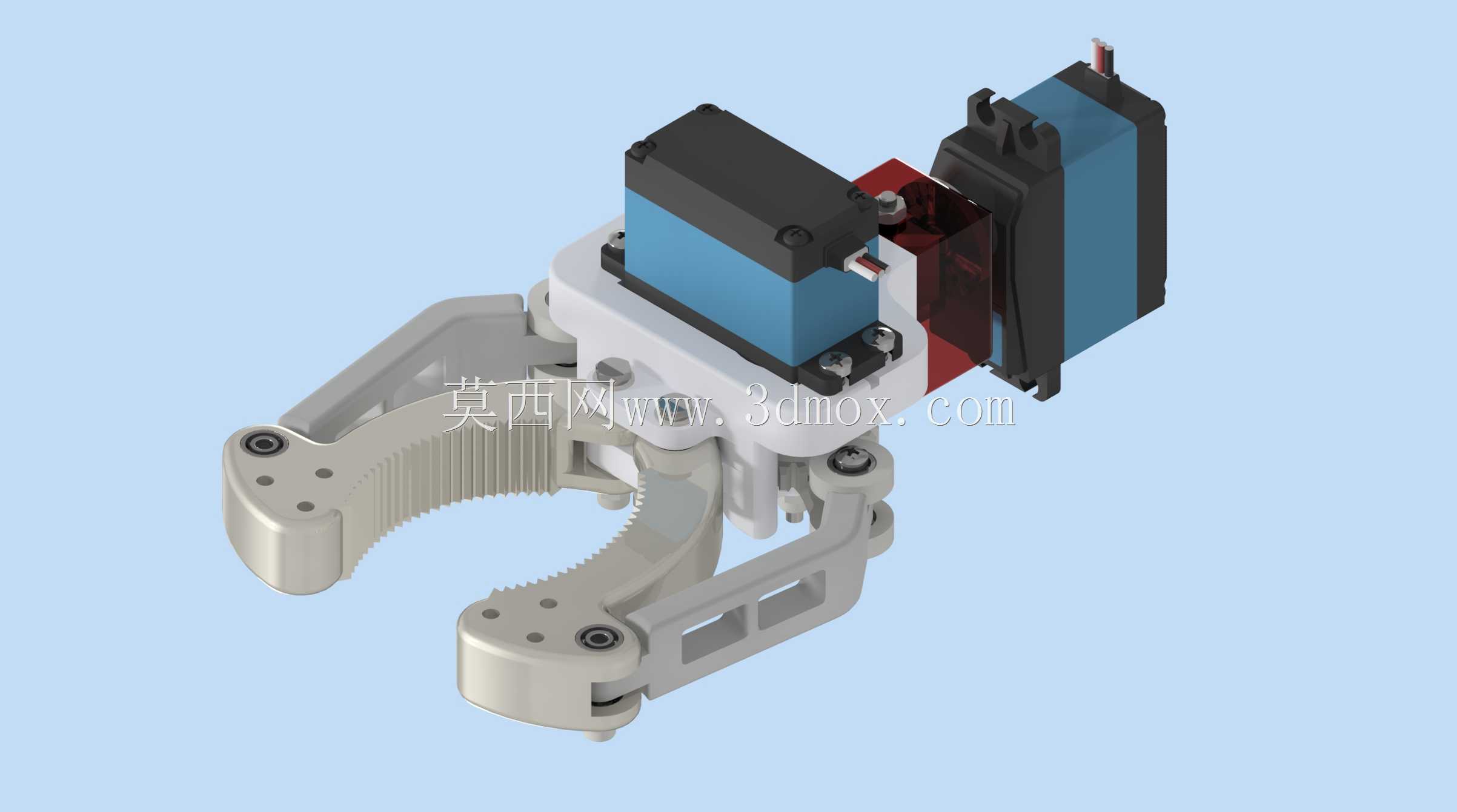

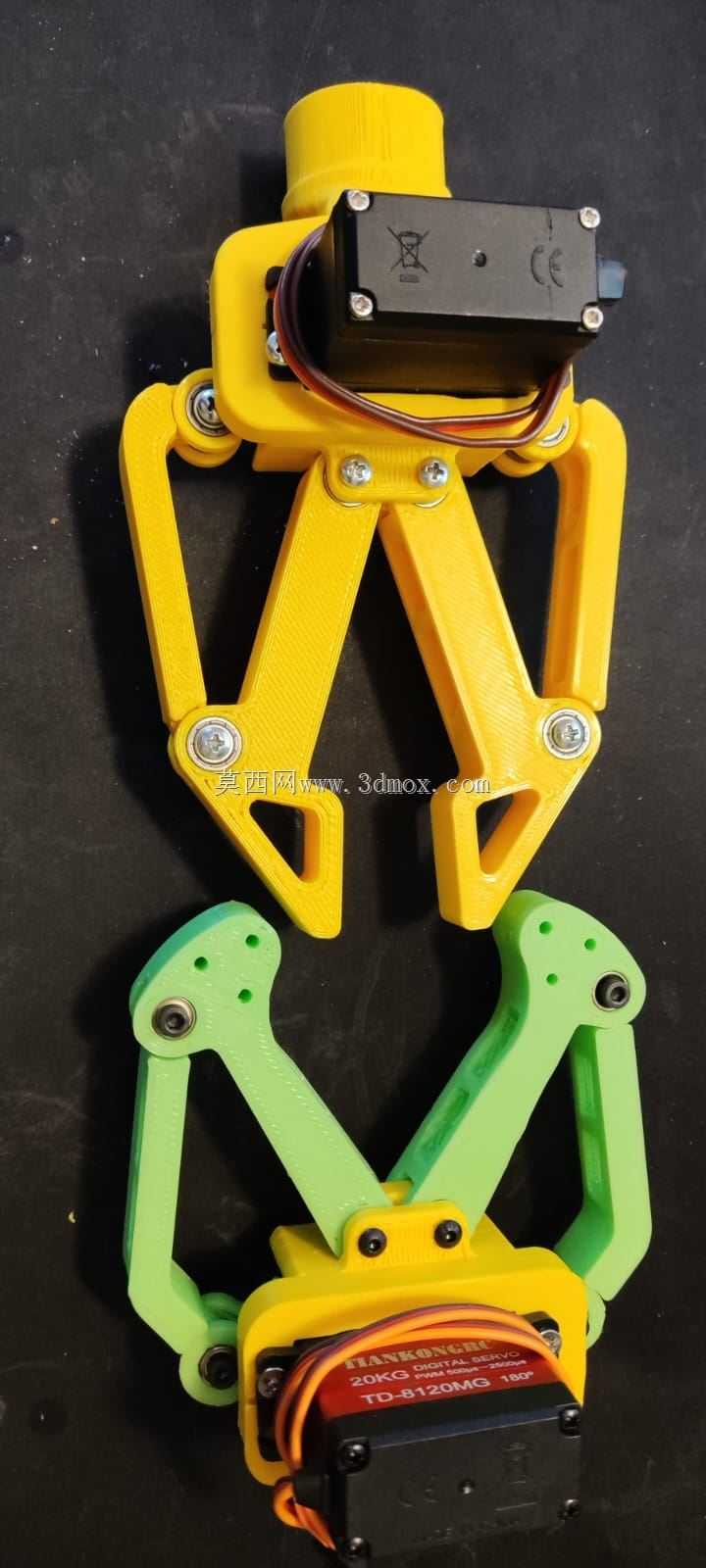

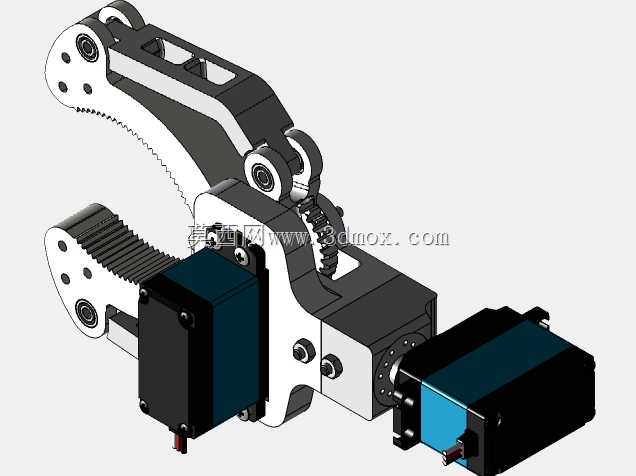

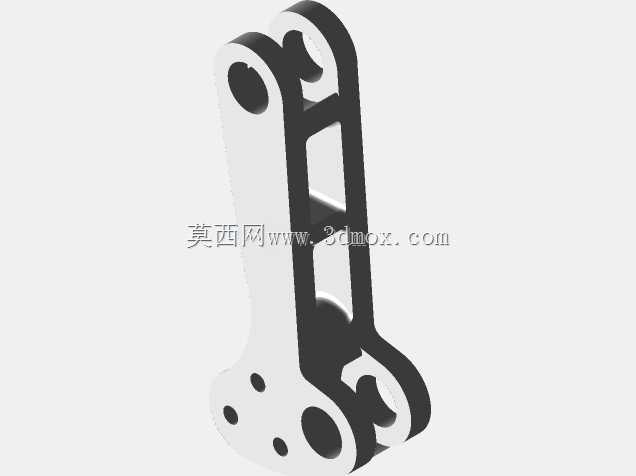

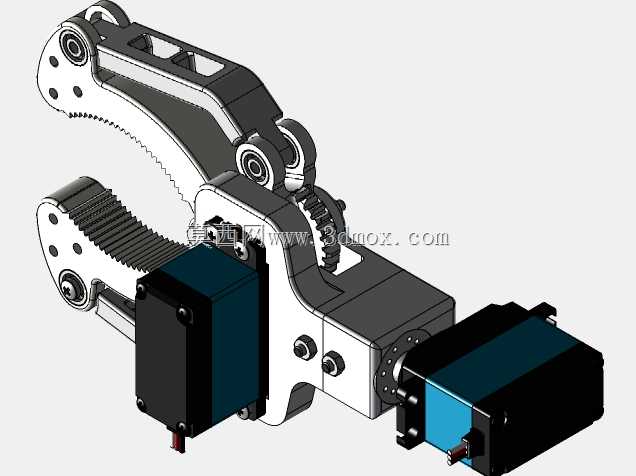

　　夹持动作的传递采用对称式双摇杆连杆机构，所有连杆铰接位置均配置小尺寸滚珠轴承，替代传统的光轴直接铰接或塑料轴套摩擦结构，可将铰接位置的转动摩擦阻力降低70%以上，即使在舵机输出扭矩余量较小的工况下，也能保证两侧夹爪开合动作的同步性，不会出现单侧夹爪卡滞、夹持偏斜的问题。夹爪的夹持面设计了连续的弧形齿纹结构，齿纹深度0.8mm，齿距2mm，可在夹持圆柱形工件时形成多点咬合接触，相比光面夹爪可提升40%以上的静摩擦力，无需额外粘贴防滑垫即可稳定夹持表面光滑的PLA、ABS打印件，以及PVC、亚克力材质的轻质工件。

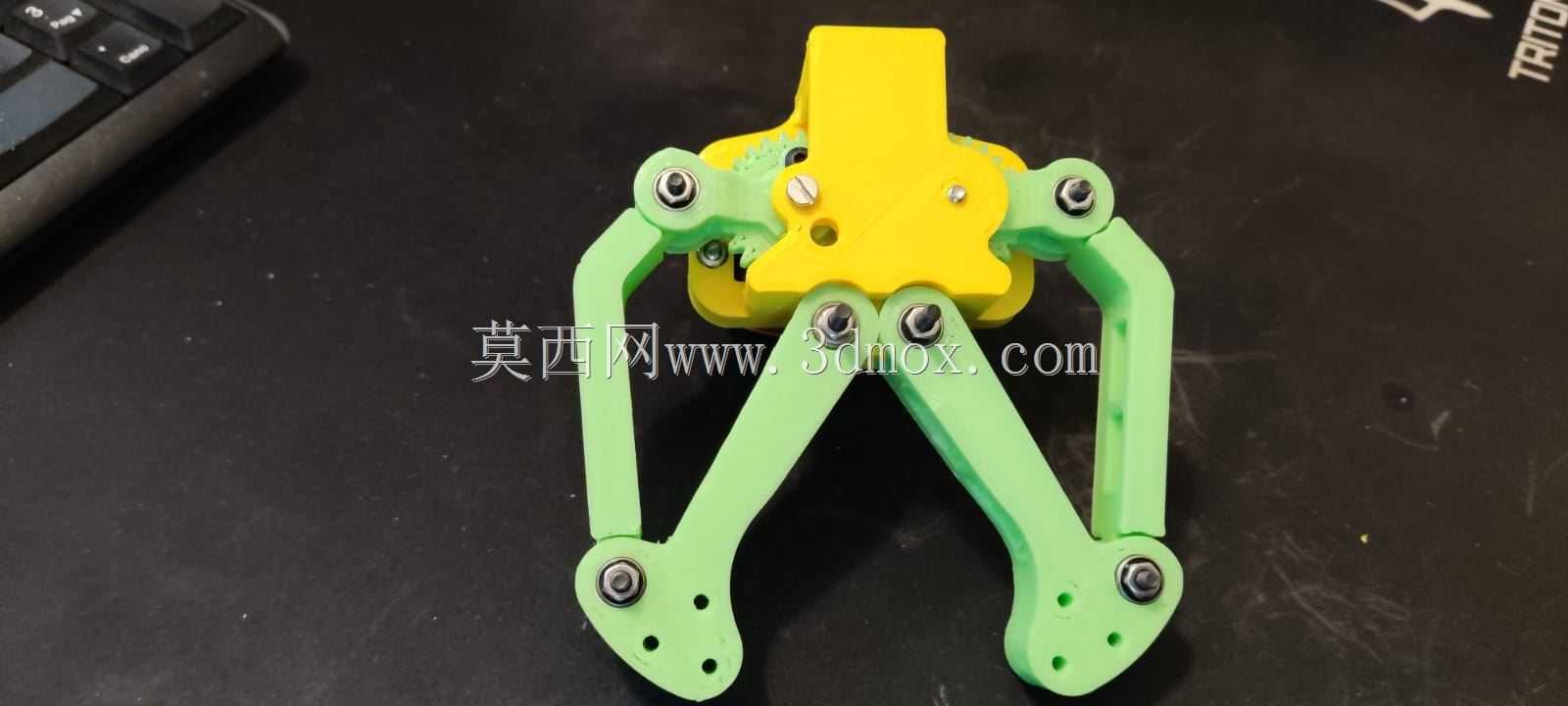

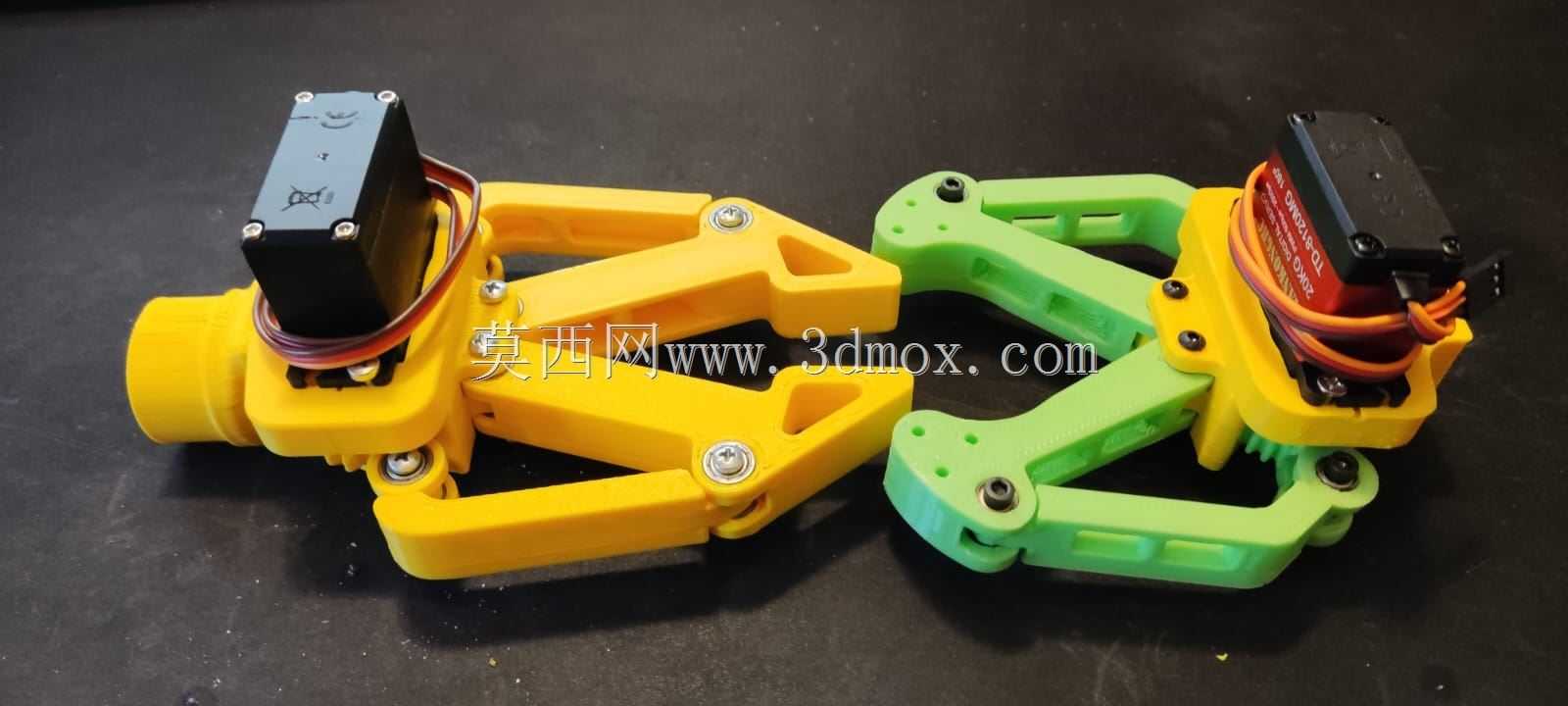

　　设计阶段针对3D打印的工艺特性做了全流程适配，所有结构件的壁厚均设置为2.5mm以上，无小于45度的悬空结构，打印时无需添加大量支撑即可获得合格的成型表面，铰接位置的轴承安装孔预留了0.2mm的打印公差补偿量，打印完成后仅需用美工刀简单清理孔位飞边即可直接压入轴承，无需二次铰孔加工。相比初代版本，该版本的结构紧凑度做了针对性优化，提供两种安装孔位配置，分别对应633-3x8x4规格与623-3x10x4规格的连接法兰，可直接适配多数市面上在售的桌面级四轴、五轴小型机械臂的末端安装接口，无需额外设计转接法兰。

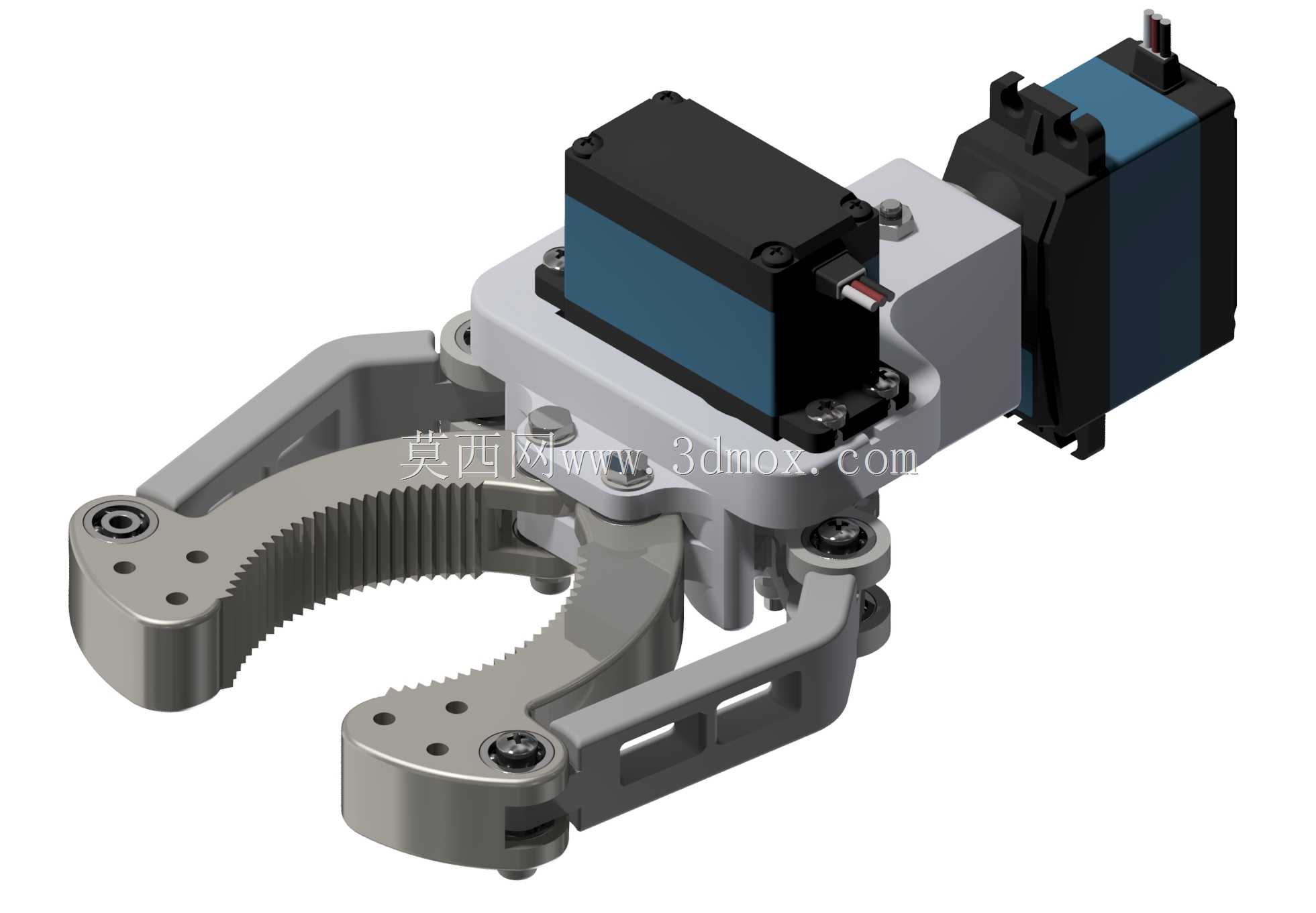

　　整体安装边界控制在长85mm、宽62mm、高58mm的空间范围内，夹爪完全闭合时最小夹持直径为5mm，完全张开时最大夹持直径可达65mm，可覆盖绝大多数桌面级3D打印成品的尺寸范围。夹爪的开合行程通过舵机的PWM信号占空比直接调节，可根据被夹持工件的材质硬度灵活设置夹持力阈值，夹持软质泡沫、硅胶类工件时不会出现夹伤变形的问题，夹持硬质金属、塑料工件时可输出足够的夹持力保证搬运过程不脱落。

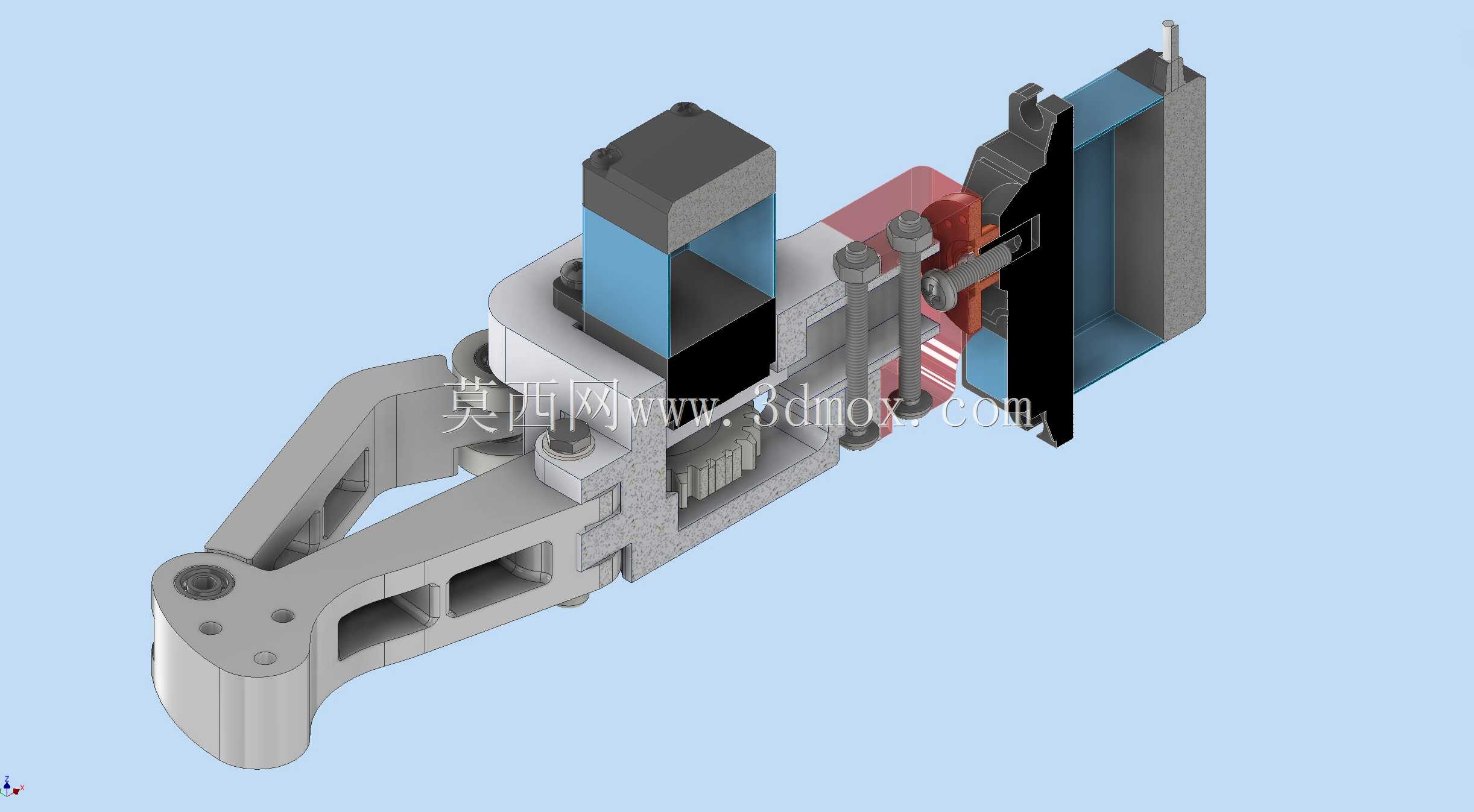

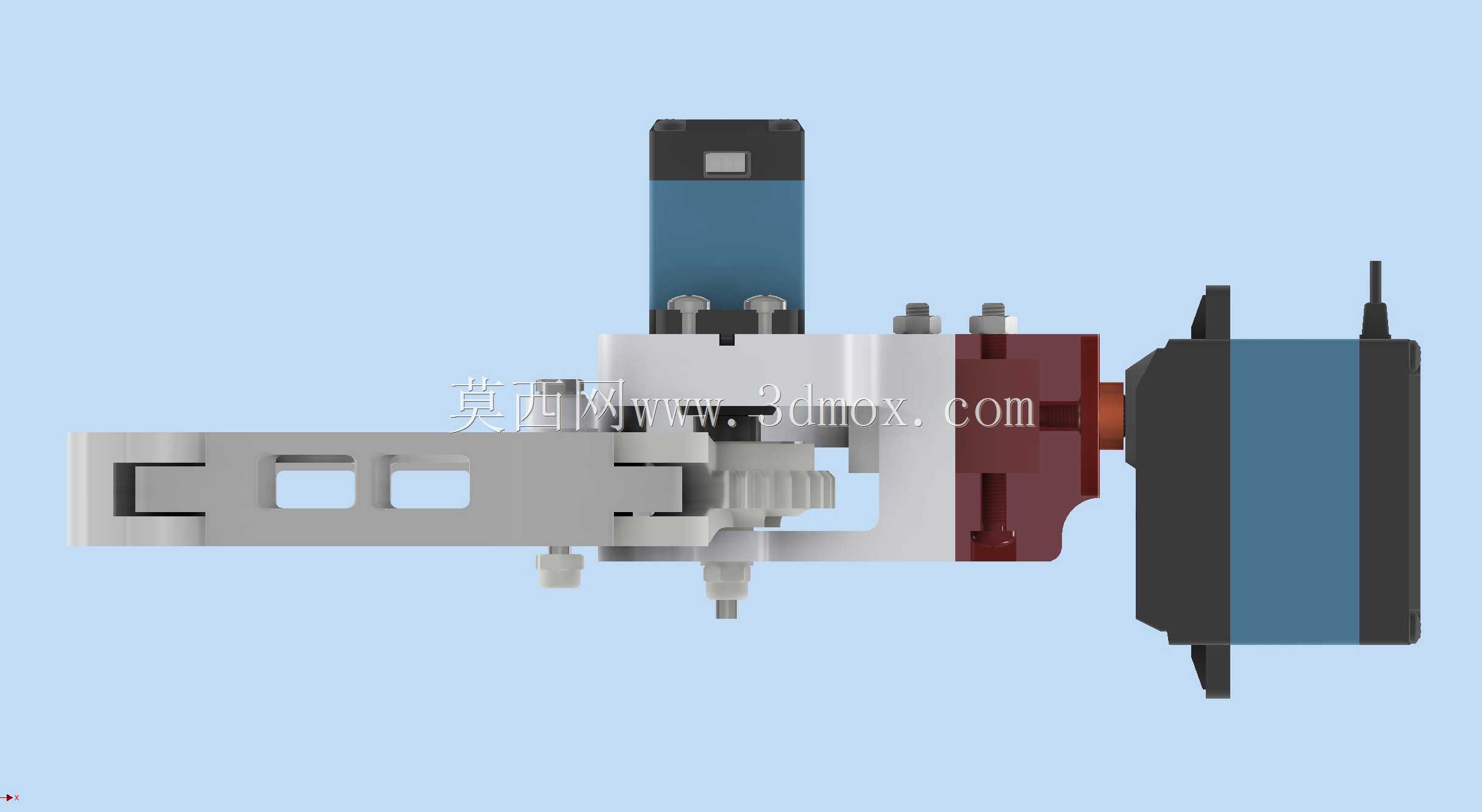

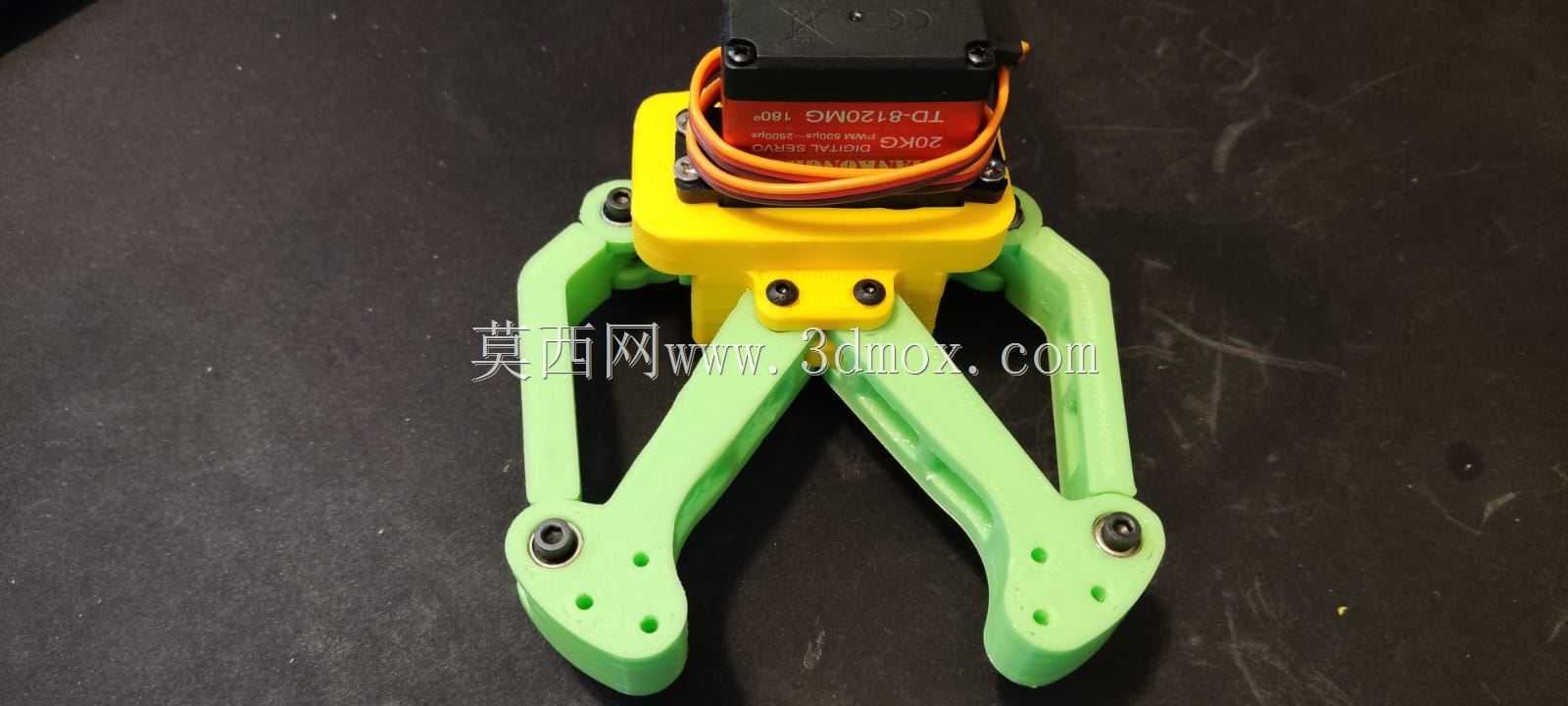

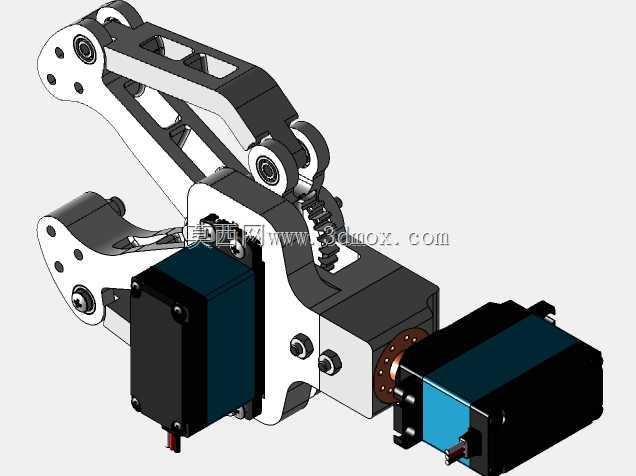

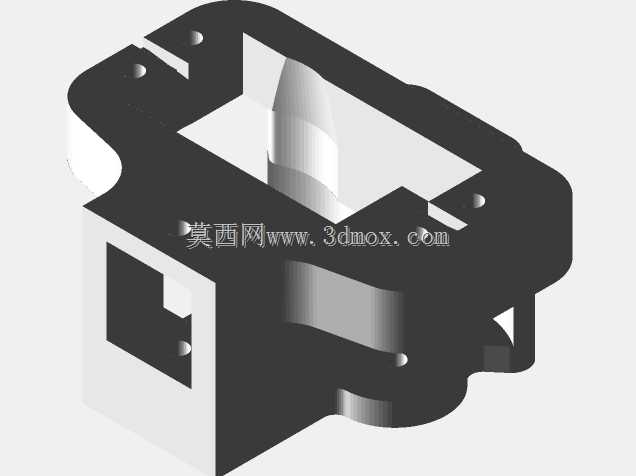

　　机构的舵机安装位设计了嵌入式定位槽，舵机放入槽位后通过两颗M3螺丝从底部锁紧，舵机出线位置预留了10mm宽的走线槽，可将舵机连接线沿夹持器本体侧壁排布到机械臂的走线拖链内，不会出现线缆随夹爪开合被缠绕、拉扯的问题。夹爪本体采用镂空式结构设计，在保证结构强度的前提下尽可能降低整体自重，整套夹持器不含舵机的打印件重量仅为42g，搭配舵机总重量控制在110g以内，可大幅降低机械臂末端的负载压力，提升机械臂搬运作业时的动态响应速度。

　　在实际教学实训场景中，该夹持器可直接用于机械原理课程的连杆机构演示，学生可通过3D打印自行制作所有结构件，组装完成后即可直观观察双摇杆机构的运动轨迹，理解铰接点位置对夹持行程、夹持力放大比的影响规律。在轻载自动化分拣场景中，该夹持器可搭配视觉识别模块，完成传送带上不同形状工件的分拣抓取作业，由于所有结构件均可通过3D打印快速制作，出现零件磨损时可在数小时内完成替换，维护成本远低于工业级金属夹持器。
