160W多协议车载快充充电器结构设计

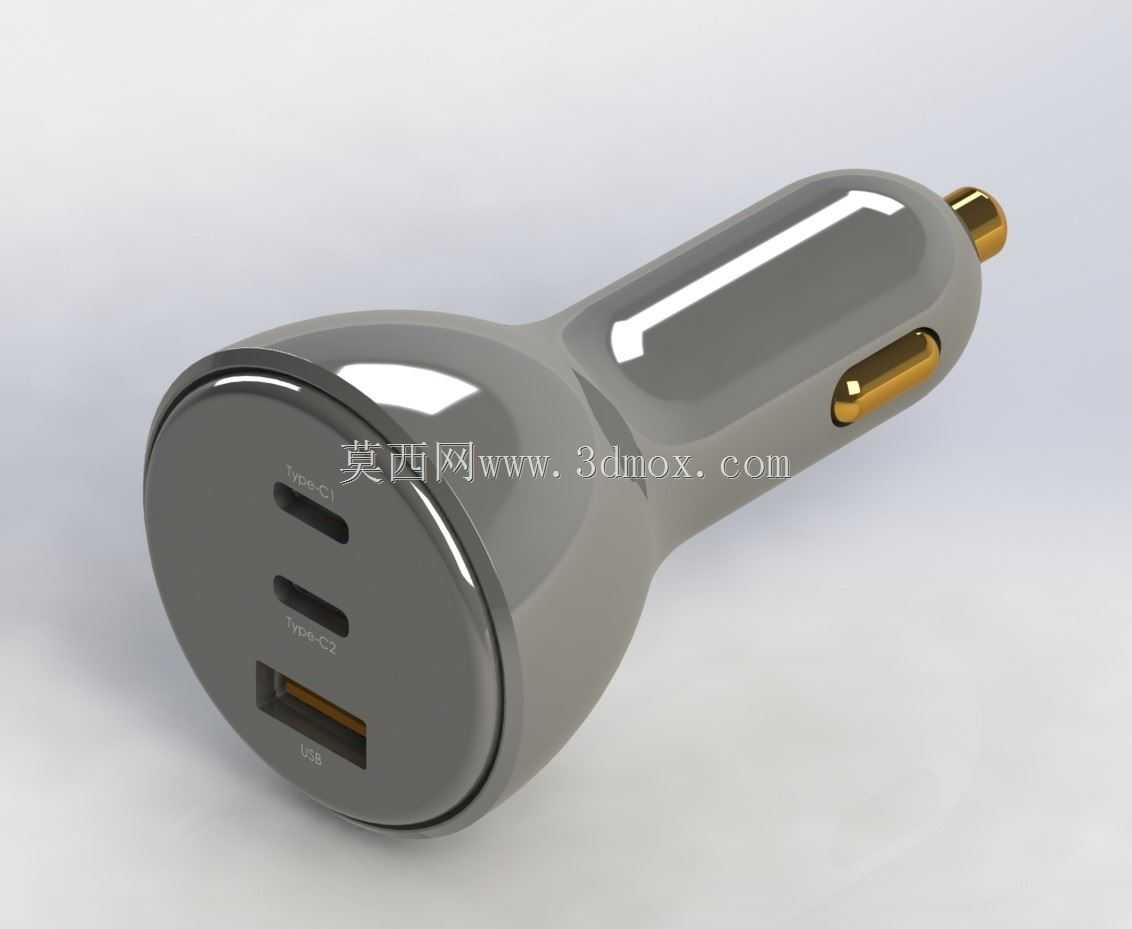

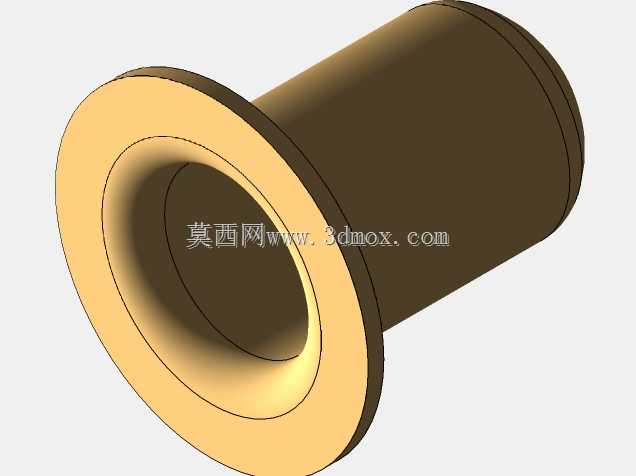

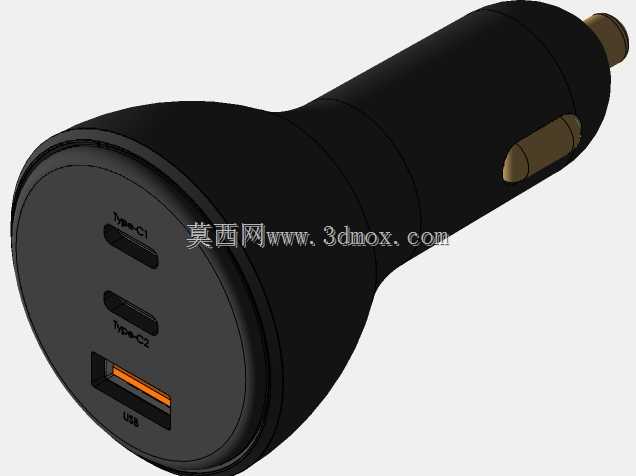

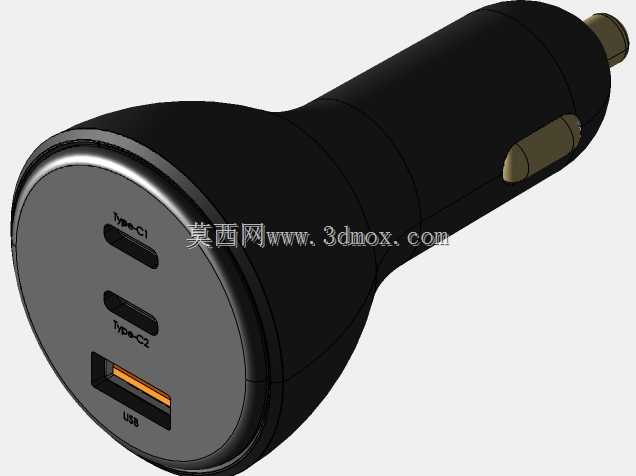

　　这款车载充电装置的设计核心围绕车辆12V-24V点烟器接口的取电场景展开，适配绝大多数乘用车辆与重型卡车的车载供电端口，安装时直接插入车辆点烟器座即可完成固定，依靠两侧弹性金属触点与点烟器座内壁导通取电，端部的金属顶针接触点烟器座底部正极，整体插入深度与常规点烟器取电设备一致，不会过度伸入点烟器腔体造成内部结构干涉，外露部分的轮廓做了圆弧收边处理，不会突兀突出中控台区域，避免驾乘人员肢体误碰造成设备松脱或损坏。

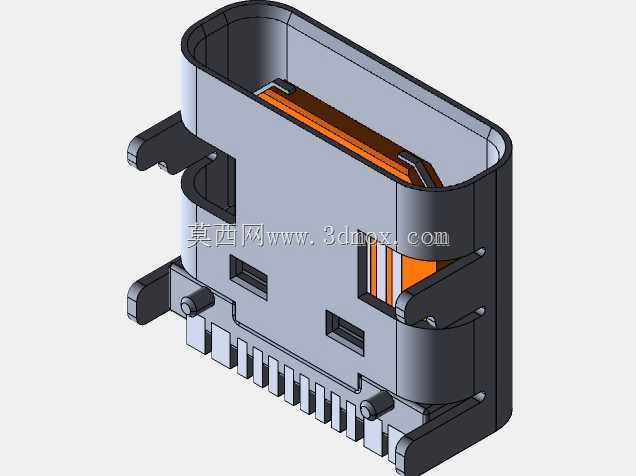

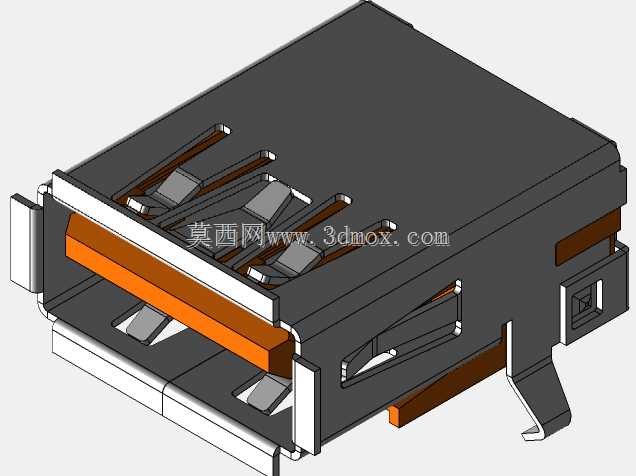

　　从功能配置来看，装置共设置三个充电输出端口，包含两个Type-C端口与一个USB-A端口，总输出功率可达160W，其中单Type-C端口最高支持100W功率输出，能够为低功耗笔记本电脑、高性能平板电脑等大功耗数码设备提供快充支持，剩余两个端口分别支持最高30W输出功率，可同时为手机、行车记录仪、车载便携设备等多台终端供电。协议层面覆盖PPS、PD3.0、QC5.0等主流快充协议，不同端口的输出电压档位覆盖5V到20V区间，针对24V供电的重型卡车场景，对应Type-C端口可额外支持15V、20V输出档位，满足不同设备的充电电压需求。

　　电路设计上内置智能识别与保护模块，可自动识别接入设备的充电协议与功率需求，动态分配各端口的输出功率，避免功率过载损伤接入设备；同时集成过流、过压、过热保护机制，通过RoHS、CE、FCC相关安规认证要求，当车辆供电电压出现波动、环境温度过高时，可自动调整输出参数甚至切断输出，保护充电设备与车辆供电回路安全。需要注意的是，使用100W大功率输出档位时，需要搭配对应规格的大电流Type-C线缆才能实现满功率输出，普通充电线缆会因载流不足触发保护机制，无法达到额定输出功率。

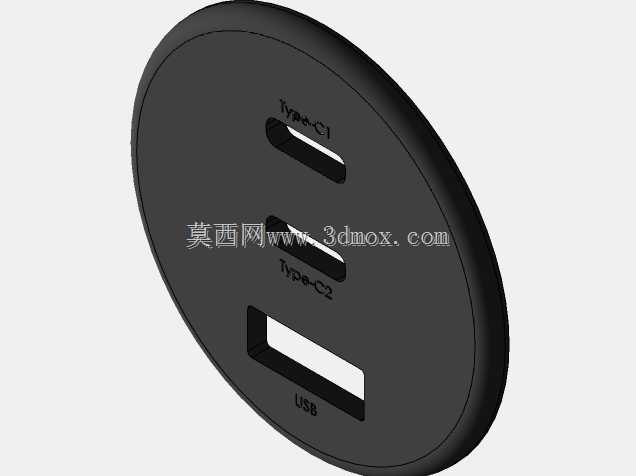

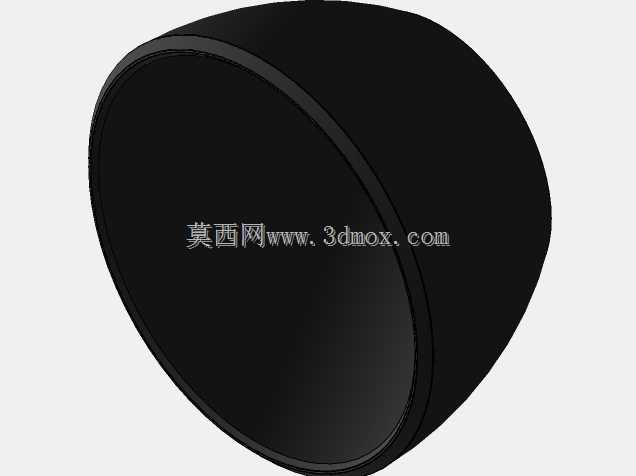

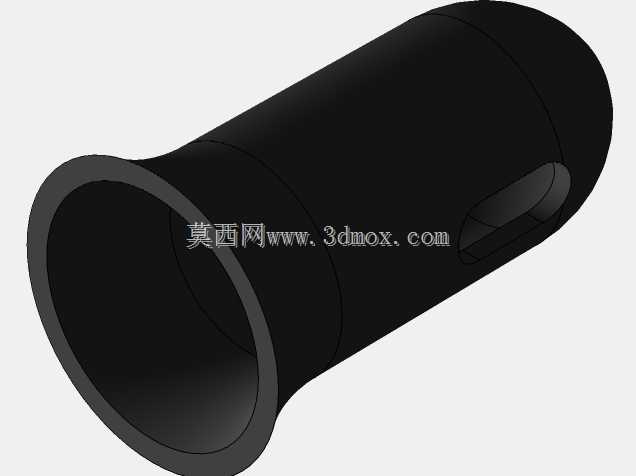

　　结构设计层面，外壳采用阻燃耐高温PC材质注塑成型，表面做高光耐刮处理，适配车内高温暴晒的使用环境，不会因夏季车内高温出现材质变形、析出有害物质的问题。端口排布集中在装置的外端面，插入点烟器后三个端口全部朝向驾乘人员方向，插拔充电线时无需侧身寻找接口，操作便利性更强。内部电路板采用分层排布设计，功率器件贴合外壳内壁设置，借助金属外壳部分辅助散热，长时间大功率输出时外壳温度可控制在安全区间内，不会出现烫手的情况。两侧的弹性接触触点采用不锈钢镀镍材质，具备良好的弹性与导电性能，长期插拔使用不会出现弹性衰减、接触不良的问题，适配不同内径尺寸的点烟器安装座，在车辆颠簸行驶的工况下也能保持稳定导通，不会出现充电断续的情况。

　　实际使用场景中，该装置可覆盖日常通勤、长途自驾、货运出行等多种车载用电场景，既可以满足普通用户同时给多台手机、数码设备充电的需求，也能满足商务出行时给笔记本电脑应急供电的需求，针对货运车辆24V供电系统的适配设计，也填补了常规车充无法支持大货车使用的空白。设计过程中充分考虑了车载场景的特殊工况，在抗震、耐温、电压适配等方面都做了针对性优化，所有结构尺寸都严格匹配通用点烟器接口的安装标准，无需额外改装即可直接使用，不会对车辆原有电路造成改动，使用安全便捷。
