车辆驱动后桥总成结构三维设计

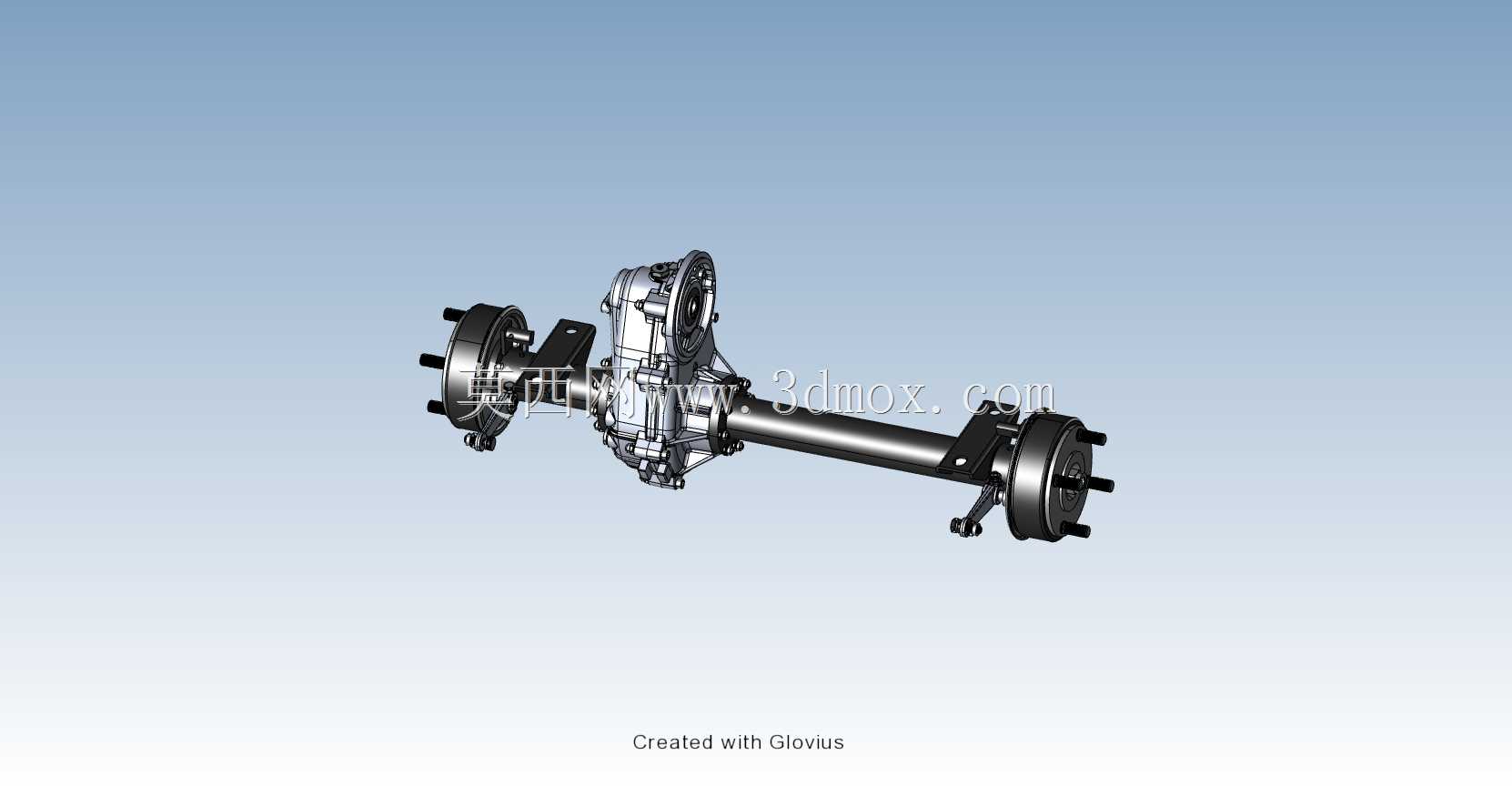

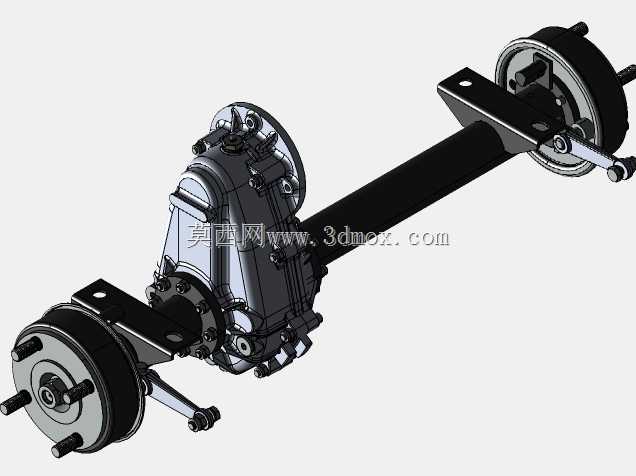

　　在非道路作业车辆与轻型商用车的底盘传动系统设计中，驱动后桥作为承接动力输出、承载车身载荷、实现轮间差速的核心集成部件，其结构合理性直接决定整车的通过性、承载能力与传动效率。这套三维结构完整还原了整体式驱动后桥的全部装配关系，从桥壳本体的承载结构到主减速器、差速器的内部传动布局，再到两侧轮毂的安装接口、制动底板的固定点位，所有配合面的公差预留、螺栓孔的位置度、密封面的压合边界都按照实际量产装配要求完成建模，没有省略任何影响装配逻辑的细节特征。

　　从实际应用场景来看，这类整体式驱动桥多用于低速重载的作业场景，比如厂区内的短途转运车辆、小型农用作业机械、场地内的工程 utility 车辆，相比断开式驱动桥，整体桥壳的结构刚度更高，能够承受更大的垂直冲击载荷与驱动扭矩反力，在非铺装路面的颠簸工况下，桥壳的形变量更小，内部主减速齿轮的啮合间隙不会因为桥壳变形出现突变，能有效延长齿轮副的使用寿命。建模过程中，桥壳采用了变截面的冲压焊接结构模拟，中间主减安装座的位置做了局部加厚加强，两侧的半轴套管与桥壳本体的配合段预留了压装过盈量的结构示意，桥壳上预留的钢板弹簧安装座、减震器连接吊耳、制动管路固定卡扣的点位，都完全符合常规轻型驱动桥的布置逻辑，设计人员可以直接在这个模型基础上调整安装座的间距、角度，适配不同轴距、不同板簧跨度的整车布置需求。

　　核心的主减速器与差速器集成在桥壳中段的主减腔体内，主减速齿轮采用螺旋锥齿轮的结构形式，建模时还原了齿轮的螺旋角、压力角等核心啮合参数，差速器壳体内部的行星齿轮、半轴齿轮的十字轴安装结构也做了完整呈现，差速器轴承的安装位、调整垫片的预留间隙都按照实际装配顺序做了分层设计，方便后续做虚拟装配验证与运动干涉检查。两侧的轮毂单元通过双列圆锥滚子轴承支撑在半轴套管上，轮毂上的车轮螺栓孔分布圆直径、制动鼓的安装止口尺寸都参考了常规轻型车的通用规格，制动底板固定在半轴套管的法兰面上，分泵安装位、制动蹄支撑销的位置都做了精准定位，不需要额外调整就能适配常规的鼓式制动组件装配。

　　在安装边界的设计上，这套模型把所有对外连接的接口都做了明确的特征标识：桥壳上方的通气塞安装孔、主减壳体上的加油口与放油螺塞位置、半轴法兰与轮毂的连接螺栓规格、桥壳两端的油封安装座深度，这些细节都是实际生产装配中必须明确的尺寸边界，设计人员在做整车布置时，可以直接提取这些接口的坐标与尺寸，快速完成底盘传动系统的硬点对齐，不需要反复测量核对结构间隙。另外，桥壳下方预留的缓冲块安装座位置，也考虑了整车满载时的悬架跳动极限，避免缓冲块压缩到极限位置时与主减壳体出现运动干涉。

　　从设计思路的角度，这套模型没有做过度的简化处理，所有的加强筋、圆角过渡、螺栓沉孔这些容易被忽略的工艺特征都完整保留，比如桥壳与钢板弹簧座的焊接位置做了焊接坡口的示意，主减壳体与桥壳连接的法兰面做了密封胶槽的结构，这些细节能够帮助初级设计人员理解驱动桥从毛坯加工到总成装配的全流程工艺要求，也能为做有限元分析的工程师提供准确的模型基础，不需要再对模型做大量的几何修复就能直接划分网格，开展桥壳强度、齿轮接触应力的仿真计算。对于需要做逆向设计或者改型设计的从业者来说，这套模型的装配层级划分清晰，每个子组件都可以单独导出编辑，调整主减的速比、桥壳的长度、轮毂的螺栓孔分布，就能快速衍生出适配不同吨位、不同动力配置车型的驱动桥方案，大幅缩短前期方案设计的周期。
