12V直流驱动离心式涡轮风机结构

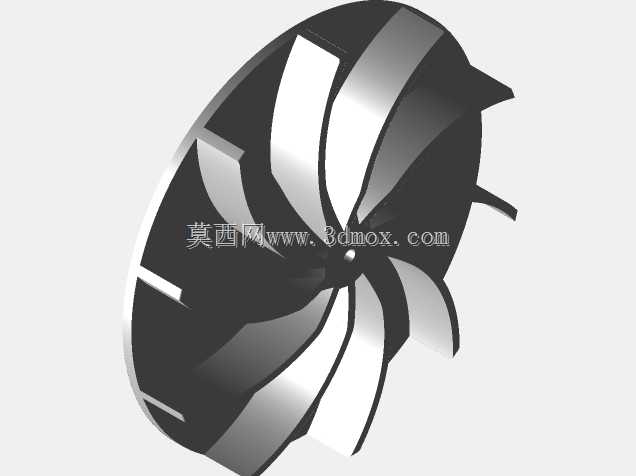

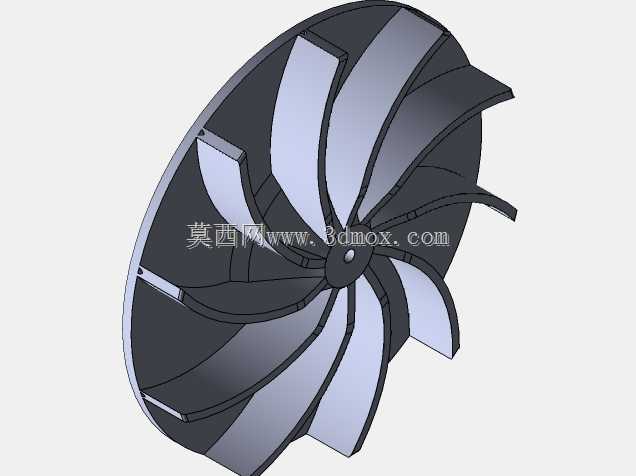

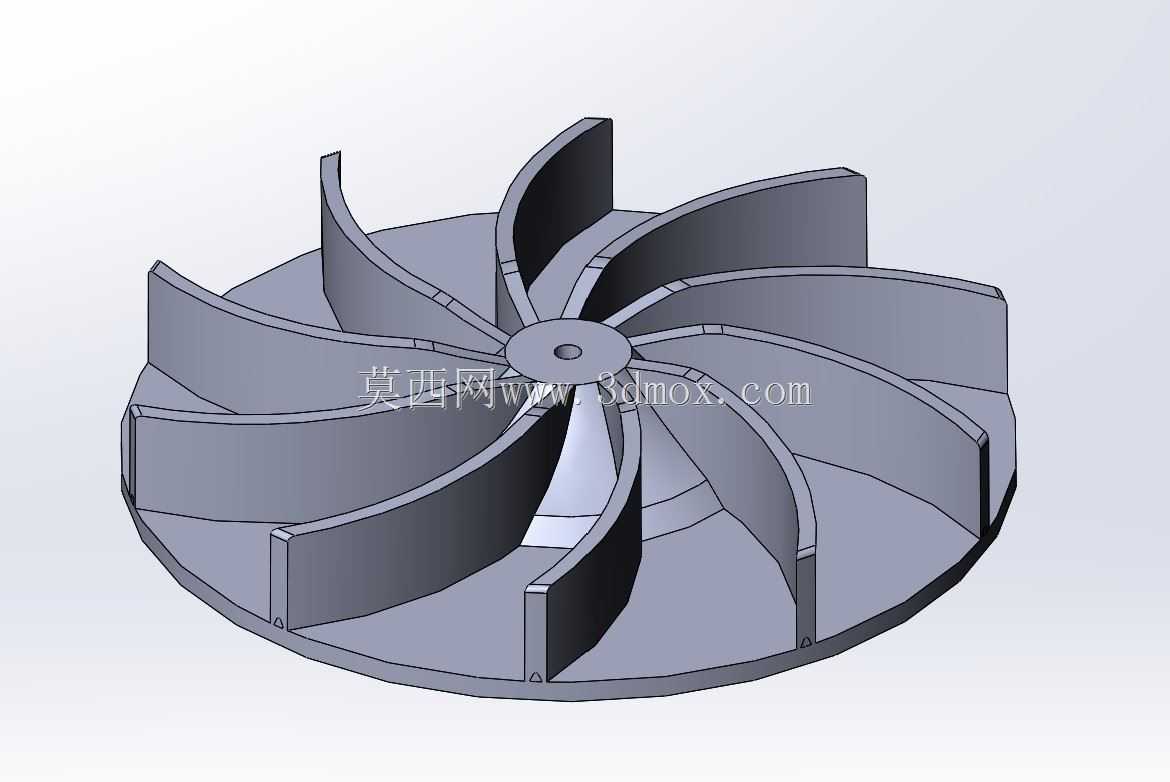

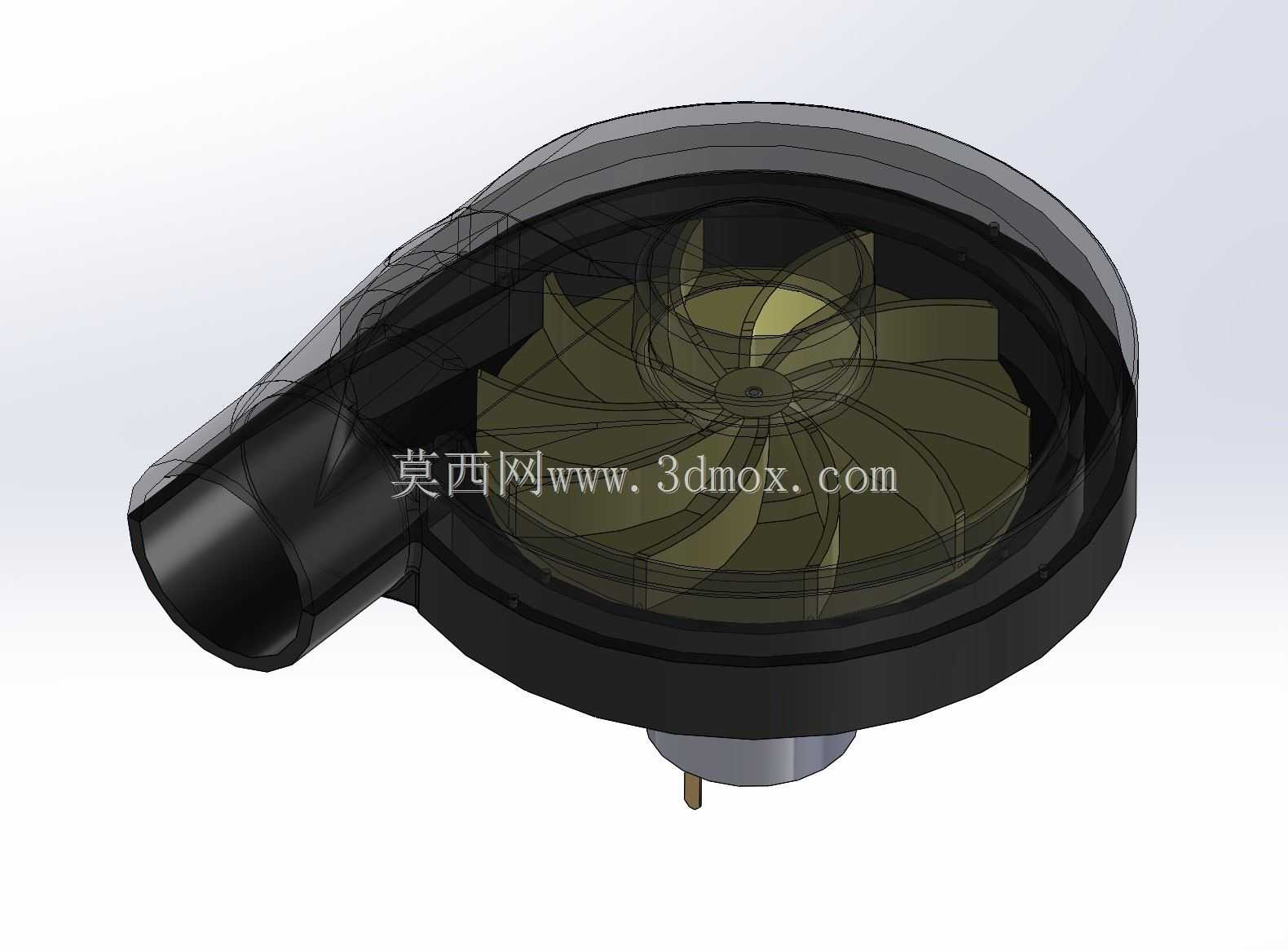

　　这款离心式涡轮结构采用12V直流动力输入，核心适配小型流体输送、局部散热场景，在桌面级散热模组、小型负压吸尘装置、便携式水冷循环辅助、微型气动输送回路中都能找到适配位置。从实际工况适配来看，该结构的蜗壳采用半透明可视化设计思路，建模阶段就预留了壁厚均匀性校验空间，方便后续做3D打印试制时的壁厚调整，避免打印过程中出现翘曲、填充不均的问题，叶轮部分采用后向式多叶片曲率设计，在高转速工况下能有效降低气流紊流带来的振动与噪音，匹配额定参数下的直流动力单元时，叶轮动平衡冗余量预留充足，即使转速达到额定值的四倍区间，结构形变也控制在安全阈值内，不会出现叶轮擦碰蜗壳内壁的问题。

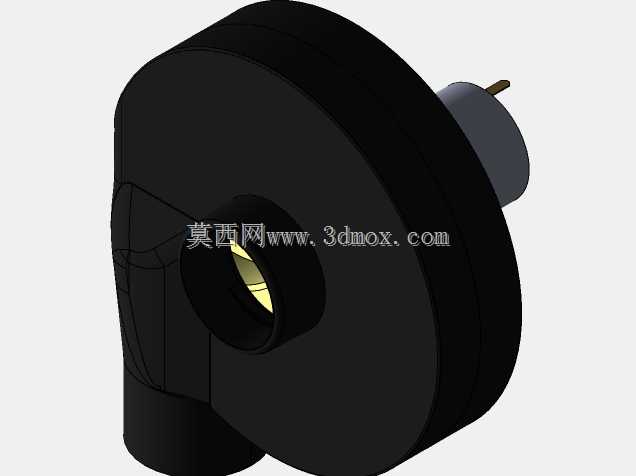

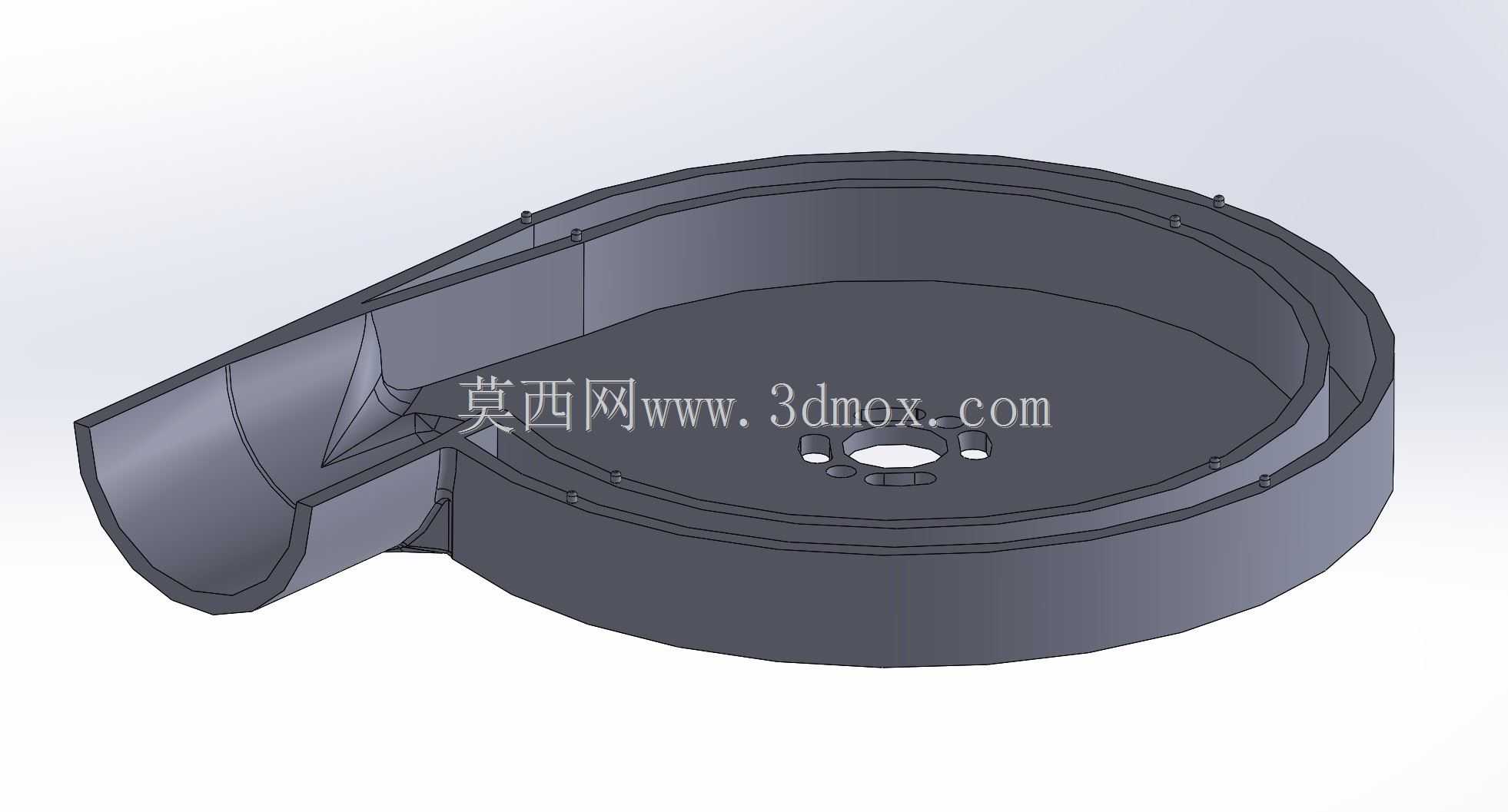

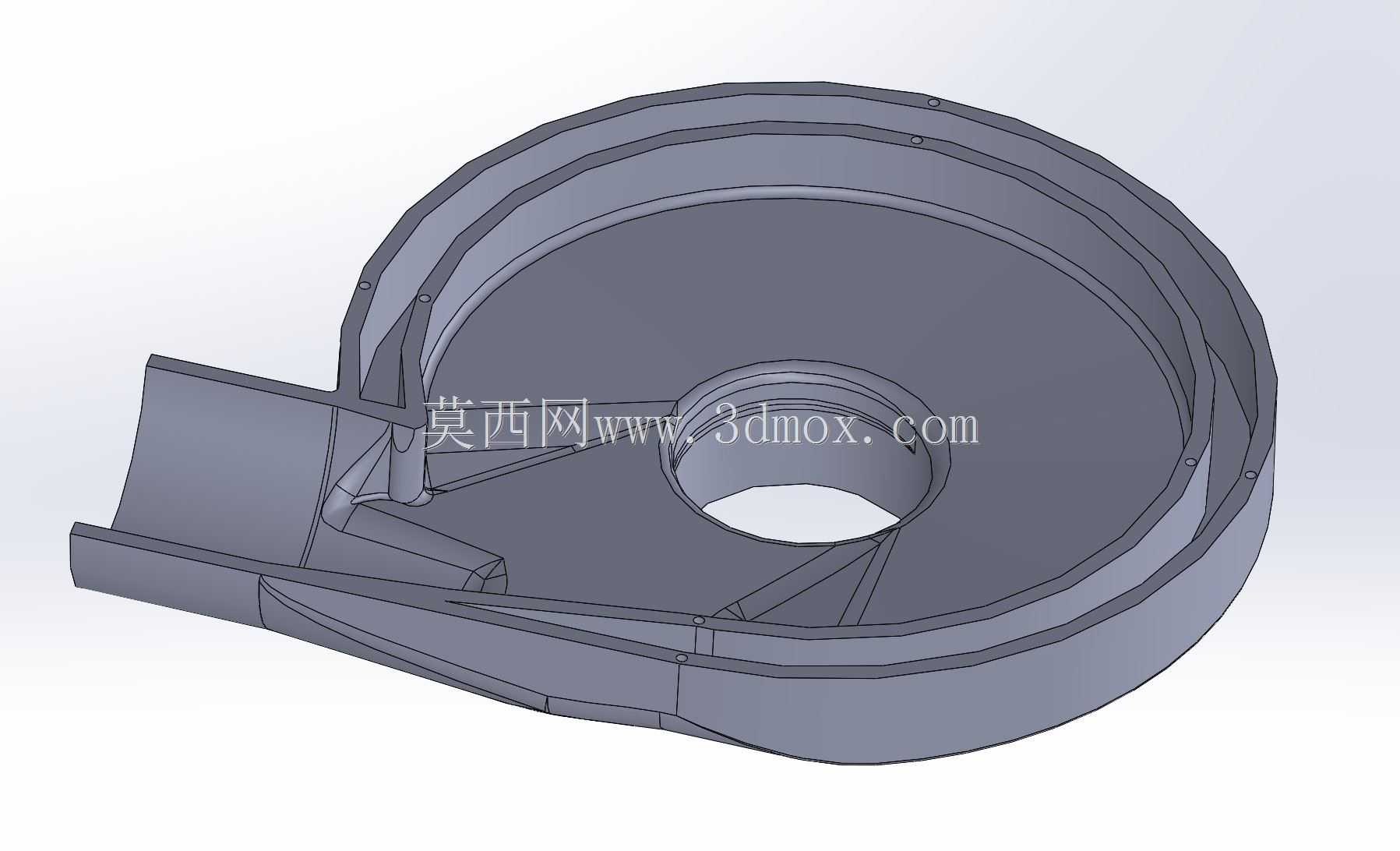

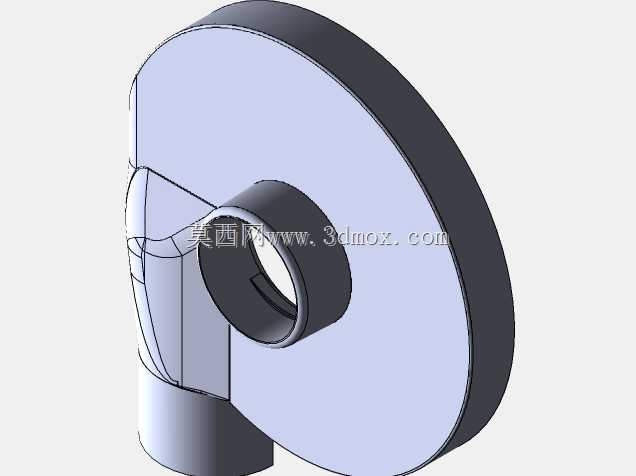

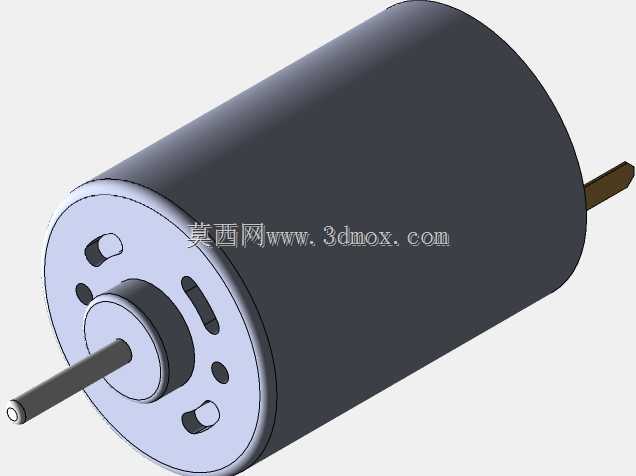

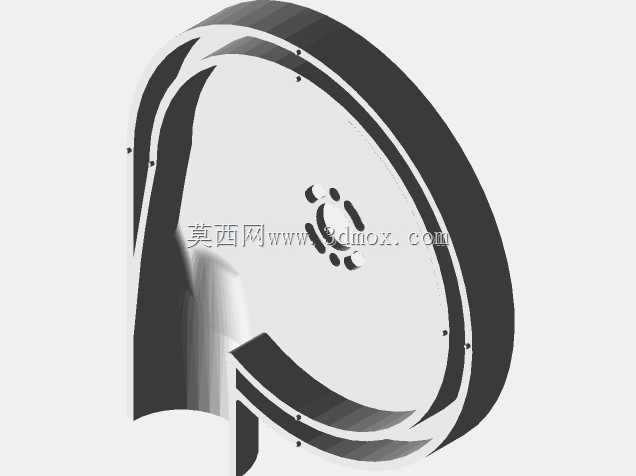

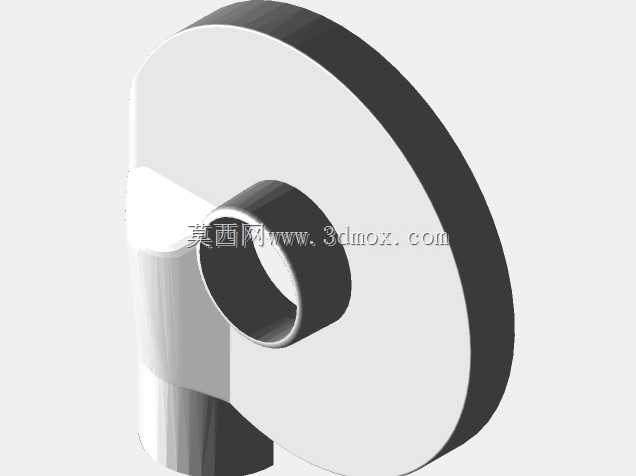

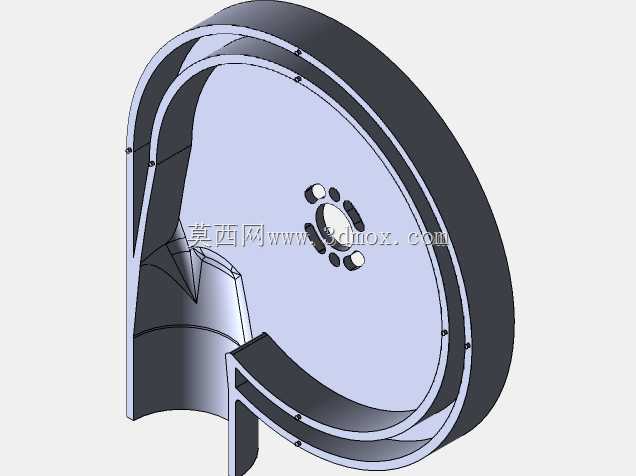

　　从安装边界来看，整个结构的动力输出端采用标准圆柱轴伸设计，轴径匹配常规微型直流电机的输出轴尺寸，蜗壳的进出风口分别做了等径圆柱接口，出风口沿蜗壳切线方向延伸，接口外径适配常规的柔性通风管路，安装时不需要额外做变径转接，进风口位于蜗壳轴向中心位置，做了圆弧过渡导风结构，能减少进气端的气流阻力，提升整体流体输送效率。蜗壳底部预留了电机安装定位槽，槽位尺寸与适配电机的机壳外径过盈配合，装配时不需要额外设计固定支架，直接将电机卡入定位槽即可完成同轴度定位，能大幅降低装配阶段的同轴度调校工作量。

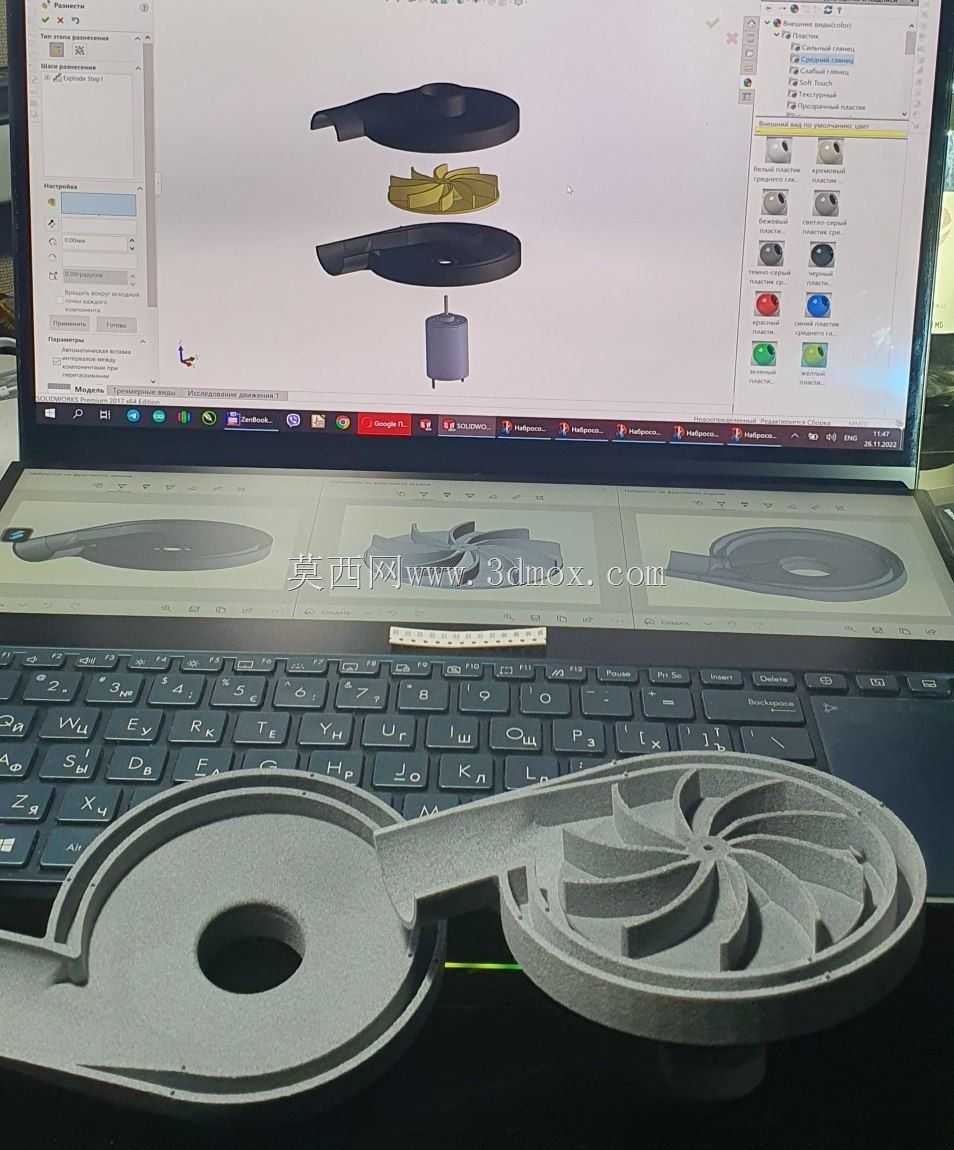

　　设计过程中，叶轮与蜗壳的间隙控制是核心考量点，间隙过大会导致回流损失增加，降低输出风压，间隙过小则会因为3D打印的精度误差、高转速下的叶轮形变导致擦碰，最终确定的间隙值兼顾了打印工艺公差与高转速形变余量，即使采用普通FDM3D打印工艺制作，也能保证装配后叶轮转动无卡滞。叶轮的叶片厚度做了渐变处理，靠近轮毂位置厚度更大，提升结构强度，靠近轮缘位置厚度适当减薄，降低转动惯量，让动力单元启动时的冲击电流更小，延长驱动电路的使用寿命。蜗壳的壁厚整体保持均匀，所有转角位置都做了圆角过渡，避免应力集中，在长期振动工况下不会出现壳体开裂的问题。

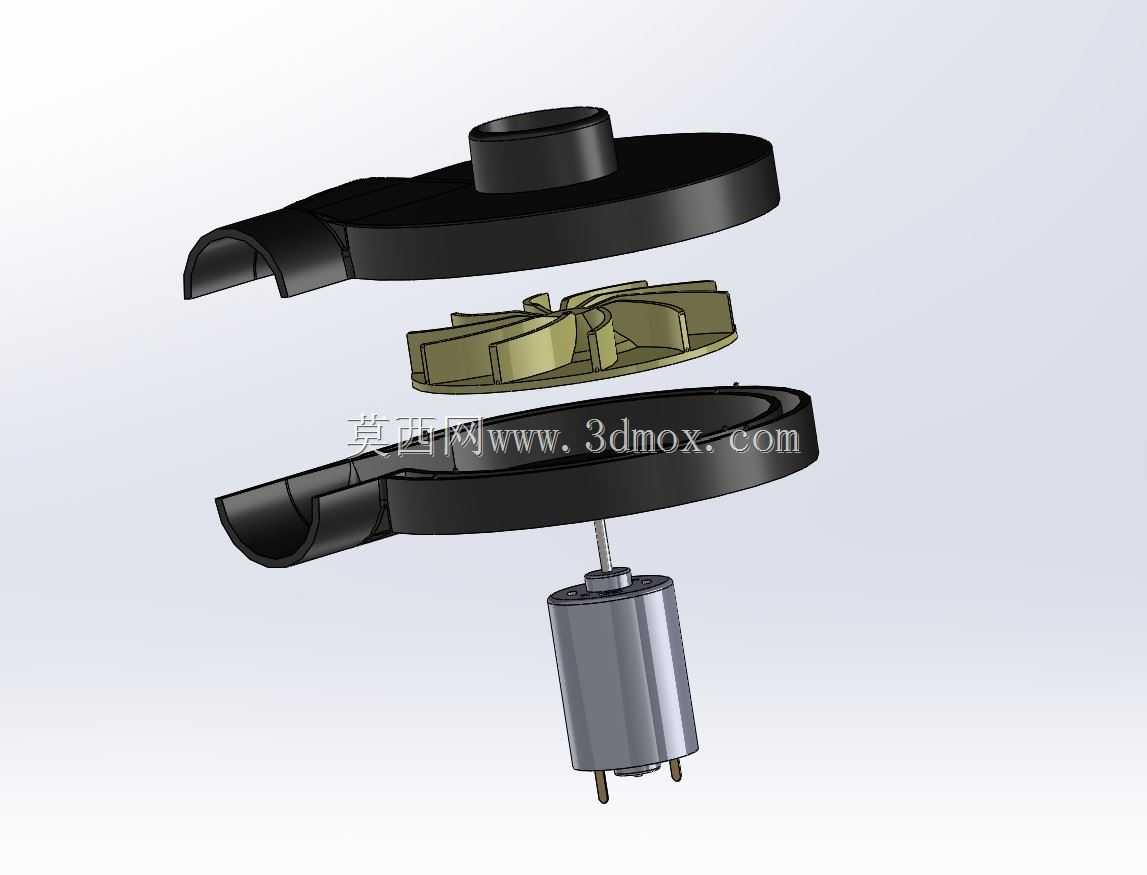

　　在实际应用选型时，这款结构可以直接替换同尺寸的小型轴流风机，在相同安装尺寸下能提供更高的输出风压，适合在风阻较大的散热回路中使用，比如密集鳍片的散热冷排、带过滤棉的通风回路、需要长距离输送气流的小型导风管路中，相比轴流结构的风压不足问题，离心式蜗壳结构能提供更稳定的气流输出。如果用于小型水循环场景，只需要将蜗壳与叶轮的材质更换为耐水材质，调整轴封结构即可适配清水输送场景，作为小型水冷循环的动力单元使用，整体结构的零件数量极少，除了动力单元之外，仅包含蜗壳上盖、蜗壳底座、叶轮三个结构件，装配工序简单，后期维护时只需要拆开蜗壳即可清理叶轮附着的杂物，不需要复杂的拆解步骤。

　　建模阶段所有配合面都做了公差预留，3D打印制作时不需要二次打磨即可完成装配，叶轮的轮毂位置做了轴孔定位平面，与电机轴配合时可以通过顶丝固定，避免高转速下叶轮与电机轴出现相对滑动，蜗壳的安装耳位预留了标准螺丝过孔，可以直接固定在设备安装平面上，不需要额外设计安装转接件。针对不同的工况需求，还可以通过调整叶片的曲率角度、蜗壳的型线尺寸，适配不同的风压、风量需求，比如用于吸尘场景时可以适当加大叶轮与蜗壳的间隙，避免吸入的细小杂物卡滞叶轮，用于散热场景时可以适当缩小间隙提升风压输出，整体结构的拓展性较强，能覆盖多数小型流体输送的民用、DIY、小型设备配套场景。
