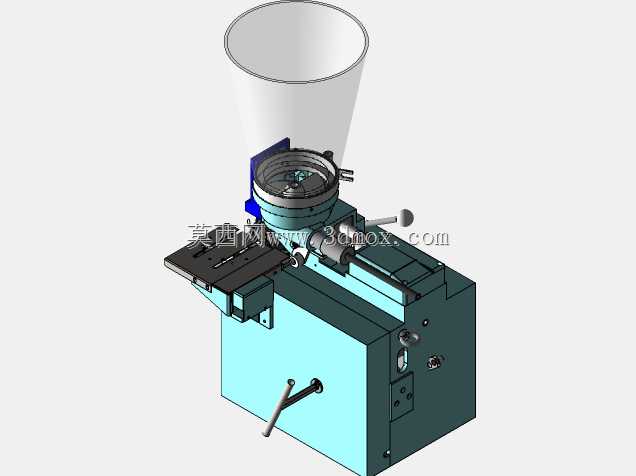

自动卷面式饺子成型生产设备结构设计

　　这套自动卷面式饺子生产设备的结构设计，核心瞄准中式面食规模化加工的实际生产痛点，适配中央厨房、速冻食品加工厂、连锁餐饮集中配餐中心等多类场景的连续作业需求，替代传统人工擀皮、包合的高重复劳动环节，在保证面皮筋度、馅料填充均匀度符合中式饺子工艺要求的前提下，实现卷面、供馅、成型、输出全流程的连贯作业。从功能逻辑上看，设备首先通过卷面机构完成面带的连续压延与定量输送，区别于传统挤压式面皮成型易破坏面筋结构的问题，卷面结构采用多组渐进式压辊配合张紧调节组件，将预和好的面团逐步压延为厚度均匀的连续面带，压延间隙可根据不同面皮工艺要求在0.8mm-2mm区间无级调整，适配薄皮蒸饺、厚皮水饺等不同品类的面皮参数需求。

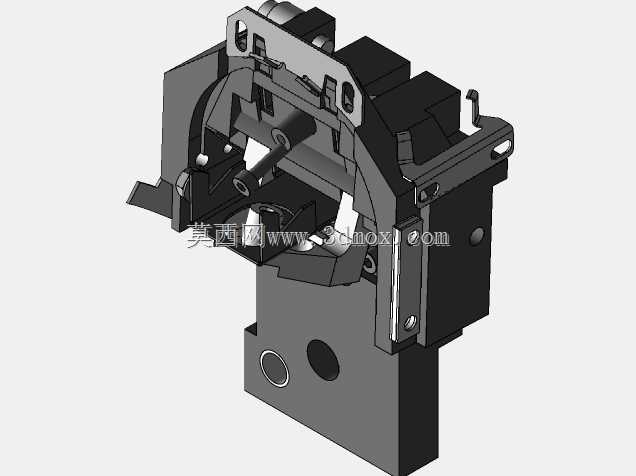

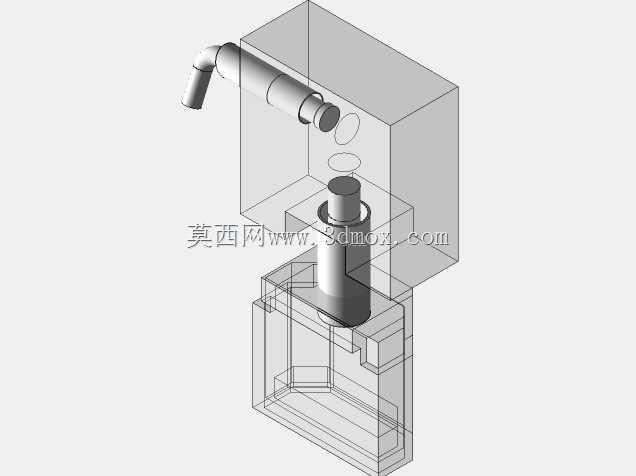

　　供馅模块采用螺旋推送式定量供料结构，配合馅料搅拌防架桥组件，可保证颗粒状、泥状不同性状馅料的定量填充精度，单只饺子馅料填充误差控制在±5%以内，避免出现空皮、露馅等生产不良问题。成型工位采用回转式模辊结构，模辊表面加工有与饺子外形匹配的成型型腔，面带经过成型工位时，供馅机构同步将馅料注入面带对应位置，随后模辊回转完成面皮的对折、压合、切边工序，连续输出成型后的饺子半成品，整机生产节拍可根据前端供料能力在3000-8000只/小时区间调整，适配不同规模生产线的产能匹配需求。从设计思路层面，整套设备的结构建模优先考虑食品生产场景的清洁维护需求，所有与面团、馅料接触的零部件均采用快拆式无死角安装结构，无需专用工具即可完成压辊、供馅螺旋、

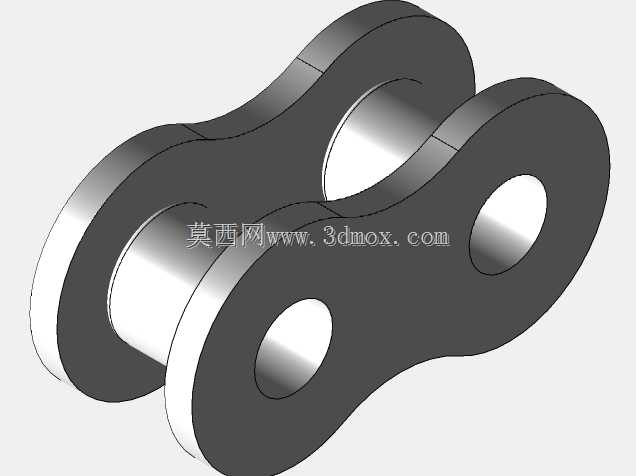

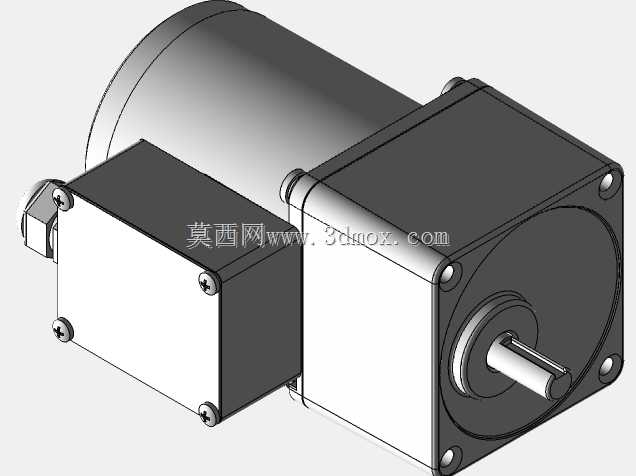

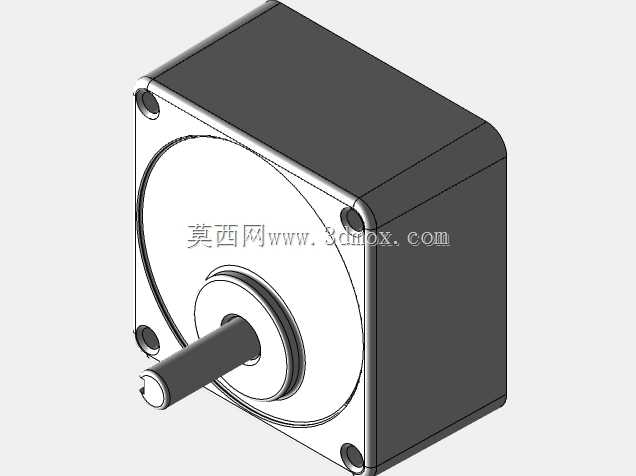

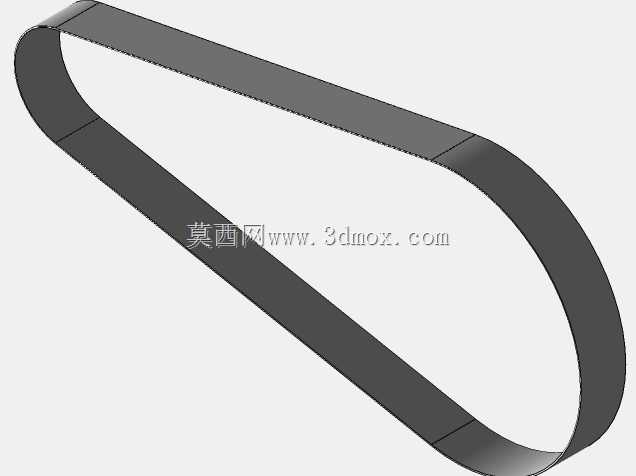

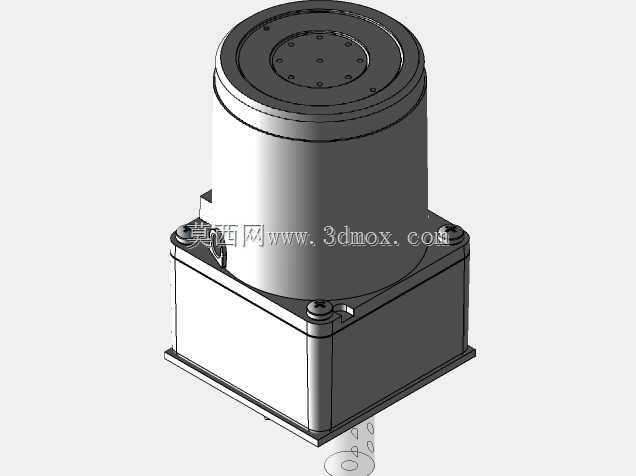

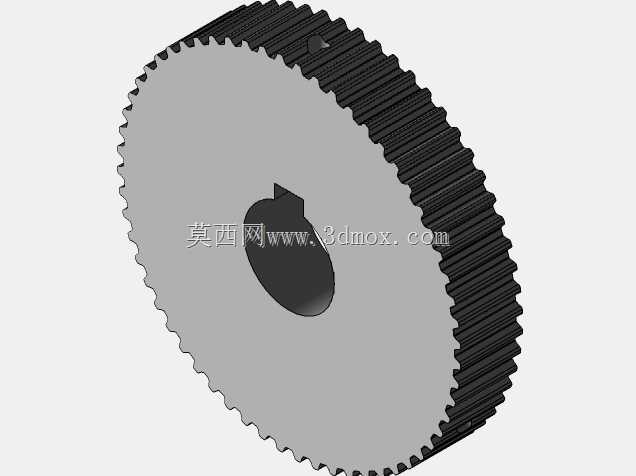

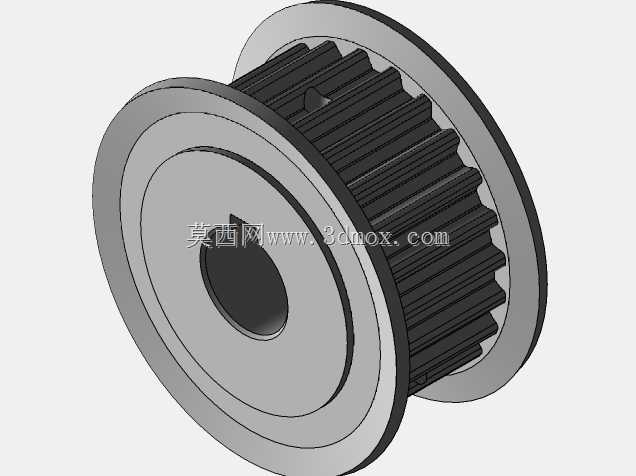

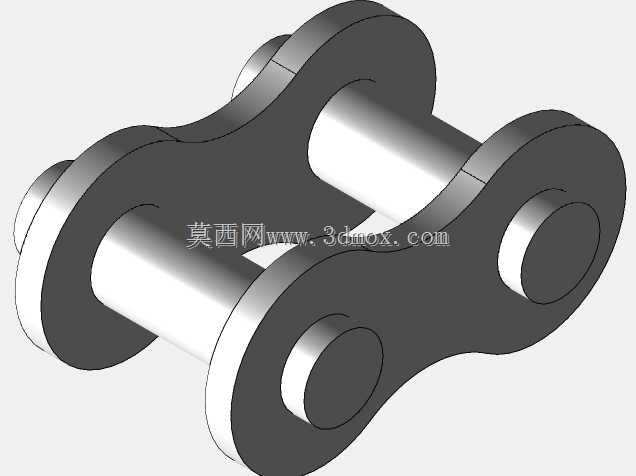

　　成型模辊的拆卸清洗，符合食品加工设备的卫生设计规范；传动系统采用集中式动力布局，主驱动电机布置在设备机架下部非食品接触区，通过同步带、链轮将动力输送至各工位，传动区域设置全封闭防护罩，既避免润滑油脂污染食品，也能降低生产过程中的传动噪音，设备运行时工位噪音控制在75dB以内，符合车间生产作业的噪音要求。在安装边界与外形尺寸设计上，整套设备的机架采用304不锈钢方管焊接成型，主体外形长度控制在2200mm，宽度850mm，整机高度1600mm，底部安装可调式支撑脚杯，可根据车间地面平整度调整设备水平度，调整行程范围为±50mm，设备进料端预留150mm的面团上料操作空间，出料端高度设置为900mm，可直接衔接后续的速冻隧道、

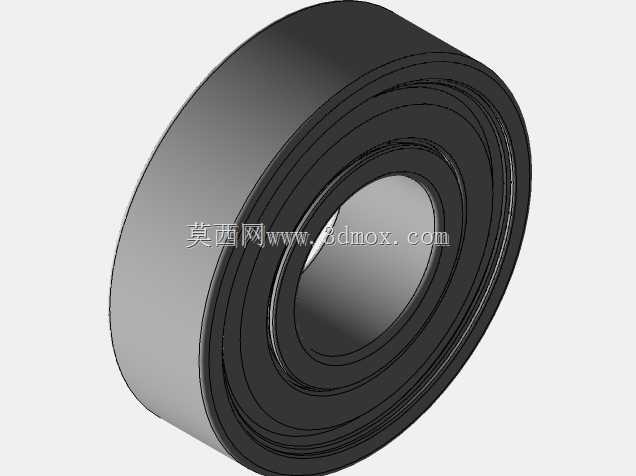

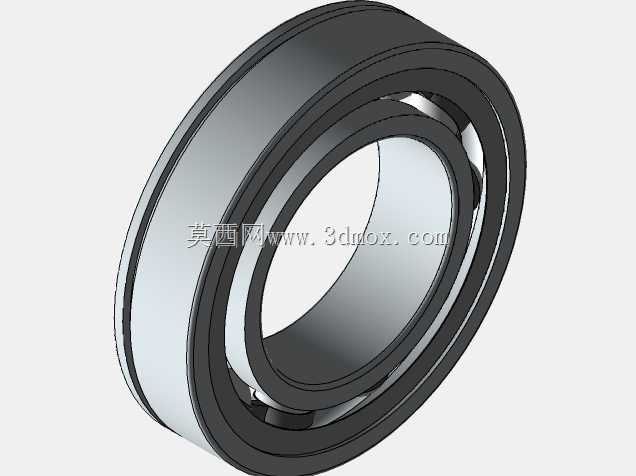

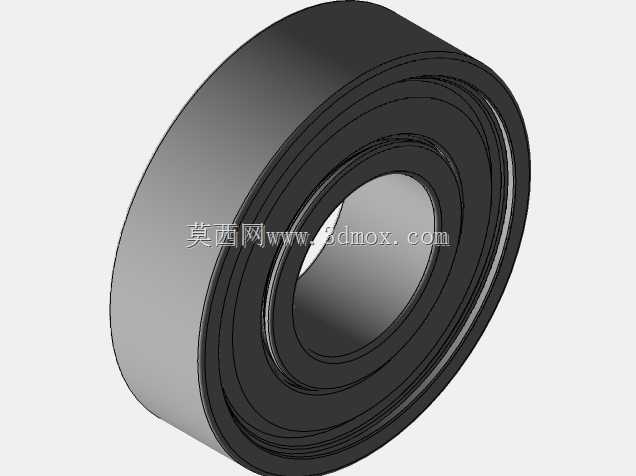

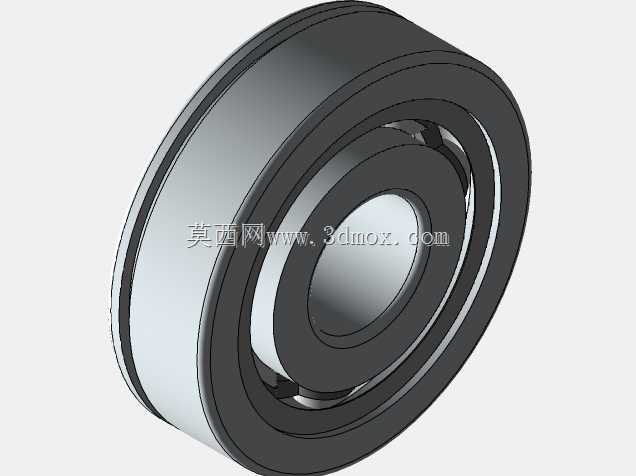

　　蒸煮设备或者成品收集输送带，无需额外增设过渡输送结构。设备的气路、电路走线均采用机架内部暗藏式布置，外部无裸露管线，侧面设置集中式维护检修门，日常维护时可直接打开检修门完成传动部件的润滑、张紧调整作业，无需拆解设备主体外壳。针对生产过程中常见的面带跑偏、馅料供应不足等异常工况，设计时在面带输送路径、供馅仓内部设置了对应的检测组件，当出现面带偏移超过2mm、馅料料位低于下限值时，设备会自动触发降速提示，避免出现批量生产不良。各工位的传动配合精度经过反复校核，压辊的径向跳动量控制在0.02mm以内，保证压延后的面带厚度公差不超过0.1mm，成型模辊与切边组件的配合间隙控制在0.05mm，既保证面皮压合严密不松边，也不会因为间隙过小导致面皮被切破。整套结构在建模过程中对所有运动部件做了干涉仿真校验，各回转、往复运动部件在全行程范围内无运动干涉，轴承、密封件等易损件均采用标准通用规格，方便后期运维更换，降低设备的全生命周期使用成本。
