ER32弹簧夹头配套机床延长杆结构

　　在常规数控铣、加工中心、普通铣床的深腔加工场景里，经常会遇到刀具悬伸长度不足，无法触及工件加工面的问题，这时候就需要用到这类ER夹头式延长杆，通过标准ER夹头装夹直柄刀具，拓展刀具的有效加工行程，避免主轴与工件、夹具发生干涉。这类结构的核心功能是实现直柄刀具的高精度装夹，依靠ER夹头的弹性变形抱紧刀具柄部，配合延长杆的直柄安装端接入机床主轴，保证刀具与主轴的同轴度，满足铣削、钻孔、铰孔等工序的加工精度要求。

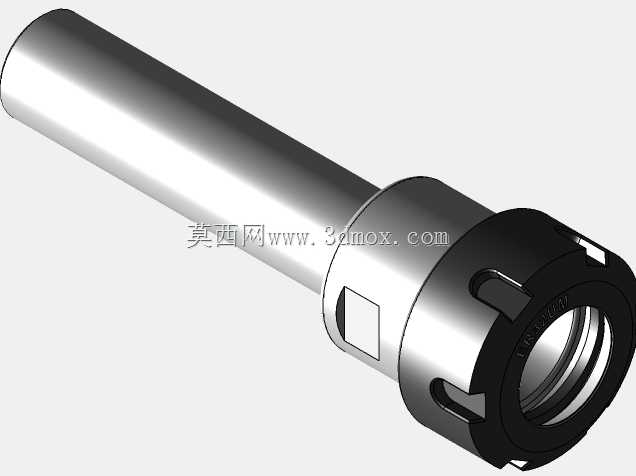

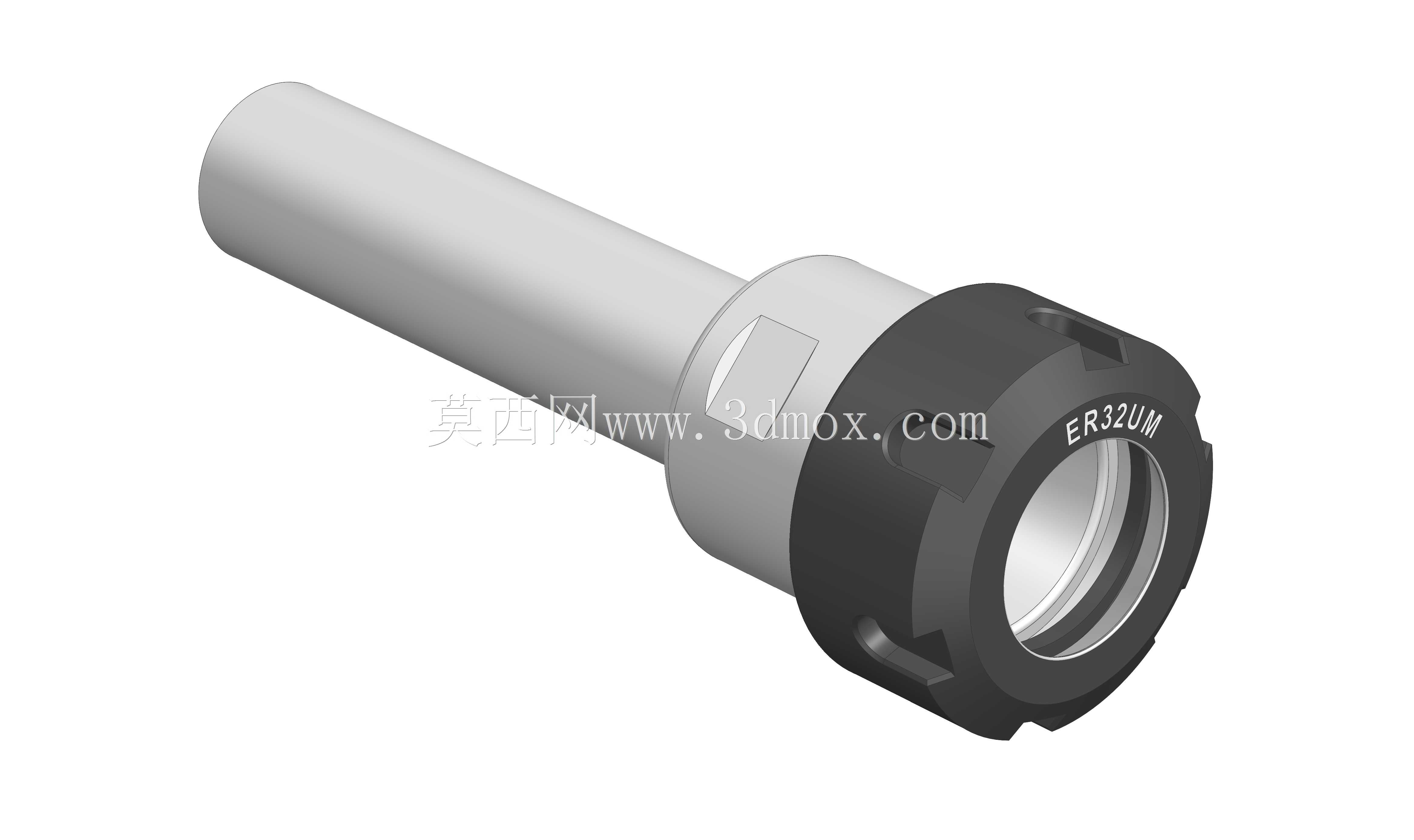

　　从结构设计逻辑来看，这款ER32延长杆采用一体式杆身设计，安装直柄部分做了高精度外圆磨削，表面粗糙度控制在Ra0.8以内，保证装入主轴夹头或者刀柄内孔时的配合精度，避免装夹间隙带来的跳动超差。杆身与螺帽配合的位置做了定位轴肩，轴肩端面与杆身轴线的垂直度严格控制在0.005mm以内，保证ER螺帽锁紧时的受力均匀，不会出现偏载导致夹头变形不均的问题。前端的ER螺帽采用带偏心锁紧槽的结构，锁紧时可以均匀推动ER夹头沿锥面收缩，相比普通螺帽，锁紧力分布更均匀，刀具夹持稳定性更好，在大进给铣削加工时不容易出现刀具打滑、窜动的问题。

　　实际选型使用时，首先要确认安装边界：杆身的直柄直径需要和机床主轴或者配套刀柄的内孔直径匹配，常见的直柄规格有C20、C25、C32等，对应不同的机床装夹范围；杆身的总长度需要根据加工深度选择，过长的杆身会降低整体刚性，加工时容易出现振刀，过短则无法避开干涉区域，选型时需要在满足加工行程的前提下尽量选择短规格，提升加工刚性。ER32规格的夹头可以装夹直径范围2-20mm的直柄刀具，覆盖了大部分常规铣削、钻孔工序的刀具规格，适配性较强。

　　从加工工艺角度来说，这类延长杆的杆身一般采用40Cr材质，经过调质处理后硬度达到HB220-250，具备足够的韧性和强度，前端与ER夹头配合的锥面做了局部淬火处理，硬度达到HRC45-50，耐磨性能更好，长期拆装夹头也不会出现锥面磨损导致的精度下降。螺帽部分采用优质合金钢制造，螺纹精度达到6H级，锁紧时转动顺畅，不会出现卡滞，螺帽的外圆做了防滑槽设计，方便用扳手施加锁紧力矩，ER32规格的推荐锁紧力矩在80-100N·m，力矩过小会导致夹持力不足，刀具容易打滑，力矩过大则会导致螺帽螺纹变形、夹头过度收缩损坏，甚至导致杆身锥面崩裂。

　　在实际生产应用中，这类ER延长杆除了用于深腔加工拓展行程，还经常用于多主轴机床的刀具排布，通过不同长度的延长杆调整各主轴的刀具长度差，实现多工序同步加工；在一些专用工装的动力头配置中，也会采用这类ER夹头结构来装夹刀具，结构简单可靠，维护成本低，更换夹头就可以适配不同直径的刀具，不需要更换整个刀柄，大幅降低了工装配件成本。日常使用时需要注意，每次更换刀具要清理锥面和夹头内的切屑、油污，避免杂质进入配合面导致装夹偏心，影响加工精度；长期使用后如果发现螺帽锁紧不顺畅、锥面有磨损痕迹，要及时更换配件，避免加工过程中出现刀具飞出的安全隐患。

　　从建模设计的角度来说，绘制这类结构时需要重点保证几个配合尺寸的精度：直柄安装端的外圆公差一般取h6，保证与主轴内孔的间隙配合精度；ER锥面的锥度要严格符合ER夹头的标准锥度（8度），锥面的接触面积要达到85%以上，才能保证夹头收缩均匀；螺帽的内螺纹与定位端面的同轴度、垂直度要严格控制，避免锁紧时出现偏载；夹头的安装槽尺寸要匹配标准ER32夹头的外形尺寸，保证夹头可以顺畅装入，不会出现卡滞。建模时可以先绘制杆身的回转体轮廓，再做螺帽配合的卡槽、扁位等结构，最后装配标准ER螺帽和夹头模型，整体结构没有复杂的曲面特征，主要是回转体和常规机加工特征，建模过程中要重点关注各配合面的形位公差设置，符合实际加工的精度要求。
